3D打印并不神秘—Ormerod開源3D打印機套件評測(3)
Ormerod在三個方向采用了3種不同的歸零方法
Y軸方向，在這里有一個限位塊微動開關，當Y軸運動到這里，主控板就知道Y軸到達了最大位置。

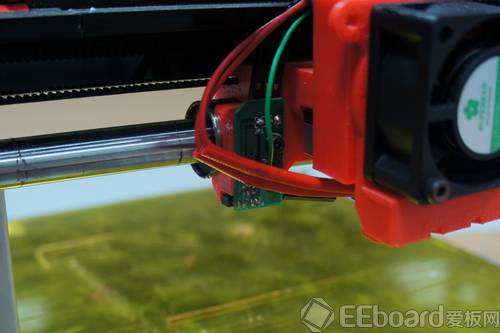

X軸方向，這里不是采用限位塊，而是通過距離傳感器定位。距離傳感器是安裝在噴嘴模塊上，當運動到X軸零點時，通過傳感器主控板知道了X軸位置。
而Z軸的歸零稍微麻煩一點，它采用了紅外反射傳感器。在底板邊沿貼了一小塊鋁箔紙。定位Z軸是是通過傳感器反射電流計算一個電壓值，從而確定在Z軸的位置。
傳感器
在開始打印之前一個重要步驟是3個軸方向的歸零和補償，這里先略過。
軟件部分
硬件部分了解之后，要想使用3D打印機我們要準備下載一些軟件和文檔：
ArduinoIDE —— 用做設備的USB驅動，通信調試
RepRap firmware——此軟件是來控制Duet板的硬件函數
Pronterface——通過usb來通信和控制打印機
Google Chrome——通過網絡接口來控制Duet板子
Slic3r——用來將3D文件轉換成Gcode格式文件
Ormerod files——Slic3r的配置文件
底層控制軟件Pronterface，可以控制Gcode指令，將Gcode指令轉化成控制步進電機指令執行;在交互層通過Slic3r軟件將STL格式轉化成機器可以識別的Gcode指令;在最上層我們得到3D模型需要建模軟件，例如AutoCAD、Solidwork、DesignSpark Mechanical等等，輸出STL格式文件。通過這樣一個流程我們將3D模型轉化成實物。
小知識
STL格式：在計算機圖形應用系統中，用于表示三角形網格的一種文件格式。 它的文件格式非常簡單， 應用很廣泛。STL是最多快速原型系統所應用的標準文件類型。STL是用三角網格來表現3D CAD模型。
Gcode：用于機器自動控制的一種指令語言，常用于數控機床、激光雕刻等。Ormerod主控板有USB、以太網2個通訊接口。既可以通過USB串行(Pronterface)也可以以太網(Google Chrome)控制打印。在SD卡中存儲了一些配置文件和Gcode實例，通過SD卡打印速度更快。SD卡中內容可以在RepRapPro firmware中找到。

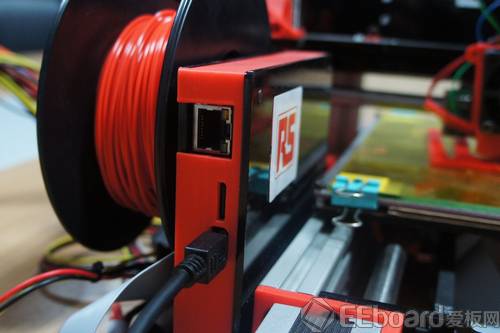

USB接口、以太網卡、SD卡槽

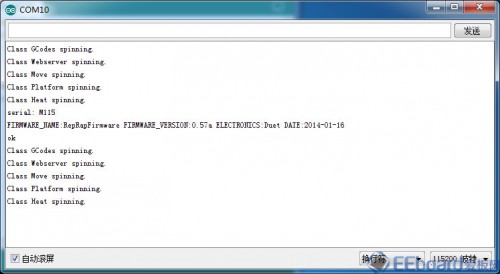

準備工作就緒以后我們來實際操作一下3D打印。首先試試主控板的驅動，連接USB到電腦，這時候還不需要ATX供電。打開Arduino IDE軟件查看主控板的驅動，Arduino IDE在這里主要是用來安裝驅動以及通訊調試。驅動安裝成功后打開IDE的串口監視器，輸入M115，可以看到固件的版本號，說明通訊正常。

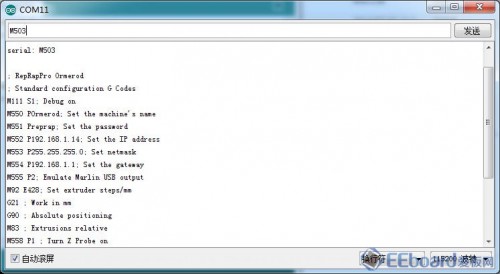

也可以輸入M503，查看SD卡讀取是否正常。
下面我們再也不會用到Arduino IDE，關閉軟件。
