FDM耗材PLA與ABS對比，你應該選擇哪種？
時間：2022-08-09 09:42 來源：南極熊 作者：admin 閱讀：次
導讀：談起聚合物3D打印，如何選擇合適的耗材一直是一個令人頭疼的問題。幾乎任何3D打印技術都是如此，但對于使用FDM/FFF 3D打印的初學者或業余愛好者來說，這個問題尤為明顯。對他們來說，似乎不知道哪種絲材最合適。
在本期文章中，對比了市面上兩種最流行和使用最廣泛的耗材——PLA與ABS之間的差異。從特性到打印要求等等，我們仔細研究了PLA和ABS的異同，以幫助你更好地了解根據你的需要使用哪一種。
PLA與ABS的特點和性能
當然，在談論PLA與ABS的特性時，首先要考慮的是它們是由什么制成的。雖然兩者都被認為是熱塑性塑料，都是可以通過加熱軟化后再冷卻和硬化的聚合物，但兩者的相似之處也就到此為止。眾所周知，PLA是由玉米或甘蔗等有機材料制成的，而ABS，像大多數標準塑料一樣，是由石油制成的。更具體地說，聚乳酸是由來自玉米、木薯、玉米、甘蔗或甜菜漿等來源的植物淀粉發酵而成。這些來源的糖被轉化為乳酸，然后被聚合成聚乳酸。相比之下，ABS是由三種單體組成的：丙烯腈、丁二烯和苯乙烯。丙烯腈是一種合成（人造）單體，來自丙烯和氨，丁二烯是一種石油碳氫化合物，苯乙烯是由乙苯的脫氫（通過化學反應去除氫）制成。可以理解的是，這些材料的構成對材料的可持續性有影響。

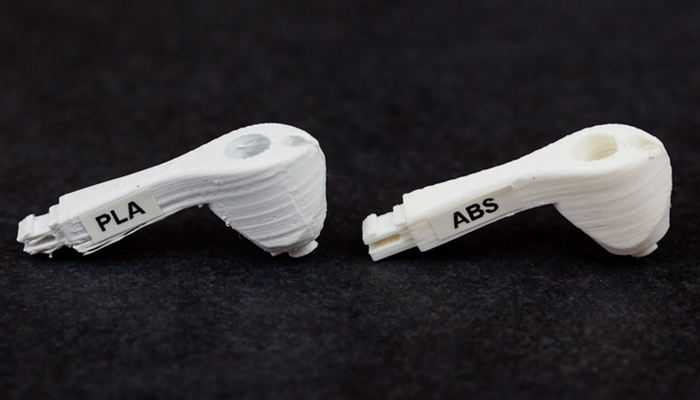

△如上圖所示，用PLA和ABS3D打印的零件在外觀和性能上都有差異（圖片來源：Fictiv）。
PLA經常被譽為更環保的材料，因為它實際上是可生物降解的。然而，重要的是要注意，它只有在適當的條件下才能真正生物降解，許多城鎮沒有合適的設施來降解這種材料。這意味著，雖然這是可能的，但實際上只有通過工業堆肥才能真正做到。因此，盡管聚乳酸當然比許多材料更 "綠色"，特別是因為它是由可再生資源制成的，但當涉及到處理時，它也許并不像人們經常聲稱的那樣環保。
另一方面，ABS也不被認為是一種可持續或環保的材料。如前所述，它和大多數塑料一樣，都是由石油制成的，這意味著它的加工過程不具有可持續性。然而，有利的是，ABS是可回收的，盡管它不被回收中心廣泛接受。考慮到許多人沒有意識到聚乳酸的生物降解性是多么有限，這對于初學者來說甚至可以被認為是一個加分項，因為他們可能會更加確定塑料會得到適當處理而不會產生更多廢物。
除了材料的根源之外，ABS和PLA也有獨特的屬性，導致它們彼此不同。其中，在討論打印的便利性時，這也是一個因素，即每一種材料的耐熱性。也就是說，ABS耐高溫，有較高的玻璃轉化溫度，而PLA在較低的溫度下熔化，因此不被認為是耐熱的。這當然會影響到材料的應用，這將在后面介紹。
一般來說，如果你正在尋找一種具有更好機械性能的堅韌材料，你會想選擇ABS。除了耐熱和具有更高的熱變形外，它還具有抗沖擊性，比PLA更耐用和更輕。也就是說，這兩種材料具有相似的抗拉強度（但ABS略低），但由于ABS具有更好的延展性或塑性，以及更高的抗彎強度和更高的斷裂前伸長率，因此在更多的工業應用中通常更傾向于使用ABS。從本質上講，這些意味著與更脆的聚乳酸相比，ABS更靈活。這些因素使ABS甚至可以用于終端應用，這也是它在注射成型等行業中如此受歡迎的原因之一。

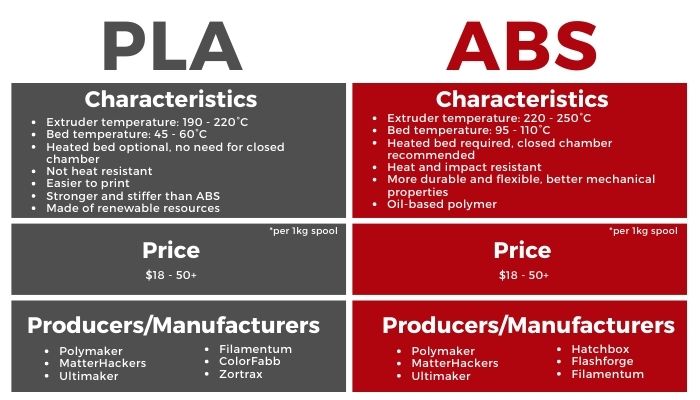

△聚乳酸與ABS的特點
然而，PLA在其他一些方面勝出。值得注意的是，它比ABS的強度和硬度都要高。不過，由于它的熔點低，它在50攝氏度以上就失去了這些特性，使它在任何涉及熱應用中不那么有用。然而，即使ABS的耐熱性明顯高于PLA，由于兩者都是熱塑性塑料，它們在紫外線和高溫下都會隨著時間的推移而降解。因此，對于要在室外使用的部件，最好采用不同的材料。
打印的便利性
現在我們已經介紹了PLA與ABS的特點和性能，下一步是討論3D打印過程本身。首先，由于這兩種熱塑性塑料的玻璃化溫度不同，打印的準備工作也會不同。這是因為需要考慮到物質中發生熱力學轉變的溫度范圍。就PLA而言，其玻璃轉化溫度范圍在60-100oC之間，而ABS在105-200oC之間。這隨后決定了材料的熔點，或者說它何時會處于液體狀態，從而可以進行打印。根據切片機中設置的參數，加熱3D打印機并達到所需溫度需要更多或更少的時間。
與此相關的是，正確設置制造過程中的變量，包括打印床和打印頭，是至關重要的。ABS需要較高的打印床溫度，約為80-110oC，而PLA通常設定為60oC。就擠出機而言，聚乳酸也需要較低的溫度，具體為180-230℃左右，而ABS則需要210-250℃。
就使用的方便性而言，眾所周知，ABS的打印比PLA更復雜。遇到的打印困難也與每種材料的溫度和特性有關。PLA的熔化溫度比ABS低，因此，當零件的3D打印過程完成后，各層固化的熱變化較小。然而，由于ABS需要更高的溫度來熔化，在冷卻零件時將會有更突然的變化。這種熱收縮會導致零件的形狀不對。事實上，最常見的問題之一是翹曲，即零件的兩端收縮，從托盤上脫落并變形。為了避免這種現象，在用ABS打印時，控制溫度和打印環境是至關重要的，必要時使用粘合劑。這也是為什么通常強烈建議在用ABS打印時使用具有封閉腔的3D打印機的原因之一。

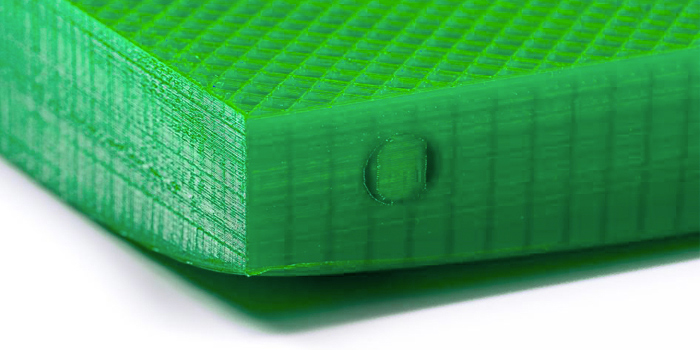

△ABS往往會受到翹曲的影響，這個問題與材料在溫度突然變化下的收縮有關。
這兩種材料的打印速度大致相同，這是一個優勢，因為不需要為不同的材料重新調整切片機中的參數。PLA的打印速度一般為60毫米/秒，盡管有些用戶甚至使用過更高的速度。另一方面，ABS的速度通常在40-60毫米/秒之間，要達到更高的速度是很困難的。
在制造過程中需要注意的另一點是制造過程中產生的排放物。幾乎所有的熱塑性塑料長絲在打印過程中都會產生有害的氣味和氣體，當材料被加熱時，它就會釋放出含有顆粒的物質，危害到人體健康。就聚乳酸而言，由于它來自天然的植物來源，它不會釋放出強烈的氣味，因此不值得關注。然而，眾所周知，ABS會釋放出有毒氣體和令人不舒服的氣味。事實上，這也是為什么強烈建議在使用ABS時要有一個封閉的打印外殼以及一個空氣過濾器，以防止煙霧被釋放到工作區的另一個原因。即使這樣，也建議不斷地對房間進行通風，以確保煙氣不進入我們的肺部。這與ABS中存在的苯乙烯有關，這種材料吸入后對人體是有毒的。
Polymaker的市場經理LukeTaylor解釋說："聚乳酸是一種較弱的材料，但它的優點是非常容易操作，非常容易打印。你不需要加熱床，你不需要高溫，它的收縮率很低，而ABS的收縮率很高。這是有道理的，一般來說機械性能越好，它就越難加工。盡管我們也可以在PLA中添加一些東西，使其更加堅固，而不改變其可打印性。"
△用Polymaker的PLA長絲3D打印的人物（圖片來源：Polymaker）
后期處理
在考慮PLA與ABS的問題時，可以說這兩種熱塑性塑料都可以使用類似的后期處理技術。雖然有一些明顯的差異，其中之一是在打印后零件的表面。PLA部件在移除后立即更有光澤，而ABS則傾向于有更多的啞光表面。這兩種材料在打印后也都可以上色進行裝飾。
然而，ABS通常比PLA更容易進行后期處理。這有幾個原因：首先，盡管兩者都可以打磨，但由于ABS的耐久性，這一過程更容易。PLA也更難打磨，因為它的耐熱性低，更容易融化。兩者都可以進行加工，但用戶對PLA必須更加謹慎。
同時，ABS不僅更容易用這些基本方法進行后處理，而且如果你想獲得真正的光澤，用ABS制作的零件可以用丙酮蒸汽進行平滑處理。丙酮是一種無色液體，通常用作塑料的溶劑。雖然它不能用于PLA，但使用ABS部件的人可以使用丙酮，以更快地進行后期處理，并獲得光亮的表面。不過，用PLA做類似的處理也是可能的。如果你想對PLA長絲制成的部件進行蒸汽平滑處理，可以使用THF（或四氫呋喃）進行手工拋光。

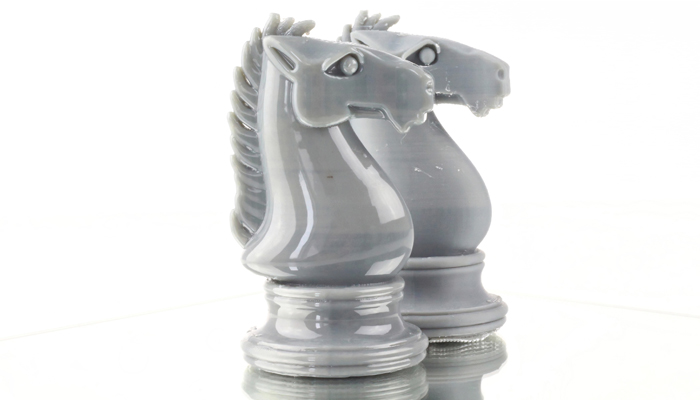

△這些打印部件在丙酮平滑處理后具有光澤度（圖片來源：zortrax）
PLA與ABS的應用
在討論PLA與ABS時，我們可以發現另一個主要區別是每種材料的應用。根據建議的零件的用途，我們可以選擇其中一種。PLA是FDM
3D打印中使用最多的材料，而且它大多用于創客環境。這主要是由于它易于打印，以及它的機械性能使零件易碎、脆弱并對陽光和高溫敏感。由于這個原因，它通常被新手廣泛使用，或用于創造裝飾性元素和玩具。
另一方面，ABS是一種更加工業化的材料，具有先進的特性，盡管它更難打印，但部件的質量更好。因此，它經常被用于開發原型、齒輪或工具。簡而言之，它通常是在零件可以承受物理壓力和需要高機械和熱阻的情況下實施。因此，在開始增材制造過程之前，要評估兩種材料之間的差異，以便根據其用途創建零件。
△PLA通常用于更多的制造者應用、裝飾性元素和玩具。另一方面，ABS可用于需要較高機械和耐熱性的應用。
價格
就價格而言，PLA和ABS在功能上沒有區別。相反，價格因制造商等因素而不同。當涉及到具有封閉系統的3D打印機時，制造商就體現出更大的作用了。這意味著可以用于上述打印機的唯一絲材只能由相關制造商制造或批準，這一決定通常是作為一種確保質量控制的方式作出的，但它可能影響價格。盡管在一個封閉的系統中，ABS和PLA燈絲的價格即使不一樣，也會差不多。
一般來說，我們發現1公斤PLA和ABS長絲的起價在120元左右，不過平均來說，一卷基本長絲的價格似乎在135元左右。當然，如果你想要更高質量的燈絲或特殊功能，如多色或專業級，價格會高得多。盡管如此，應該指出的是，由于PLA可能是最受歡迎的3D打印長絲，如前所述，PLA長絲往往有更多的顏色和選擇，你會發現它被大多數材料或3D打印機制造商所銷售。
△圖片來源：ColorFabb
雖然偶爾ABS絲比PLA絲貴，但由于供應量較少，這實際上是以原材料的形式反過來的。作為最受歡迎的工業塑料之一，例如樂高等制造商所使用的，ABS作為原材料，也就是說在加工成燈絲等形狀之前，實際上是比較便宜的。雖然這對FDM打印機影響不大，但對那些使用顆粒的打印機來說，這也可能是一個因素，因為在這種情況下，ABS可能比PLA更便宜。
材料的制造商
在增材制造市場，致力于材料開發的公司數量確實很多。由于FDM
3D打印是最廣泛使用的技術，無論是初學者還是工業公司，大多數制造商都會開發熱塑性聚合物長絲。因為PLA比ABS更受歡迎，而且更民主化，所以提供的產品更多。現在有數百種不同的品牌、顏色和混合物，雖然ABS燈絲也有幾種品牌和顏色，但供應量比PLA小。至于PLA材料的制造商，我們可以找到專門致力于開發長絲的公司，如Polymaker、ColorFabb、Filamentum、MatterHackers等。
事實上，我們可以看到，那些開發ABS類型耗材的公司可能也生產PLA。為尋求合適的耗材，我們可以咨詢像Polymaker、Hatchbox或Filamentum這樣的常見廠家，以及其他許多公司。同時，我們也可以選擇那些設備制造商，盡管原材料不是他們的主要業務，但他們也將部分時間用于開發3D打印材料，例如：Ultimaker、Zortrax或Flashforge等公司。
△PLA和ABS的比較（圖片來源：3Dnatives）
(責任編輯：admin)
3D打印太陽能塔或將成為月
如何干燥3D打印耗材：PLA
什么是G代碼？
關于3D打印中氧化鋯相關知
Cura第一層設置：初始層
一文了解3D打印水凝膠最新內容
6種從床上去除3D
2023年最佳免費3D
誰才是最好的模型
10種最常用的FDM 熱點內容
