雙向成型尺寸超1米，華陽新材料發布10激光超大型SLM金屬3D打印機HY-M1000
時間：2022-07-11 09:56 來源：南極熊 作者：admin 閱讀：次
導讀：在2021年舉辦的TCT亞洲展上，華陽新材料展示了自主研發的四激光金屬3D打印機HY-M600，成型尺寸達到650mm*650mm*1000mm，并已成功為客戶交付多款打印零部件。針對航空航天客戶對超大尺寸一體成型零部件的迫切需求，以及對更高效率和更高質量大型金屬3D打印設備的使用需求，華陽新材料在已有HY系列設備的基礎上再次取得創新突破。
2022年7月11日，華陽新材料成功推出基于SLM技術的超大型金屬3D打印設備HY-M1000。這款設備采用完全自主知識產權的控制和工藝成型軟件，可為用戶提供兩軸方向均超1米（1200mm*750mm*1000mm）的超大尺寸、高質量、一體成型金屬制件，大幅提高生產效率，更是華南地區首臺、國內為數不多的超米級激光選區熔化金屬3D打印機。可打印鈦合金、鋁合金、高溫鎳基合金、不銹鋼、模具鋼等金屬粉末材料。
標配10激光、超大尺寸、效率大幅提升
HY-M1000標準配置10個500W的激光器和振鏡系統，成型幅面1200mm*750mm*1000mm（不含基板），可根據客戶需求選配最多16個激光器，制造速度最高可達300cm3/h, 是原有HY-M300設備打印成型效率的10倍。
光學、風場優化設計，零件成型質量高
HY-M1000 使用高端定制連續光纖激光器，優越的高光束質量（M2<1.05）及細節分辨率（光斑直徑：70um），有效保證激光能量輸出高效、精準、均勻一致；自主研發的“復合式3D掃描方法+光路配置工藝處理控制系統”，實現多振鏡高效協同工作，多激光精準定位，Z軸重復定位精度高。
HY-M1000經過多年增材制造設備經驗及仿真優化設計，采用自主研發的均勻吹風、吸風結構，成型倉的循環密封性能優越。成型倉使用惰性氣體凈化，氧濃度最低可降至20ppm,惰性氣體消耗量可低至0.3m3/h,每循環的除塵效率可達99.9%，有效降低惰性氣體消耗的同時，保證了打印零件的成型精度和致密度。
打印的金屬零件致密度可達99.9%，力學性能波動性<5%，幾何性能和機械性能優越。
自送粉、自檢修，設備操作全智能
HY-M1000 設備搭載公司成熟的3D打印控制軟件、工藝處理軟件，結合工業相機和傳感器以及物聯網技術，可實現熔池、鋪粉質量、設備狀態自監控，缺料提示，以及自動送粉功能，有效減少人工操作設備停機時間，實時監控每一層的打印質量。
設備增加粉床接觸+非接觸預熱功能，有效解決打印過程中粉末床和產品預熱不均勻問題，減少打印過程中的變形翹曲缺陷，提高零件成型質量。
該設備可實現金屬零件的無支撐打印和異常處理不開倉自檢修，從數據上傳到零件成型的打印過程全監控，打印參數報告自動生成。通過打印參數、設備狀態及零件質量的大數據人工智能學習，提高設備的自監控、自檢修等功能。通過互聯網連接智能排產系統，實現3D打印智能車間無人值守和設備拓?fù)鋬?yōu)化。
↓↓ HY-M1000技術參數表
2022年7月11日，華陽新材料成功推出基于SLM技術的超大型金屬3D打印設備HY-M1000。這款設備采用完全自主知識產權的控制和工藝成型軟件，可為用戶提供兩軸方向均超1米（1200mm*750mm*1000mm）的超大尺寸、高質量、一體成型金屬制件，大幅提高生產效率，更是華南地區首臺、國內為數不多的超米級激光選區熔化金屬3D打印機。可打印鈦合金、鋁合金、高溫鎳基合金、不銹鋼、模具鋼等金屬粉末材料。

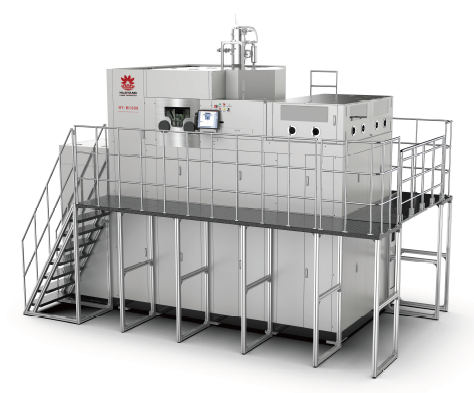

△HY-M1000十激光器金屬3D打印設備
標配10激光、超大尺寸、效率大幅提升
HY-M1000標準配置10個500W的激光器和振鏡系統，成型幅面1200mm*750mm*1000mm（不含基板），可根據客戶需求選配最多16個激光器，制造速度最高可達300cm3/h, 是原有HY-M300設備打印成型效率的10倍。

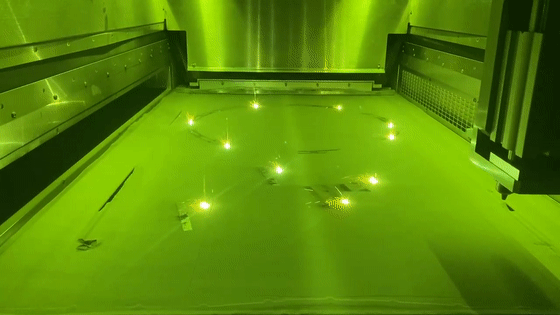

△HY-M1000十激光器金屬3D打印成型過程
這款設備配置華陽新材料自研的出粉和雙向鋪粉機構，鋪粉層厚20-100um（連續可調），有效縮短鋪粉時間，采用自主知識產權的“高效率3D打印方法+多激光搭接控制技術”，可實現打印搭接區力學性能的一致性和穩定性，可達到拼接區的力學性能不低于單激光器區域的99%，全幅面力學性能一致性差異不超過5%。光學、風場優化設計，零件成型質量高
HY-M1000 使用高端定制連續光纖激光器，優越的高光束質量（M2<1.05）及細節分辨率（光斑直徑：70um），有效保證激光能量輸出高效、精準、均勻一致；自主研發的“復合式3D掃描方法+光路配置工藝處理控制系統”，實現多振鏡高效協同工作，多激光精準定位，Z軸重復定位精度高。
HY-M1000經過多年增材制造設備經驗及仿真優化設計，采用自主研發的均勻吹風、吸風結構，成型倉的循環密封性能優越。成型倉使用惰性氣體凈化，氧濃度最低可降至20ppm,惰性氣體消耗量可低至0.3m3/h,每循環的除塵效率可達99.9%，有效降低惰性氣體消耗的同時，保證了打印零件的成型精度和致密度。
打印的金屬零件致密度可達99.9%，力學性能波動性<5%，幾何性能和機械性能優越。
自送粉、自檢修，設備操作全智能
HY-M1000 設備搭載公司成熟的3D打印控制軟件、工藝處理軟件，結合工業相機和傳感器以及物聯網技術，可實現熔池、鋪粉質量、設備狀態自監控，缺料提示，以及自動送粉功能，有效減少人工操作設備停機時間，實時監控每一層的打印質量。
設備增加粉床接觸+非接觸預熱功能，有效解決打印過程中粉末床和產品預熱不均勻問題，減少打印過程中的變形翹曲缺陷，提高零件成型質量。
該設備可實現金屬零件的無支撐打印和異常處理不開倉自檢修，從數據上傳到零件成型的打印過程全監控，打印參數報告自動生成。通過打印參數、設備狀態及零件質量的大數據人工智能學習，提高設備的自監控、自檢修等功能。通過互聯網連接智能排產系統，實現3D打印智能車間無人值守和設備拓?fù)鋬?yōu)化。
↓↓ HY-M1000技術參數表
|
序號
|
技術指標
|
技術參數
|
|
1
|
成型尺寸（mm3）
|
1200×750×1000
|
|
2
|
激光器功率（W）
|
500×10（8-16激光可選）
|
|
3
|
打印層厚（μm）
|
20-100連續可調
|
|
4
|
打印速度（cm3/h）
|
150-300
|
|
5
|
線掃描速度（mm/s）
|
≥7000
|
|
6
|
制成品精度（μm）
|
10-20
|
|
7
|
氧濃度
|
10-200
|
|
8
|
成型室氣氛
|
充惰性氣體、氣體循環凈化
|
|
9
|
每循環的除塵效率%
|
99-100%
|
|
10
|
零件致密度%
|
99-100%
|
|
11
|
可打印材料
|
鈦合金、高溫合金、鋁合金、不銹鋼、高強鋼、模具鋼等
|
|
12
|
氬氣消耗（m3/h）
|
0.3
|
