使用CAD布局來制圖好處是使DWG里的圖復制變得非常方便，可以不需要將DWG文件多次拷貝。

具體操作步驟如下：

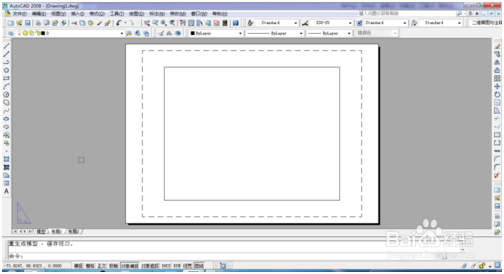

步驟一：點擊命令欄上方的布局（就是模型旁邊的布局），會產生一個空白的文件

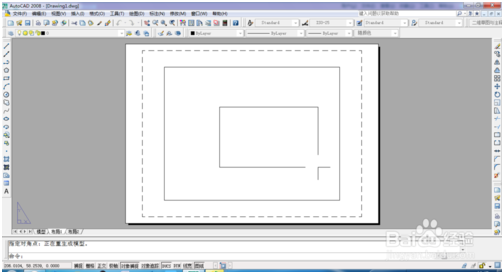

步驟二：在命令欄里輸入“mv”，回車，這時候十字光標會變成拖拉狀

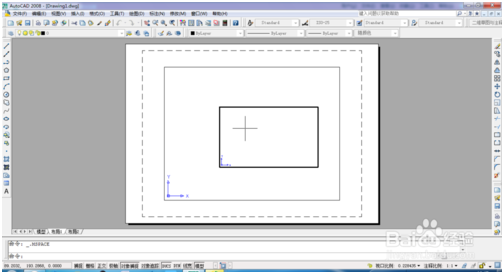

步驟三：任意選定一個點，然后拖拉鼠標，形成一個布局的框，松開鼠標

步驟四：把鼠標移動到布局的框內，雙擊，框線變粗，就說明布局做好了，此時可以在里面復制模型圖。
