CAD的圖層使用與管理
一、圖層的概述
圖層相當于圖紙繪圖中使用的重疊圖紙，創建和命令圖層，并為這些圖層指定通用特性。通過將對象分類放到各自的圖層中，可以快速有效地控制對象的顯示以及其進行更改。（例如墻體或標注）
圖層是CAD提供的一個管理圖形對象的工具，用戶可以根據圖層對圖形幾何對象、文字、標注等進行歸類處理，使用圖層來管理它們，不僅能使圖形的各種信息清晰、有序，便于觀察，而且也會給圖形的編輯、修改和輸出帶來很大的方便。
二、打開圖層特性管理器方法
1、快捷鍵為LA
2、點擊“圖層工具欄”中的
按紐。
各選項含義如下：
“新建”：新建圖層，可繪圖層起名、設置線型、顏色、線寬等。
注：在新建一次圖層后，再新建圖層按“，”鍵可連續新建圖層。
“刪除”：刪除圖層的。
下列有四種圖層不可刪除：
1、圖層0和定義點
2、當前圖層
3、依賴外部參照的圖層
4、包含對象的圖層
外部參照：文件之間的一個鏈接關系，某文件依賴于外部文件的變化而變化。
步驟：
1、新建一個窗口命名為文件1
2、在“插入”菜單下選擇“外部參照”，選擇參照文件名為2，確定。
3、在文件1中插入文件2，保存
4、打開文件2，進行改動保存
5、打開文件1觀察到文件1的改動跟文件2一樣，即文件2改動，文件1隨之跟著而改動。
開關狀態：圖層處于打開狀態時，燈泡為黃色，該圖層上的圖形可以在顯示器上顯示，也可以打印；圖層處于關閉狀態時，燈泡為灰色，該圖層上的圖形不能顯示，也不能打印。
凍結/解凍狀態：圖層被凍結，該圖層上的圖形對象不能被顯示出來，也不能打印輸出，而且也不能編輯或修改；圖層處于解凍狀態時，該圖層上的圖形對象能夠顯示出來，也能夠打印，并且可以在該圖層上編輯圖形對象。
注：不能凍結當前層，也不能將凍結層改為當前層。
從可見性來說：冰結的圖層與關閉的圖層是相同的，但凍結的對象不參加處理過程中的運算，關閉的圖層則要參加運算，所以在復雜的圖形中凍結不需要的圖層中可以加快系統重新生成圖形的速度。
鎖定/解鎖狀態：鎖定狀態并不影響該圖層上圖形對象的顯示，用戶不能編輯鎖定圖層上的對象，但還可以在鎖定的圖層中繪制新圖形對象。此外，還可以在鎖定的圖層上使用查詢命令和對象捕捉功能。

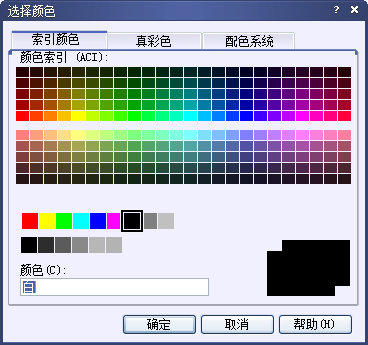

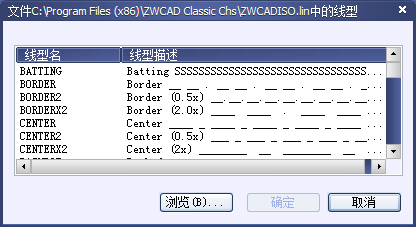

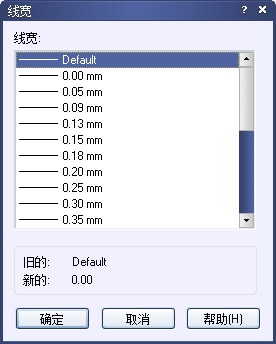

顏色、線型與線寬：單擊“顏色”列中對應的圖標，可以打開“選擇顏色”對話框，選擇圖層顏色；單擊在“線型”列中的線型名稱，可以打開“選擇類型”對話框，選擇所需的線型；單擊“線寬”列顯示的線寬值，可以打開“線寬”對話框，選擇所需的線寬。
二、圖形轉移圖層方法
1、選中該圖形
2、右擊空白處彈出“特性”對話框
3、在“特性”對話框中“圖層”列表選所需圖層
4、關閉即可
注：對象特性包含一般特性和幾何特性，一般特性包括對象的顏色、線型、圖層及線寬等，幾何特性包括對象的尺寸和位置。可以直接在“特性”窗口中設置和修改對象的特性。
在實際繪圖時，為了便于操作，主要通過“圖層”工具欄和“對象特性”工具欄實現圖層切換，這時只需選擇要將其設置為當前層的圖層名稱即可。
三、特性匹配：把一個物體的特性覆蓋到另一個物體身上，可以用多次。
