Magics RP是比利時Materialise公司開發的、完全針對3D 打印工序特征的軟件，最新版本19.01。Magics為處理STL文件提供了理想的、完美的解決方案，具有功能強大、易用、高效等優點，是從事3D打印 行業必不可少的軟件。在3D打印行業，Magics常用于零件擺放、模型修復、添加支撐、切片等環節。

      由于STL文件結構簡單，沒有幾何拓撲結構的要求，缺少幾何拓撲上要求的健壯性，同時也是由于一些三維造型軟件在三角形網格算法上的缺 陷，以至于不能正確描述模型的表面。據統計，從CAD到STL轉換時會有將近70%文件存在各種不同的錯誤。如果對這些問題不做處理，會影響到后面的分層 處理和掃描處理等環節，產生嚴重的后果。所以，一般都有對STL文件進行檢測和修復，然后再進行分層和打印。在Magics中，SLT模型中常見的錯誤類 型有以下幾種。

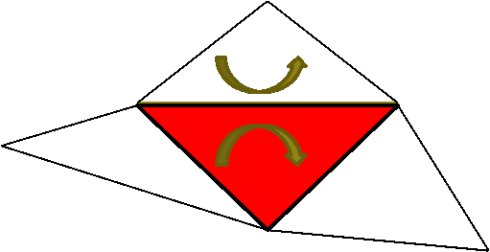

1、法向錯誤

三角形的頂點次序與三角形面片的法向量不滿足右手規則。這主要是由于生成STL文件時頂點順序的混亂導致外法向量計算錯誤。這種錯誤不會造成以后的切片和零件制作的失敗，但是為了保持三維模型的完整性，我們必須加以修復。

在Magics軟件中，被診斷出法向錯誤的三角面片顯示為紅色。修復時反轉有問題的三角面片即可，注意標記工具的運用，以提高模型修復的效率。

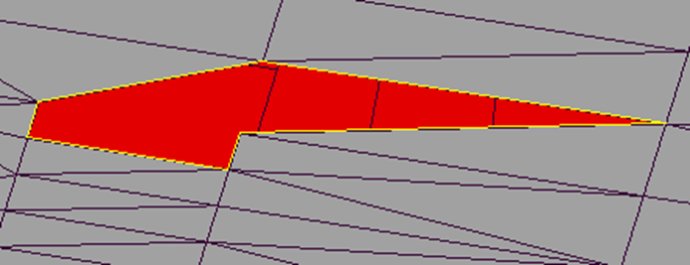

2、孔洞

這主要是由于三角面片的丟失引起的。當CAD模型的表面有較大曲率的曲面相交時，在曲面相交部分會出現丟失三角面片而造成孔洞。孔洞在Magics中顯示為紅色，注意和法向錯誤區分。在Magics中，孔洞修復通過添加新的面片以填補缺失的區域。

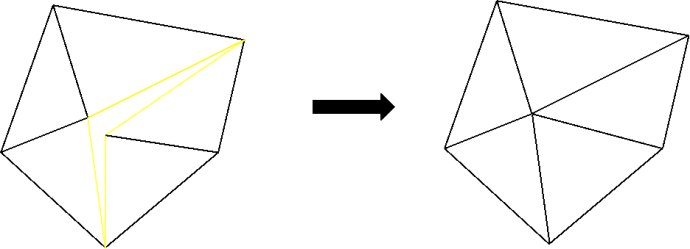

3、縫隙

通常由于頂點不重合引起的，在Magics上通常以一條黃色的線顯示。縫隙和孔洞都可以看作是三角面片缺失產生的。但對于裂縫，修復通常是移動點將其合并在一起。

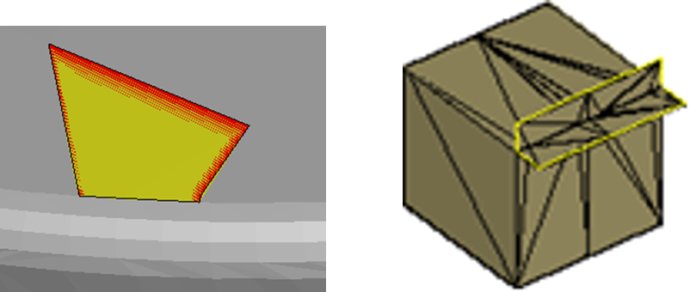

4、錯誤邊界

在STL格式中，每一個三角面片與周圍的三角面片都應該保持良好的連接。如果某個連接處出了問題，這個邊界稱為錯誤邊界，并用黃線標示， 一組錯誤邊界構成錯誤輪廓。錯誤邊界在Magics上以黃色的線表示。面片法向錯誤、縫隙、孔洞、重疊都會引發錯誤的邊界，對不同位置的錯誤確定壞邊原 因，找到合適的修復方法。

5、多殼體

殼體的定義是一組相互正確連接的三角形的有限集合。一個正確的STL模型通常只有一個殼。存在多個殼體通常是由于零件塊造型時沒有進行布爾運算，結構與結構之間存在分割面引起的。

STL文件可能存在由非常少的面片組成、表面積和體積為零的干擾殼體。這些殼體沒有幾何意義，可以直接刪除。

6、重疊或相交

重疊面錯誤主要是由三角形頂點計算時舍入誤差造成的，由于三角形的頂點在3D空間中以浮點數表示的，如果圓整誤差范圍較大，就會導致面片的重疊或者分離。

某些情況下，表面沒有被修剪好，會出現過長或者交叉的現象，利用Magics的工具可以很容易修復好這種錯誤。

由于STL文件的缺陷，建議在打印STL文件前導入Magics中進行診斷。除了在工作區對零件進行外觀上的錯誤檢查以外，最重要的是對文件進行深入分析，通過查看零件的錯誤信息判斷模型的損壞情況。
