Nano Dimension推出在3D打印中嵌入電子元件的新功能
PCB（印制電路板） 3D打印機制造商Nano Dimension在現有的3D打印印制電路板技術基礎上推出了新的功能，這項功能使電子工程師可以在電路打印的過程中嵌入電子元件，該技術將提升PCB的可靠性，在PCB制造中無需焊接工藝，并為創造更薄的PCB創造了條件。
印制電路板的生產是一項極其冗長的過程，電子工程師每完成一項新的設計都需要委托第三方進行PCB的原型制作，這增加了新產品研發周期的管控難度。Nano Dimension公司的噴墨3D打印技術可以實現多層電路板的快速制造，該公司已推出市場的DragonFly2020 3D打印機，使用噴墨沉積與固化系統和自主開發的AgCite納米顆粒導電銀墨，在數小時內便可完成多層電路板的打印。

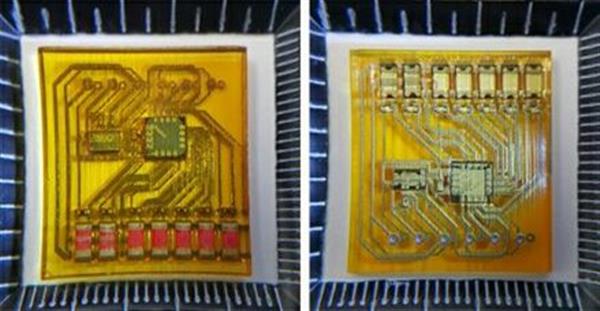

Nano Dimension推出的新功能，除了可以實現多層PCB板的快速原型制造，還可以實現在電路打印的過程中直接嵌入電子元件，該功能為制造更復雜的電子系統奠定了基礎，Nano Diemnsion 公司表示這一新功能將集成到未來推出的3D打印機中。
Nano Dimension公司總結了這項新功能的三個優勢。首先，在電路打印過程中插入電子元件的功能，將使它們免于暴露在外部環境中，從而保護它們的機械性能、溫度和避免受到腐蝕。第二個優勢是，嵌入的電子元件由3D打印的導電油墨進行互聯，所以可以免于使用焊接工藝，該方式有利于提高印制電路板的質量和易用性。新功能的第三個優勢是，在電子元件沒有完全封裝的情況下直接打印，為創建超薄的PCB板創造了條件。
Nano Dimension公司已使用這一新功能3D打印了曲面的、可彎折的電路板，該技術可應用于物聯網領域。Nano Dimension已為這項新功能申請了美國的專利和商標，技術投入使用之后將使電信、國防、消費電子等領域的用戶受益。
