粉末床增材制造的有限元仿真在航空零部件上的應用技術研究
時間：2018-06-15 22:51 來源：南極熊 作者：中國3D打印網 閱讀：次
對于許多人而言，增材制造技術被視為只要獲取零件的三維模型信息，其制造過程就是一個簡單的材料疊加，沒有絲毫的技術難度可言。實際上，在打印過程中因支撐斷裂、零件翹曲等造成打印中斷，抑或是經長時間打印后發現零件其實很早就已經開裂失效的現象屢見不鮮。其根本原因在于，增材制造，尤其是金屬粉末床的增材制造是一個快速凝固的過程，其制造過程中產生的大量殘余應力將致使零件發生失效、翹曲、開裂等問題。由于缺乏增材制造工藝的標準與規范，現階段粉末床增材制造仍然沿用傳統的“試錯”模式，一次成功實現零件制造的幾率非常低，極大的浪費了材料、機器時間以及勞動力。特別是在制造航空零部件時，“試錯”的增材制造模式更是顯示出其低效率、高成本的技術局限性。
針對上述問題，本文采用有限元仿真技術，通過對航空零部件的增材制造過程進行模擬分析，有效解決打印過程中零件存在的失效、翹曲、開裂等技術難題，為增材制造工藝工程師提供一條縮短工藝開發時間并有助于提高零件質量的解決方案，促進實現“第一次就成功”打印零件的目標。
1.有限元法概況
有限元法是一種通過對有限個單元體作分片插值求解力學、物理等問題的數值求解方法。在增材制造科學研究中，有限元法常用于求解在溫度場、應力場等多場耦合作用下，零件結構形狀幾何非線性、材料非線性等問題。
目前粉末床增材制造有限元仿真主要采用Simufact（一種包含AM在內的金屬制造過程仿真軟件），通過輸入材料的本征參數（如化學成分、熱力學性能、機械性能、應力-應變曲線等）、支撐方案、激光工藝參數（激光功率、掃描策略、激光光斑、掃描間距等）、熱處理工藝、基板切割方向和支撐去除等工藝參數（如圖1所示），就能夠獲得零件在打印、熱處理、線切割、支撐去除等多個階段應力、應變、殘余應力的分布情況以及對零件尺寸（變形大小）、機械性能的影響規律，進而確保在啟動制造前優化設計方案并最終制造出可被接受的零件。
2.航空零部件的有限元模擬研究
2.1模擬驗證試驗
鈦合金材料比強度遠高于高強度鋁合金、鎂合金、高溫合金和高強度鋼，因此成為航空零部件制造首選的材料之一。鈦合金的粉末床增材制造，尤其是零件在基板平面投影的截面積占比較大時，往往在成形過程中產生極大的殘余應力，造成鈦合金零件的“控形”十分困難。毫不夸張地說，零件在基板平面投影的截面積僅占據基板平面26.79%時，在打印過程中的殘余應力釋放將厚達25mm的不銹鋼基板翹曲了5mm之多。因此，即便是橫向打印鈦合金的標準力學試驗件，如不做后續的去應力退火而直接進行線切割，則所有的橫向力學試驗件均會發生2mm以上的翹曲變形，如圖2所示。
2.2支臂的有限元模擬研究
諸如舊機型戰機的支臂等航空零部件，由于國內生產線已經全部停產，但飛機仍需要執行任務，這時采用增材制造技術進行老舊零件的制造具有巨大的優勢：無需恢復生產線就能夠快速響應航空領域多品種、少批量構件的定制生產，避免了巨額的固定資產投入，適應現代戰爭“四快”：快速響應、快速制造、快速修復、快速恢復戰斗力的新要求。
然而，增材制造技術并不是萬能的。航空零部件的材料、形狀、結構各異，并不是掌握了該類材料的工藝與支撐方案就通用于其他零部件。實際上，因為工藝的通用性、支撐設計的不合理性，導致零部件打印完后發生開裂，翹曲的現象屢見不鮮。圖4即為針對支臂的三維模型，以“經驗”進行支撐設計與工藝設定，結果證明采用這種“經驗式”的工藝與支撐方案其實并不合理，導致在打印結束后發現支臂其實在打印初期就已經發生翹曲變形，造成大量的材料與時間的浪費。如果有一種有效的模擬方式，在打印啟動前就可以評估方案的可行性，則可以避免這種經驗式的錯誤。
航空發動機及燃氣輪機是工業皇冠上的明珠，其高溫高壓零件在復雜苛刻條件下工作，使用損傷大，制造難度高，尤其是導向葉片的制造技術僅由歐美少數國家掌握，對外嚴密封鎖。我國雖然突破了部分關鍵技術并得到應用，但遠不能滿足新結構、新材料高溫高壓零件的制造需求。采用基于增材制造的逆向工程技術，能夠快速制造高溫高壓復雜零部件，減少研發費用、縮短研制周期，擺脫受制于人的困境。
通常，用于航空發動機或燃氣輪機的高溫高壓零件形狀各異、內部流道復雜，使用的材料又十分昂貴，提高零件的一次打印成功率是降低制造成本的關鍵因素。如用于燃氣輪機的導向葉片就屬于該類零件。為了提高導向葉片的一次打印成功率，采用兩種不同的擺放方式與支撐方案，通過輸入相應高溫合金的本征參數（參照鑄件標準）、激光工藝參數、去應力退火工藝參數以及線切割方式進行仿真分析，結果如圖6所示。
3結束語
隨著模擬技術的飛速發展，該技術在增材制造方面凸顯出獨特的優勢，為復雜航空零部件的粉末床增材制造過程中溫度場、應力場、變形等提供了精確的參考依據，擺脫了傳統工藝優化過程中消耗性的“試錯”模式，對增材制造的機理性探索和工藝優化具有重要的指導作用。但是，現階段的粉末床增材制造仿真技術仍存在其局限性，基于大數據的綜合化與大尺寸化成為粉末床增材制造技術未來發展的重點方向。
（1）材料本征參數是關系到仿真結果精確與否的重要參數之一。目前模擬軟件輸入的材料本征參數絕大部分均沿用同類材料的鑄、鍛件指標，用于評估、預測3D打印零件特性是不完全、不準確的。因此，建立以3D打印標準試驗件為基準的材料本征參數大數據十分必要；
（2）采用模擬技術能夠實現增材制造工藝全流程單階段的溫度場、應力場、殘余應力的計算，并通過簡單疊加預測零件最終的成形效果，其綜合耦合能力仍不夠強，多階段多場耦合是未來發展的趨勢；
（3）目前，受限于大尺寸零件的邊界條件設定、計算時間以及計算精度等問題，模擬技術僅能夠對粉末床級別的零件進行精確預測，還無法實現大尺寸構件的模擬。模擬大尺寸化也是未來發展的趨勢之一。
1.有限元法概況
有限元法是一種通過對有限個單元體作分片插值求解力學、物理等問題的數值求解方法。在增材制造科學研究中，有限元法常用于求解在溫度場、應力場等多場耦合作用下，零件結構形狀幾何非線性、材料非線性等問題。
目前粉末床增材制造有限元仿真主要采用Simufact（一種包含AM在內的金屬制造過程仿真軟件），通過輸入材料的本征參數（如化學成分、熱力學性能、機械性能、應力-應變曲線等）、支撐方案、激光工藝參數（激光功率、掃描策略、激光光斑、掃描間距等）、熱處理工藝、基板切割方向和支撐去除等工藝參數（如圖1所示），就能夠獲得零件在打印、熱處理、線切割、支撐去除等多個階段應力、應變、殘余應力的分布情況以及對零件尺寸（變形大小）、機械性能的影響規律，進而確保在啟動制造前優化設計方案并最終制造出可被接受的零件。

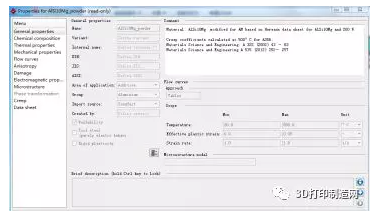

圖1 Simufact軟件中材料本征參數的輸入界面
將有限元仿真技術應用于粉末床增材制造將帶來幾項變革：在零件制造前可提供精確的零件變形和殘余應力結果，降低成形風險，提高“一次打印成功”的成功率；可對構造方向（水平、垂直或者其他方向）進行測試，甄別最優打印方案；對不同的支撐方案進行“無成本”檢查，無需“試錯”就能驗證支撐方案的可行性；此外，還可以進一步處理工藝鏈的問題，研究構造零件過程中所采取步驟的順序。綜上所述，在粉末床增材制造中有效利用仿真技術，在制造零件前高效探索影響零件的變量，可以極大的縮短研發周期、提高機器/人工利用率、減少材料和能源消耗。由此看來，該項技術在航空零部件的快速制造上更具有推廣應用前景。2.航空零部件的有限元模擬研究
2.1模擬驗證試驗

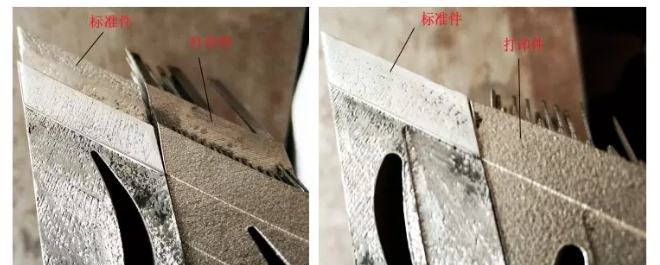

鈦合金材料比強度遠高于高強度鋁合金、鎂合金、高溫合金和高強度鋼，因此成為航空零部件制造首選的材料之一。鈦合金的粉末床增材制造，尤其是零件在基板平面投影的截面積占比較大時，往往在成形過程中產生極大的殘余應力，造成鈦合金零件的“控形”十分困難。毫不夸張地說，零件在基板平面投影的截面積僅占據基板平面26.79%時，在打印過程中的殘余應力釋放將厚達25mm的不銹鋼基板翹曲了5mm之多。因此，即便是橫向打印鈦合金的標準力學試驗件，如不做后續的去應力退火而直接進行線切割，則所有的橫向力學試驗件均會發生2mm以上的翹曲變形，如圖2所示。
圖2 鈦合金打印件翹曲示意圖
為了驗證Simufact軟件的可靠性，通過輸入TC4鈦合金的本征參數（鍛件的本征參數），支撐方案、激光工藝參數、線切割方式進行仿真分析，計算出經打印、線切割后零件殘余應力的分布情況，并獲得零件在各個方向上的變形結果，如圖3所示。
圖3 TC4鈦合金力學件模擬打印過程中的變形
從圖3中可以看出，采用橫向擺放方式的TC4鈦合金力學性能件，如未經去應力退火直接進行線切割，在打印與線切割過程中產生的殘余應力將在零件各個位置進行釋放，在端部殘余應力達到最大并引起翹曲，翹曲最大變形量達到了2.37mm。仿真結果與實際情況基本吻合，從而驗證了Simufact軟件的準確性與可靠性。2.2支臂的有限元模擬研究
諸如舊機型戰機的支臂等航空零部件，由于國內生產線已經全部停產，但飛機仍需要執行任務，這時采用增材制造技術進行老舊零件的制造具有巨大的優勢：無需恢復生產線就能夠快速響應航空領域多品種、少批量構件的定制生產，避免了巨額的固定資產投入，適應現代戰爭“四快”：快速響應、快速制造、快速修復、快速恢復戰斗力的新要求。
然而，增材制造技術并不是萬能的。航空零部件的材料、形狀、結構各異，并不是掌握了該類材料的工藝與支撐方案就通用于其他零部件。實際上，因為工藝的通用性、支撐設計的不合理性，導致零部件打印完后發生開裂，翹曲的現象屢見不鮮。圖4即為針對支臂的三維模型，以“經驗”進行支撐設計與工藝設定，結果證明采用這種“經驗式”的工藝與支撐方案其實并不合理，導致在打印結束后發現支臂其實在打印初期就已經發生翹曲變形，造成大量的材料與時間的浪費。如果有一種有效的模擬方式，在打印啟動前就可以評估方案的可行性，則可以避免這種經驗式的錯誤。
圖4 支臂發生的翹曲變形

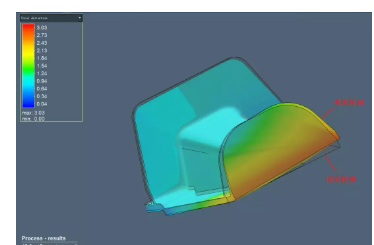

為了分析造成支臂變形的原因，將鋁合金材料（參照鑄件標準）的本征參數，支撐方案、激光工藝參數輸入Simufact軟件中，通過有限元仿真，得到支臂打印過程中的變形情況，如圖5所示。從圖5可知，采用實際打印工藝與支撐方案，支臂打印過程中發生嚴重變形的位置為零件前端，最大變形量達到3.03mm。通過模擬分析，準確的預測了實際打印過程中零件將發生變形的位置及變形量。
圖5 支臂打印過程中的變形分析
2.3導向葉片的有限元模擬研究航空發動機及燃氣輪機是工業皇冠上的明珠，其高溫高壓零件在復雜苛刻條件下工作，使用損傷大，制造難度高，尤其是導向葉片的制造技術僅由歐美少數國家掌握，對外嚴密封鎖。我國雖然突破了部分關鍵技術并得到應用，但遠不能滿足新結構、新材料高溫高壓零件的制造需求。采用基于增材制造的逆向工程技術，能夠快速制造高溫高壓復雜零部件，減少研發費用、縮短研制周期，擺脫受制于人的困境。
通常，用于航空發動機或燃氣輪機的高溫高壓零件形狀各異、內部流道復雜，使用的材料又十分昂貴，提高零件的一次打印成功率是降低制造成本的關鍵因素。如用于燃氣輪機的導向葉片就屬于該類零件。為了提高導向葉片的一次打印成功率，采用兩種不同的擺放方式與支撐方案，通過輸入相應高溫合金的本征參數（參照鑄件標準）、激光工藝參數、去應力退火工藝參數以及線切割方式進行仿真分析，結果如圖6所示。
圖6 不同擺放形式下導向葉片的模擬分析結果
從圖6中可以看出，采用上述兩種擺放方式，雖然零件的朝向完全相反（轉動180°），但是從仿真結果上看，都是離基板平面的近端處存在較大的變形，最大變形量達到2.27mm。為了驗證仿真的準確性，采用兩種方案分別試打一件導向葉片，結果如圖7所示。從圖7中可以看出，實際打印的情況與模擬的結果一致，通過模擬計算獲得的變形面與實際打印的變形面完全吻合。
圖7 不同擺放形式下導向葉片的實際打印情況
3結束語
隨著模擬技術的飛速發展，該技術在增材制造方面凸顯出獨特的優勢，為復雜航空零部件的粉末床增材制造過程中溫度場、應力場、變形等提供了精確的參考依據，擺脫了傳統工藝優化過程中消耗性的“試錯”模式，對增材制造的機理性探索和工藝優化具有重要的指導作用。但是，現階段的粉末床增材制造仿真技術仍存在其局限性，基于大數據的綜合化與大尺寸化成為粉末床增材制造技術未來發展的重點方向。
（1）材料本征參數是關系到仿真結果精確與否的重要參數之一。目前模擬軟件輸入的材料本征參數絕大部分均沿用同類材料的鑄、鍛件指標，用于評估、預測3D打印零件特性是不完全、不準確的。因此，建立以3D打印標準試驗件為基準的材料本征參數大數據十分必要；
（2）采用模擬技術能夠實現增材制造工藝全流程單階段的溫度場、應力場、殘余應力的計算，并通過簡單疊加預測零件最終的成形效果，其綜合耦合能力仍不夠強，多階段多場耦合是未來發展的趨勢；
（3）目前，受限于大尺寸零件的邊界條件設定、計算時間以及計算精度等問題，模擬技術僅能夠對粉末床級別的零件進行精確預測，還無法實現大尺寸構件的模擬。模擬大尺寸化也是未來發展的趨勢之一。
