《Nature》：MIT、Inkbit和ETH合作開發多材料VCJ打印技術，比傳統噴墨打印快660倍
時間：2023-11-17 10:16 來源：南極熊 作者：admin 閱讀：240次
2023年11月16日，來自麻省理工學院、先進增材制造解決方案的先驅Inkbit™公司和蘇黎世聯邦理工學院的研究人員聯合開發了一種新型
3D
噴墨打印系統，展示了如何使用其視覺控制噴射(VCJ)技術直接在一次打印中制造復雜的多功能系統，無需組裝子組件，并且可使用更廣泛的材料。他們所采用的視VJC技術利用計算機視覺自動掃描
3D 打印表面并實時調整每個噴嘴沉積的樹脂量，以確保任何區域的材料適當。
由于不需要機械部件來平滑樹脂，因此這種非接觸式系統所使用的材料比傳統 3D
打印中使用的丙烯酸酯固化得更慢。一些固化速度較慢的材料化學成分可以提供比丙烯酸酯更好的性能，例如更大的彈性、耐用性或壽命。此外，自動系統可以在不停止或減慢打印過程的情況下進行調整，使這款生產級打印機比同類
3D 噴墨打印系統快約 660 倍。研究人員使用這臺打印機創建了結合軟質和剛性材料的復雜機器人設備。例如，他們制作了一個完全 3D
打印的機器人抓手，形狀像人手，由一組加固但靈活的肌腱控制。

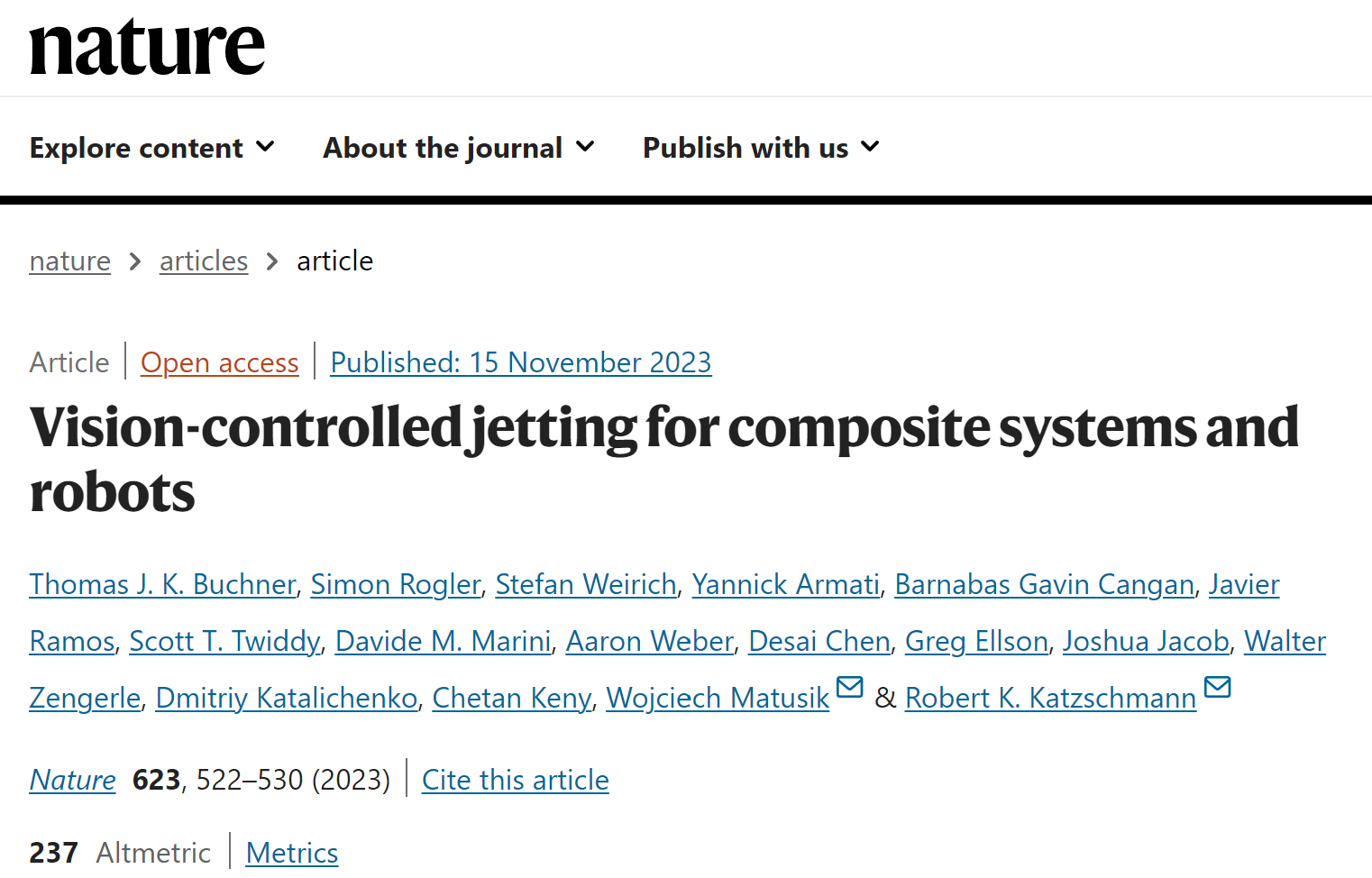

這項具有里程碑意義的研究以題為“Vision-controlled jetting forcomposite systems and robots”的論文被發表在《Nature》雜志上。
相關論文鏈接：https://www.nature.com/articles/s41586-023-06684-3
麻省理工學院電氣工程和計算機科學教授，領導麻省理工學院計算機科學和人工智能實驗室(CSAIL)
的計算設計和制造團隊成員、論文共同通訊作者 Wojciech Matusik
說：“我們的主要研究內容是開發機器視覺系統和完全主動的反饋回路。這幾乎就像賦予打印機一雙眼睛和大腦，眼睛觀察正在打印的內容，然后機器的大腦指導它下一步應該打印什么。”
與Matusik一同撰寫論文的還有蘇黎世聯邦理工學院的博士生托馬斯·布赫納 (Thomas Buchner)
和共同通訊作者羅伯特·卡茨施曼 (Robert Katzschmann)
博士，他是蘇黎世聯邦理工學院軟機器人實驗室的機器人學助理教授，以及蘇黎世聯邦理工學院和 Inkbit
的其他人。這項研究的部分資金由瑞士信貸、瑞士國家科學基金會、美國國防高級研究計劃局和美國國家科學基金會資助。

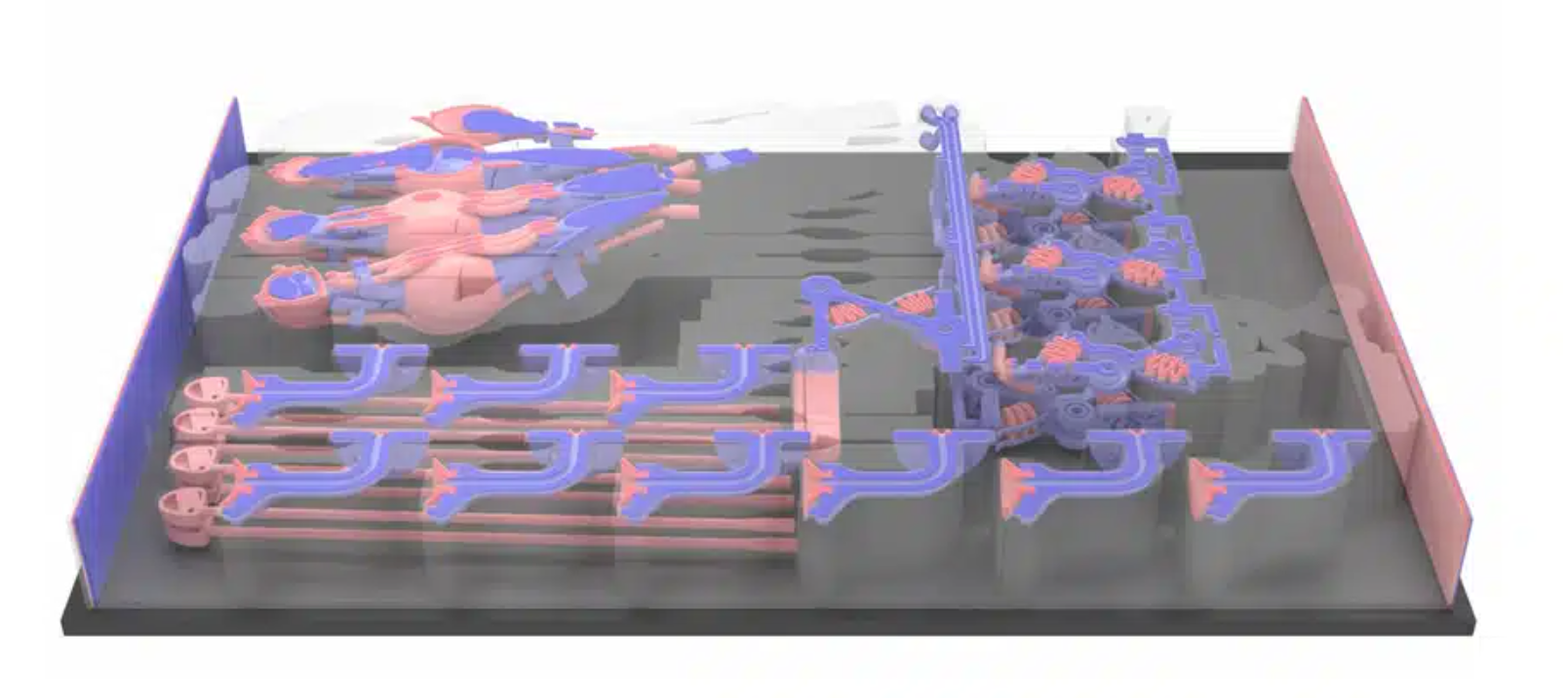

△研究人員使用他們的打印系統來創建結合軟質和剛性材料的復雜機器人設備。由于打印機有 16,000 個噴嘴，該系統可以控制正在制造的設備的精細細節。此渲染顯示打印機已完成一半的對象。
智能噴墨
借助 3D 噴墨打印系統，工程師可以制造具有柔軟和剛性組件的混合結構，例如機器人抓手，其強度足以抓住重物，但又足夠柔軟，可以與人類安全互動。
這些多材料 3D 打印系統利用數千個噴嘴沉積微小的樹脂液滴，用刮刀或滾筒將其平滑，并用紫外線固化。但平滑過程可能會擠壓或涂抹固化緩慢的樹脂，從而限制了可以使用的材料類型。
這篇來自 ETH、Inkbit 和 MIT 的論文構建了一種名為 MultiFab 的低成本多材料 3D
打印機，研究人員于 2015 年推出了該打印機（最終形成了 Inkbit
當前的系統）。通過利用數千個噴嘴沉積紫外線固化的微小樹脂滴，MultiFab能夠同時使用多達 10 種材料進行高分辨率 3D 打印。

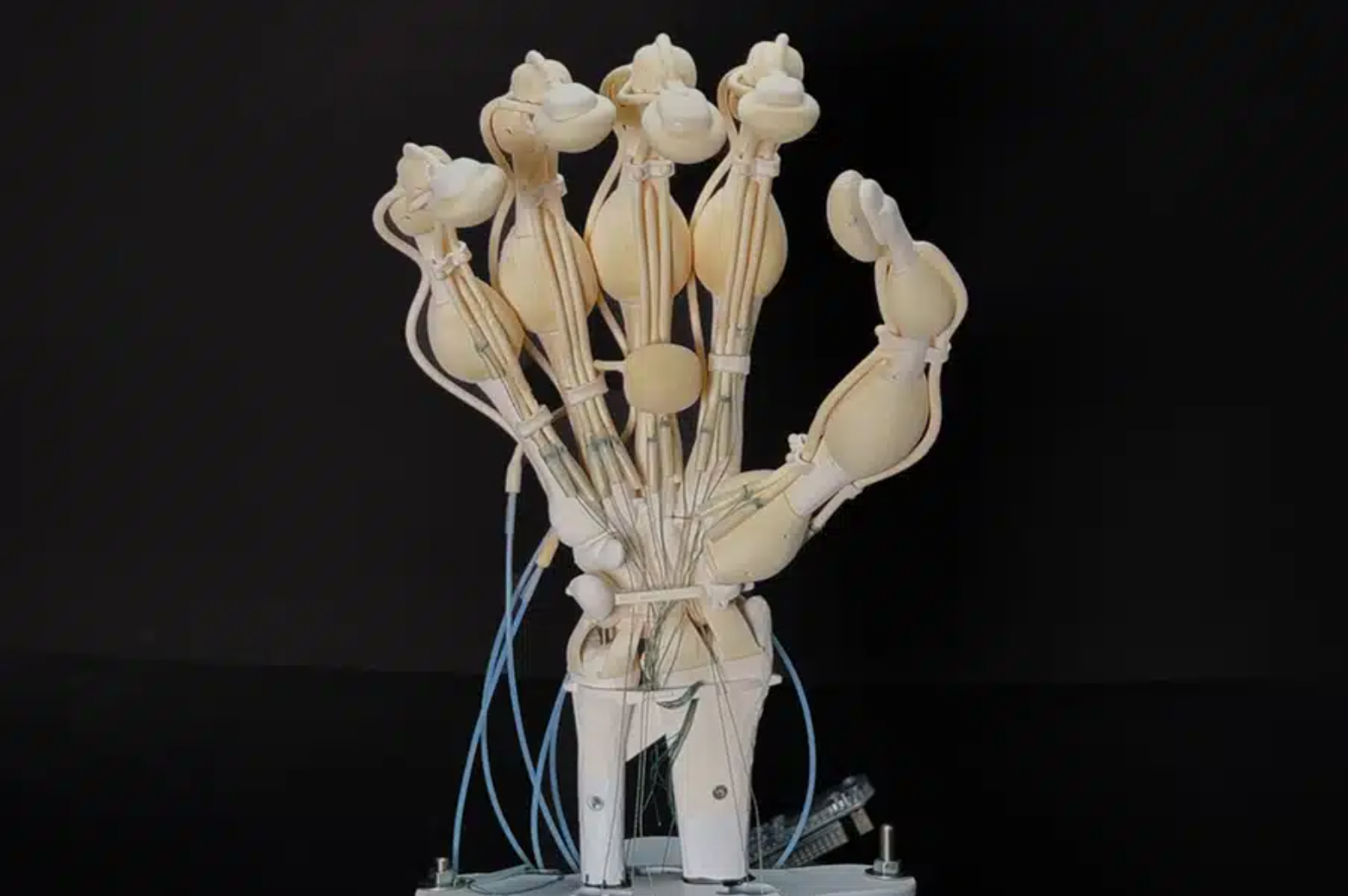

△研究人員制造了一種功能性的、肌腱驅動的機器人手，它有 19 個可獨立驅動的肌腱、帶有傳感器墊的柔軟手指以及剛性的承重骨骼。
通過這個新項目，研究人員尋求一種非接觸式工藝，以擴大他們可用于制造更復雜設備的材料范圍。為此，他們開發了一種稱為視覺控制噴射（VJC）的技術，該技術利用四個高幀率相機和兩個激光器來快速、連續地掃描打印表面。當數千個噴嘴沉積微小的樹脂滴時，相機捕獲圖像。
Inkbit 的 VCJ 如何從根本上改變增材制造
Inkbit 是先進增材制造解決方案的先驅，一直在 InkbitVista 系統中商業利用 VJC
技術，使用最先進的耐用材料生產零件。然而，這些仍然是單一材料零件。ETH、Inkbit 和 MIT
的研究“復合系統和機器人的視覺控制噴射”研究展示了 VCJ 如何通過擴展Inkbit的能力，重建自然有機體的復雜結構和功能，開辟新的制造領域。
因此，VCJ 首次提供了在一次打印中精確制造復雜的多功能系統的能力，而無需組裝子組件。Inkbit
首席執行官 Davide Marini 表示：“我們的 VCJ
技術是增材制造領域的質變。我們正在縮小我們在自然界中欣賞的優雅復雜的結構與我們合成復制它們的能力之間的差距。這不僅僅是向前邁出的一步，這更是進入制造新時代的飛躍。”

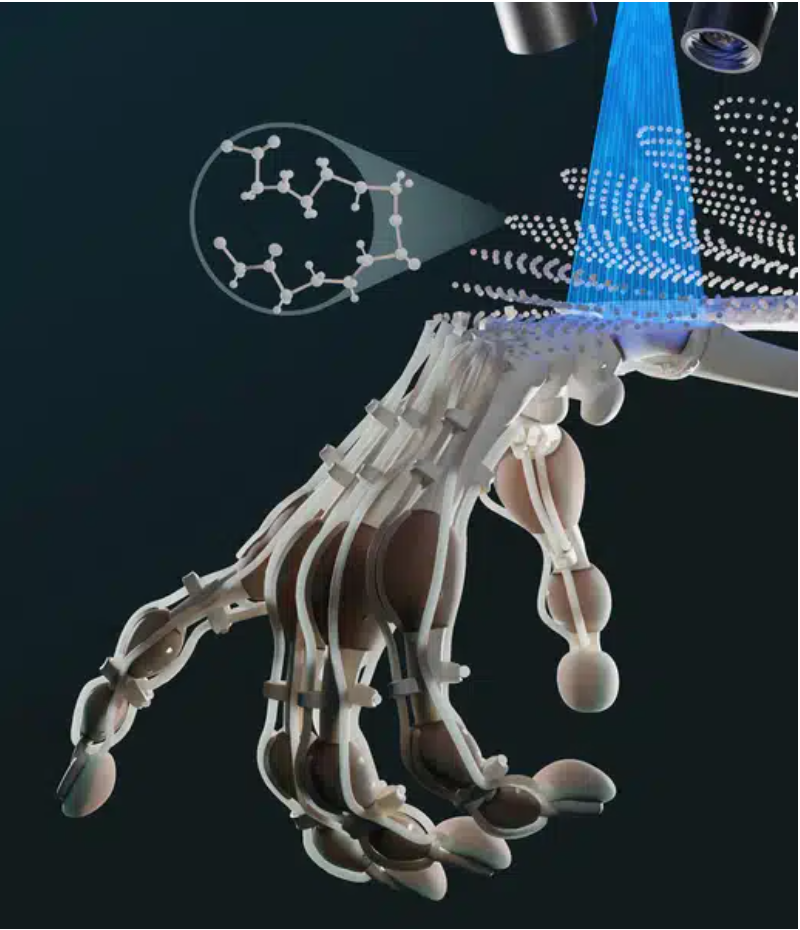

△渲染圖顯示了機械手的打印過程，白色球體代表打印機使用的材料
Inkbit 的 VCJ 技術起源于傳統的噴墨 3D 打印，現在通過集成支持 AI 的3D
計算機視覺掃描系統，實時捕獲每層的打印幾何形狀，將其提升到一個全新的水平。這種數字閉環反饋控制操作消除了對機械平整裝置的需求，并能夠使用慢固化化學物質進行打印，從而更精確地構建聚合物鏈。因此，VCJ
可以直接準確、精確地打印具有各種機械性能的復雜、多材料零件。
這項技術的實際應用非常廣泛。VCJ不僅增強了打印元件的分辨率和功能能力，它還可以制造復雜的通道和腔體內部網絡，以通過結構傳輸信號、電力或流體。借助
VCJ，現在可以直接制造能夠大規模執行復雜物理任務的復雜多功能系統。為了展示 VCJ 的功能，研究人員打印了各種復雜的系統，例如：根據 MRI
數據建模的肌腱驅動手、氣動行走機械手、模仿心臟的泵以及新穎的超材料結構。
蘇黎世聯邦理工學院的托馬斯·布赫納教授表示：“借助 Inkbit 的 VJC
技術和材料，我們第一次能夠打印出像機器人手這樣復雜的東西，有骨頭、韌帶和肌腱，模仿功能齊全的人手，而且一次就能完成。Inkbit 的 TEPU
材料具有非常好的彈性特性，彎曲后彈回原始狀態的速度比聚丙烯酸酯快得多，使其成為生產機械手彈性韌帶的理想選擇。”
計算機視覺系統將圖像轉換為高分辨率深度圖，計算時間不到一秒。它將深度圖與正在制造的零件的 CAD（計算機輔助設計）模型進行比較，并調整沉積的樹脂量，以使物體保持最終結構的目標。
自動化系統可以對任何單獨的噴嘴進行調整。由于打印機有 16,000 個噴嘴，該系統可以控制正在制造的設備的精細細節。
Katzschmann 說道：“從幾何角度來看，它幾乎可以打印任何你想要的由多種材料制成的東西。您可以發送到打印機的內容幾乎沒有任何限制，并且您得到的內容真正實用且持久。”
該系統提供的控制水平使其能夠非常精確地使用蠟進行打印，蠟被用作支撐材料，在物體內部創建空腔或復雜的通道網絡。在制造設備時，蠟被打印在結構下方。完成后，物體被加熱，蠟熔化并排出，在整個物體上留下開放的通道。
由于它可以自動、快速地實時調整每個噴嘴沉積的材料量，因此系統不需要在打印表面上拖動機械部件來保持水平。這使得打印機能夠使用逐漸固化的材料，并且會被刮刀涂抹。
高性能材料
ETH、Inkbit 和 MIT 的研究人員使用該系統使用硫醇基材料進行打印，這種材料的固化速度比 3D
打印中使用的傳統丙烯酸材料慢。然而，硫醇基材料更具彈性，并且不像丙烯酸酯那樣容易斷裂。它們在更廣泛的溫度范圍內也往往更穩定，并且在暴露于陽光下時不會很快降解。卡茨施曼說：“當你想要制造需要與現實世界環境交互的機器人或系統時，這些是非常重要的屬性。”
研究人員使用硫醇基材料和蠟制造了幾種復雜的設備，否則現有的 3D 打印系統幾乎無法制造這些設備。首先，他們生產了一種功能性的、肌腱驅動的機器人手，它有 19 個可獨立驅動的肌腱、帶有傳感器墊的柔軟手指以及剛性的承重骨骼。

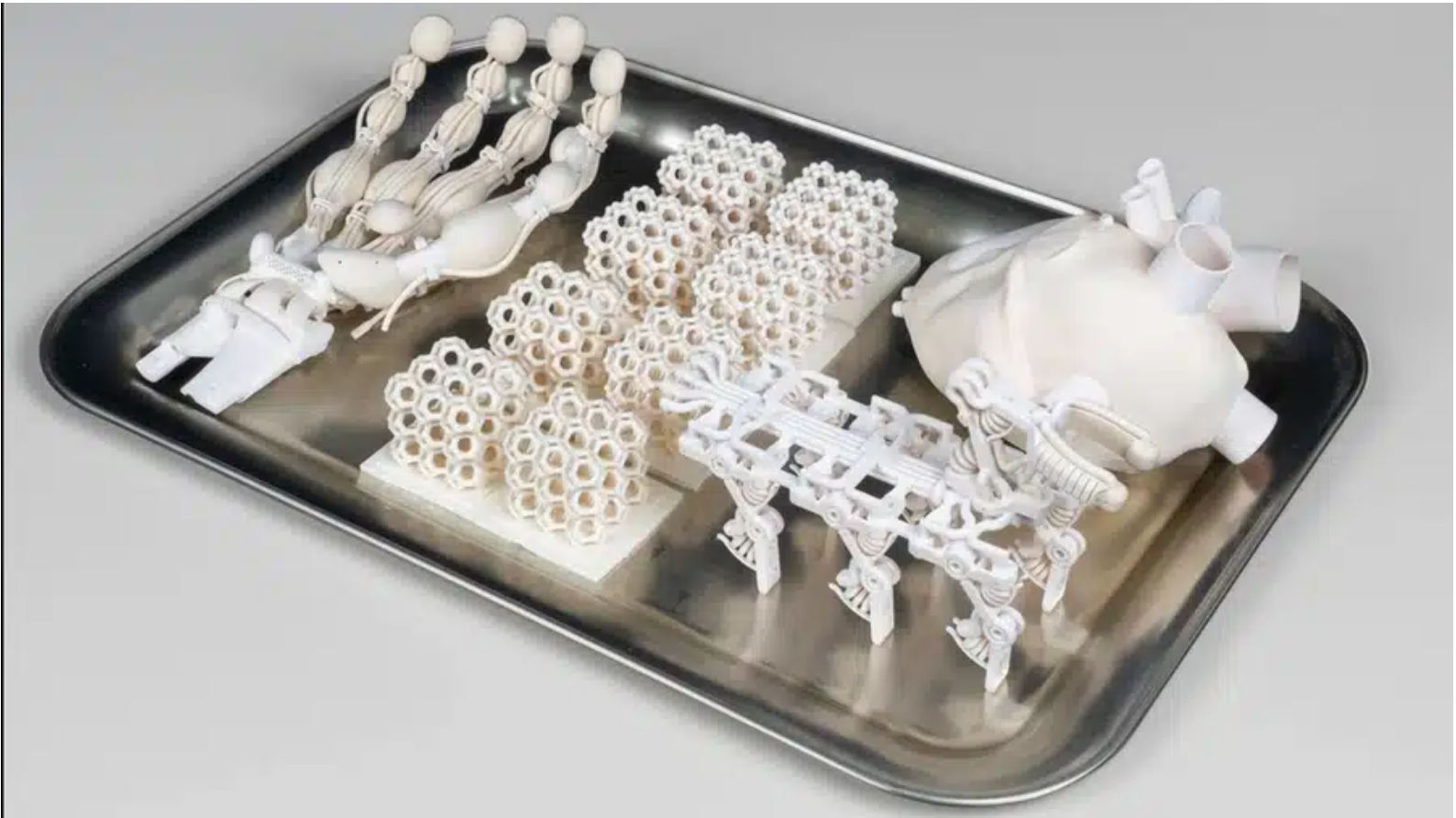

△托盤上展示的各種白色 3D 打印物體。這些物體分別是：機械手、由晶格結構制成的立方體、生物心臟和步行機器人
布赫納說：“我們還生產了一種六足步行機器人，可以感知物體并抓住它們，這是可能的，因為該系統能夠創建軟質和剛性材料的氣密界面，以及結構內部的復雜通道。”
研究團隊還通過具有集成心室和人造心臟瓣膜的類心泵以及可編程為具有非線性材料特性的超材料展示了VCJ技術。Matusik 說道：“這只是開始。您可以向該技術添加數量驚人的新型材料。這使我們能夠引入以前無法用于 3D 打印的全新材料系列。”
研究人員現在正在考慮使用該系統打印水凝膠，水凝膠用于組織工程應用，以及硅材料、環氧樹脂和特殊類型的耐用聚合物。他們還希望探索新的應用領域，例如打印可定制的醫療設備、半導體拋光墊，甚至更復雜的機器人。
