南華大學柏興旺增材頂刊：基于3D點云的線弧增材制造表面缺陷檢測與定量評估！
時間：2024-06-14 09:11 來源：焊接科學 作者：admin 閱讀：次
線弧增材制造（WAAM）效率高、成本低，是快速制造中大型金屬構件的經濟選擇，近年來引起了學者和企業家的高度關注。然而，由于干擾和工藝異常，在焊道表面的每層沉積之后，偶爾會出現諸如氣孔和駝峰之類的缺陷。焊道缺陷的檢測和定量評估對于確保成功沉積和整個部件的質量至關重要。
近日，南華大學柏興旺教授團隊在《Virtual and Physical Prototyping》發表最新研究成果“Detection and quantitative evaluation of surface defects in wire and arc additive manufacturing based on 3D point cloud”，利用機器視覺技術為WAAM開發了一種新型缺陷檢測和評估系統。柏興旺教授為通訊作者。
研究人員開發的新系統結合了基于焊道高度曲線的2D曲率和基于焊道點云的3D曲率的新缺陷檢測算法。此外，還開發了一種基于使用從累積點云中提取的幾何特征重建正常焊道輪廓的缺陷評估算法。該系統能夠在WAAM過程中自動檢測焊道形態，提供有關缺陷位置、類型和體積的重要信息，以實現有效的層間修復和提高零件質量。
關鍵結論
該研究提出了一種專為WAAM工藝設計的表面缺陷檢測和評估系統。該系統通過分析焊道點云的幾何特征，有效地完成了表面缺陷的定位、分類和定量嚴重程度評估。得出以下結論：
（1）通過幾何特征進行缺陷檢測和嚴重性評估的可行性已被成功證明。駝峰缺陷的識別依賴于曲率計算和高差分析，而氣孔和凸起缺陷的分割則基于3D曲率分析。實驗結果表明準確率為90.5%，精確率為92%，召回率為90.4%。
（2）缺陷嚴重程度的定量分析是通過對重建的正常焊縫表面和實際缺陷得到的點云進行比較檢查來完成的。計算缺陷面積、高度和體積等參數以促進此分析。缺陷模擬實驗表明，除了相對較大的面積誤差外，大多數誤差都在可接受的范圍內。這些發現可以作為后續缺陷處理的基礎。
（3）缺陷檢測的成功率與點云的密度和完整性密切相關。較高密度的點云往往會導致檢測孔隙度和突出缺陷的成功率更高。然而，應該指出的是，更高的密度也會導致計算復雜性的增加。
該系統有助于WAAM流程中的原位自動缺陷檢測，提供持續的質量控制并提高生產率。然而，由于線激光掃描儀的精度有限，該系統無法檢測小裂紋缺陷。為了解決這一限制，未來的努力應集中于將輔助傳感器（例如CCD攝像機和超聲波傳感器）集成到檢測系統中。這種集成將增強系統的缺陷檢測能力并提高其整體準確性。利用這些進步，該系統有可能顯著降低制造故障率，從而有助于提高整體生產率。
通訊作者
柏興旺，男，1982年9月生，博士，教授，湖南省普通高校青年骨干教師，機械設計制造及其自動化系副主任。2014年9月畢業于華中科技大學機械制造及其自動化專業，2016.12-2017.12英國Cranfield大學公派訪問學者。主要從事金屬和復合材料的增材制造、3D打印工業應用、數字化智能制造系統等方面的教學與科研工作，主持國家自然科學基金項目2項、湖南省自然科學基金面上項目1項、湖南省教育廳科研基金項目2項，留學歸國人員啟動基金項目1項。在《IntJHeatMassTransfer》、《IntJAdvManufTech》、《機械工程學報》等知名學術期刊發表論文10余篇。授權發明專利3項，實用新型3項。2019年獲湖北省技術發明一等獎1項（排名第三）。
論文引用
Mengru Liu, Xingwang Bai, Shengxuan Xi, Honghui Dong, Runsheng Li, Haiou Zhang & Xiangman Zhou (2024) Detection and quantitative evaluation of surface defects in wire and arc additive manufacturing based on 3D point cloud, Virtual and Physical Prototyping, 19:1, https://doi.org/10.1080/17452759.2023.2294336
近日，南華大學柏興旺教授團隊在《Virtual and Physical Prototyping》發表最新研究成果“Detection and quantitative evaluation of surface defects in wire and arc additive manufacturing based on 3D point cloud”，利用機器視覺技術為WAAM開發了一種新型缺陷檢測和評估系統。柏興旺教授為通訊作者。
研究人員開發的新系統結合了基于焊道高度曲線的2D曲率和基于焊道點云的3D曲率的新缺陷檢測算法。此外，還開發了一種基于使用從累積點云中提取的幾何特征重建正常焊道輪廓的缺陷評估算法。該系統能夠在WAAM過程中自動檢測焊道形態，提供有關缺陷位置、類型和體積的重要信息，以實現有效的層間修復和提高零件質量。

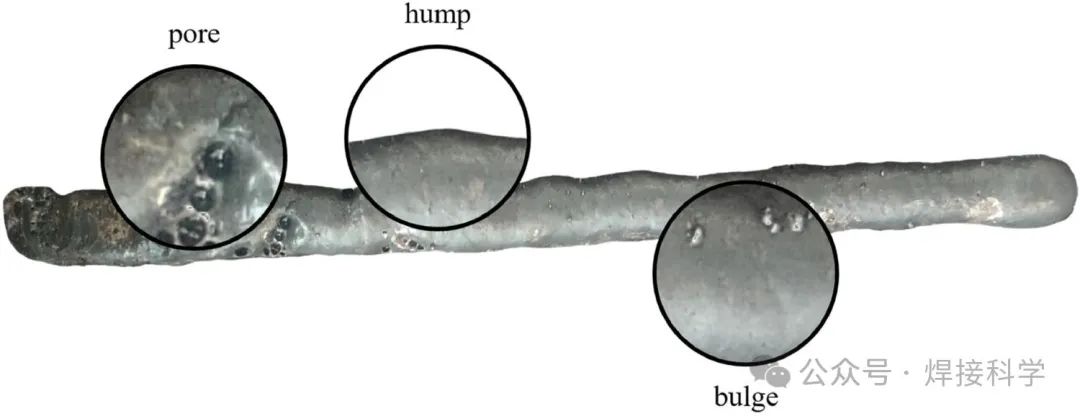

圖1. 缺陷檢測目標。

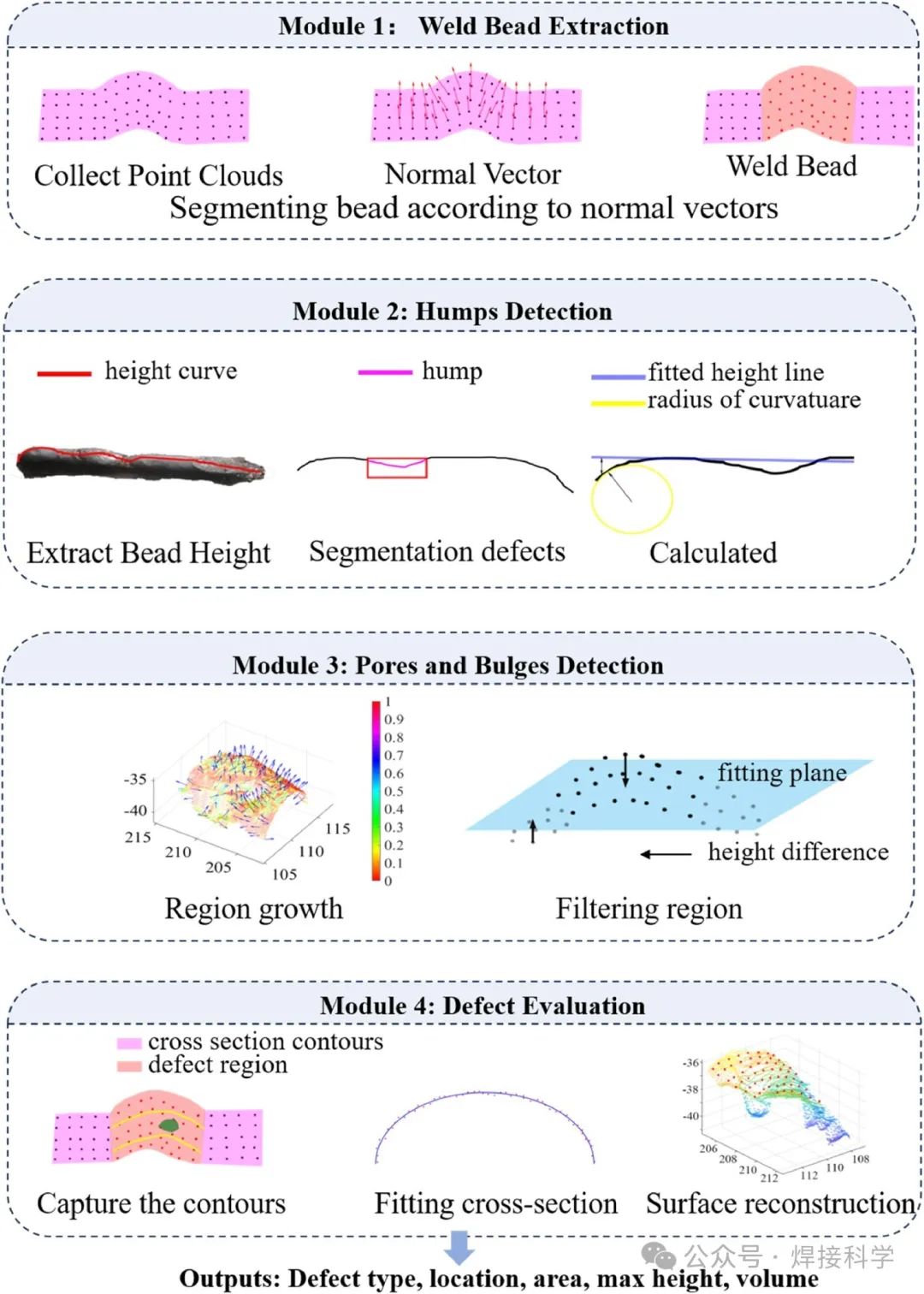

圖2. 缺陷檢測與評估系統流程。

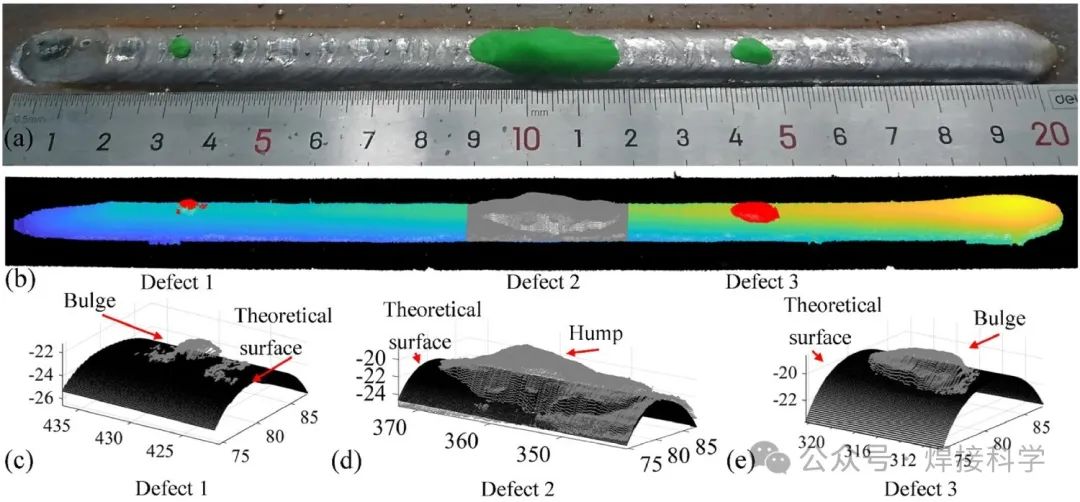

圖3. 缺陷評估結果。
關鍵結論
該研究提出了一種專為WAAM工藝設計的表面缺陷檢測和評估系統。該系統通過分析焊道點云的幾何特征，有效地完成了表面缺陷的定位、分類和定量嚴重程度評估。得出以下結論：
（1）通過幾何特征進行缺陷檢測和嚴重性評估的可行性已被成功證明。駝峰缺陷的識別依賴于曲率計算和高差分析，而氣孔和凸起缺陷的分割則基于3D曲率分析。實驗結果表明準確率為90.5%，精確率為92%，召回率為90.4%。
（2）缺陷嚴重程度的定量分析是通過對重建的正常焊縫表面和實際缺陷得到的點云進行比較檢查來完成的。計算缺陷面積、高度和體積等參數以促進此分析。缺陷模擬實驗表明，除了相對較大的面積誤差外，大多數誤差都在可接受的范圍內。這些發現可以作為后續缺陷處理的基礎。
（3）缺陷檢測的成功率與點云的密度和完整性密切相關。較高密度的點云往往會導致檢測孔隙度和突出缺陷的成功率更高。然而，應該指出的是，更高的密度也會導致計算復雜性的增加。
該系統有助于WAAM流程中的原位自動缺陷檢測，提供持續的質量控制并提高生產率。然而，由于線激光掃描儀的精度有限，該系統無法檢測小裂紋缺陷。為了解決這一限制，未來的努力應集中于將輔助傳感器（例如CCD攝像機和超聲波傳感器）集成到檢測系統中。這種集成將增強系統的缺陷檢測能力并提高其整體準確性。利用這些進步，該系統有可能顯著降低制造故障率，從而有助于提高整體生產率。
通訊作者
柏興旺，男，1982年9月生，博士，教授，湖南省普通高校青年骨干教師，機械設計制造及其自動化系副主任。2014年9月畢業于華中科技大學機械制造及其自動化專業，2016.12-2017.12英國Cranfield大學公派訪問學者。主要從事金屬和復合材料的增材制造、3D打印工業應用、數字化智能制造系統等方面的教學與科研工作，主持國家自然科學基金項目2項、湖南省自然科學基金面上項目1項、湖南省教育廳科研基金項目2項，留學歸國人員啟動基金項目1項。在《IntJHeatMassTransfer》、《IntJAdvManufTech》、《機械工程學報》等知名學術期刊發表論文10余篇。授權發明專利3項，實用新型3項。2019年獲湖北省技術發明一等獎1項（排名第三）。
論文引用
Mengru Liu, Xingwang Bai, Shengxuan Xi, Honghui Dong, Runsheng Li, Haiou Zhang & Xiangman Zhou (2024) Detection and quantitative evaluation of surface defects in wire and arc additive manufacturing based on 3D point cloud, Virtual and Physical Prototyping, 19:1, https://doi.org/10.1080/17452759.2023.2294336
