西安交大盧秉恒院士增材制造頂刊《AM》：增材制造新型高性能鈦纖維增強(qiáng)5xxx鋁合金(2)
時(shí)間：2023-03-06 10:58 來(lái)源：材料學(xué)網(wǎng) 作者：admin 閱讀：次

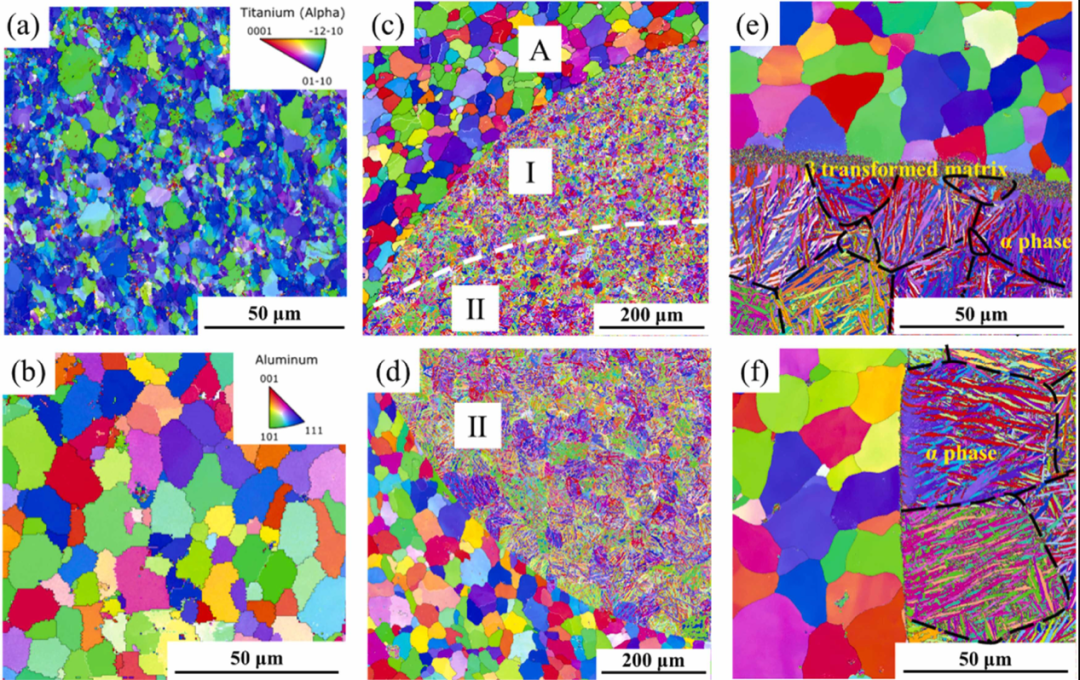

圖6 原始Ti64的IPF圖像，如建成的Al5183鋁合金和TFRA
(a)原裝Ti64線;(b) Al5183鋁合金沉積;(c) TFRA沉積上部(I區(qū)+部分II區(qū));(d) TFRA沉積下部(第II區(qū));(e) TFRA沉積上部I區(qū)部分界面面積;(f) TFRA下部第II區(qū)部分界面區(qū)。

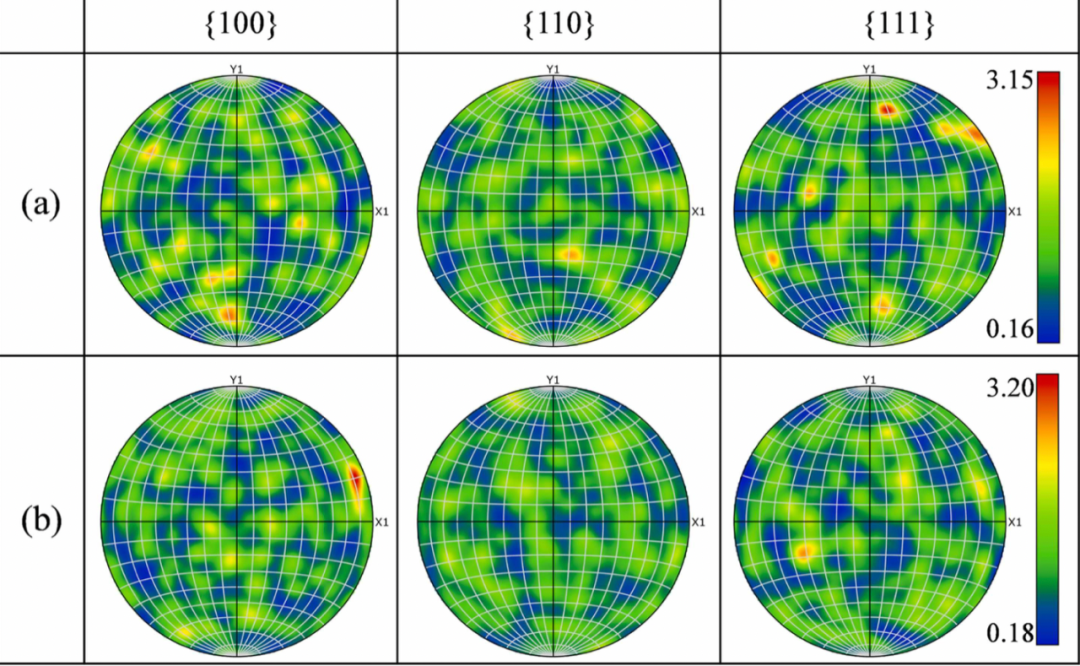

圖7 鋁合金上下區(qū)域極坐標(biāo)圖
(a)鋁合金上半部，(b)鋁合金下半部。

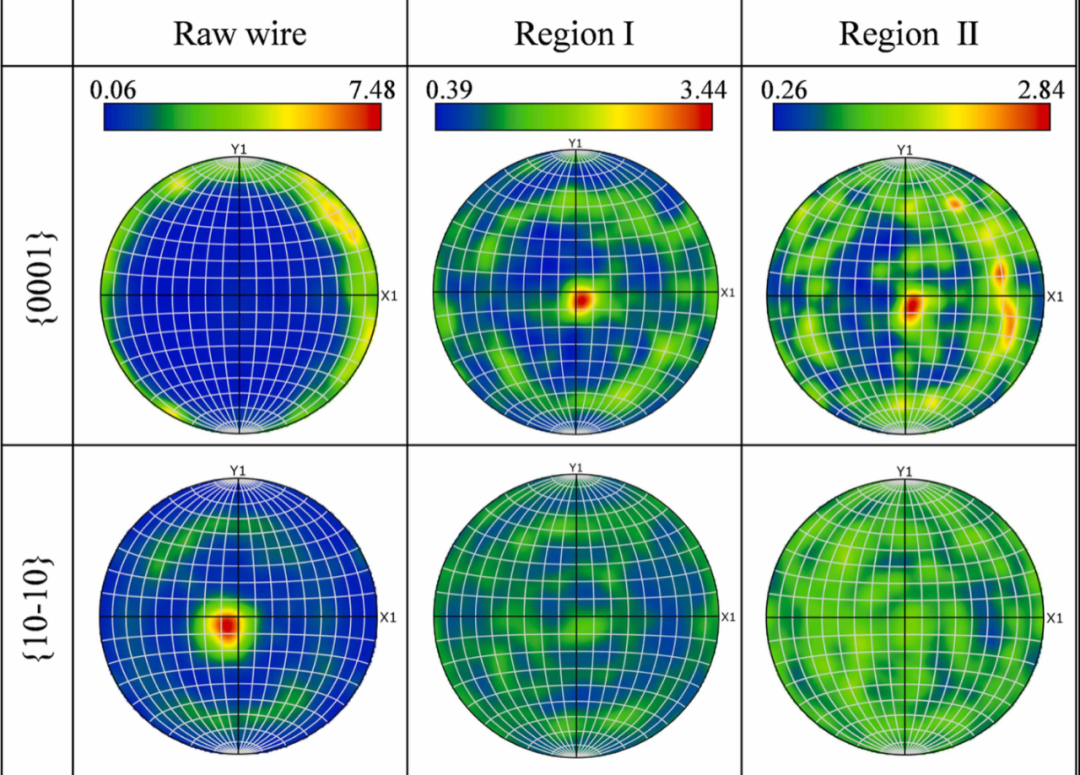

圖8 Ti64合金的極性圖。
(a)粗電線;(b)鈦合金絲I區(qū);(c)鈦合金絲中的II區(qū)。

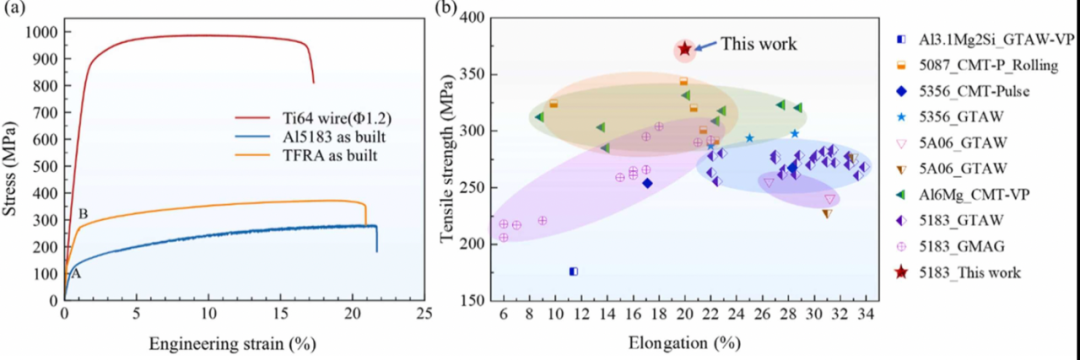

圖9 (a) Ti64、Al5183沉積和鋼絲添加劑TFRA的拉伸(應(yīng)力-應(yīng)變)曲線;(b) 5系鋁合金電弧焊或絲材添加劑的拉伸性能。

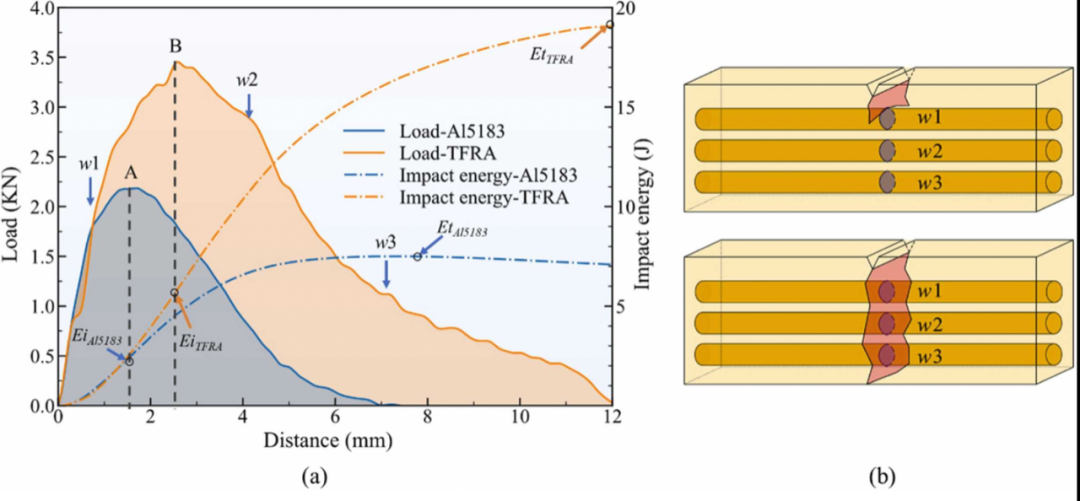

圖10 (a)擺錘對(duì)Al5183和TFRA的沖擊結(jié)果圖;(b) TFRA在撞擊過(guò)程中的示意圖。

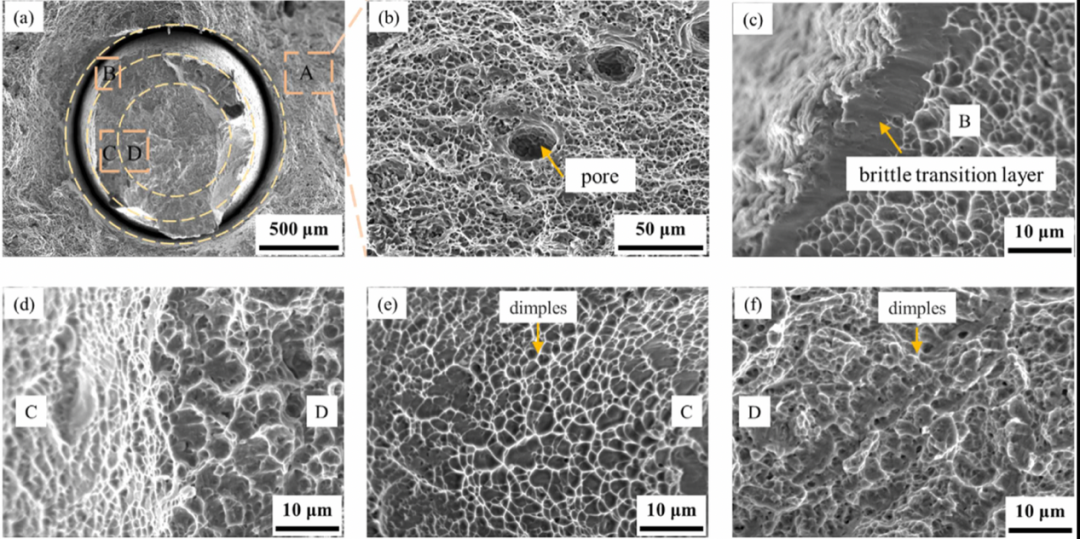

圖11 (a) TFRA拉伸試樣斷口形貌;(b)鋁合金基體斷口形貌;(c)鈦合金絲材的邊緣過(guò)渡區(qū);(d)鈦合金絲纖維區(qū)-輻射區(qū)形態(tài);(e)鈦合金絲纖維帶形態(tài);(f)鈦合金絲輻射區(qū)的形態(tài)。
圖12 TFRA試樣沖擊試驗(yàn)結(jié)果的形貌。

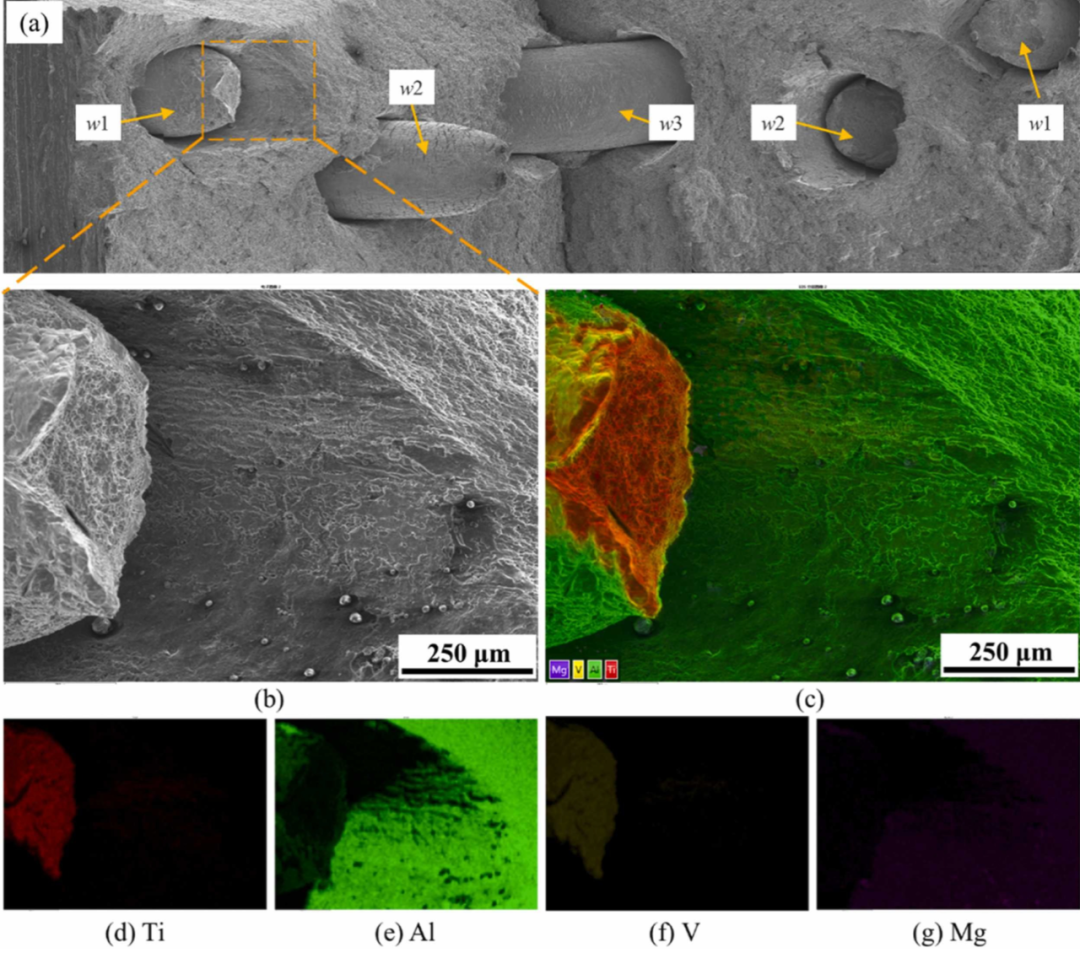

(a)沖擊試樣的斷裂形態(tài);(b)斷絲的斷口形態(tài);(c)對(duì)應(yīng)的成分掃描分布;(d) Ti分布;(e) Al分布;(f) V分布;(g) Mg分布。
圖13所示。拉伸試驗(yàn)得到的工程應(yīng)力-應(yīng)變曲線。
綜上所述，本文利用CMT - DED -電弧成功制備了鈦合金纖維增強(qiáng)鋁合金(TFRA)壁狀構(gòu)件，并顯著提高了構(gòu)件的強(qiáng)度和沖擊韌性。根據(jù)本研究的結(jié)果，可以得出以下結(jié)論:
1）采用CMT - DED -電弧雙絲進(jìn)給系統(tǒng)制備了穩(wěn)定、均勻的鈦纖維增強(qiáng)鋁合金構(gòu)件。通過(guò)控制鈦合金絲的進(jìn)給路徑和沉積過(guò)程中的電弧熱輸入，使鈦合金絲保持固態(tài)。
2）鈦合金絲與鋁合金基體界面厚度約為3 ~ 10 μ m，化學(xué)成分呈梯度轉(zhuǎn)變，無(wú)明顯開(kāi)裂傾向。振蕩模式避免了CMT - DED -電弧過(guò)程中產(chǎn)生較厚的脆性金屬間相。
3)與未增強(qiáng)的DED-弧鋁構(gòu)件相比，添加10.5%體積分?jǐn)?shù)的鈦纖維后，TFRA構(gòu)件的屈服強(qiáng)度、抗拉強(qiáng)度和比強(qiáng)度分別提高了124%、33%和25%。同時(shí)，其延伸率保持在20%左右，與鋁合金構(gòu)件板的延伸率一致。混合定律理論和有限元分析驗(yàn)證了材料性能的改善主要是由于鈦增強(qiáng)纖維的引入。
4）與未加固構(gòu)件相比，TFRA構(gòu)件的沖擊能提高了128%。這是因?yàn)殇X基體的裂紋擴(kuò)展被鈦纖維阻斷，沖擊過(guò)程中吸收了大量的沖擊能量。
(責(zé)任編輯：admin)
上一篇：東華大學(xué)何創(chuàng)龍/上交王金武、馬小軍團(tuán)隊(duì)：3D打印仿生支架用于骨修復(fù)！
下一篇：華中科技大學(xué)蘇彬教授團(tuán)隊(duì)：可自供能感知液滴撞擊的3D打印超疏水磁性器件
下一篇：華中科技大學(xué)蘇彬教授團(tuán)隊(duì)：可自供能感知液滴撞擊的3D打印超疏水磁性器件
逐夢(mèng)生物3D打印人造組織器
16歲高中生“手搓”折疊屏
3D Systems 創(chuàng)始人Chuck H
吳鑫華院士領(lǐng)銜建設(shè)蘇州大
武漢三維陶瓷總經(jīng)理馬濤：
李方正：中國(guó)增材制造產(chǎn)業(yè)最新內(nèi)容
- ·逐夢(mèng)生物3D打印人造組織器官—博士生梁
- ·16歲高中生“手搓”折疊屏手機(jī)！3D打印
- ·3D Systems 創(chuàng)始人Chuck Hull當(dāng)選美國(guó)
- ·吳鑫華院士領(lǐng)銜建設(shè)蘇州大學(xué)金屬材料與
- ·武漢三維陶瓷總經(jīng)理馬濤：工業(yè)化應(yīng)用落
- ·李方正：中國(guó)增材制造產(chǎn)業(yè)發(fā)展洞悉暨《
- ·張麗娟：增材制造技術(shù)發(fā)展動(dòng)態(tài)，德國(guó)Fr
- ·楊曉光：增材制造裝備可靠性檢測(cè)賦能新
- ·李騫：金屬增材制造裝備質(zhì)量可靠性探索
- ·麥奇光：金屬3D打印在骨科中的應(yīng)用
推薦內(nèi)容
中科院林鑫團(tuán)隊(duì)To
專(zhuān)訪清鋒創(chuàng)始人姚
浙江大學(xué)賀永教授
吳逸飛：區(qū)塊鏈技
黃維院士團(tuán)隊(duì)：3D
孫陸逸教授：高分熱點(diǎn)內(nèi)容
- ·楊劍：擁抱時(shí)代浪潮，3D打印，未來(lái)“天
- ·張衛(wèi)紅院士團(tuán)隊(duì)：航天高性能薄壁構(gòu)件的
- ·清華大學(xué)姚學(xué)鋒教授團(tuán)隊(duì)：3D打印連續(xù)纖
- ·專(zhuān)訪清鋒創(chuàng)始人姚志鋒，做3D打印產(chǎn)品“
- ·湯慧萍教授入選陜西省“特支計(jì)劃”科技
- ·戴尅戎院士團(tuán)隊(duì)“定制式增材制造膝關(guān)節(jié)
- ·南科大《CoCo》綜述：連續(xù)纖維增強(qiáng)復(fù)合
- ·美國(guó)海軍作戰(zhàn)部長(zhǎng)：3D打印能造核武
- ·國(guó)防科技大學(xué)教授王群：3D打印在軍事應(yīng)
- ·武漢三維陶瓷總經(jīng)理馬濤：工業(yè)化應(yīng)用落
