CEJ：可犧牲DLP打印模具構建自修復3D智能結構
時間：2021-09-15 08:03 來源：南極熊 作者：admin 閱讀：次
基于數字光處理（DLP）3D打印的3D智能結構為智能設備生產提供了新的解決方案，但材料類別僅限于光活性樹脂。納米顆粒可以賦予材料功能，而高含量或紫外線吸收的納米顆粒與DLP 3D打印不兼容。近期，來自中國科學院的Jia-Tao Miao、Tsung Yu Chou和Lixin Wu提出了一種通過犧牲3D打印模具工藝制備3D智能復合結構的新方法。在犧牲模具后，獲得了環氧樹脂/碳納米管復合材料（EPSS/CNTs）的精細三維智能結構。本研究為制備具有精密結構和多功能的三維智能復合材料提供了獨特的策略，將極大地拓展三維智能結構在前沿領域的應用領域。相關論文“3D
printing of sacrificial thermosetting mold for building near-infrared
irradiation induced self-healable 3D smart structures”發表于雜志Chemical
Engineering Journal上。
如圖1所示，將丙烯酸酯單體（TBMMA）和單官能團4-丙烯酰嗎啉（ACMO）與光引發劑混合Irgacure 819構成光固化樹脂系統，通過犧牲3D打印模具工藝構建3D智能復合結構，采用DLP 3D打印技術首次制作出復雜的中空模具。
EPSS/CNTs的自愈合機制如圖5所示。在劃痕處，二硫鍵斷裂并以另一種方式交換連接。在碳納米管的輔助下，EPSS/CNTs通過光熱轉換實現了近紅外光照射下的局部加熱。當該區域加熱到160°C時，二硫鍵可快速進行可逆交換以釋放應力，從而實現劃痕的自愈合。使用連續的自愈和抓取過程來展示精細愈合的結構，直觀地證明愈合的EPSS/CNTs復合材料的良好恢復機械性能。
如圖1所示，將丙烯酸酯單體（TBMMA）和單官能團4-丙烯酰嗎啉（ACMO）與光引發劑混合Irgacure 819構成光固化樹脂系統，通過犧牲3D打印模具工藝構建3D智能復合結構，采用DLP 3D打印技術首次制作出復雜的中空模具。

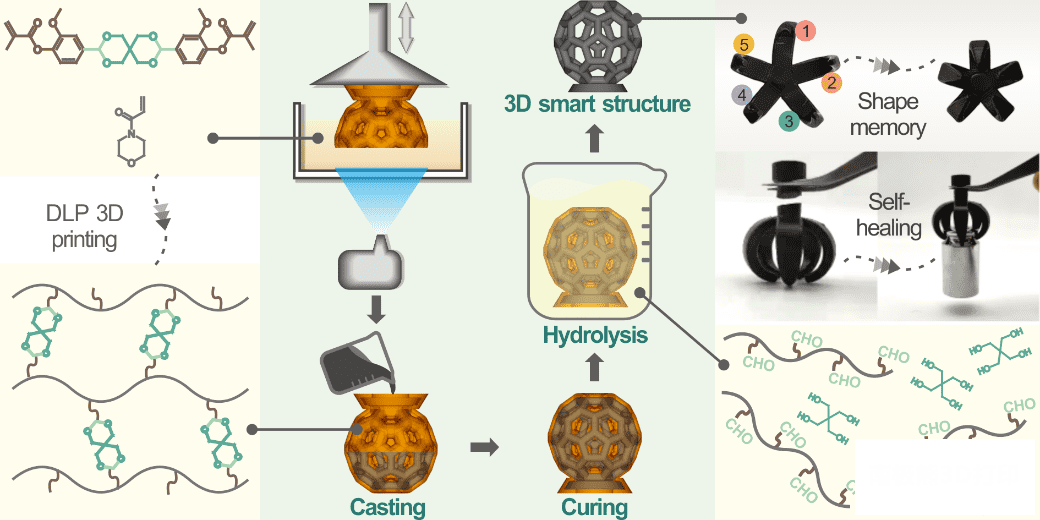

圖1 ACMO/TBMMA1樹脂3D打印示意圖和犧牲3D打印模具制造3D智能復合結構的過程

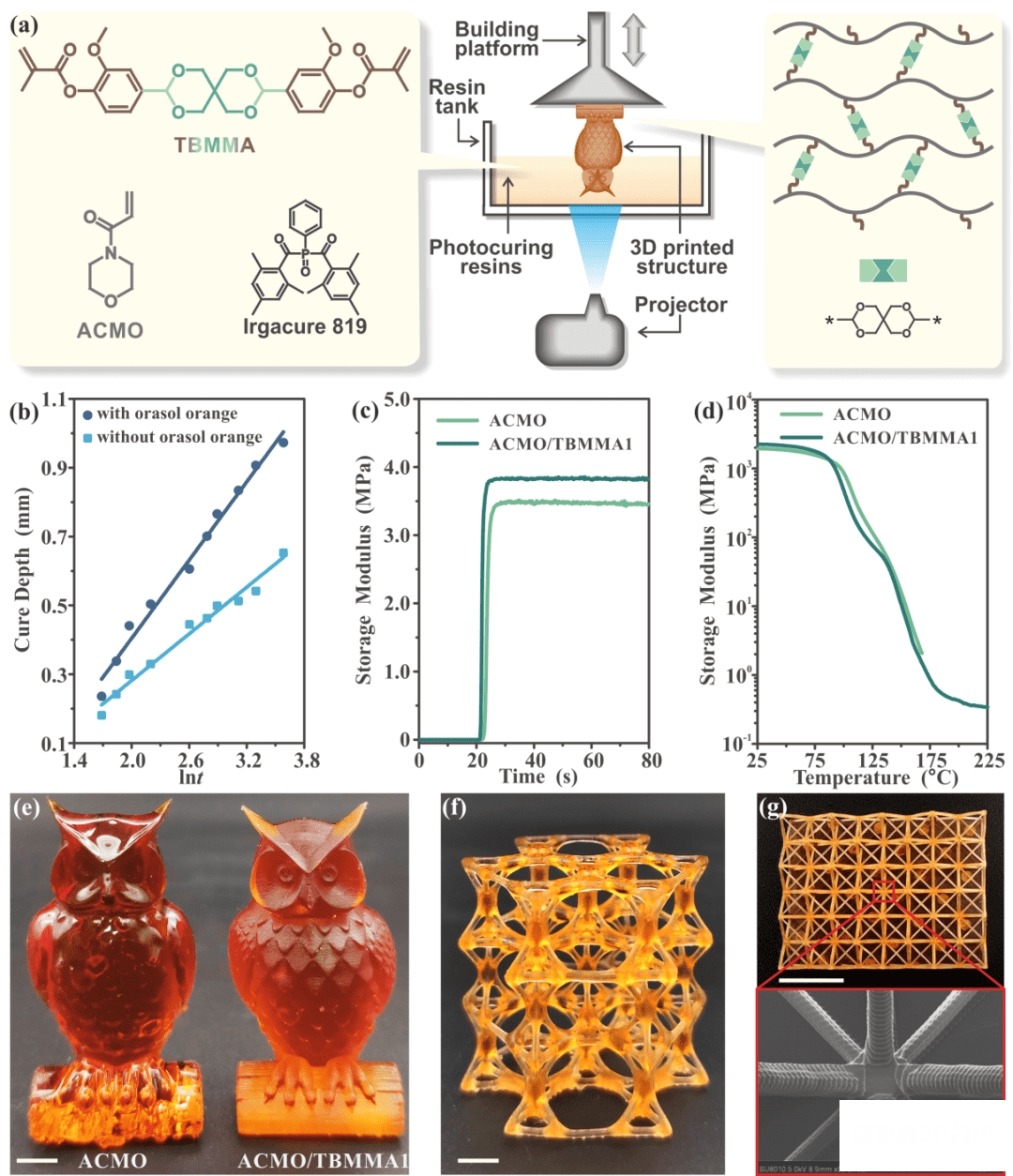

如圖2所示，樹脂的粘度和滲透深度（hp）不僅決定印刷參數，而且影響最終產品的質量。ACMO/TBMMA1樹脂的穿透深度從379μm降至226μm。通過流變試驗比較了ACMO和ACMO/TBMMA1樹脂的紫外光固化行為。ACMO/TBMMA1的曲線顯示出更高的斜率和更高的平臺儲能模量，表明固化過程中反應速率和固化樹脂硬度的提高。應用動態力學分析(DMA)進一步證實了該化合物的交聯結構ACMO/TBMMA1。線性聚合物（ACMO）的試驗在約170°C時中斷，因為其軟化且無法保持其結構。不同的是，ACMO/TBMMA1的儲能模量從玻璃態逐漸降低到橡膠平臺，表現出典型的交聯聚合物行為。
圖2 ACMO/TBMMA1樹脂3D打印示意圖

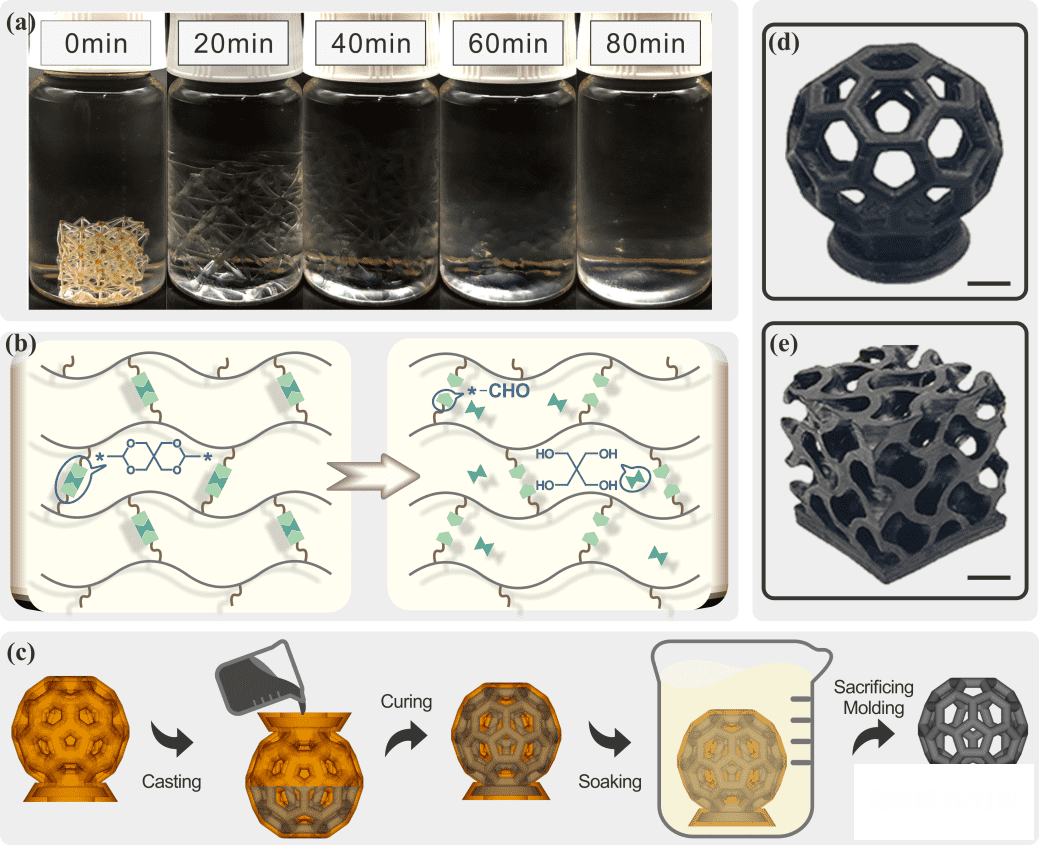

如圖3所示，ACMO/TBMMA1樹脂中的縮醛基在乙酸溶液中浸泡時水解成具有醛基和游離季戊四醇的線性聚丙烯酸酯。由于分解后得到的線性聚丙烯酸酯是水溶性的，ACMO/TBMMA1樹脂在水解后可以完全溶解。
圖3 犧牲3D打印模具制造3D智能復合結構的過程

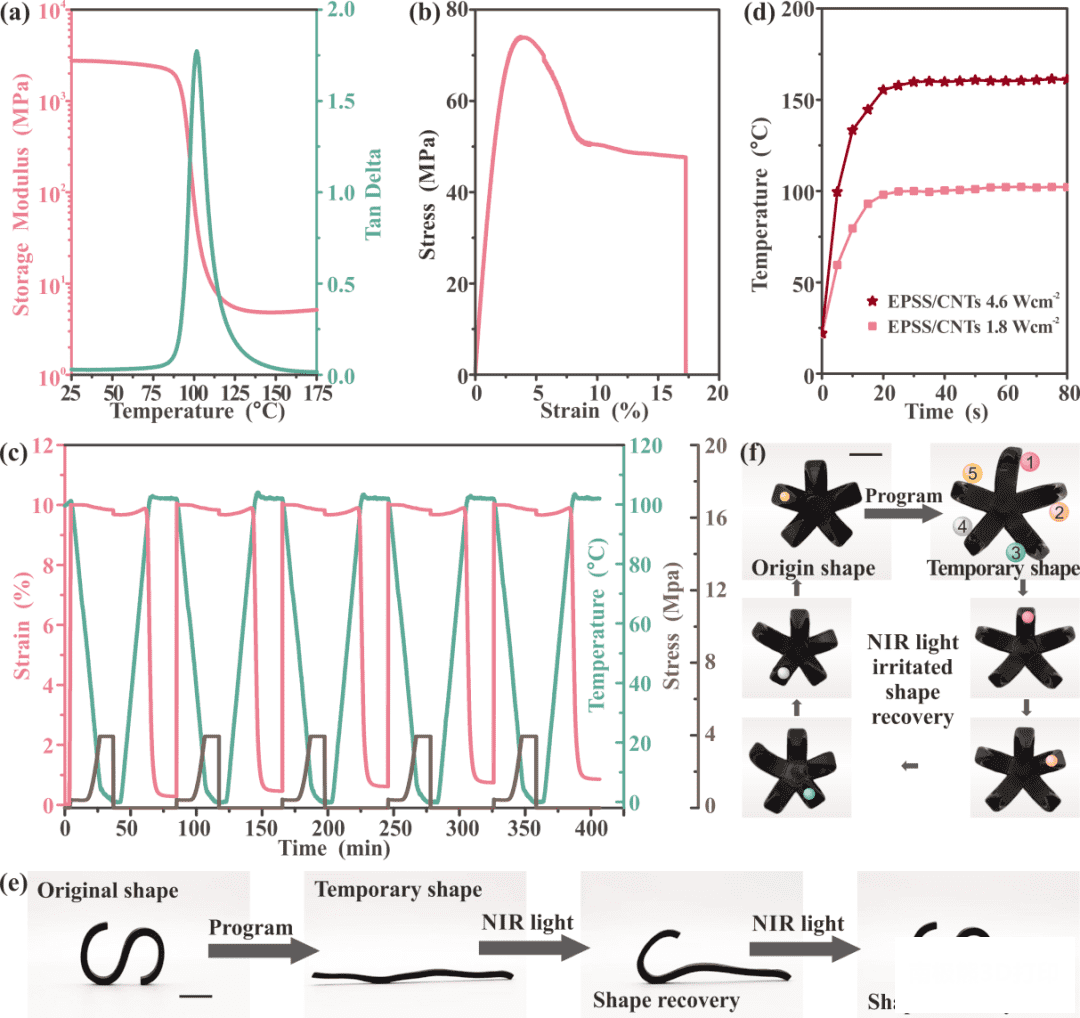

如圖4所示，通過DMA通過儲能模量和tanδ作為溫度的函數來評估EPSS/CNTs的熱機械性能。EPSS/CNTs的典型拉伸應力-應變曲線表現出強而堅韌的拉伸行為和屈服點。EPSS/CNTs具有較高的力學性能，具有較高的拉伸強度和斷裂伸長率。其背后的本質是環氧樹脂中剛性頂體結構和柔性脂肪族胺的結合。由于具有固定的交聯點和玻璃化轉變行為，EPSS/CNTs具有形狀記憶能力。EPSS/CNTs表現出良好的形狀記憶性能和循環穩定性。環氧樹脂的交聯結構使其固定，剛性段提供的高恢復應力幫助其恢復原始形狀。由于EPSS/CNTs中存在碳納米管，近紅外光可以轉化為熱能加熱復合材料。與直接加熱不同，遠程分步定點形狀記憶過程可以通過調整近紅外光斑的大小和位置來實現，這將有助于智能材料完成更復雜的指令。
圖4 EPSS/CNTs的性質和功能

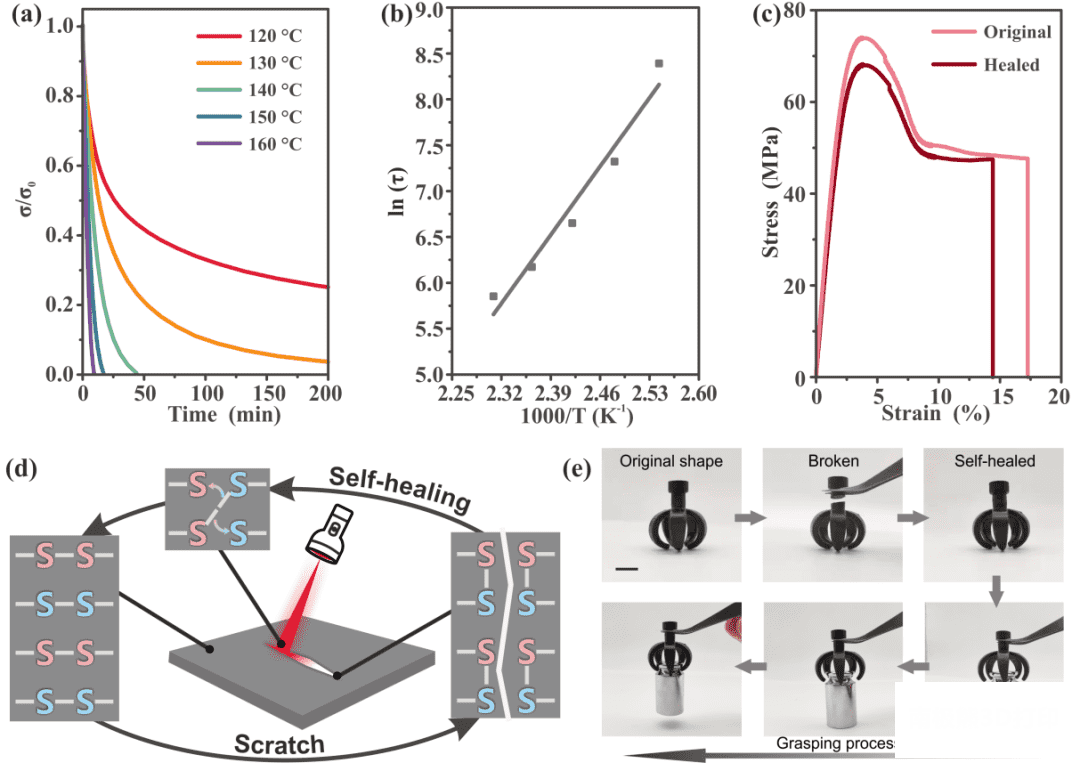

EPSS/CNTs的自愈合機制如圖5所示。在劃痕處，二硫鍵斷裂并以另一種方式交換連接。在碳納米管的輔助下，EPSS/CNTs通過光熱轉換實現了近紅外光照射下的局部加熱。當該區域加熱到160°C時，二硫鍵可快速進行可逆交換以釋放應力，從而實現劃痕的自愈合。使用連續的自愈和抓取過程來展示精細愈合的結構，直觀地證明愈合的EPSS/CNTs復合材料的良好恢復機械性能。
圖5 EPSS/CNTs的自愈合機制
綜上所述，本研究合成了具有可水解縮醛基團的雙功能TBMMA，并將其用作ACMO的交聯劑，通過DLP
3D打印構建犧牲熱固性模具。TBMMA的加入同時提高了印刷精度和高溫下的尺寸穩定性。3D打印模具可在溫和的醋酸溶液條件下水解。通過鑄造具有動態二硫鍵的EPSS/CNTs復合材料并犧牲3D打印模具，獲得了可自修復的3D智能結構。介紹了近紅外光觸發三維智能復合材料的逐級定點形狀記憶和自愈過程。本研究為采用DLP
3D打印技術制備具有精密結構和多功能的3D智能復合結構提供了獨特的策略，將極大地拓展3D智能結構在尖端領域的應用領域。(責任編輯：admin)
