威爾士三一圣大衛大學（UWTSD）團隊選擇Artec Leo提升F3賽車整體性能
時間：2021-12-17 17:15 來源：南極熊 作者：admin 閱讀：次
像Dallara
F399/01這樣的跑車是幾十年來工程發展的成果。馬達、骨架、材料都不斷改進，在滿足賽車運動技術規范的同時，大幅提升跑車性能。事實上，賽車工程界多年來取得了重大突破，看起來似乎沒有多少提升空間了。至少在沒有大量資金和時間投入的情況下，很難突破。試想一下，如果有人想在比賽中擁有技術優勢，那還能有哪些途徑呢？威爾士三一圣大衛大學（UWTSD）工程學碩士研究生John
Hughes給出了一個簡單的方案：空氣動力學。
“每個細節，哪怕做出一點調整，都會有效。目前，較項目之前，我們已經提升直線速度10倍。僅僅通過調整汽車流線型設計。”John和另一位空氣動力學研究生、兩位車主，一起研究了Dallara的前翼，這是他碩士畢業設計項目。他們的目標是要提升跑車性能，目前正在參與British Sprint Championship，這是英國每季16場比賽的知名賽事。每次比賽間隔，John和他的團隊都會有一小段時間讓他們?cè)谒雇骱８叟缘拇髮W(xué)汽修庫改造跑車。
團隊有段時間采用手動測量工具測量F3尺寸，但這么做不僅耗時，還不夠精確。所以，他們自然想到要換一種可靠方式，以更快完成更準確的測量。于是，他們開始考慮3D掃描科技。起初，他們嘗試了最基本的3D掃描法，制作了CAD模型，但仍然不夠精確。當他們聽聞專業3D掃描解決方案后，立刻聯系了英國Artec 3D大使級經銷商Central Scanning，希望他們能給出滿意的答復。看到最新3D掃描儀Artec Leo的原始掃描后，John知道自己選對了。“看到捕獲效果有那么豐富細節，和之前其他效果相比，簡直無敵。太優秀了，和以前的效果不能比，”他表示。
Central Scanning的Nick Godfrey和Tom White先對任務做了初步分析，發現Artec Leo最適合這項工作。“Leo可以快速捕獲大中型物體。無需做任何事前準備，可直接進行現場掃描，”Nick說道。“掃描儀全自動，也就是說不需要連接電線或電腦，有礙行動。這款掃描儀使用輕松，秒殺其他接觸過的3D掃描解決方案。”
Leo配備電池和實時顯示掃描進程的觸摸屏，數據可存儲于存儲卡上，方便后續導出至電腦。Tom在UWSTD的汽修庫掃描了Dallara，沒有用到任何其他設備。整車掃描花了不到2小時。掃描數據在Artec Studio中耗時一天處理完成，幾天后，就將完整的CAD模型發送至John。
值得注意的是，在空氣動力學領域，設計中的毫米級改變也需要投入大量工作。Artec Leo捕獲速度驚人，可每秒捕獲300萬點，屏幕實時顯示3D掃描進程。擁有高度精確的整車數碼幾何，John可以在Ansys上更好的進行計算流體動力（CFD）模擬，通過逼真的3D模型分析微調車身流線設計的各種可能。
“我通常在不改變各部位幾何的情況下，先嘗試優化原有部件。比如，原有前翼有多個組成部分，包括襟翼與小翼。我會先研究一下，移動襟翼是否會改善整翼性能，”John解釋道。“這一過程可能持續數月。但也可以借助實驗設計軟件。原始幾何優化后，我會研究CFD結論，繼續優化原始幾何。這種方式可以節省制造時間和成本，因?yàn)榭梢员M量保留原始前翼。”
分析和設計完成后，修改過的部件會發送到Fibre-Lyte，這是一家高性能運動碳纖維制造商。在3D銑床的協助下，他們可重復生產一次性部件，價格劃算，若需要大體積，也可以縮放。
制作完成的部件一安裝到賽車上，John就注意到了差異：“修改后，我們已經看到直線和轉彎速度加快。我對破風板設計做了幾處修改，每一處都能提升賽車性能。模擬結果表明很有希望做出進一步改進。”
為何在大學使用Artec 3D掃描儀？
就像John的項目一樣，工程或考古、設計、運動科學等其他領域的專業3D掃描對學生有極大的好處。學習最新技術，保證學生為未來職業道路做好充分準備，在計量學、逆向工程、遺跡保護等行業成為佼佼者。Artec 3D產品線可實現最精準的3D掃描，滿足不同規模的掃描任務。Artec 3D推出了大受歡迎的教育套餐，能與世界各地高校合作，倍感榮幸。面向大中小學、研究機構推出的特殊套餐提供了目前最高級的培訓工具和實踐機會，以培養下一代專業人士。
3D掃描初體驗大獲成功，威爾士三一圣大衛大學希望能在各類工程項目中繼續使用Artec 3D產品，用于摩托車、邊三輪摩托車的掃描。
“每個細節，哪怕做出一點調整，都會有效。目前，較項目之前，我們已經提升直線速度10倍。僅僅通過調整汽車流線型設計。”John和另一位空氣動力學研究生、兩位車主，一起研究了Dallara的前翼，這是他碩士畢業設計項目。他們的目標是要提升跑車性能，目前正在參與British Sprint Championship，這是英國每季16場比賽的知名賽事。每次比賽間隔，John和他的團隊都會有一小段時間讓他們?cè)谒雇骱８叟缘拇髮W(xué)汽修庫改造跑車。

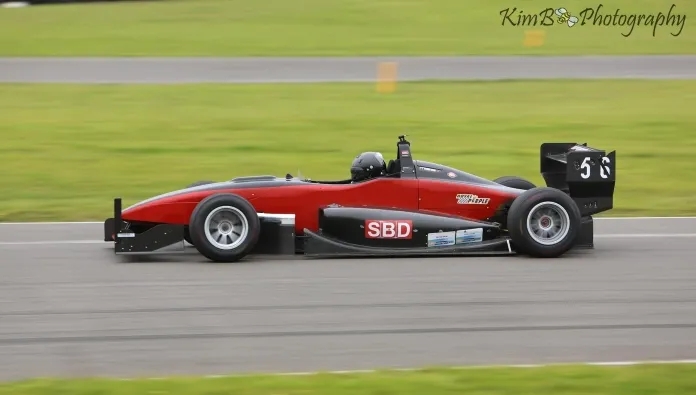

△SBD的Dallara F399/01，正在安格爾西島的賽車道上馳騁
團隊有段時間采用手動測量工具測量F3尺寸，但這么做不僅耗時，還不夠精確。所以，他們自然想到要換一種可靠方式，以更快完成更準確的測量。于是，他們開始考慮3D掃描科技。起初，他們嘗試了最基本的3D掃描法，制作了CAD模型，但仍然不夠精確。當他們聽聞專業3D掃描解決方案后，立刻聯系了英國Artec 3D大使級經銷商Central Scanning，希望他們能給出滿意的答復。看到最新3D掃描儀Artec Leo的原始掃描后，John知道自己選對了。“看到捕獲效果有那么豐富細節，和之前其他效果相比，簡直無敵。太優秀了，和以前的效果不能比，”他表示。
△John Huges（右）和Central Scanning的Tom White（左）直接在Leo的觸摸屏上查看Dallara 3D模型預覽
Central Scanning的Nick Godfrey和Tom White先對任務做了初步分析，發現Artec Leo最適合這項工作。“Leo可以快速捕獲大中型物體。無需做任何事前準備，可直接進行現場掃描，”Nick說道。“掃描儀全自動，也就是說不需要連接電線或電腦，有礙行動。這款掃描儀使用輕松，秒殺其他接觸過的3D掃描解決方案。”
Leo配備電池和實時顯示掃描進程的觸摸屏，數據可存儲于存儲卡上，方便后續導出至電腦。Tom在UWSTD的汽修庫掃描了Dallara，沒有用到任何其他設備。整車掃描花了不到2小時。掃描數據在Artec Studio中耗時一天處理完成，幾天后，就將完整的CAD模型發送至John。

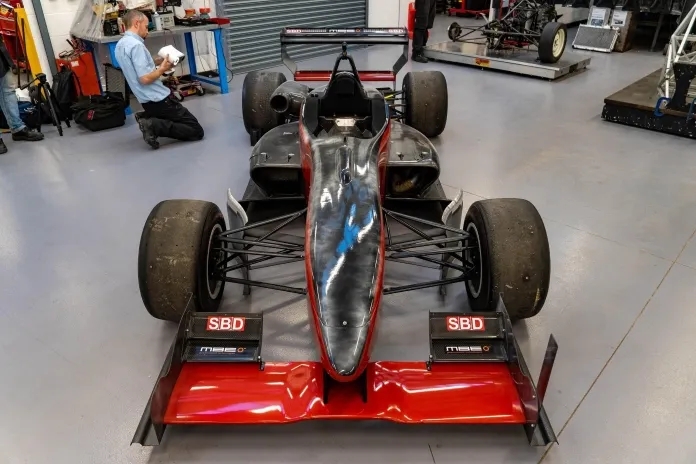

△便攜的Leo使現場掃描又快又輕松
值得注意的是，在空氣動力學領域，設計中的毫米級改變也需要投入大量工作。Artec Leo捕獲速度驚人，可每秒捕獲300萬點，屏幕實時顯示3D掃描進程。擁有高度精確的整車數碼幾何，John可以在Ansys上更好的進行計算流體動力（CFD）模擬，通過逼真的3D模型分析微調車身流線設計的各種可能。
“我通常在不改變各部位幾何的情況下，先嘗試優化原有部件。比如，原有前翼有多個組成部分，包括襟翼與小翼。我會先研究一下，移動襟翼是否會改善整翼性能，”John解釋道。“這一過程可能持續數月。但也可以借助實驗設計軟件。原始幾何優化后，我會研究CFD結論，繼續優化原始幾何。這種方式可以節省制造時間和成本，因?yàn)榭梢员M量保留原始前翼。”

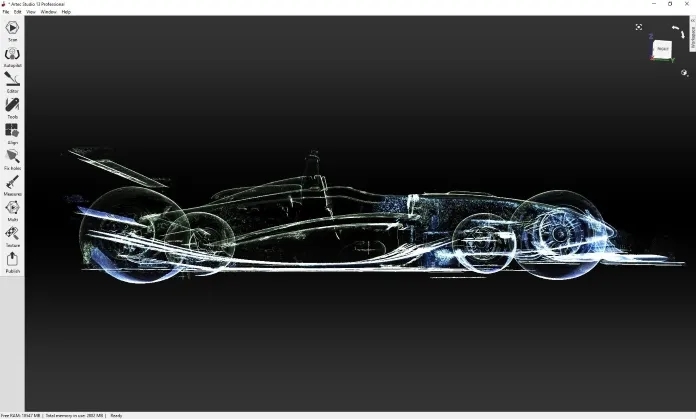

△Artec Studio界面中Dallara F399/01 的3D點云圖

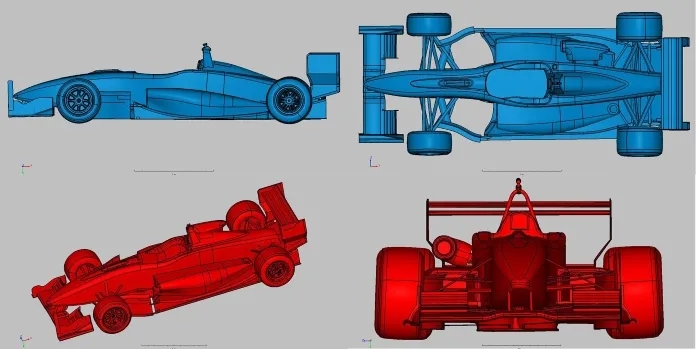

△Artec Studio中的成品3D模型（左）和通過捕獲數據制作的CAD模型（右）
分析和設計完成后，修改過的部件會發送到Fibre-Lyte，這是一家高性能運動碳纖維制造商。在3D銑床的協助下，他們可重復生產一次性部件，價格劃算，若需要大體積，也可以縮放。
制作完成的部件一安裝到賽車上，John就注意到了差異：“修改后，我們已經看到直線和轉彎速度加快。我對破風板設計做了幾處修改，每一處都能提升賽車性能。模擬結果表明很有希望做出進一步改進。”

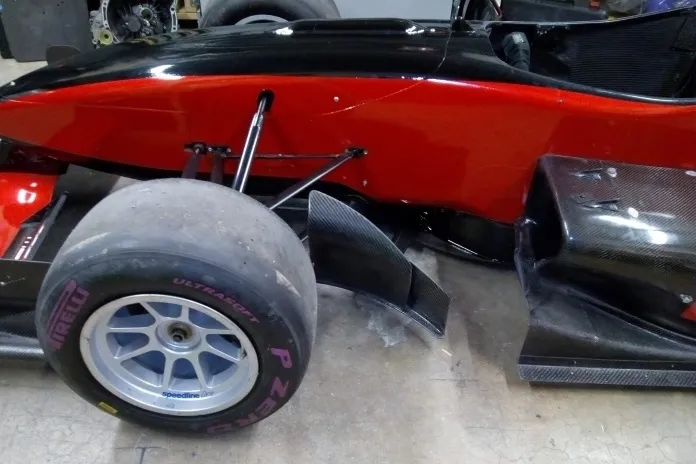

△John在F3上設計的破風板
為何在大學使用Artec 3D掃描儀？
就像John的項目一樣，工程或考古、設計、運動科學等其他領域的專業3D掃描對學生有極大的好處。學習最新技術，保證學生為未來職業道路做好充分準備，在計量學、逆向工程、遺跡保護等行業成為佼佼者。Artec 3D產品線可實現最精準的3D掃描，滿足不同規模的掃描任務。Artec 3D推出了大受歡迎的教育套餐，能與世界各地高校合作，倍感榮幸。面向大中小學、研究機構推出的特殊套餐提供了目前最高級的培訓工具和實踐機會，以培養下一代專業人士。
3D掃描初體驗大獲成功，威爾士三一圣大衛大學希望能在各類工程項目中繼續使用Artec 3D產品，用于摩托車、邊三輪摩托車的掃描。
