2022 年初，由美國宇航局NASA位于南加州的噴氣推進實驗室領導的冷可操作月球可展開臂 (COLDArm) 項目成功地將特殊齒輪集成到機械臂的部件中，該機械臂計劃在未來幾年投入到月球任務中。這些大塊金屬玻璃 (BMG) 齒輪集成到 COLDArm 的關節和執行器中，是通過改變游戲規則的開發大塊金屬玻璃（非晶態合金）齒輪項目開發的，可在低于華氏 280 度（負173攝氏度）的極端溫度下運行。與網友一起來洞悉技術的發展如何推動人類探索宇宙的能力進步。

© 南加州大學

開啟3D打印金屬玻璃的商業化進程

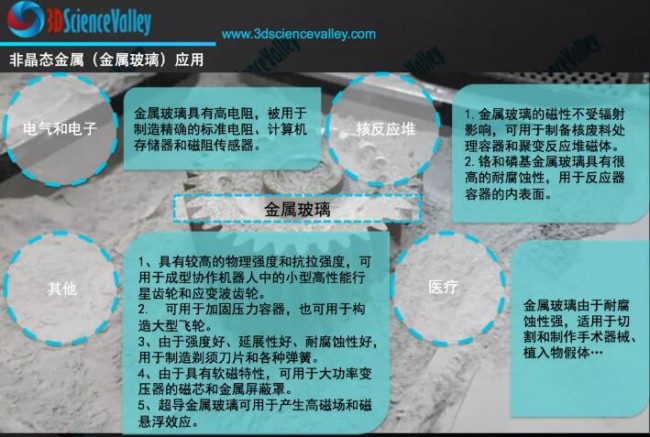

       非晶態金屬（金屬玻璃）又稱非晶態合金， 它既有金屬和玻璃的優點， 又克服了它們各自的弊病．如玻璃易碎， 沒有延展性．金屬玻璃的強度高于鋼， 硬度超過高硬工具鋼， 且具有一定的韌性和剛性， 所以， 人們贊揚金屬玻璃為“敲不碎、砸不爛”的“玻璃之王”

© 3D科學谷白皮書

      非晶態金屬集眾多優異性能于一身，如高強度、高硬度、耐磨以及耐腐蝕 等。這些優異的性能使其在航空航天、汽車船舶、裝甲防護、精密儀器、電力、 能源、電子、生物醫學等領域都存在廣泛的應用前景。根據ACAM亞琛增材制造中心，3D打印-增材制造的發展趨勢朝向多維度的深化層面，面向量產應用，3D打印突破當前應用對經濟性要求的限制，向應用端深度延伸走向產業化的一條發展路徑是實現結構更加復雜的產品。

 低溫運行的自潤滑齒輪

       據悉， NASA的COLDArm 項目中的機器人關節和執行器中的金屬玻璃齒輪合金具有無序的原子級結構，使其既堅固又富有彈性，足以承受這些異常低溫。典型的齒輪箱需要加熱才能在這樣的低溫下運行。BMG 齒輪電機已經過測試并在大約 -279 華氏度（-173 攝氏度）下成功運行，無需加熱輔助。這種齒輪電機是使機械臂能夠在極冷環境中運行的關鍵技術之一，例如在月球夜晚。

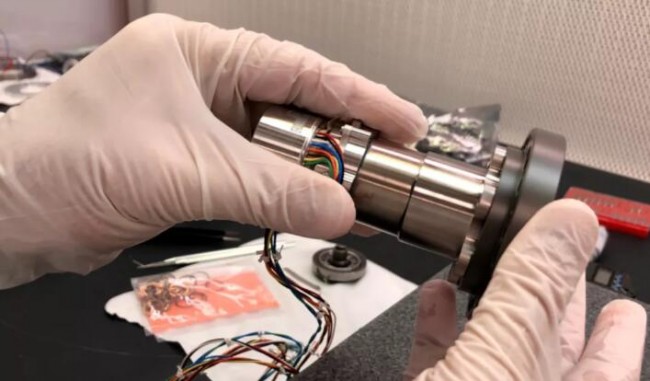

四個組裝的機器人關節之一，包括用于 COLDArm 機器人手臂每個關節的大塊金屬玻璃齒輪電機

© Motiv Space Systems, Inc.

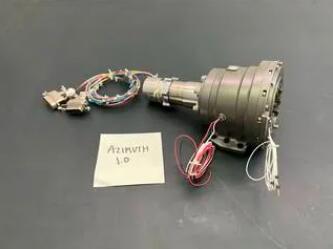

      包含BMG齒輪的四個關節中的每一個都將在手臂完全組裝后進行測試，機器人關節測試將包括測功機測試以測量扭矩/轉速和低溫?zé)嵴婵諟y試以了解設備如何在類似于太空的環境中應用。一旦通過測試，BMG 齒輪和 COLDArm冷可操作月球可展開臂將在月球、火星和海洋世界的極端環境中執行未來任務。

© Motiv Space Systems, Inc.

     COLDArm 項目由月球表面創新計劃資助，并由美國宇航局NASA空間技術任務理事會的改變游戲規則發展計劃管理。在NASA小型企業創新研究計劃下，一家名為Motiv Space Systems正在領導 COLDArm手臂和電機控制器的設計和制造，3D科學谷認為這或許將開啟協作機器人應用的新時代。

 高精度齒輪與協作機器人

         1990 年代中期，兩位西北大學教授以一個新術語為替代概念申請了專利：協作機器人。旨在與人類合作的協作機器人將更小、更智能、反應更靈敏、意識更強，具有更嚴格的自我控制和更好的舉止。從那以后的幾年里，人工智能和傳感器的飛躍使這些“更友好”的機器人成為現實，但成本仍然阻礙了它們的廣泛采用。然而，最大的成本因素并不總是先進的軟件和傳感器。還歸結為一些最基本的機器部件：例如齒輪，據悉，在某些協作機器人的制造中，高精度齒輪的成本至少是機械臂的一半。現在總部位于加利福尼亞州的 Amorphology 希望降低協作機器人的價格，這些技術最初是為從未用于人類互動的機器人（美國宇航局的行星漫游車）制造的。與地球上的大多數齒輪一樣，NASA 漫游車上的齒輪是由鋼制成的，既堅固又耐磨。但是鋼齒輪需要液體潤滑，而油在月球或火星表面等寒冷環境中效果不佳。因此，例如，美國宇航局的好奇號火星車每次準備開始滾動時都要花費大約三個小時來加熱潤滑油，消耗了大約四分之一的可自由支配的能量。金屬玻璃（非晶態合金）可以在其原子形成所有其他金屬共有的晶格結構之前從液態快速冷卻為固態。原子像玻璃一樣隨機排列，賦予了玻璃和金屬的材料特性。根據它們的組成元素——通常包括鋯、鈦和銅——金屬玻璃可能非常堅固，而且因?yàn)樗鼈儾皇墙Y(jié)晶的，所以金屬玻璃是有彈性的。

        大多數組合物還形成堅硬、光滑的陶瓷氧化物表面，這些特性共同為由一些非晶態金屬制成的齒輪提供了長壽命而無需潤滑的特點。這對 NASA 來說非常重要，因?yàn)榭梢栽诓粷櫥�齒輪箱的情況下運行齒輪箱。目前，Motiv Space Systems 公司為月球任務合作開發的冷可操作月球可部署臂 (COLDArm) 預計將使用大塊金屬玻璃齒輪在低至 -290 華氏度的溫度下運行，而無需安裝熱源。金屬玻璃（非晶態金屬）還有另一個特性，這些合金的設計具有低熔點，因?yàn)橐�制造金屬玻璃，必須讓合金冷卻得比結晶速度快，這種低熔點，加上它們的固有強度以及它們的體積在固化時幾乎沒有變化的事實，這可以大大降低制造齒輪等零件的成本。

         然而，金屬玻璃（非晶態金屬）的制造是充滿挑戰的過程，特別是通常需要高于其熔化溫度，并迅速冷卻，使其避免結晶，從而形成的非晶態金屬玻璃。制造過程需要非凡的冷卻速度，并限制了它們可以形成的厚度，因?yàn)檩^厚的部分很難被迅速冷卻。

         用鋼塊加工的最困難、最昂貴的齒輪部件是機械臂中最常見的部件之一：柔性花鍵，這是一種帶有齒形邊緣的極薄壁柔性杯。這是所謂的波動齒輪組件的核心部件，與其他齒輪組相比，柔性花鍵提供更好的精度、更高的扭矩和更低的齒隙。這消除了在具有多個關節的機器人肢體中可能會出現的定位錯誤。

柔性花鍵是看起來非常奇怪的齒輪，但它是精密機器人的核心和靈魂。根據3D科學谷的了解這就是用非晶態金屬成型可以最大程度節省成本的地方：成本大約是用鋼加工應變波齒輪的一半。

 自潤滑齒輪與金屬玻璃

      成型小型高性能行星齒輪和應變波齒輪成為于 2014年創立的 Amorphology的核心業務計劃。通過加州理工學院，該公司為NASA開發的技術獲得了多項專利。Amorphology 并不是第一家加州理工學院的金屬玻璃創新商業化的公司，但眾所周知，創建一家基于新材料的初創公司非常困難。這其中的困難包括需要為這種材料找到一個長期市場，而大塊金屬玻璃 (BMG) 齒輪是朝著大塊金屬玻璃持續商業成功邁出的一大步。2017年美國加州理工大學通過增材制造技術來獲得非晶態金屬的專利獲批，當時，該技術已與國際上著名的幾家大型企業開始展開商業合作對話。值得一提的是該專利的發明人Douglas Hofmann正是Amorphology公司的創始人。

       加州理工大學制造非晶態金屬的方法為：將第一層金屬合金表面高溫熔融；迅速冷卻這層熔融金屬合金，凝固形成非晶態金屬的第一層；然后在此基礎上進行下一層的加工。在這個過程中使用的是“噴涂技術”應用至每一層，包括等離子噴涂、電弧噴涂等方法。“噴涂技術”可以使用的原材料包括：金屬絲和金屬粉末。根據3D科學谷的市場研究，該“噴涂技術”為DED直接能量沉積3D打印技術。

 低溫運行的自潤滑齒輪

       非晶態金屬進入商業化在2017年已經成為金屬增材制造界的熱門話題。根據3D科學谷的市場觀察，此前，EOS還投資非晶態金屬3D打印初創企業Exmet，Exmet是從2016年起與德國材料巨頭Heraeus集團合作研發非晶態金屬3D打印技術，與加州理工大學所使用的DED技術不同的是，Exmet在工廠中配備了一臺EOS M 290 金屬3D打印機，用于制造高性能的非晶態金屬零部件。

       Exmet公司還與賀利氏（Heraeus )合作研發非晶態金屬3D打印技術，賀利氏在2019年4月初發布了他們通過SLM （選區激光熔化）3D打印技術制造的非晶態金屬齒輪。賀利氏表示是迄今為止全球最大的非晶態金屬部件，他們正在突破非晶態金屬的制造界限，為制造業開辟非晶態金屬的全新設計可能性。賀利氏開發的3D打印非晶態金屬齒輪采用拓?fù)鋬?yōu)化結構，與傳統制造工藝相比，齒輪重量能夠減輕50％。賀利氏通過SLM 3D打印技術，在非晶態金屬齒輪的尺寸和設計復雜性方面重新定義了傳統技術的限制，改變了這類材料的設計可能性。

     根據中國科學院物理研究所，中國近10年在金屬玻璃基本科學問題上取得了令國際矚目的研究成果。例如：在金屬玻璃中Beta弛豫的發現和表征,金屬玻璃的流變機制,金屬玻璃中的相變,金屬玻璃的斷裂準則,金屬玻璃斷裂形貌特征的物理解釋,金屬玻璃的彈性模型等研究。半個世紀以來,金屬玻璃已發展成為航天航空等高技術和手機、手提電腦等時尚品爭相選用的材料。作為兼有玻璃、金屬、固體和液體特性的新型金屬材料,金屬玻璃保持了金屬材料的很多最高記錄,比如：迄今為止,金屬玻璃是最強和最軟的金屬材料,是最強的穿甲材料,是最容易加工成型的金屬材料,是最耐蝕的金屬材料,是最理想的微、納米加工材料之一。金屬玻璃具有遺傳、記憶、軟磁、大磁熵等特性,還是研究材料科學和凝聚態物理中一些重要問題的模型體系。
