Formlabs SLS 3D打印機為燒傷患者制作面罩
時間：2023-04-12 09:52 來源：南極熊 作者：admin 閱讀：次
兒童康復中心Romans
Ferrari一直致力于燒傷兒童康復診療，位于法國里昂附近，在治療嚴重面部燒傷方面經驗豐富，一般情況下，使用特殊的壓縮面罩(面具）使皮膚更有彈性并降低疤痕和并發癥的風險，但傳統生產方法制造的面罩可能會誘發年輕患者的創傷后應激障礙
(PTSD)，因此 Romans Ferrari 著手尋找更好的恢復性燒傷治療方法，2023年4月，南極熊獲悉，Romans Ferrari選擇了Formlabs的Fuse 1 SLS 3D打印機制造面具。
Romans Ferrari在處理兒童嚴重面部燒傷方面具有很多的經驗，避免各種疤痕并發癥。醫療團隊會快速對傷口進行表皮化處理，從而降低感染和體液失衡的風險，然后帶領患者進行康復治療，對燒傷的皮膚進行加壓包扎，并進行結合淋浴和理療等方法。加壓裝置在這個階段非常重要，因?yàn)樗鼈兛梢愿纳瓢毯圪|(zhì)地，幫助疤痕成熟和愈合，并防止并發癥。用于面部燒傷的加壓面罩傳統上由石膏模型制成，制作石膏面具的整個過程會讓患者感到十分不舒服。因?yàn)榛颊咝枰o止不動半個多小時的，以便于石膏的充分固定，這對于兒童而言尤為困難，有時患者還會出現創傷后應激障礙的癥狀。
正如 Centre Romans Ferrari 的身體和醫療康復醫生 Sara Arias 所解釋的那樣，“它要求患者在持續約半小時的石膏固定期間保持靜止，這可能很困難，尤其是對于兒童而言，并且可能重新激活創傷后應激障礙的癥狀，因?yàn)榭噹в悬c(diǎn)熱，患者臉上有時會感到不適。”

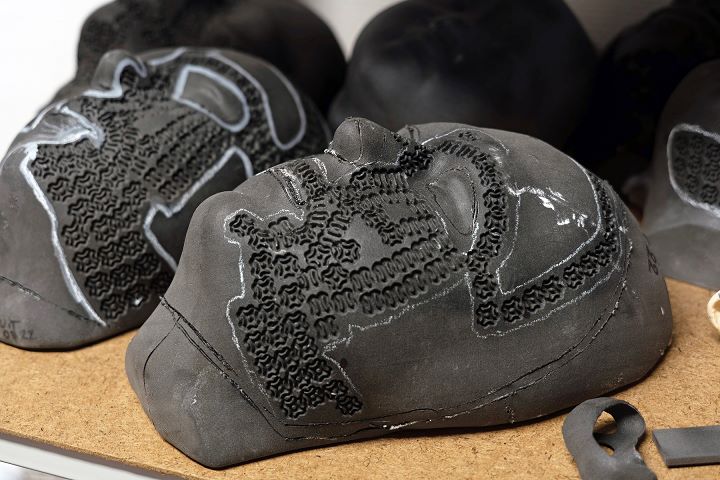

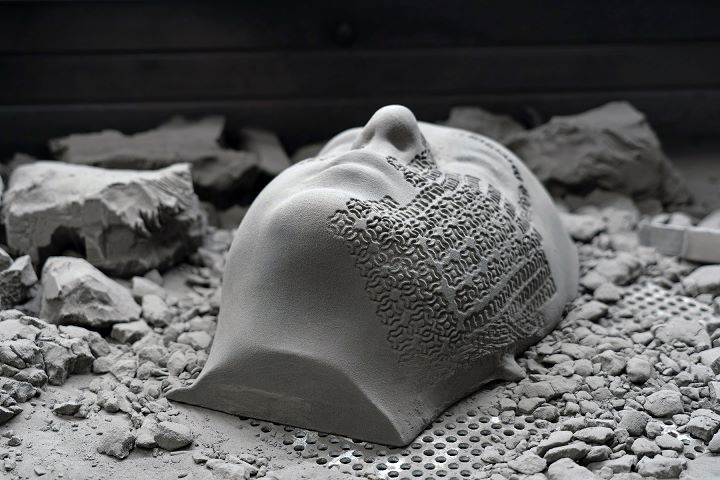

△這些面具是在 Fuse 系列 SLS 3D 打印機上進行 3D 打印的。
Veauville 與École Centrale de Lyon的工程專業學生團隊合作，評估 3D 打印是否是直接生產面具的可行性。在對多項技術進行了六個月的研究并評估了測試打印后，他們確定3D打印可用于制造面具的模具。
據世界衛生組織稱，燒傷是非致命性兒童傷害的第五大最常見原因。華盛頓大學研究人員撰寫的一篇論文解釋說，兒科燒傷的治療“值得特別關注”，因?yàn)椤盁齻颊叩乃劳鲲L(fēng)險很高，燒傷患者的身體和心理都會受到很大的影響，而且目前嚴重缺乏全球燒傷和兒科護理能力。”
由于將制造面具這個過程外包是一個成本高昂且漫長的過程，因此 Romans Ferrari 需要一個就地解決方案。Formlabs的機器由于其價格合理、打印性能較強受到了Romans Ferrari 的青睞。
制造面具的過程可分為以下步驟：
●數字化工作流程的第一步是對患者面部進行 3D 掃描，然后使用 CAD 軟件設計面罩。在掃描之前，醫生會在患者身上輕輕標記設備 (DMDG) 的位置。這些設備為燒傷治療和疤痕進展提供更有針對性的支持。
●技術人員使用數字筆將雕刻的 DMDG 浮雕細節添加到 CAD 軟件中的設計中。

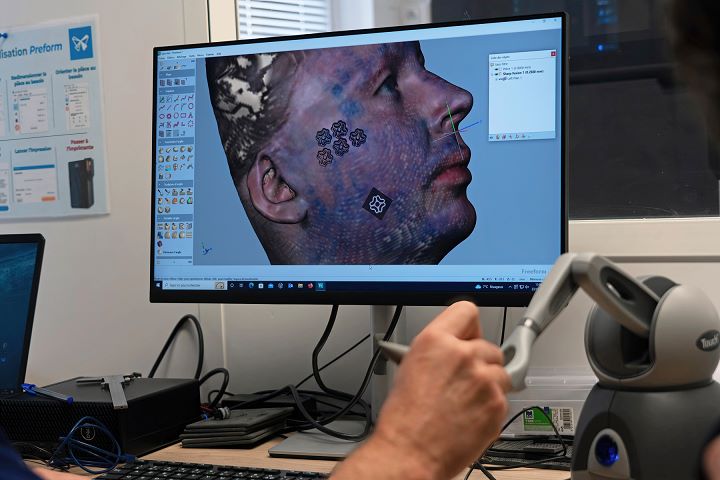

△在創建可 3D 打印模型之前，矯形假肢師使用數字筆將目標浮雕精確地添加到設計中。

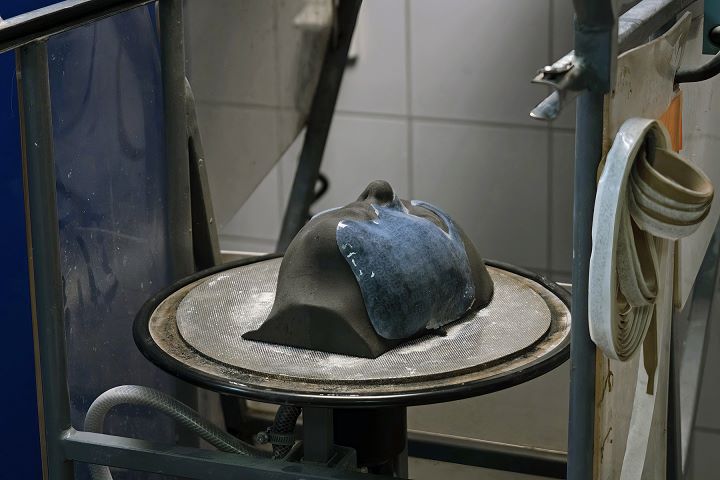

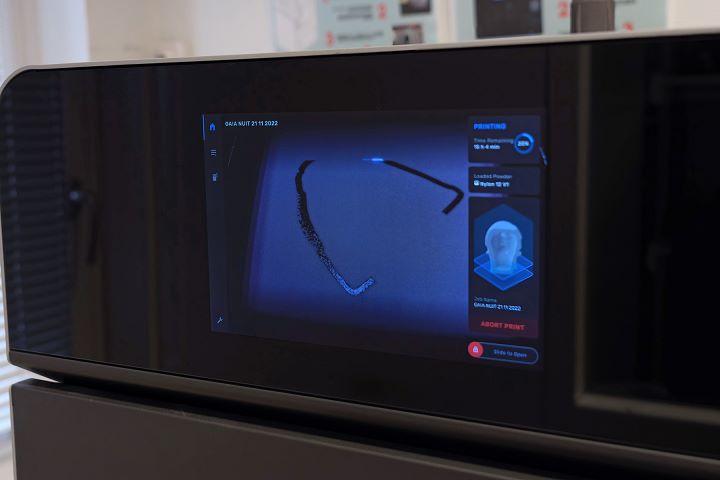

●最后，面具的模具在 Fuse 1 SLS 3D 打印機上打印，整個過程非常直觀，新用戶可以快速輕松地制作高精度面罩。然后將模具用作正片，用塑料熱成型定制面罩。
Arias 博士解釋說：“新的工作流程]更快，對患者來說也更舒適，因?yàn)樗麄兏杏X不到臉上的石膏條，3D打印的效果一直都令人滿意。現在最主要的問題是如何以足夠的精度放置 DMDG 設備。有必要根據需要的區域，以非常精確的方式將這些不同形狀的浮雕放置在疤痕上。”

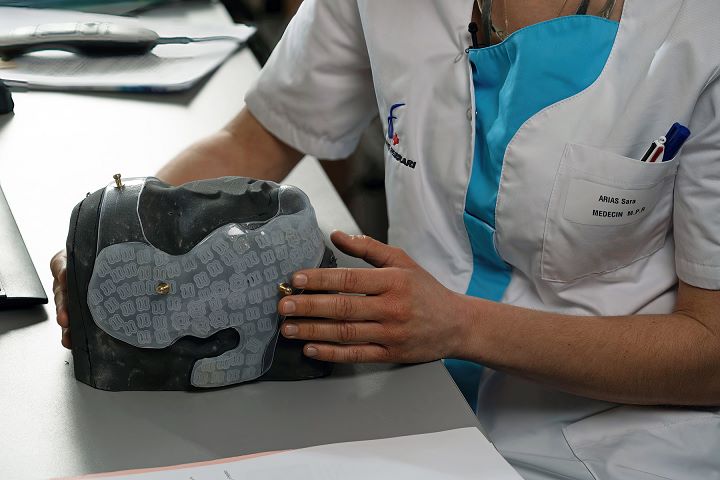

△給患者戴上口罩，患者說整個過程舒服多了，因?yàn)樗麄儾挥妹樕系母嗨帡l。

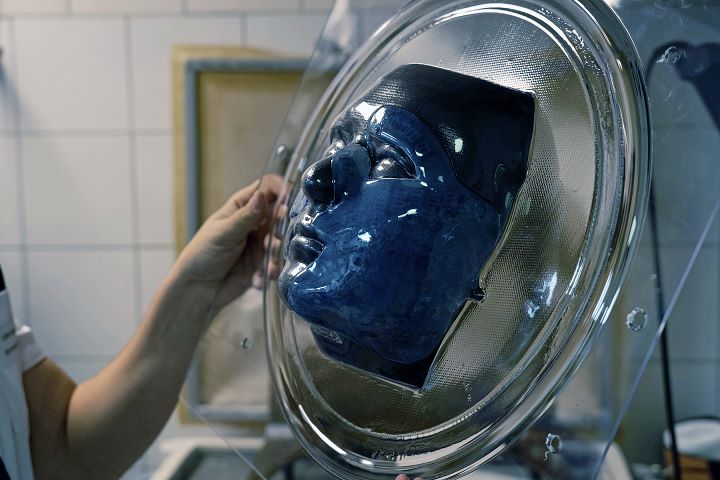

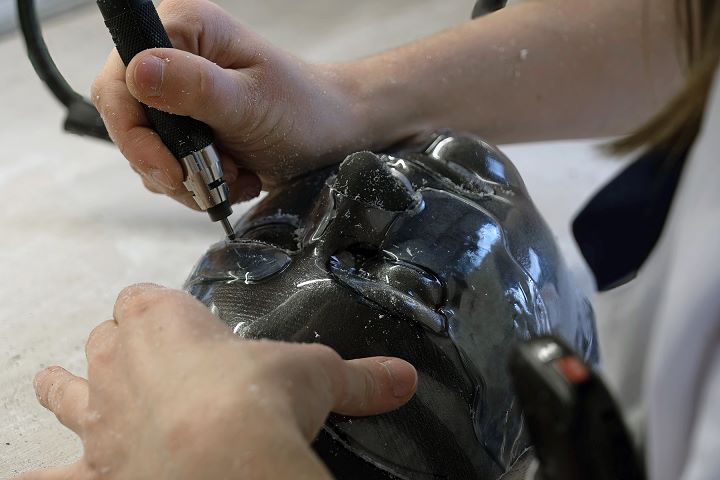

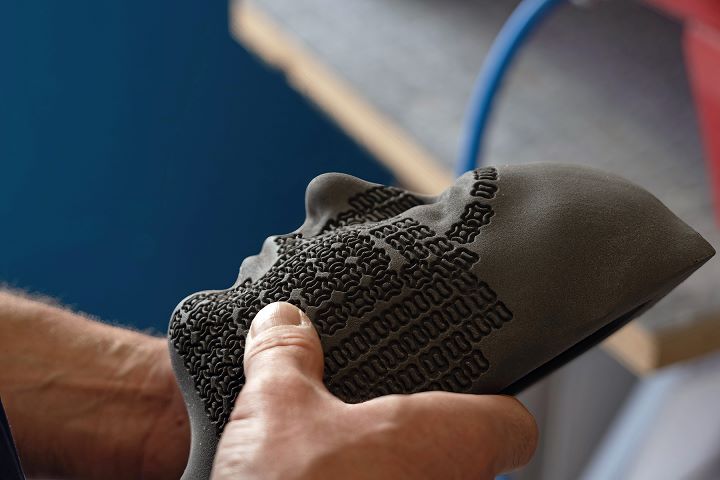

△這些浮雕是在硅膠 3D 打印模具上手工制作的，然后作為正片，用透明塑料片熱成型最終面具。
該團隊已經使用新的工作流程在一年內制作了 100 多個面具。由于使用了 3D 打印等數字技術，Romans Ferrari 還與意大利的診所合作，并與無國界醫生組織合作。在約旦，醫生可以掃描患者的面部，并將文件發送到法國的中心，該中心制造壓縮面罩并將它們運回約旦。
燒傷患者評價說：”一年多來我每天都戴著它。起初，它有點奇怪，不是很舒服，你想把它摘下來，而且感覺有點癢，但在那之后，你就會習慣它，整個面罩對皮膚的恢復有積極影響。”
Romans Ferrari在處理兒童嚴重面部燒傷方面具有很多的經驗，避免各種疤痕并發癥。醫療團隊會快速對傷口進行表皮化處理，從而降低感染和體液失衡的風險，然后帶領患者進行康復治療，對燒傷的皮膚進行加壓包扎，并進行結合淋浴和理療等方法。加壓裝置在這個階段非常重要，因?yàn)樗鼈兛梢愿纳瓢毯圪|(zhì)地，幫助疤痕成熟和愈合，并防止并發癥。用于面部燒傷的加壓面罩傳統上由石膏模型制成，制作石膏面具的整個過程會讓患者感到十分不舒服。因?yàn)榛颊咝枰o止不動半個多小時的，以便于石膏的充分固定，這對于兒童而言尤為困難，有時患者還會出現創傷后應激障礙的癥狀。
正如 Centre Romans Ferrari 的身體和醫療康復醫生 Sara Arias 所解釋的那樣，“它要求患者在持續約半小時的石膏固定期間保持靜止，這可能很困難，尤其是對于兒童而言，并且可能重新激活創傷后應激障礙的癥狀，因?yàn)榭噹в悬c(diǎn)熱，患者臉上有時會感到不適。”
△這些面具是在 Fuse 系列 SLS 3D 打印機上進行 3D 打印的。
Veauville 與École Centrale de Lyon的工程專業學生團隊合作，評估 3D 打印是否是直接生產面具的可行性。在對多項技術進行了六個月的研究并評估了測試打印后，他們確定3D打印可用于制造面具的模具。
據世界衛生組織稱，燒傷是非致命性兒童傷害的第五大最常見原因。華盛頓大學研究人員撰寫的一篇論文解釋說，兒科燒傷的治療“值得特別關注”，因?yàn)椤盁齻颊叩乃劳鲲L(fēng)險很高，燒傷患者的身體和心理都會受到很大的影響，而且目前嚴重缺乏全球燒傷和兒科護理能力。”
由于將制造面具這個過程外包是一個成本高昂且漫長的過程，因此 Romans Ferrari 需要一個就地解決方案。Formlabs的機器由于其價格合理、打印性能較強受到了Romans Ferrari 的青睞。
制造面具的過程可分為以下步驟：
●數字化工作流程的第一步是對患者面部進行 3D 掃描，然后使用 CAD 軟件設計面罩。在掃描之前，醫生會在患者身上輕輕標記設備 (DMDG) 的位置。這些設備為燒傷治療和疤痕進展提供更有針對性的支持。
●技術人員使用數字筆將雕刻的 DMDG 浮雕細節添加到 CAD 軟件中的設計中。
△在創建可 3D 打印模型之前，矯形假肢師使用數字筆將目標浮雕精確地添加到設計中。
●最后，面具的模具在 Fuse 1 SLS 3D 打印機上打印，整個過程非常直觀，新用戶可以快速輕松地制作高精度面罩。然后將模具用作正片，用塑料熱成型定制面罩。
Arias 博士解釋說：“新的工作流程]更快，對患者來說也更舒適，因?yàn)樗麄兏杏X不到臉上的石膏條，3D打印的效果一直都令人滿意。現在最主要的問題是如何以足夠的精度放置 DMDG 設備。有必要根據需要的區域，以非常精確的方式將這些不同形狀的浮雕放置在疤痕上。”
△給患者戴上口罩，患者說整個過程舒服多了，因?yàn)樗麄儾挥妹樕系母嗨帡l。
△這些浮雕是在硅膠 3D 打印模具上手工制作的，然后作為正片，用透明塑料片熱成型最終面具。
該團隊已經使用新的工作流程在一年內制作了 100 多個面具。由于使用了 3D 打印等數字技術，Romans Ferrari 還與意大利的診所合作，并與無國界醫生組織合作。在約旦，醫生可以掃描患者的面部，并將文件發送到法國的中心，該中心制造壓縮面罩并將它們運回約旦。
燒傷患者評價說：”一年多來我每天都戴著它。起初，它有點奇怪，不是很舒服，你想把它摘下來，而且感覺有點癢，但在那之后，你就會習慣它，整個面罩對皮膚的恢復有積極影響。”
