厄瓜多爾“三峽”工程高效運轉：先臨高精度三維掃描技術助力水輪機檢測與維修
時間：2024-11-15 08:51 來源：未知 作者：admin 閱讀：次
水輪機作為水力發電的核心設備，其性能與狀態直接關系到水電站的整體效能與長期運行的可靠性。為了保障水輪機能夠穩定運轉，定期進行檢測與維修工作尤為重要。在這一過程中，高精度三維掃描技術正逐步成為水電設備檢修領域的創新工具，極大地推動了水輪機檢修效率與質量的飛躍。
項目背景
科卡科多-辛克雷（Coca Codo Sinclair，簡稱CCS）水電站總裝機容量150萬千瓦，共安裝了8臺沖擊式水輪機組，是厄瓜多爾規模最大、外資投入最多的水電站，號稱厄瓜多爾的“三峽”工程，能夠滿足該國近三分之一的電力需求。

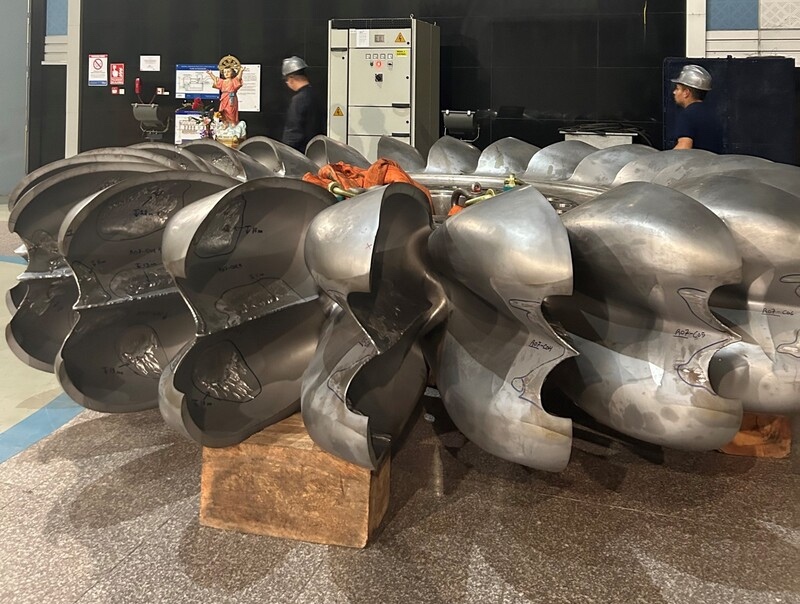

△科卡科多-辛克雷水電站與水輪機
在日常運行中，水輪機葉片在大約一個月內會因沙子和礫石而略有磨損。使用到第三個月時，水輪機便需要維修。因此，CCS水電站每隔三個月將水輪機送到智利或厄瓜多爾的水輪機和工業零件研究和回收中心（CIRT）進行維修。然而，對于CCS水電站來說，來回運輸水輪機既昂貴又耗時，他們想要尋求一種更高效、更具成本效益的3D掃描技術。

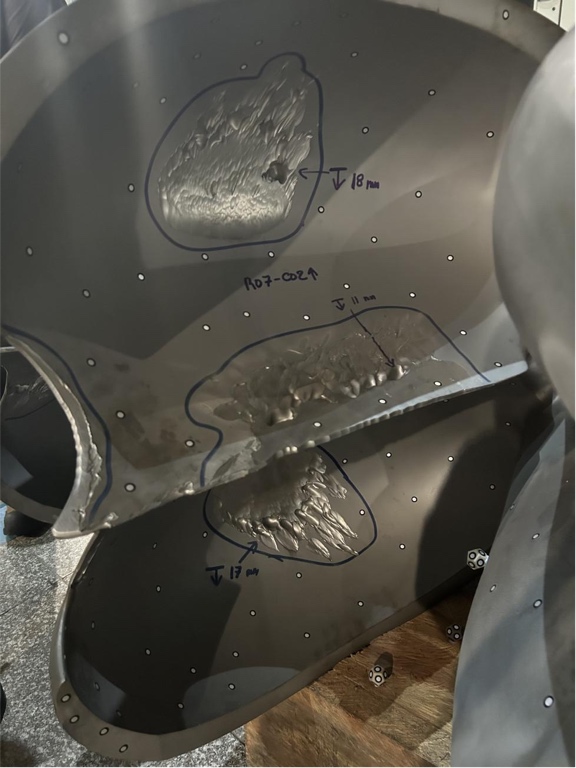

△水輪機的磨損情況
面對這一挑戰，CCS水電站了解到了先臨天遠推出的FreeScan Combo計量級雙光源手持三維掃描儀，經過現場演示后，他們一致認為這是一種經濟高效的解決方案，能夠提高水輪機葉片檢測和維修的效率。
具體應用
先臨天遠的三維掃描儀為水輪機這類大型工件的檢測帶來了極大的便利，F(xiàn)reeScan Combo的設備重量?jī)H有630克，十分便攜，技術人員可以輕松地將其帶到水電站現場進行掃描。此外，其小巧的體積也方便在水輪機葉片之間的狹窄空間內靈活工作。因此，CCS水電站無需再進行水輪機的返廠維修，既不影響工作進度，也節省了設備運輸?shù)拇罅抠Y金。

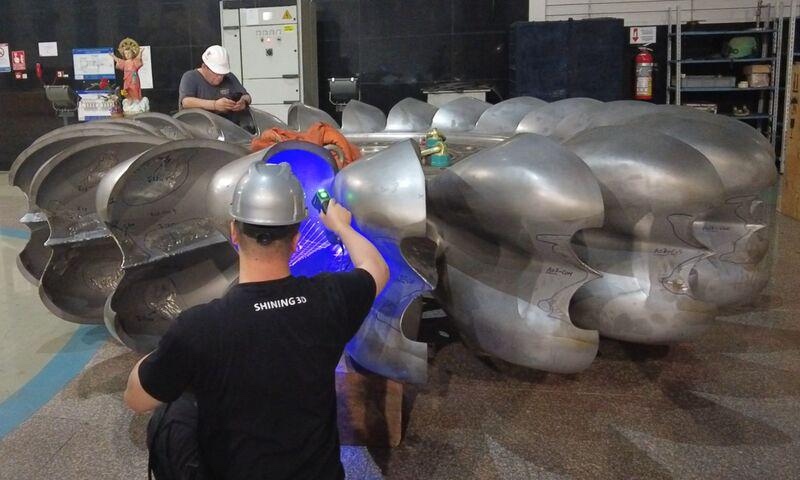

△使用FreeScan Combo在狹窄空間內進行三維掃描
在掃描性能上，F(xiàn)reeScan Combo同樣表現出色。激光模式下，F(xiàn)reeScan Combo每秒可以獲取350萬個三維數據點，精度可達0.02mm，掃描過程快速流暢，能夠精準捕捉物體表面磨損特征。FreeScan Combo的高速掃描模式可以快速獲取水輪機等大型物體的全局?jǐn)?shù)據，而在葉片磨損區域使用精細掃描模式能夠獲取更詳細的數據，有助于確定磨損程度并進行更準確的維修。

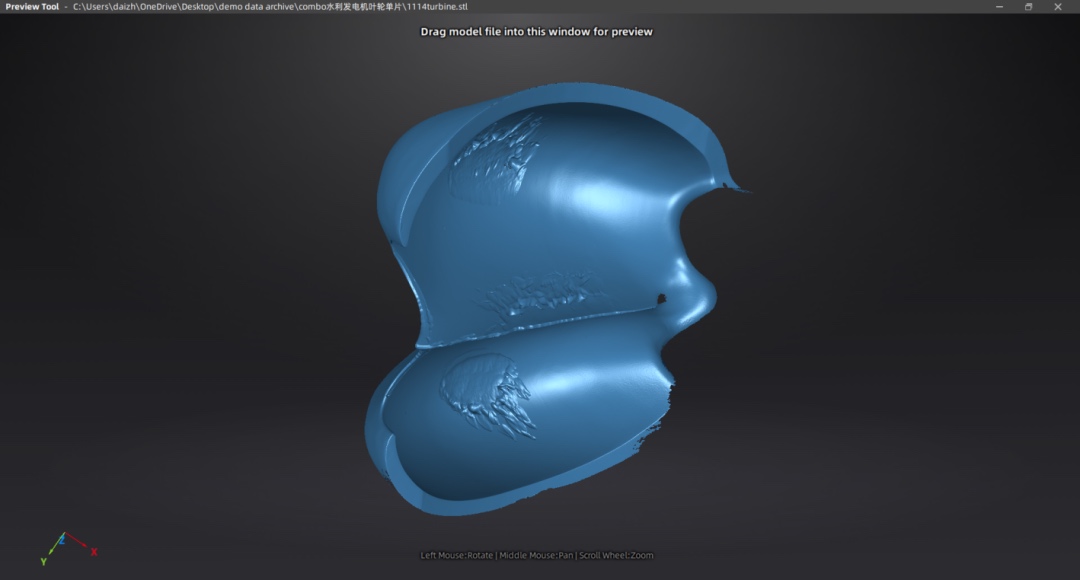

△用于水輪機檢測的3D數據
在CCS水電站的維修過程中，技術團隊使用FreeScan Combo對水輪機葉片進行掃描后，將獲取的數據與原始CAD模型導入軟件中進行對比，形成葉片磨損偏差報告。報告通過直觀的色譜偏差來顯示不同區域的厚度差異，為維修工作提供了準確可靠的依據，輔助檢修人員快速判斷各個位置的磨損情況，對葉片表面產生磨損或缺陷的部位高效準確地進行修復。
通過先臨天遠的三維掃描解決方案，CCS水電站在大型水能設備的質量控制方面取得了顯著成效，制定了對水輪機等大型設備進行檢測與維修的完整流程，水輪機的檢修工作效率得到了顯著提升，并節約了運輸成本，為水電站的高效運轉提供了有力保障。
隨著三維掃描技術在厄瓜多爾CCS水電站的成功應用，先臨天遠也將繼續推出更加先進、智能的三維檢測解決方案，積極擁抱數字化轉型的浪潮，攜手全球合作伙伴為全球能源產業的繁榮發展貢獻更多智慧與力量！
在案例中，水輪機的葉片窄縫狹小，F(xiàn)reeScan Combo計量級雙光源手持3D掃描儀這款產品小巧靈活，掃描物體一些狹小的拐角部分的數據亦可輕松獲取，外出作業攜帶也非常方便。同時，其采用雙光源設計，激光模式下精度可達0.02mm，掃描快速高效，能夠滿足應用需求。
