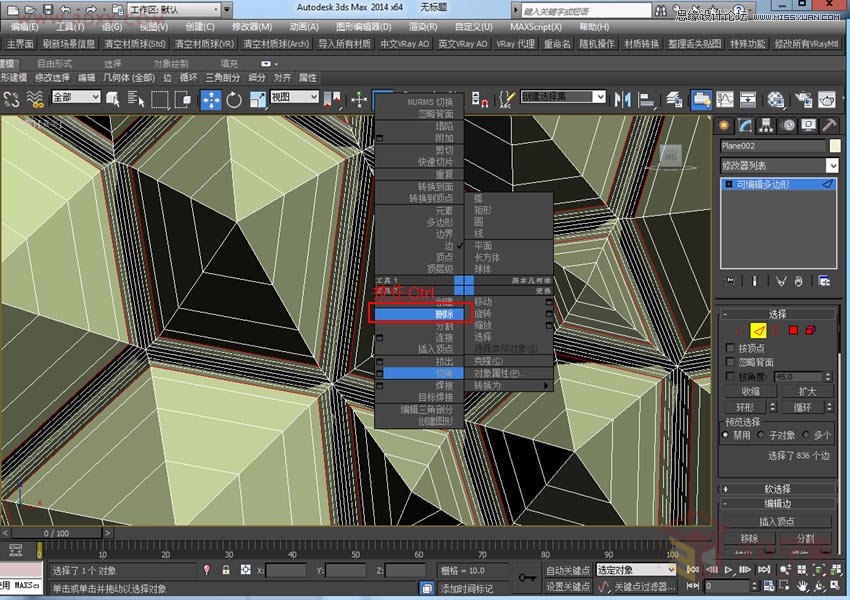

第十三步，此時，我們按住Ctrl鼠標右鍵選擇刪除。

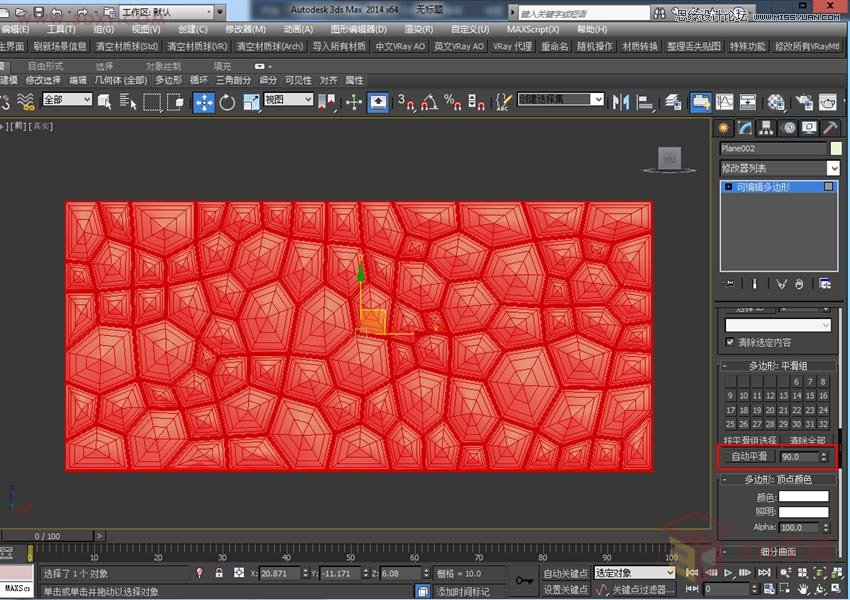

第十四步，選擇所有的面給光滑組，自動平滑90度。

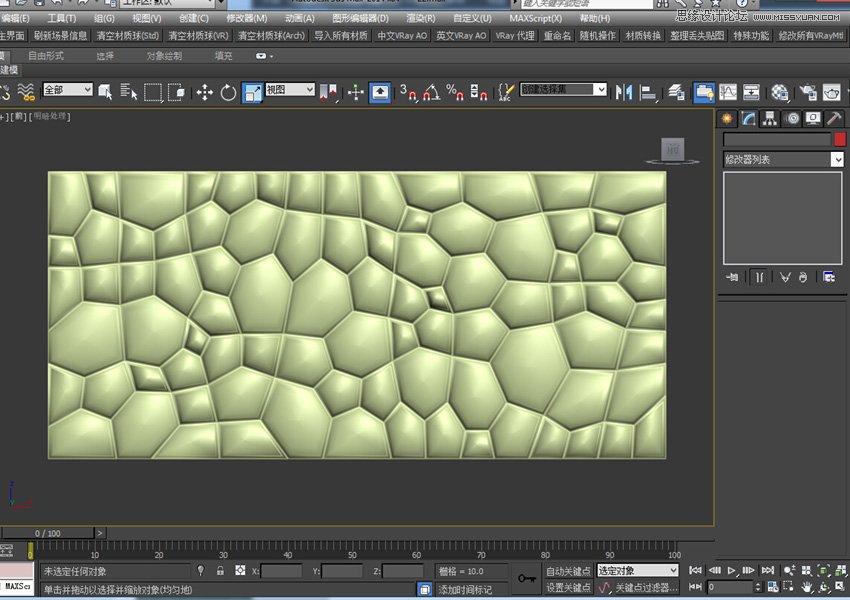

最后，我們看下效果。

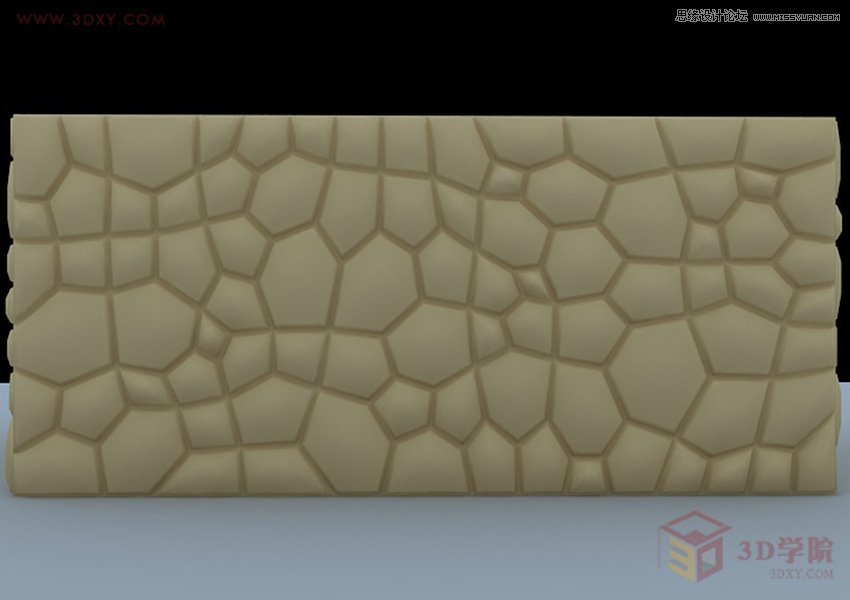

渲染下看看。
石墨建模工具對于多邊形建模來說節省了很多復雜的步驟，大家不妨多研究研究，軟件的不斷更新，也使建模速度越來越快。
3DMAX詳細解析水立方外造型建模教程
時間：2016-02-21 20:36 來源：未知 作者：中國3D打印網 閱讀：次
石墨建模對于3D設計師們來說其實并不陌生了,在max2010版以上的版本，石墨建模就已經存在了，它能快速有效的完成一系列Poly建模工作。石墨建模工具實際上就是內置了polyboost的模塊，把多邊形建模工具向上提升到全新層級，提供至少有100種新的工具, 可以自由地設計和制作復雜的多邊形模型。
石墨(Graphite)建模工具分為三個部分：Graphite Modeling Tools(石墨建模工具)、Freeform(自由形式)和Selection(選擇)。鼠標放置在對應的按鈕上，就會彈出相應的命令面板。

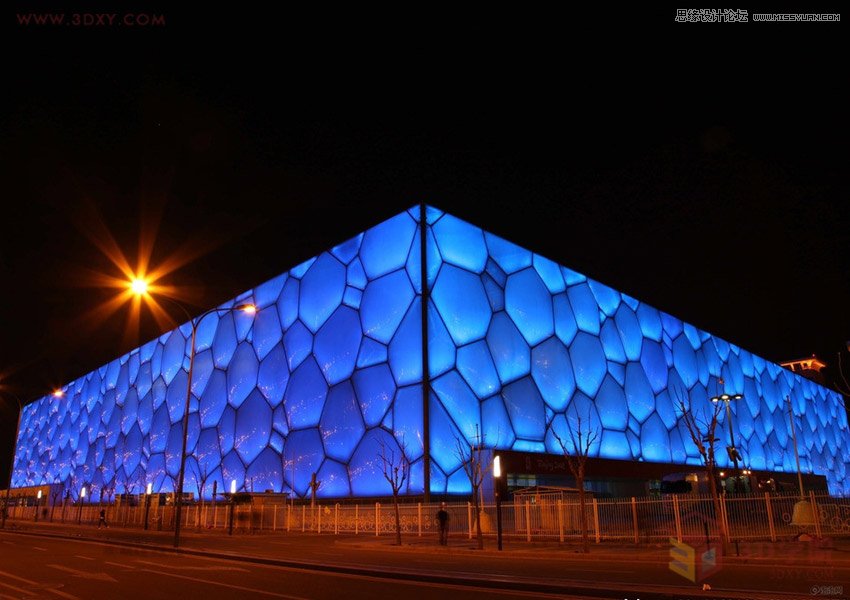

下面我們就運用這個石墨工具來簡單完成一個小的實例，首先，我們看一下我們的參照圖。
我們要做的實例就是這個圖片中水立方外面的結構。首先我們可以分析一下這個結構的外面，它是由很多個不規則的多邊形組合而成的長方體結構。每個面大致相同，所以我們就拿它的一面來舉例制作。

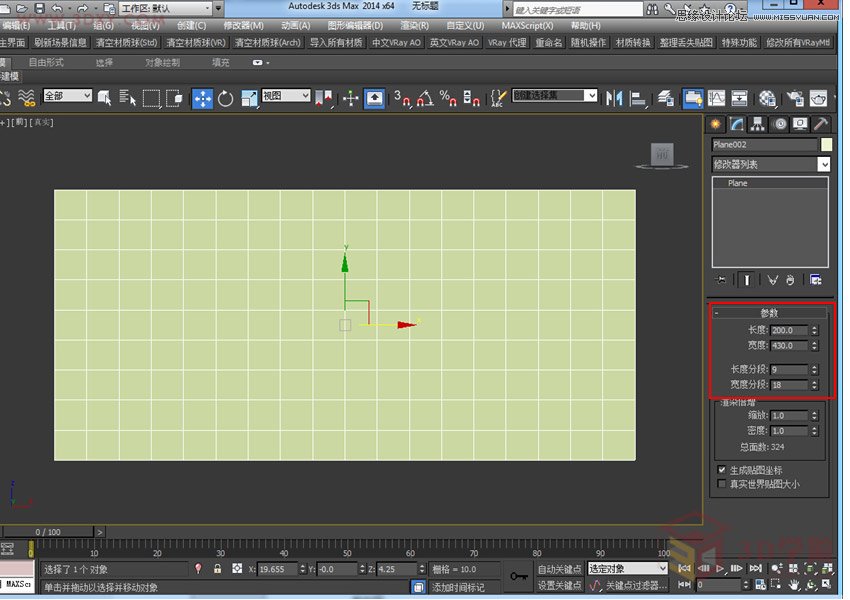

第一步，我們在基本幾何體中找的平面(plan)命令。在前視圖中我們創建一個片。參數如圖。

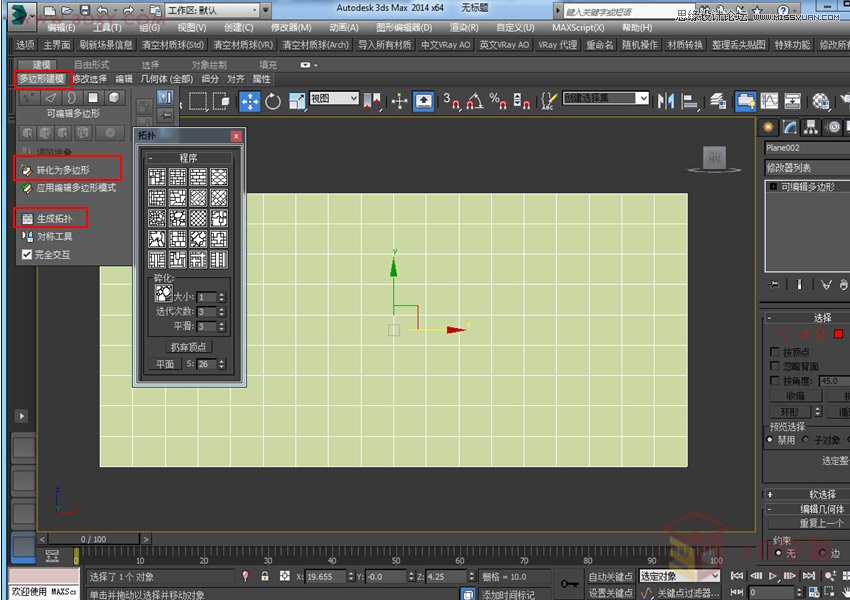

第二步，就用到了我們前面所講的石墨建模工具，模型在選中的情況下，選擇工具欄中的“建模—轉為多邊形—拓撲工具”。

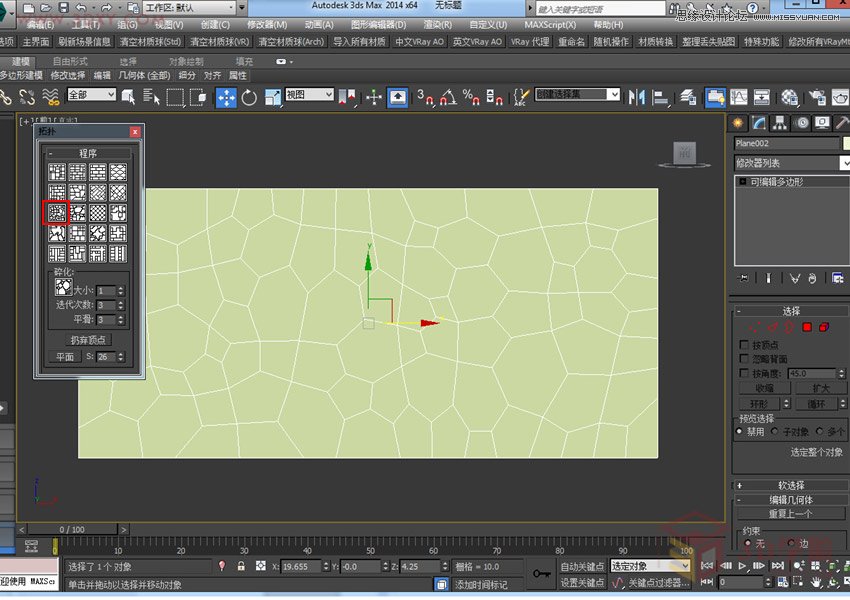

我們選擇“拓撲”中的“蒙皮”，可以看到我們的模型線分布快速的發生的變化。

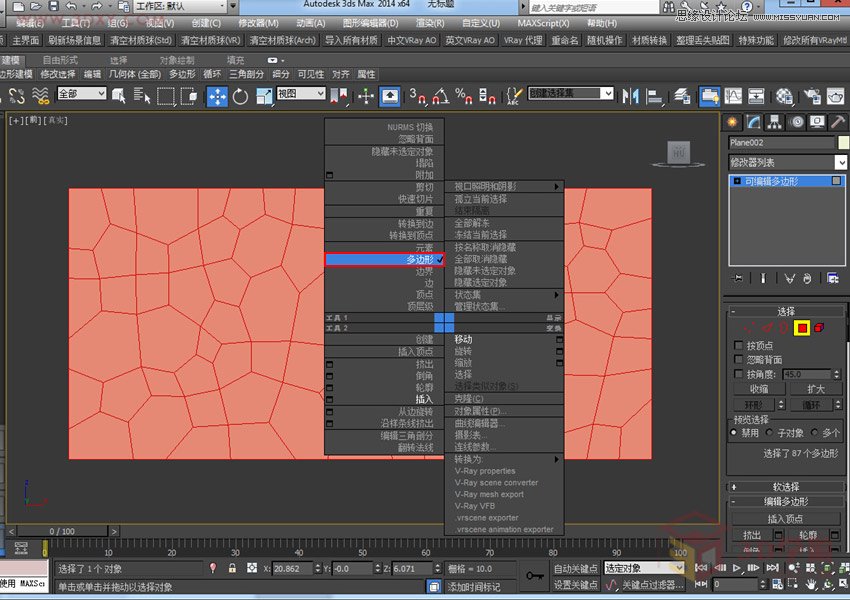

第三步，鼠標右鍵選擇“多邊形”，將所有的面選中。

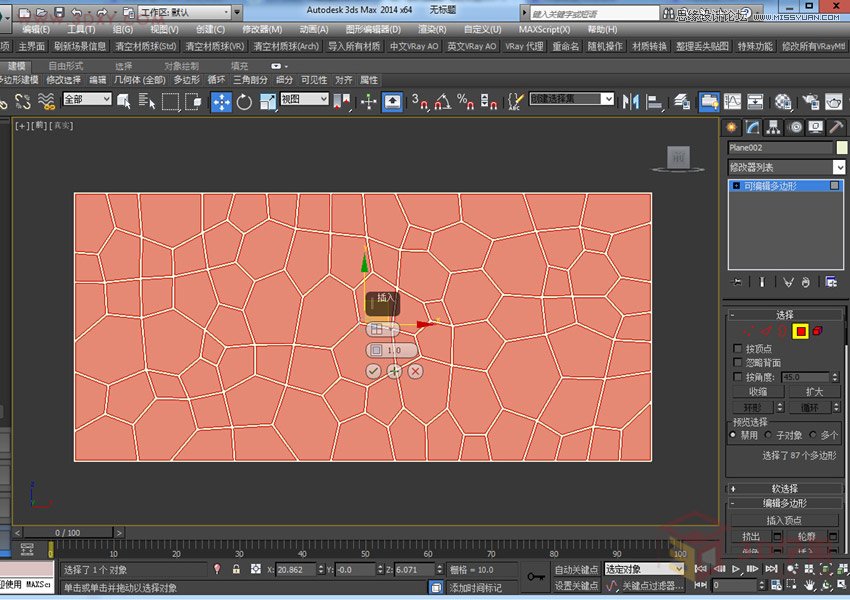

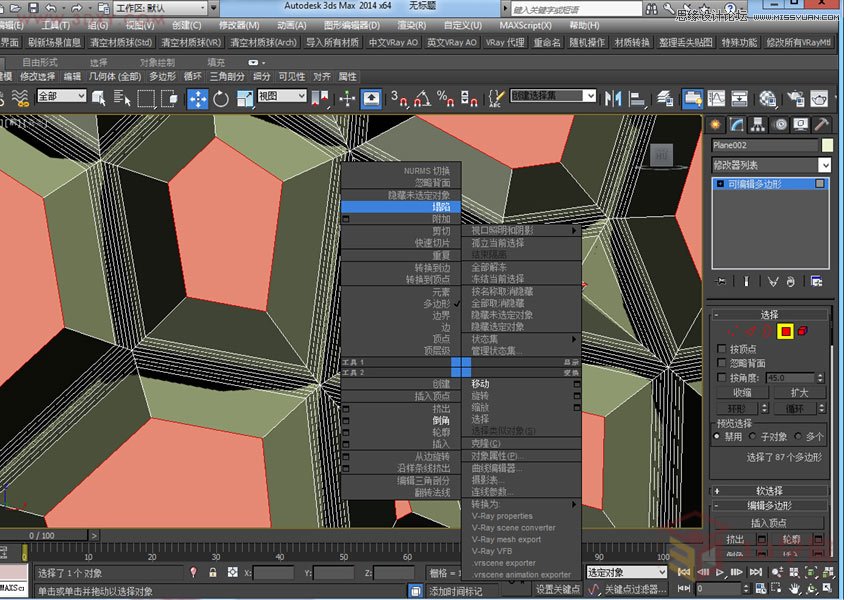

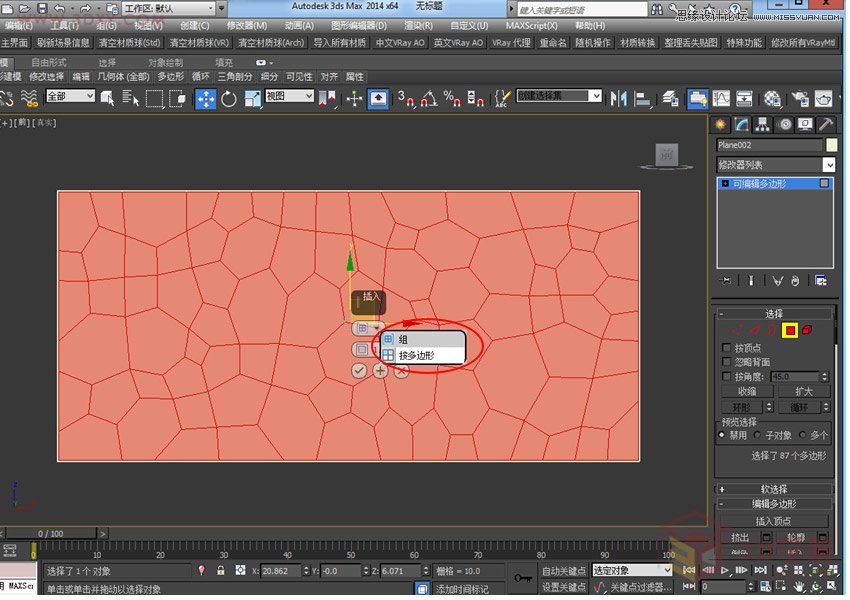

第四步，右鍵我們選擇插入命令內，然后選擇多邊形。
第五步，按住Ctrl鍵，同時選擇邊級別。

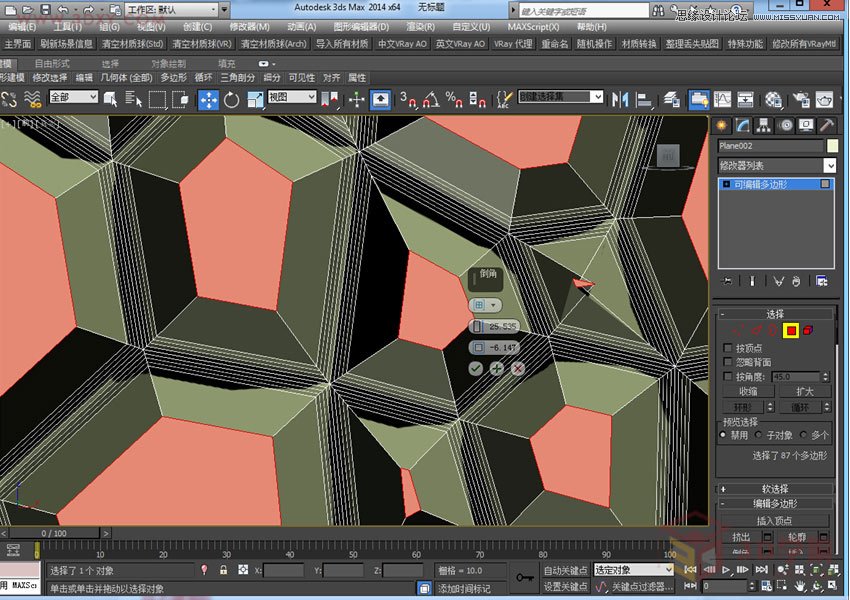

第六步，返回面級別，倒角。

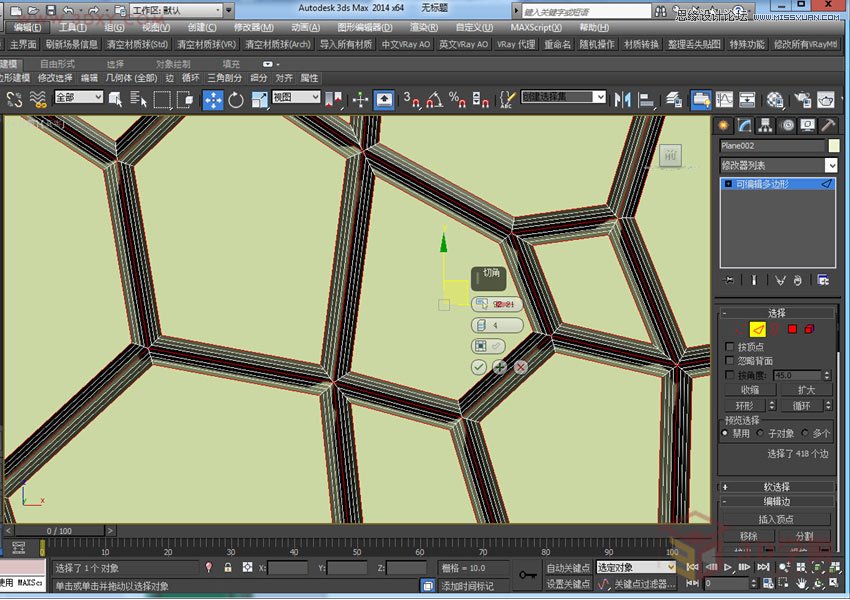

第七步，轉回邊級別，右鍵切角，參考參數如圖：

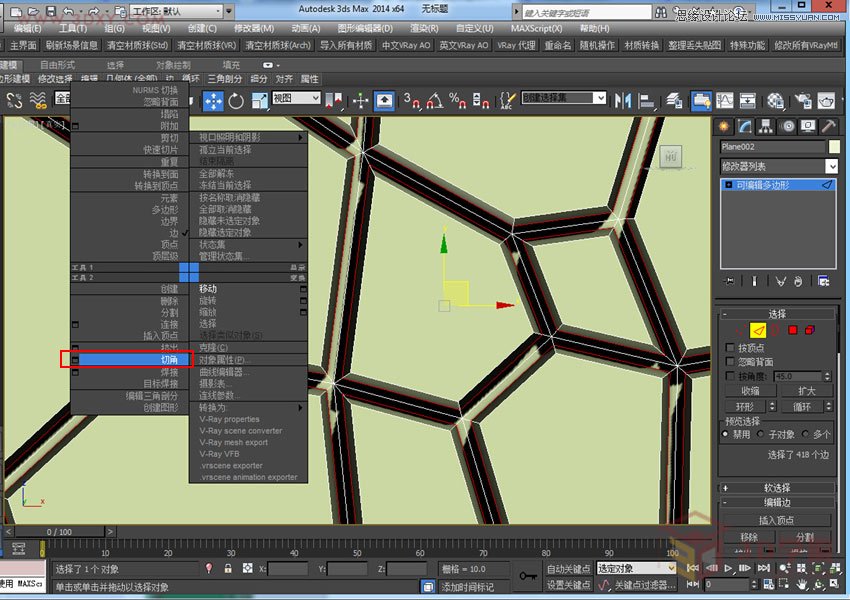

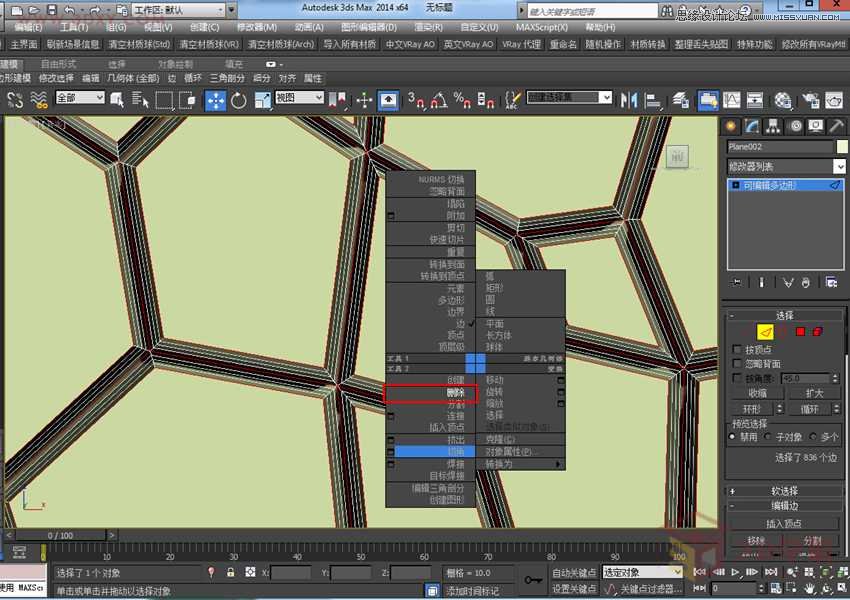

第八步，按住Ctrl鍵，同時鼠標右鍵，選擇刪除。

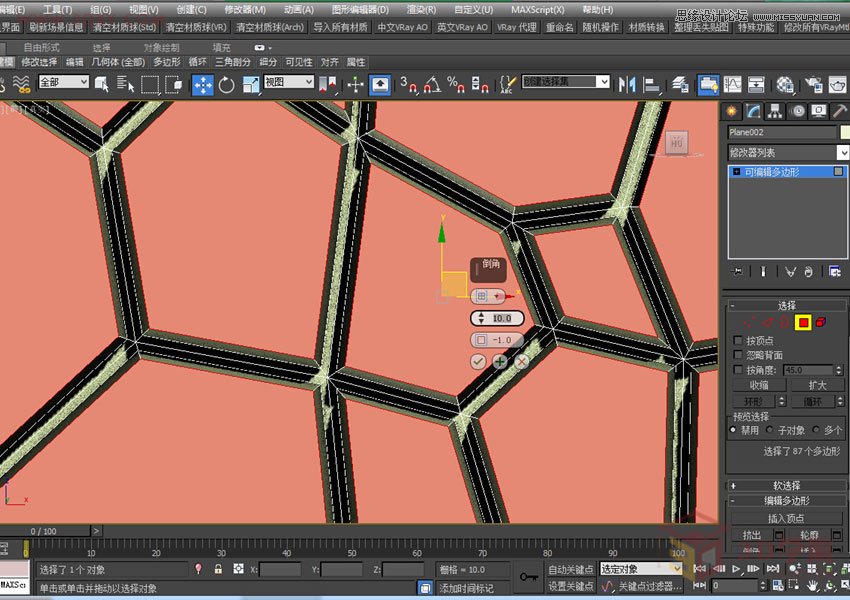

第九步，轉到面級別，繼續右鍵執行倒角命令。(注：為了效果看著明顯一些特意將倒角弄的高了些，如果為了美觀的話，盡量不要將倒角設置的太高。)

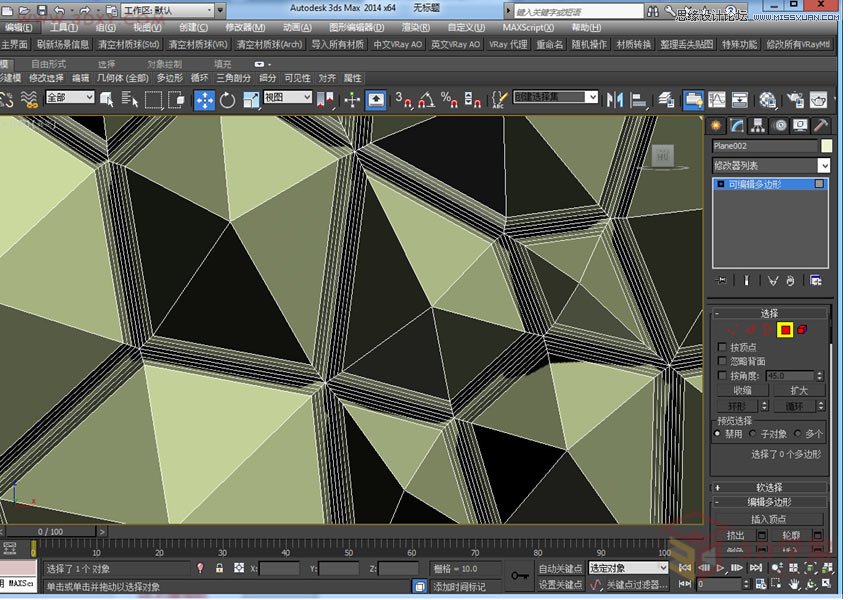

第十步，在此時，倒角完畢后，我們右鍵進行塌陷處理。
第十一步，現在選擇線級別，我們會了解到，現在轉到線級別就能夠記錄到上一次我們選擇的線。

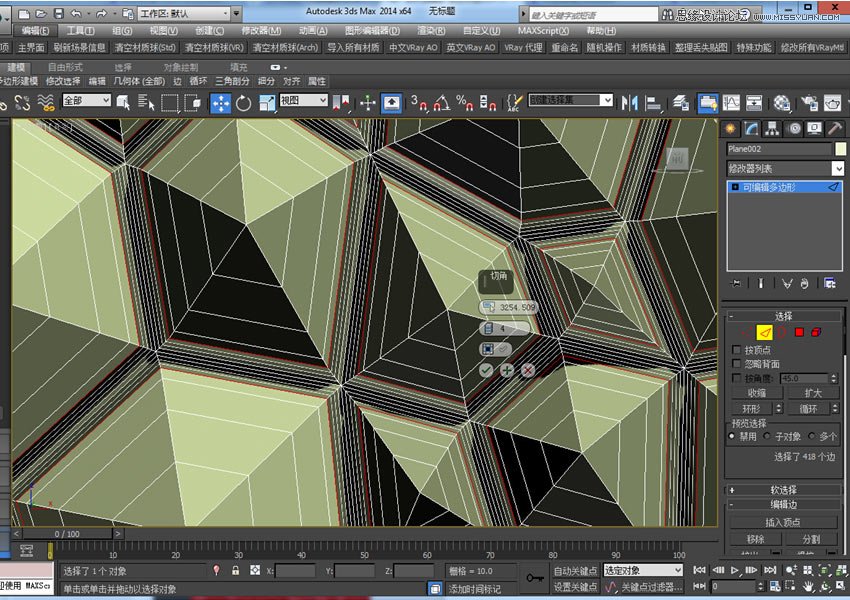

第十二步，我們對線進行再次切角處理。
