樹葉的放樣模型，在X、Y軸呈不同的縮放變形效果。

椅子腿為放樣模型，在椅子根部和中部有局部的扭曲變形效果。

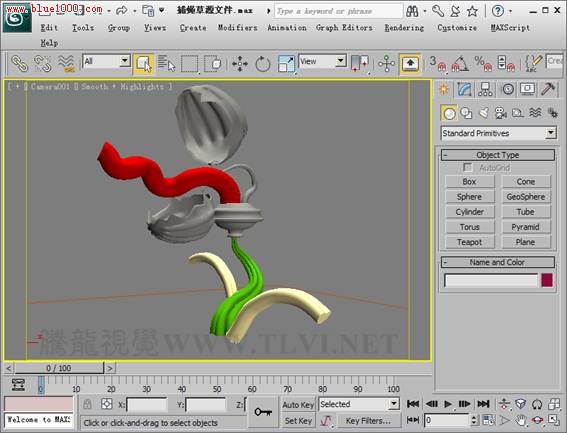

（1）運行3ds max 2011，打開素材“捕蠅草源文件.max”文件，該文件為一個捕蠅草的模型，捕蠅草的舌頭、葉子和莖部分已經創建完成，但還未設置局部的變形和扭曲效果。

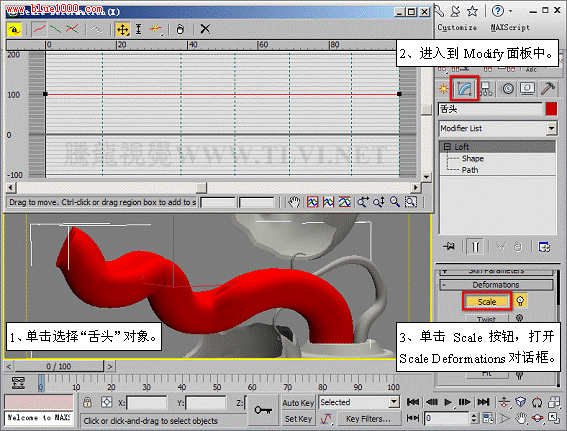

（2）首先需要設置捕蠅草的舌頭的放樣變形效果，當前“舌頭”對象的截面型為接近圓形的形狀，如果使用默認的縮放變形，只能改變其直徑，不能改變其形態，舌頭會呈圓柱形，而舌頭應該是扁平的，所以需要設置其X、Y軸不同的縮放變形。選擇“舌頭”對象，進入到

Modify面板中，并打開Scale Deformations對話框。

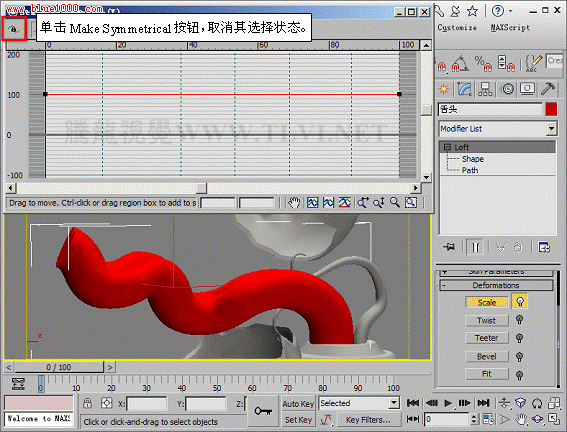

（3）在默認狀態下，Make Symmetrical按鈕處于被激活狀態，Scale Deformations對話框只顯示X軸的變形曲線，Y軸的變形曲線呈隱藏狀態，該按鈕被激時，對變形曲線的編輯將應用于另一條隱藏的曲線，關閉Make Symmetrical按鈕，以便分別對X、Y軸的變形曲線進行編輯。提示：Make Symmetrical按鈕是一個動作按鈕，也是一種曲線編輯模式，可以用于對軸和形狀應用相同的變形。當啟用該按鈕時，代表X、Y軸縮放變形的曲線將保持一致，產生同樣的變化，關閉該按鈕后，可以對X、Y軸縮放變形的曲線進行單獨設置。

（4）激活Display X Axis按鈕，在Scale Deformations對話框的工具欄內單擊Move Corner Point按鈕，選擇最左側的控制點，并調整控制點的位置。提示：激活Display X Axis按鈕后，僅顯示X軸變形曲線，X軸變形曲線呈紅色顯示。

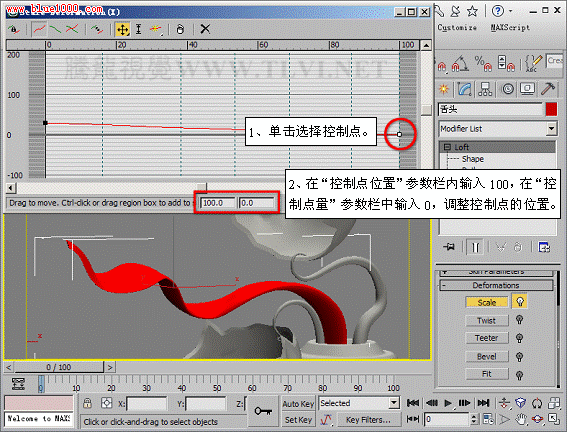

（5）選擇最右側的控制點，并調整其位置，使放樣對象沿X軸產生變形。

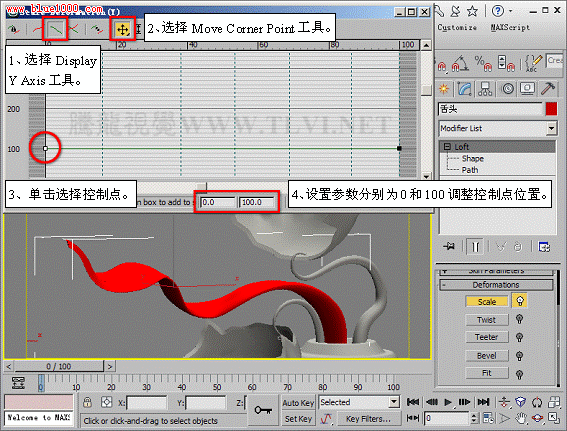

（6）接下來需要設置Y軸的縮放變形，激活Display Y Axis按鈕，在Scale Deformations對話框的工具欄內單擊Move Corner Point按鈕，選擇最左側的控制點，并調整其位置。提示：激活Display Y Axis按鈕后，僅顯示Y軸變形曲線，Y軸變形曲線呈綠色顯示。

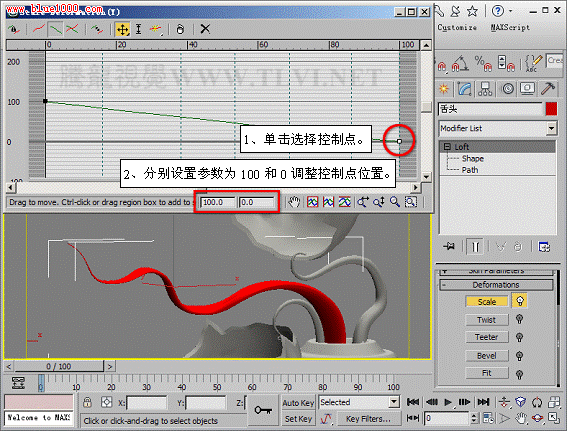

（7）選擇最右側的控制點，并調整其位置，使放樣對象沿Y軸產生變形。

（8）激活Display XY Axis按鈕，同時顯示X、Y軸變形曲線，可以看到兩條變形曲線產生了不同的變化。提示：激活Display XY Axis按鈕后，同時顯示X軸和Y軸變形曲線，各條曲線使用各自的顏色。

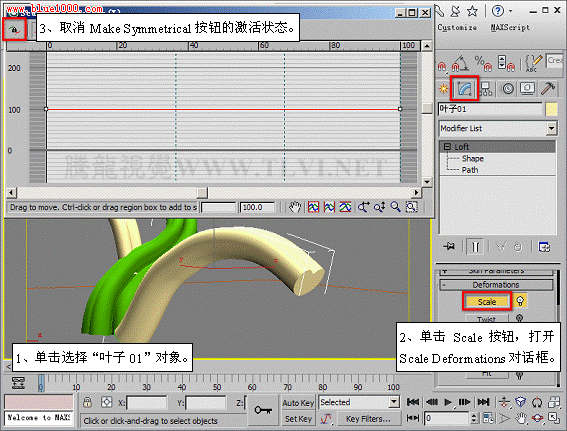

（9）接下來需要對葉子進行設置，選擇“葉子01”對象，在Deformations卷展欄下單擊Scale按鈕，打開Scale Deformations對話框，并關閉Make Symmetrical按鈕。
