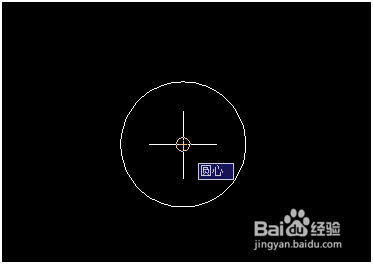

第一步：畫出創建圖形，比如上圖。

第二步：將圖形創建成一個模塊文件，下次使用時調用這個DWG文件即可。這里也可以使用快捷鍵：w

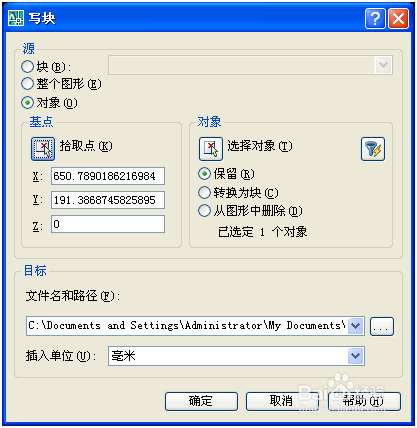

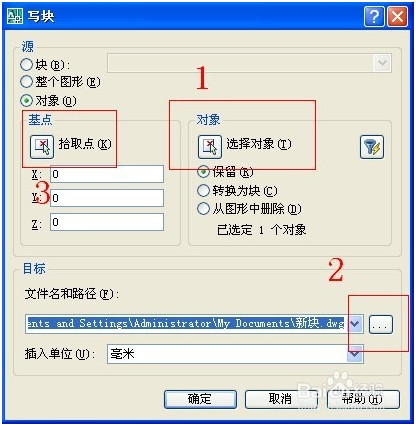

出現“寫塊”后分三小步，如下圖所示

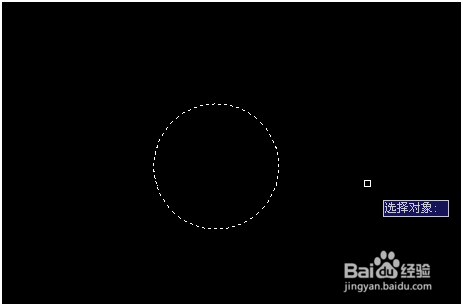

1.：選擇對象

框選  點選都可  回車或空格確定

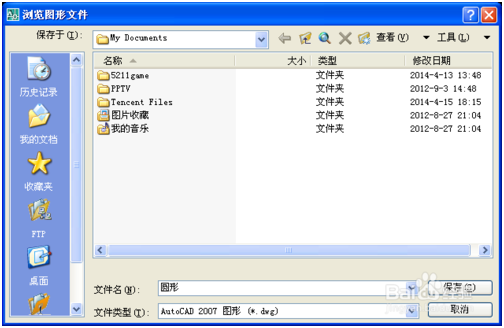

2.選擇存儲路徑

盡量放在桌面，方便找到，但一定要存為DWG格式。如下圖

3.拾取點

拾取點就是你調用時，放置的圖形相對于坐標原點（0，0）的一個坐標點，一定要定義  不然調用時你都找不到你要的圖形   可能放到你的視野之外去了   默認拾取點是0，0  所以放置圖形時都是以坐標原點來計算的

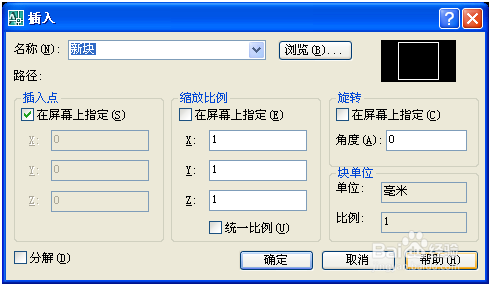

 第三步： 插入塊

直接使用快捷鍵：“i”

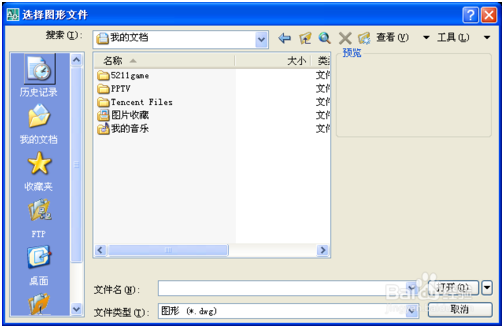

點擊瀏覽    插入想要插入的圖形就可以了，大功告成。
