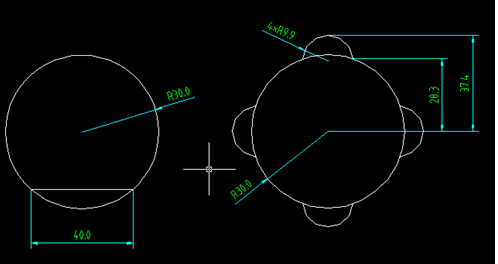

將下面兩個圖形在不做任何輔助線的情況下繪制出來，這時候就要分析下怎樣畫？

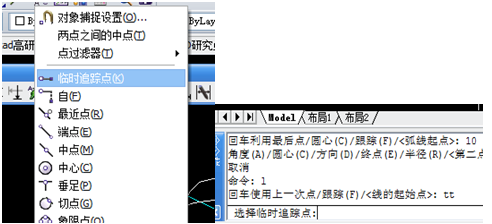

第一步：需要借助于CAD軟件中的對象捕捉點中的臨時追蹤點，臨時追蹤點需要在命令的執行過程中使用“shif+鼠標右鍵”或是在命令行輸入其快捷命令“tt”來調取。不過在使用臨時追蹤點時需要注意將狀態欄中的“極軸”、“對象捕捉”、“對象追蹤”分別開啟，這樣才能達到想要的效果。

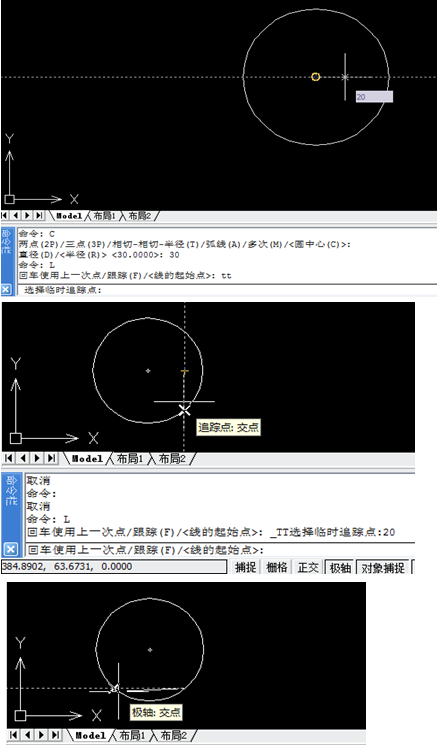

第二步：繪制第一個圖形，半徑為30的圓很容易繪制，接下來執行畫線命令時就要用這個臨時追蹤點來完成。我們要找的追蹤點是圓心沿x軸正方向20距離與圓的交點。如下面兩圖。接下來連接圓的另一交點即可。

特別說明：繪制第二個圖形的時候，也是同樣先將大圓畫好，然后用三點畫弧命令，通過臨時追蹤點捕捉弧的第一點和第二點，第二點直接使用極軸追蹤命令來完成。
