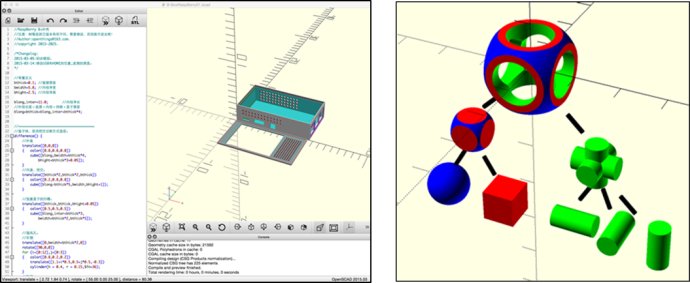

OpenSCAD是一款免費的、開源的三維實體建模軟件，支持Windows、Mac和Linux操作系統，安裝包可直接從官網www.openscad.org下載。OpenSCAD不專注于藝術方面的3D建模，對你可能感興趣的游戲動畫設計并不擅長，更適合在建造3D機械零件方面的應用。不同于大多交互建模工具，OpenSCAD的所有建模過程通過編程實現，這給了設計師的建模過程的完全控制權，你可以精確控制、修改，甚至自定義配置參數。

目前，國外有相當規模用戶使用OpenSCAD軟件建立3d打印模型，國內用戶群體較小。OpenSCAD常見函數中英文對照如下：

1）2D 圖形繪制

circle(radius) //以radius為半徑畫圓

square(size,center) //以size為邊長繪制正方形

square([width,height],center) //以width、height為長寬繪制長方形

polygon([points]) //按點坐標作多邊形

polygon([points],[paths]) //依照點坐標和路徑作多邊形

2）3D 圖形繪制

sphere(radius) //以radius為半徑繪制球

cube(size,center) //以size為邊長作正方體

cube([width,height,depth],center) //以 width、height、depth作為長寬高作長方體

cylinder(h,r,center) //以h作高、r作半徑繪制圓柱

cylinder(h,r1,r2,center) //以h作高，r1、r2分別為上下圓半徑作圓臺（錐）

3）模型變換

scale([x,y,z]) //以x、y、z為比例因子縮放模型三方向尺寸

resize([x,y,z]) //重新定義模型三方向尺寸

translate([x,y,z]) //依照[x,y,z]向量進行平移

rotate(a,[x,y,z]) //圍繞[x,y,z]軸旋轉角度a

mirror([x,y,z]) //以法向量[x,y,z]定義的鏡面作鏡像

color("colorname") //按色彩名稱定義著色

color([r, g, b]) //根據r、g、b值著色

hull()//凸殼

4）2D→3D變換

linear_extrude(height,twist) //線性拉伸，拉伸高度height，twist控制扭曲角度

rotate_extrude() //旋轉拉伸，2D圖形繞z軸旋轉一周

5）布爾運算

union() //求多個幾何的集合

difference() //由第一個幾何，減去與其他幾何的公共部分

intersection() //保留多個幾何的公共部分

(責任編輯：admin)
