3D打印機教程：自制塑料鏟刀
時間：2020-01-13 12:59 來源：企業 作者：中國3D打印網 閱讀：次
小伙伴們大家好，又到了每周的教程時間了，大家在使用光固化3D打印機的時候難免會因?yàn)榇蛴∈《枰獧z查料盤里面有沒有殘留物，以保證機器的正常運行，但是檢查料盤的時候又不能使用金屬鏟刀，因?yàn)闀?huì)損壞離型膜，所以，今天教大家制作一把塑料鏟刀。 一、小錦囊 1、使用123D軟件，可在官網（www.cxsw3d.com)下載。提取碼：9qje 2、在制作過程中，用到的有5個命令: 草圖，拉伸，多段線，矩形，圓角。

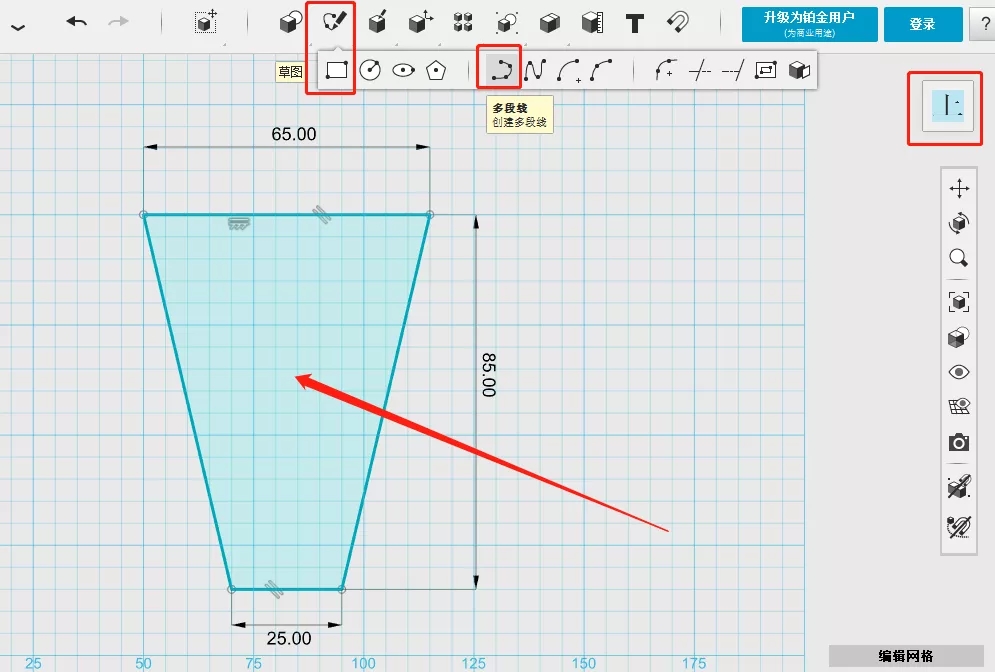

二、備注 1、在圖形某一面上繪制線段時需要先選中模型的面，再點擊命令。 2、底面網格每一個小格子的長度都為5mm。 3、繪制多段線形成閉合圖形時，點擊命令后要點擊已經畫好的線，不能點擊平面。 4、軟件默認單位為mm（毫米）。 第一步：切換到上視圖，點擊多段線命令，繪制一個如圖尺寸的倒梯形。

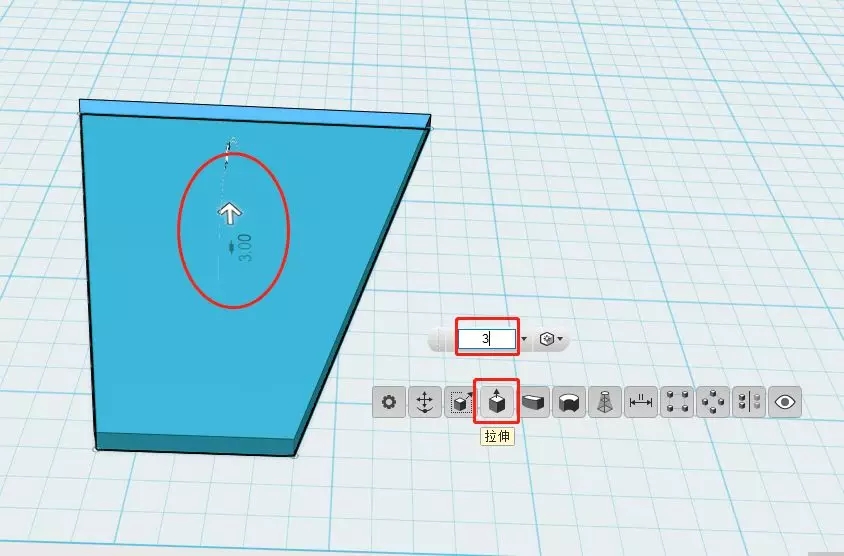

第二步：點擊拉伸命令，將圖形向上拉伸3mm。

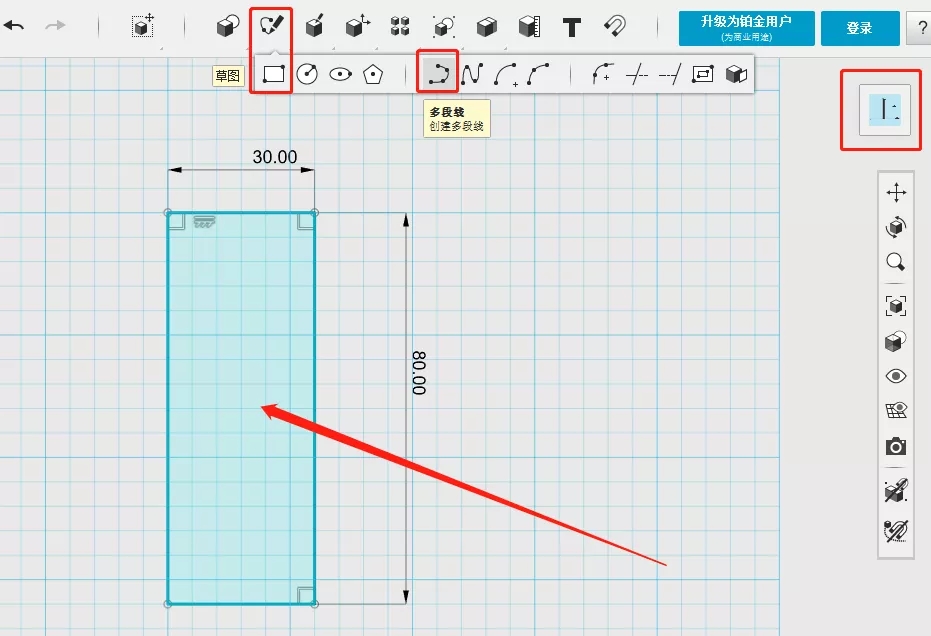

第三步：選擇上視圖，重新選擇一塊區域繪制把手，首先使用多段線命令繪制一個如圖尺寸的矩形。

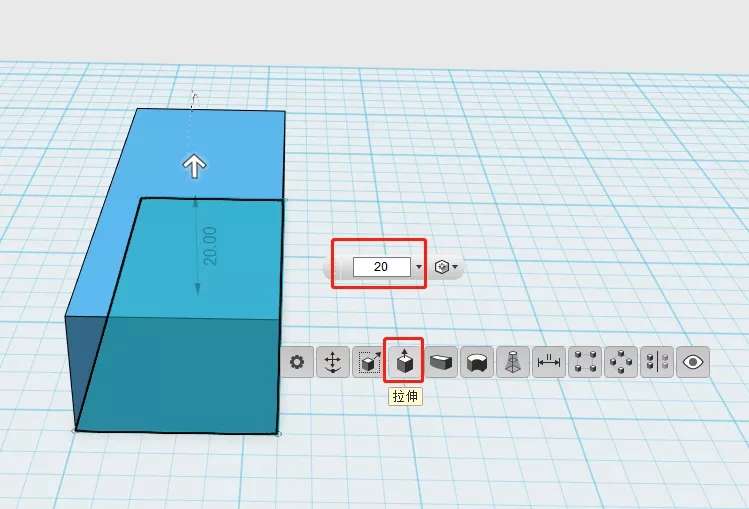

第四步：將這個矩形拉伸向上20mm。

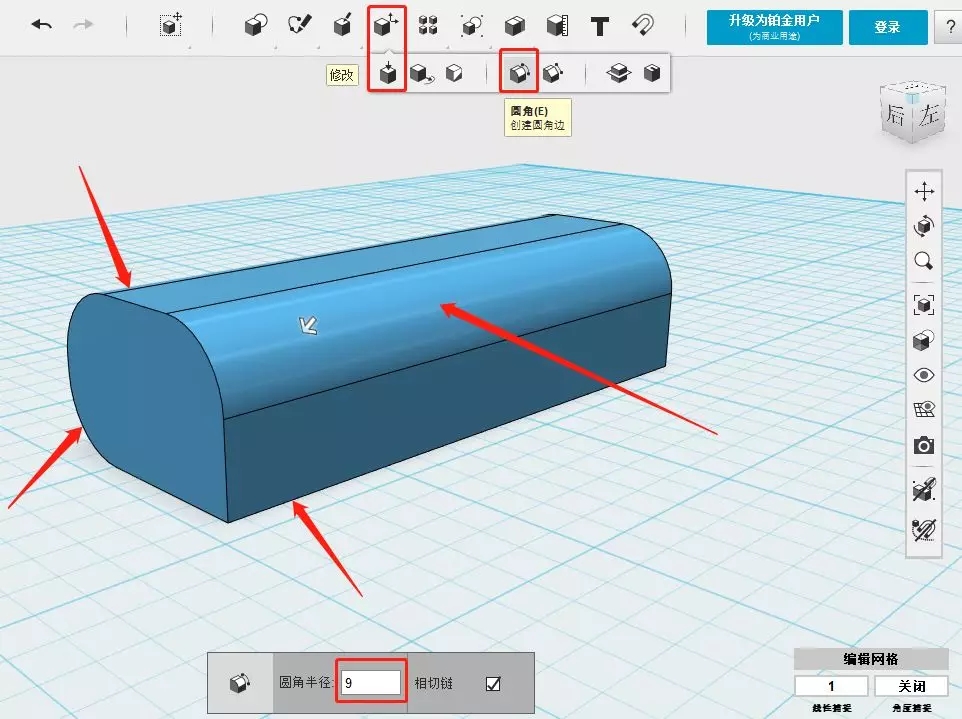

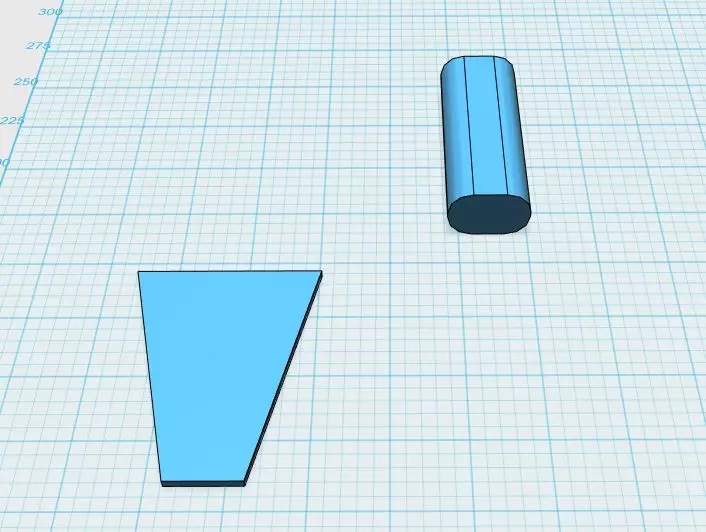

第五步：點擊圓角命令，將長方體的四條邊進行圓角，圓角半徑為9，我們得到了兩個實體。

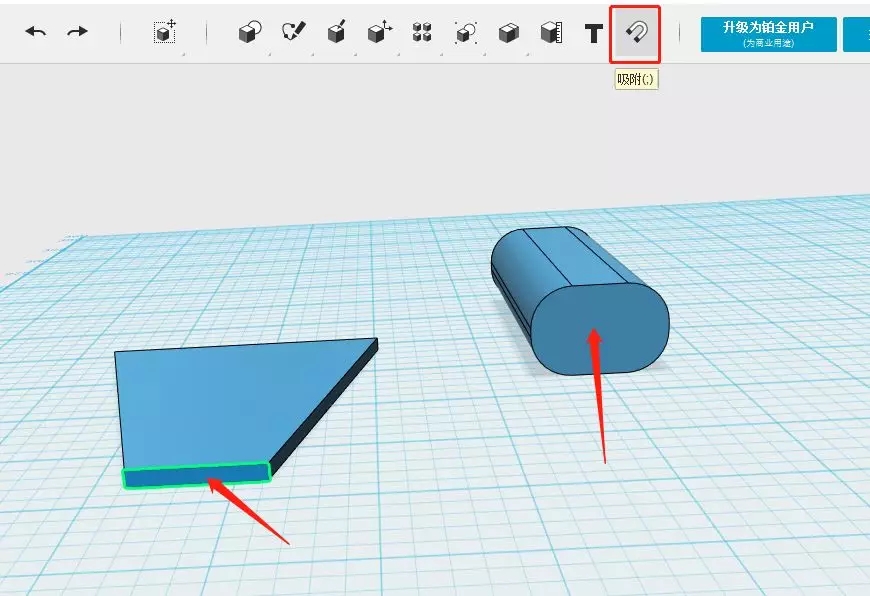

第六步：點擊吸附選項，依次點擊兩個實體的面，如圖，兩個實體就會吸附到一起。

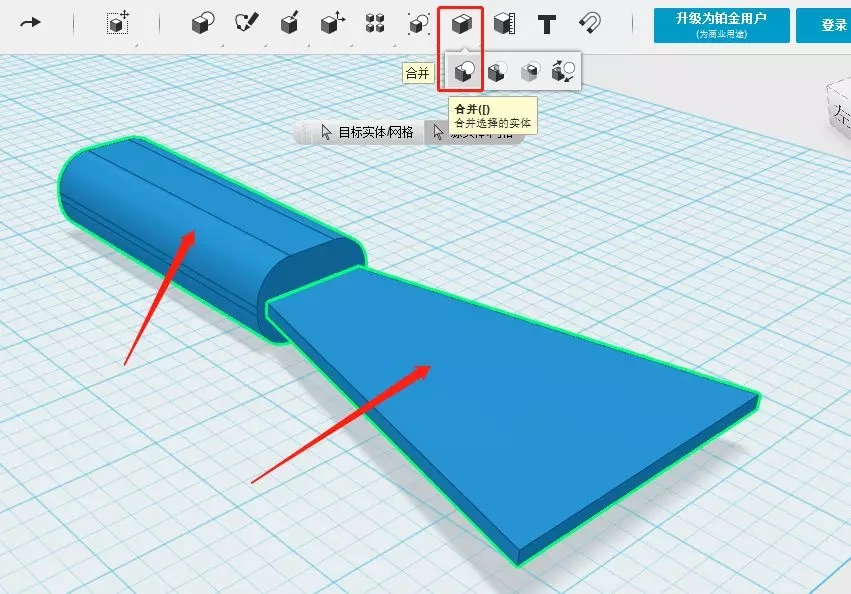

第七步：點擊合并選項，依次選中兩個實體，確定，就將兩個實體合并為一個了。

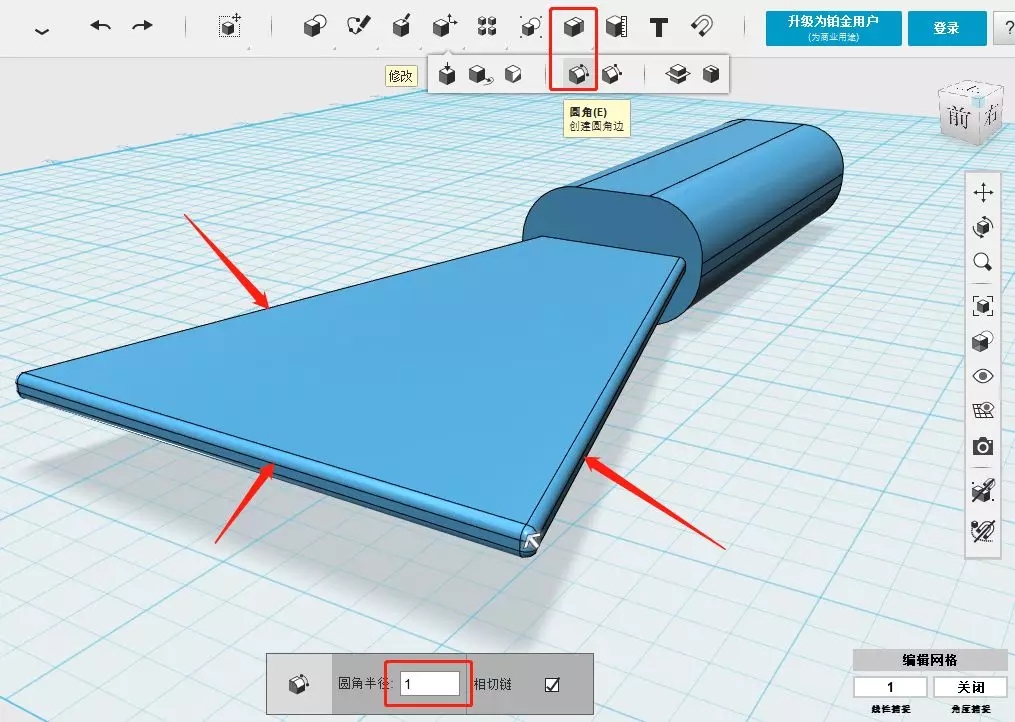

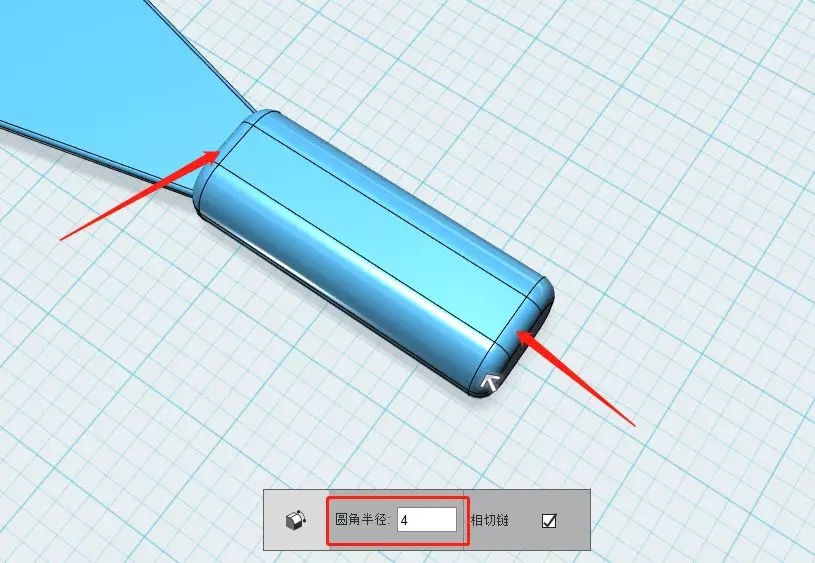

第八步：做最后的圓角處理，前面鏟刀部分我們圓角半徑為1，把手部分為4。

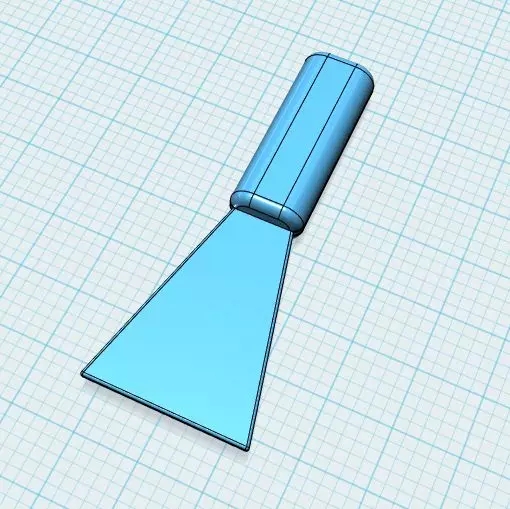

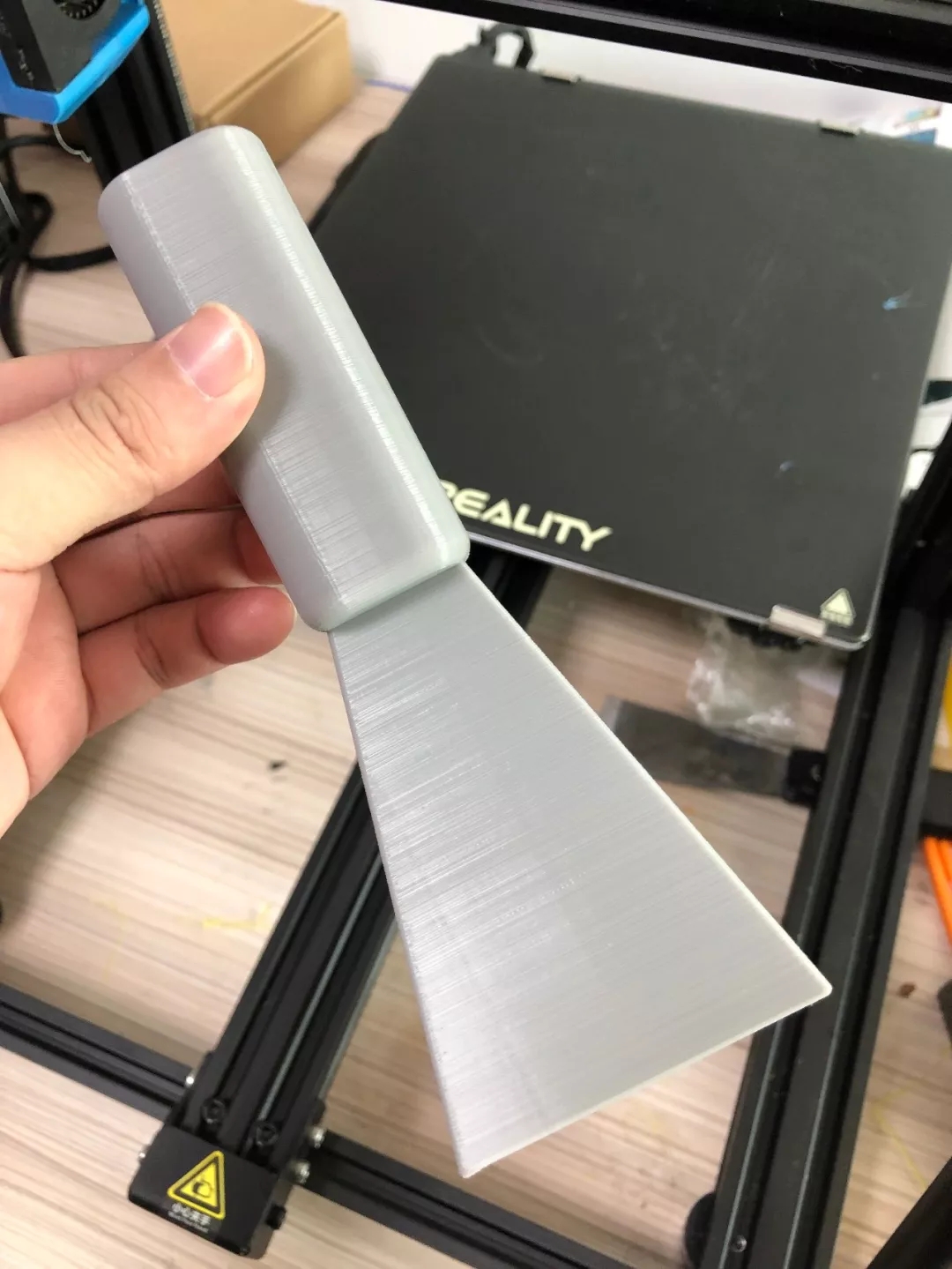

圓角之后我們就制作完成了
