科學(xué)家研究金屬3D打印中鋁微觀結(jié)構(gòu)與屬性的關(guān)系
最近，密歇根理工大學(xué)開放可持續(xù)性技術(shù)（MOST）實驗室的研究人員啟動了一個項目，以探索常見的鋁合金材料在3D打印技術(shù)中的應(yīng)用。關(guān)于該項目的論文《基于GMAW的3D金屬打印技術(shù)在使用普通鋁焊接合金作為原料時的結(jié)構(gòu)屬性關(guān)系（Structure Property Relationships of Common Aluminum Weld Alloys Utilized as Feedstock for GMAW-based 3D Metal Printing）》已經(jīng)被發(fā)表在了《Materials Science and Engineering》雜志上。其主要內(nèi)容就是探索在3D打印中微結(jié)構(gòu)與屬性的相互關(guān)系。
在這里，所謂的GMAW實際上指的是密歇根理工大學(xué)開發(fā)的一種開源的金屬3D打印技術(shù)——氣體金屬弧焊（Gas Metal Arc Welding）技術(shù)。與那些極其昂貴的基于激光燒結(jié)和熔融的金屬3D打印技術(shù)不同，這種制造技術(shù)使用一種氣體焊機逐層焊接金屬“線材”，并且使用一個開源單片機對其進行控制。
“基于GMAW的3D打印更加類似于單層、多道焊結(jié)。這種類型的焊接工藝會對以前的焊接材料再次加熱，從而改變顆粒結(jié)構(gòu)，可以提高焊縫力學(xué)性能，同時降低殘余應(yīng)力。”研究人員在論文中稱。
“不過盡管GMAW比較類似于單一層多道焊接技術(shù)，但它們的最大區(qū)別是，GMAW 3D打印技術(shù)用焊接材料打造出了這個部件，而不像焊接技術(shù)那樣，只在對象部件上使用一小部分的焊接材料。這就使得工藝參數(shù)和幾何形狀所帶來的熱應(yīng)力、微觀結(jié)構(gòu)和力學(xué)性能都有很大的不同。”

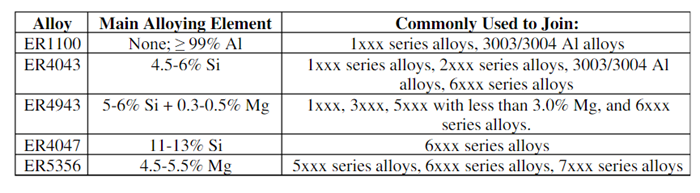

除此之外，GMAW也更加經(jīng)濟實惠，它用氣體保護著金屬材料，使其通過金屬噴嘴進料，然后用電弧進行加熱在材料方面，研究人員主要考察了鋁金屬，研究了鋁焊接填料的拉伸、壓縮和微觀結(jié)構(gòu)等方面的屬性，具體包括ER1100、ER4043、ER4943、ER4047、ER5356等不同牌號的鋁合金焊絲。
在其合金測試樣品中使用開源的GMAW 3D打印機時，研究人員們發(fā)現(xiàn)，所有材料的孔隙率都低于2%，而在打印珠寬度、孔隙率、強度、缺陷敏感性等方面，4000系列被證明優(yōu)于1100和5356。
對于珠寬度這一指標，研究團隊發(fā)現(xiàn)1100最小，緊接著是4047和4043合金。而與其它的鋁材料相比，1100和4043的孔隙率最小。而根據(jù)研究人員的說法，5356，這種高鎂合金，展現(xiàn)出來的孔隙度最大。他們還指出，在耐久性方面，即拉伸強度的差異，1100和4047都表明標本底部的強度要比頂部的低。“在延展率方面，1100、4943和4047的底部樣本均小于頂部樣本�！毖芯繄F隊稱。

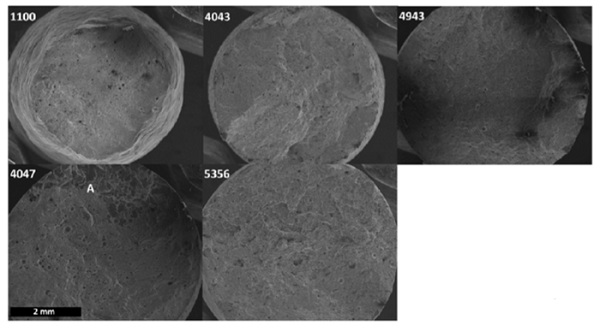

在1100的拉伸樣本中，顯示出了Macro-coning，而在4047合金中研究人員觀察到了脆性斷裂區(qū)域。5356樣本也出現(xiàn)了開裂。總體來看，4000 系列被發(fā)現(xiàn)性能更為優(yōu)越，從珠寬度、孔隙度和拉伸強度等方面來看。
（編譯自3DPrint.com）
(責(zé)任編輯：admin)
納米纖維涂層管狀支架骨再
中美合作團隊《Science》
內(nèi)燃機增材再制造修復(fù)技術(shù)
高性能金屬激光增材制造裝
西安交大與哈佛大學(xué)合作研
仿真技術(shù)與3D打印推動液壓
科學(xué)家使用超聲波
