好的設(shè)計(jì)并不意味著看似有多么復(fù)雜的幾何結(jié)構(gòu)，而是針對(duì)產(chǎn)品要實(shí)現(xiàn)的功能來設(shè)計(jì)。當(dāng)前的金屬3D打印還是給人以昂貴的印象，然而在本期中國3D打印網(wǎng)的案例中，我們將體會(huì)到通過對(duì)食品加工業(yè)的一體式擠出頭設(shè)計(jì)與3D打印，實(shí)現(xiàn)了機(jī)加工難以達(dá)到的幾何槽形，并減少了后期組裝的需求，減少了安裝時(shí)間，在這種情況下，金屬3D打印通過One Piece的打印優(yōu)勢(shì)可以替代機(jī)加工小批量生產(chǎn)。

    對(duì)于食品加工行業(yè)來說把原來機(jī)加工的零件換成金屬3D打印的零件意味著什么呢？顯然是經(jīng)濟(jì)效益。

    這個(gè)獨(dú)特的擠出頭用在特定食品生產(chǎn)過程需要將兩種材料同時(shí)擠出。共擠出的過程中還需要噴嘴的兩個(gè)通道之間具有薄壁結(jié)構(gòu)，以避免最終產(chǎn)品的缺陷產(chǎn)生，噴嘴的壁只有0.4毫米厚，公差為0.04毫米。空腔的薄壁還在物料被擠出之前，在這兩種材料之間形成一個(gè)隔熱屏障，減少可能破壞最終產(chǎn)品質(zhì)量的熱傳遞。

    之前，擠出頭通過傳統(tǒng)的機(jī)加工技術(shù)制造，內(nèi)部空腔是由兩個(gè)部分組合焊接而成，由于極小的尺寸公差要求，這對(duì)機(jī)加工和焊接提出了不小的挑戰(zhàn)。擠出頭的兩個(gè)部分成分都是S162D馬氏體鋼，看似簡單實(shí)則不容易加工的幾何形狀需要復(fù)雜的裝夾過程和數(shù)控機(jī)床編程，在機(jī)加工完成后，還需要電火花線切割的過程，然后送至尺寸公差檢查。檢驗(yàn)合格后，再進(jìn)行熱處理和真空釬焊，以及最后的尺寸公差檢查。

     來自英國的精密零件制造商Frazer Nash認(rèn)為這個(gè)擠出頭可以通過金屬增材制造的方法實(shí)現(xiàn)更高效和更具成本效益的生產(chǎn)。利用選擇性激光熔化（SLM）技術(shù)和精密的后處理加工工藝，F(xiàn)razer Nash公司能夠以更快的速度和更低的成本生產(chǎn)小批量的擠出頭。

    首先，將現(xiàn)有的三維CAD模型加載到Materialise公司的Magics軟件中，完成針對(duì)于增材制造過程的設(shè)計(jì)修改，并將原來兩部分零件合二為一，消除了釬焊步驟。另外，還在設(shè)計(jì)的基礎(chǔ)上添加了供后處理要去除的余量。

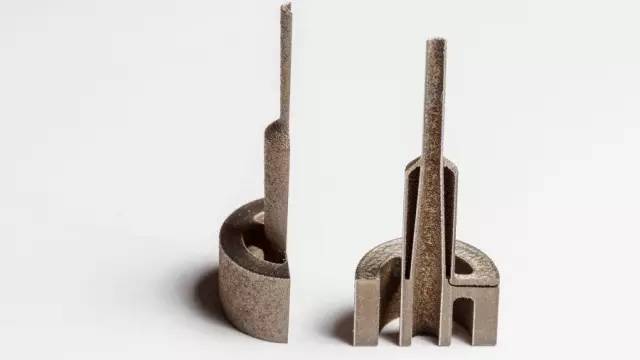

     新的擠出頭通過雷尼紹的AM250制造出來，選擇性激光熔化（SLM）技術(shù)能夠制造出高密度的金屬零件。零件被打印出來后，通過電火花線切割技術(shù)將零件與基臺(tái)分離開。然后通過超聲波的方式將多余的金屬粉末清洗掉，接著是表面處理，最后送至熱處理。

     熱處理后的擠出頭接近所需的最終幾何形狀，這與鑄造有點(diǎn)像，然后Frazer Nash公司通過車床來精確地把粗糙的零件加工到所需的公差范圍內(nèi)。最后，他們?cè)诹慵�的�?nèi)部和外部進(jìn)行拋光達(dá)到最終的零件要求。

     在這個(gè)過程中，3D打印后所需要的后處理看起來并不簡單，只所以金屬3D打印比傳統(tǒng)加工方式仍具備優(yōu)勢(shì)是因?yàn)閷�兩個(gè)零件合二為一減少了焊接需求，并且更容易達(dá)到尺寸公差的要求。除此之外，金屬3D打印近凈形的打印結(jié)果也減少了材料去除過程中的浪費(fèi)。

(責(zé)任編輯：admin)

• 納米纖維涂層管狀支架骨再
• 中美合作團(tuán)隊(duì)《Science》
• 內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)
• 高性能金屬激光增材制造裝
• 西安交大與哈佛大學(xué)合作研
• 仿真技術(shù)與3D打印推動(dòng)液壓

• ·納米纖維涂層管狀支架骨再生的生物3D打
• ·中美合作團(tuán)隊(duì)《Science》子刊： 3D打印
• ·內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)綜述
• ·高性能金屬激光增材制造裝備及工藝開發(fā)
• ·西安交大與哈佛大學(xué)合作研發(fā)水凝膠/彈
• ·仿真技術(shù)與3D打印推動(dòng)液壓元件性能升級(jí)
• ·科學(xué)家使用超聲波來改善生物3D打印組織
• ·關(guān)于DMD激光熔覆3D打印技術(shù)的仿真模擬
