缺陷貧金屬增材制造過程的不穩定性控制
時間：2022-05-12 15:59 來源：江蘇激光聯盟 作者：admin 閱讀：次
局部激光-粉末床相互作用所固有的工藝不穩定性導致激光粉末床融合 (LPBF)
增材制造過程中形成各種缺陷。特別是，大飛濺的隨機形成會導致打印部件出現不可預測的缺陷。在這里，我們報告了通過使用納米顆粒控制激光粉床相互作用的不穩定性來消除大飛濺。消除了大量飛濺，3D打印出的缺陷貧瘠樣品具有良好的一致性和增強的性能。我們發現，有兩種機制協同工作，以消除所有類型的大飛濺：（1）納米顆粒控制熔池波動，消除液體破裂引起的大飛濺；（2）通過納米顆粒控制液滴聚合，消除了液滴碰撞引起的大飛濺。納米顆粒能夠同時穩定熔池波動和防止液滴聚結，這為實現貧金屬增材制造提供了一種潛在的方法。
激光粉末床聚變（LPBF）使用聚焦的高能激光束選擇性地熔化金屬粉末薄層，直接將計算機輔助設計模型轉換為零件。由于聚焦光束尺寸小（約50-100μm），具有高空間分辨率，使LPBF能夠制造傳統制造路線無法實現的復雜幾何形狀的金屬零件。這有可能徹底改變?cè)S多行業（如航空航天、醫療、國防）。然而，粉末床的聚焦激光加熱會產生嚴重的工藝不穩定性，從而導致各種缺陷的形成，如圖1b、c所示。當高能激光束沖擊粉末床時，局部激光加熱會導致表面沸騰，形成強蒸汽噴射。蒸汽噴射產生的反沖壓力向下推動熔體表面，形成蒸汽凹陷（也稱為凹陷區或小孔）。蒸汽噴射的高速向上蒸汽流將粉末和液滴噴射出去，形成飛濺物，并誘導環境氣體流向激光束，從而導致粉末夾帶。
由于激光吸收率對入射角的依賴性很強，非均勻能量吸收導致非均勻汽化，導致熔池表面（液氣界面）上不均勻的反沖壓力。非均勻反沖壓力引起液氣界面的波動，進一步引起激光能量吸收和蒸氣壓的波動。相互支撐的能量吸收波動和液體表面波動導致激光-粉末床相互作用不穩定，例如熔池/蒸汽壓低波動和氣流驅動的飛濺物碰撞。蒸汽抑制波動引起的熔池中的液體破裂和氣體驅動的飛濺物碰撞可引起大飛濺的形成。
大飛濺的隨機形成是LPBF工藝中不可預測的缺陷形成的主要原因，也是質量控制的一大挑戰，因?yàn)樗赡軐?dǎo)致關鍵的加工故障（例如，二次水堵塞、粉末床不均勻、表面凹坑、成球、熔體軌跡畸變），以及打印件中的缺陷（例如，缺乏熔合孔隙率）。不可預測的缺陷導致的零件質量不一致是LPBF在各個行業廣泛采用的最顯著障礙，尤其是對于關鍵應用。
優化工藝條件可能會改變飛濺量，但無法消除較大的飛濺，因?yàn)檎{(diào)整工藝參數無法改變激光與粉末床局部相互作用的本質。消除大飛濺的隨機形成仍然是一個挑戰。
在這里，我們展示了通過使用納米顆粒來控制激光粉末床相互作用，從而消除大飛濺，實現了3D打印的缺陷貧乏樣品，具有良好的一致性和增強的性能。現場高速同步輻射x射線成像實驗表明，納米顆粒通過同時穩定熔池波動和控制液滴聚結來消除所有類型的大飛濺。這里發現的方法和機制為實現缺陷稀薄金屬增材制造提供了一種潛在的方法。
結果和討論
消除大飛濺
實驗證明了納米顆粒能夠消除Al6061+4.4vol.%TiC中的大飛濺納米顆粒。采用原位高速同步輻射x射線成像技術，研究了Al6061+4.4vol.TiC激光熔化過程中的飛濺動力學粉末床，以及用于比較的Al6061粉末床。首先研究了相同工藝參數下的飛濺行為。如圖1d、e和視頻1所示，許多大的飛濺物（尺寸大于100層厚度 µm）以約3的頻率生成，激光熔化Al6061粉末床期間，大概每毫秒飛濺1次。與此形成鮮明對比的是，在激光熔化Al6061+4.4vol.%TiC粉末床，注意到納米顆粒的引入增加了蒸汽抑制深度，這主要是由納米顆粒增強的吸收率引起的。為了確認大的飛濺消除不是由蒸汽凹陷深度的變化引起的，也不僅僅限于某個加工參數，在大范圍的加工參數下進行了原位x射線成像實驗。在所研究的所有加工條件下，觀察到納米顆粒能夠消除大飛濺。圖1f-i和視頻2和3顯示了另外兩個例子，它們是相同熔化模式下的飛濺行為與類似蒸汽抑制深度的比較。
具有良好一致性和增強性能的缺陷貧化樣品的打印
消除大的飛濺可以顯著減少樣品中的缺陷。表面形貌測量表明，表面粗糙度Ra降低了90%，從Al6061的20±3µm降低到Al6061+4.4vol的2.1±0.2µm。最大高度差(Rm，最高峰與最低谷之間的高度差)從134±20µm降低了89%，至15±2µm(圖2a-c)。空間分辨率為 2 µm 的 X 射線成像檢查表明，在打印的 Al6061+4.4vol.%TiC 樣品中未檢測到孔隙。然而，如圖 2d、e 所示，在打印的Al6061中觀察到多個孔隙。此外，如圖2f所示，分散在Al6061基體中的納米顆粒也使打印樣品的晶粒細化了一個以上數量級(圖2g, h)。有效的晶粒細化可消除熱裂紋（圖2d，e）。成功地獲得了一個打印樣品的缺陷。
圖2：微觀結構和性能。
拉伸測試結果表明，打印后的Al6061+4.4vol.%TiC的拉伸強度與T6熱處理后的變形Al6061相當，拉伸伸長率提高33%；熱處理后的 Al6061+4.4vol.%TiC 的拉伸強度比鍛造的 Al6061 高 123 ± 13 MPa（42%），并且仍保持 7.9% ± 0.3% 的合理伸長率（圖 2i）。打印的 Al6061+4.4vol.%TiC 的機械性能表現出良好的一致性（與鍛造的 Al6061 相當）。
納米顆粒消除液體破裂引起的飛濺的機理
為了揭示納米顆粒能夠消除大飛濺的機制，我們進行了深入的原位高速x射線成像研究。我們發現了兩種協同工作的機制來防止大飛濺的形成。
發現的第一個機制是納米顆粒穩定了蒸汽抑制波動，從而消除了熔體池中的液體破裂（圖3）。在參考樣品Al6061中，正如預期的那樣，觀察到液體從蒸汽凹陷邊緣周圍的熔池中破裂，形成飛濺物（圖3a-d和視頻4）。模擬研究表明，液體破裂是由流體動量引起的慣性壓力克服表面張力引起的毛細壓力引起的，這類似于水的飛濺。然而，在Al6061+4.4vol.%TiC，沒有觀察到液體破裂（甚至沒有液體突出）（圖3e-h和視頻4）。為避免粉末對液體破碎觀察的影響，本組實驗選擇了裸基底（無粉末層的樣品）。
圖3：納米顆粒能夠消除液體破裂。
納米顆粒消除液滴碰撞引起的大飛濺的機理
發現的第二個機制是，納米顆粒阻止了碰撞過程中液體飛濺物的聚結，從而消除了碰撞引起的大飛濺物。由于激光與粉末床相互作用區周圍氣體流動強烈且混亂，LPBF過程中經常發生粉末碰撞。如圖4a-d和視頻5所示，當Al6061中的兩個液體飛濺物碰撞時，兩個飛濺物合并形成一個大的飛濺物。碰撞誘導的團聚是形成大飛濺的主要機制，通過優化工藝條件或調整合金成分很難克服。然而，我們發現，在激光熔化Al6061+4.4vol.%TiC的過程中，液體飛濺物在碰撞后可以立即分離粉末床，如圖4e-k所示。兩個相撞的飛濺物保持了最初的大小。碰撞的唯一后果是其移動方向和速度的變化。
圖 4：納米粒子防止飛濺聚結。
了解到Al6061+4.4vol%TiC中觀察到的防止聚結的機制，通過掃描電鏡對原料粉末表面進行了分析。結果表明，一層納米顆粒覆蓋在原料粉末的表面（圖4l-n）。假設當粉末熔化時，液滴表面的納米顆粒在碰撞時會形成毛細壓力屏障，阻止液滴聚合，如圖4o–q和圖4r所示。
由于毛細管壓力屏障取決于溫度和納米顆粒填充（如圖 4p-r所示），如果飛濺物的溫度過高（例如，在 Al6061-TiC 系統中高于 1420 K）或者飛濺物表面的納米顆粒不夠，仍然會發生聚結。這一推測得到了聚結頻率統計分析結果的支持：盡管飛濺聚結頻率隨著添加 4.4vol.%TiC 顯著降低，在 Al6061+4.4vol.%TiC 中仍觀察到飛濺聚結。
Al6061+4.4vol.%TiC中偶爾的飛濺聚結不會導致大飛濺（尺寸大于100 μm）的形成，因?yàn)榇箫w濺的形成可能需要多個飛濺的聚結。
盡管初始溫度高于 1420 K 的飛濺物可以在第一次碰撞時聚結，但它們可能會冷卻到 1420 K 以下，以避免在隨后的碰撞中聚結。
在高溫下，毛細壓力屏障的降低對于粉末并入熔池以形成生成軌跡至關重要。在激光相互作用區，粉末可以被加熱到非常高的溫度。這種高溫可以消除熔池區域的毛細管壓力屏障，從而允許納米顆粒涂層粉末進入熔池。我們假設，依賴于溫度的毛細管壓力屏障對于實現飛濺控制以及同時允許粉末進入熔池至關重要。
綜上所述，我們發現并證明了納米顆粒通過同時穩定熔池波動和防止液滴聚結來控制激光-粉末-床相互作用的不穩定性，從而消除了大量飛濺，并打印出了具有良好一致性和增強性能的貧缺陷樣品。利用納米顆粒控制激光與物質相互作用的不穩定性為實現缺陷貧金屬增材制造提供了一條可行的途徑。
方法
高速x射線成像
進行高速高分辨率x射線成像，以捕捉激光掃描期間的飛濺、蒸汽抑制和熔池動力學。集成了一臺連續鐿光纖激光器（IPG YLR-500-AC，IPG Photonics，美國）和一臺振鏡掃描儀（IntelliSCAN 30，SCANLAB GmbH，德國），以進行單軌激光熔化實驗。在激光掃描過程中，同步輻射x射線束（曝光時間為1 μs）穿透樣品。
飛濺動力學的高速可見光成像
使用高速可見光攝像機（日本福隆FASTCAM Nova S12）和顯微鏡光學系統從頂視圖捕捉LPBF過程中的飛濺動態。集成了一臺連續鐿光纖激光器（IPG YLR-500-AC，IPG Photonics，美國）和一臺振鏡掃描儀（hurrySCAN 30，SCANLAB GmbH，德國），以進行單軌LPBF實驗，粉末層厚度為100 µm。成像以 25 kHz 幀速率進行，曝光時間為4 μs，分辨率為4 μm。SugarCUBEUltra照明系統（White LED Light SugarCUBE Ultra，Ushio，日本）用于在成像實驗期間照亮粉末床。
微觀結構表征
通過SEM（Helios PFIB G4，F(xiàn)EI，美國）對Al6061+4.4vol.% TiC進行了表征。為了清楚地顯示納米顆粒，樣品傾斜了52°。在SEM之前，首先通過低角度離子研磨清潔拋光樣品，然后用鎵離子輕微蝕刻。
來源：Controlling process instability for defect lean metal additive manufacturing，Nature Communications, doi.org/10.1038/s41467-022-28649-2
參考文獻：King, W. E. et al. Observation of keyhole-mode laser melting in laser powder-bed fusion additive manufacturing. J. Mater. Process. Technol. 214, 2915–2925 (2014).
激光粉末床聚變（LPBF）使用聚焦的高能激光束選擇性地熔化金屬粉末薄層，直接將計算機輔助設計模型轉換為零件。由于聚焦光束尺寸小（約50-100μm），具有高空間分辨率，使LPBF能夠制造傳統制造路線無法實現的復雜幾何形狀的金屬零件。這有可能徹底改變?cè)S多行業（如航空航天、醫療、國防）。然而，粉末床的聚焦激光加熱會產生嚴重的工藝不穩定性，從而導致各種缺陷的形成，如圖1b、c所示。當高能激光束沖擊粉末床時，局部激光加熱會導致表面沸騰，形成強蒸汽噴射。蒸汽噴射產生的反沖壓力向下推動熔體表面，形成蒸汽凹陷（也稱為凹陷區或小孔）。蒸汽噴射的高速向上蒸汽流將粉末和液滴噴射出去，形成飛濺物，并誘導環境氣體流向激光束，從而導致粉末夾帶。

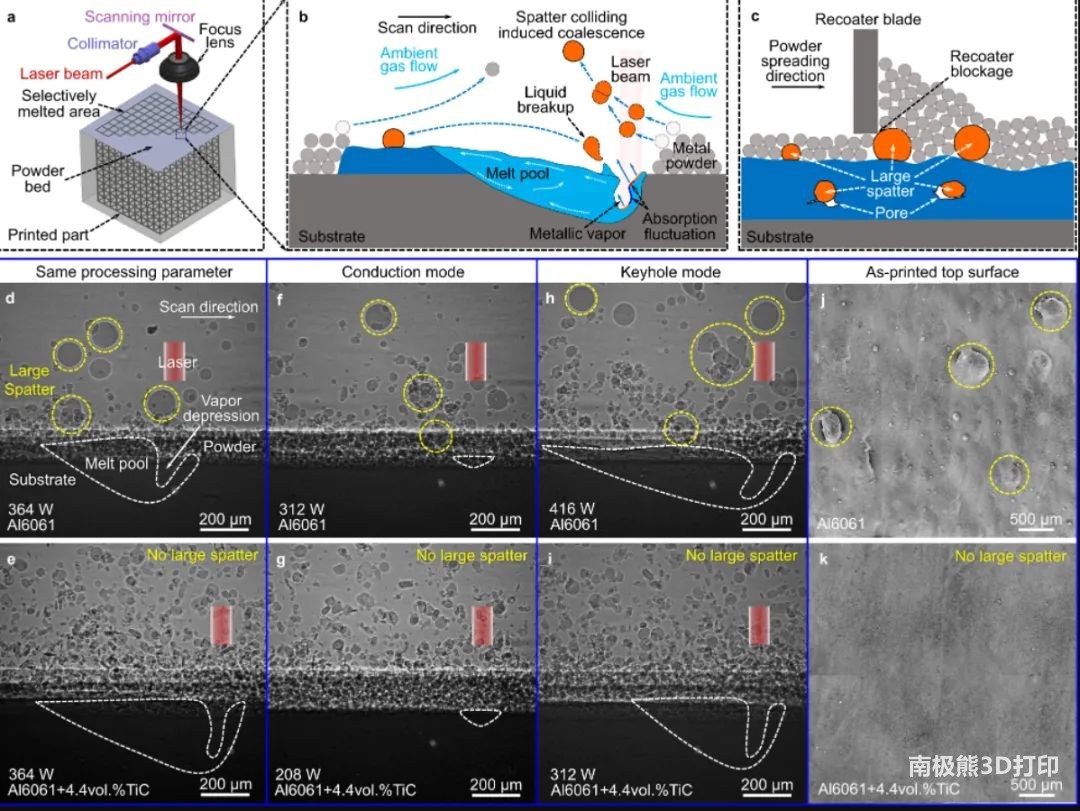

圖1 納米顆粒消除LPBF中的大飛濺物。
由于激光吸收率對入射角的依賴性很強，非均勻能量吸收導致非均勻汽化，導致熔池表面（液氣界面）上不均勻的反沖壓力。非均勻反沖壓力引起液氣界面的波動，進一步引起激光能量吸收和蒸氣壓的波動。相互支撐的能量吸收波動和液體表面波動導致激光-粉末床相互作用不穩定，例如熔池/蒸汽壓低波動和氣流驅動的飛濺物碰撞。蒸汽抑制波動引起的熔池中的液體破裂和氣體驅動的飛濺物碰撞可引起大飛濺的形成。
大飛濺的隨機形成是LPBF工藝中不可預測的缺陷形成的主要原因，也是質量控制的一大挑戰，因?yàn)樗赡軐?dǎo)致關鍵的加工故障（例如，二次水堵塞、粉末床不均勻、表面凹坑、成球、熔體軌跡畸變），以及打印件中的缺陷（例如，缺乏熔合孔隙率）。不可預測的缺陷導致的零件質量不一致是LPBF在各個行業廣泛采用的最顯著障礙，尤其是對于關鍵應用。
優化工藝條件可能會改變飛濺量，但無法消除較大的飛濺，因?yàn)檎{(diào)整工藝參數無法改變激光與粉末床局部相互作用的本質。消除大飛濺的隨機形成仍然是一個挑戰。
在這里，我們展示了通過使用納米顆粒來控制激光粉末床相互作用，從而消除大飛濺，實現了3D打印的缺陷貧乏樣品，具有良好的一致性和增強的性能。現場高速同步輻射x射線成像實驗表明，納米顆粒通過同時穩定熔池波動和控制液滴聚結來消除所有類型的大飛濺。這里發現的方法和機制為實現缺陷稀薄金屬增材制造提供了一種潛在的方法。
結果和討論
消除大飛濺
實驗證明了納米顆粒能夠消除Al6061+4.4vol.%TiC中的大飛濺納米顆粒。采用原位高速同步輻射x射線成像技術，研究了Al6061+4.4vol.TiC激光熔化過程中的飛濺動力學粉末床，以及用于比較的Al6061粉末床。首先研究了相同工藝參數下的飛濺行為。如圖1d、e和視頻1所示，許多大的飛濺物（尺寸大于100層厚度 µm）以約3的頻率生成，激光熔化Al6061粉末床期間，大概每毫秒飛濺1次。與此形成鮮明對比的是，在激光熔化Al6061+4.4vol.%TiC粉末床，注意到納米顆粒的引入增加了蒸汽抑制深度，這主要是由納米顆粒增強的吸收率引起的。為了確認大的飛濺消除不是由蒸汽凹陷深度的變化引起的，也不僅僅限于某個加工參數，在大范圍的加工參數下進行了原位x射線成像實驗。在所研究的所有加工條件下，觀察到納米顆粒能夠消除大飛濺。圖1f-i和視頻2和3顯示了另外兩個例子，它們是相同熔化模式下的飛濺行為與類似蒸汽抑制深度的比較。
具有良好一致性和增強性能的缺陷貧化樣品的打印
消除大的飛濺可以顯著減少樣品中的缺陷。表面形貌測量表明，表面粗糙度Ra降低了90%，從Al6061的20±3µm降低到Al6061+4.4vol的2.1±0.2µm。最大高度差(Rm，最高峰與最低谷之間的高度差)從134±20µm降低了89%，至15±2µm(圖2a-c)。空間分辨率為 2 µm 的 X 射線成像檢查表明，在打印的 Al6061+4.4vol.%TiC 樣品中未檢測到孔隙。然而，如圖 2d、e 所示，在打印的Al6061中觀察到多個孔隙。此外，如圖2f所示，分散在Al6061基體中的納米顆粒也使打印樣品的晶粒細化了一個以上數量級(圖2g, h)。有效的晶粒細化可消除熱裂紋（圖2d，e）。成功地獲得了一個打印樣品的缺陷。
圖2：微觀結構和性能。
拉伸測試結果表明，打印后的Al6061+4.4vol.%TiC的拉伸強度與T6熱處理后的變形Al6061相當，拉伸伸長率提高33%；熱處理后的 Al6061+4.4vol.%TiC 的拉伸強度比鍛造的 Al6061 高 123 ± 13 MPa（42%），并且仍保持 7.9% ± 0.3% 的合理伸長率（圖 2i）。打印的 Al6061+4.4vol.%TiC 的機械性能表現出良好的一致性（與鍛造的 Al6061 相當）。
納米顆粒消除液體破裂引起的飛濺的機理
為了揭示納米顆粒能夠消除大飛濺的機制，我們進行了深入的原位高速x射線成像研究。我們發現了兩種協同工作的機制來防止大飛濺的形成。
發現的第一個機制是納米顆粒穩定了蒸汽抑制波動，從而消除了熔體池中的液體破裂（圖3）。在參考樣品Al6061中，正如預期的那樣，觀察到液體從蒸汽凹陷邊緣周圍的熔池中破裂，形成飛濺物（圖3a-d和視頻4）。模擬研究表明，液體破裂是由流體動量引起的慣性壓力克服表面張力引起的毛細壓力引起的，這類似于水的飛濺。然而，在Al6061+4.4vol.%TiC，沒有觀察到液體破裂（甚至沒有液體突出）（圖3e-h和視頻4）。為避免粉末對液體破碎觀察的影響，本組實驗選擇了裸基底（無粉末層的樣品）。
圖3：納米顆粒能夠消除液體破裂。
發現的第二個機制是，納米顆粒阻止了碰撞過程中液體飛濺物的聚結，從而消除了碰撞引起的大飛濺物。由于激光與粉末床相互作用區周圍氣體流動強烈且混亂，LPBF過程中經常發生粉末碰撞。如圖4a-d和視頻5所示，當Al6061中的兩個液體飛濺物碰撞時，兩個飛濺物合并形成一個大的飛濺物。碰撞誘導的團聚是形成大飛濺的主要機制，通過優化工藝條件或調整合金成分很難克服。然而，我們發現，在激光熔化Al6061+4.4vol.%TiC的過程中，液體飛濺物在碰撞后可以立即分離粉末床，如圖4e-k所示。兩個相撞的飛濺物保持了最初的大小。碰撞的唯一后果是其移動方向和速度的變化。

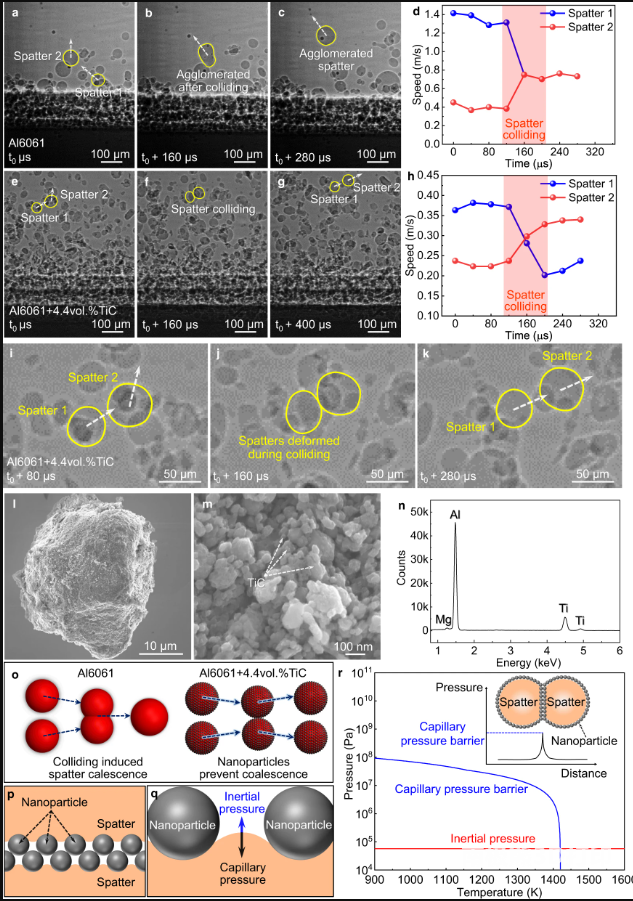

圖 4：納米粒子防止飛濺聚結。
了解到Al6061+4.4vol%TiC中觀察到的防止聚結的機制，通過掃描電鏡對原料粉末表面進行了分析。結果表明，一層納米顆粒覆蓋在原料粉末的表面（圖4l-n）。假設當粉末熔化時，液滴表面的納米顆粒在碰撞時會形成毛細壓力屏障，阻止液滴聚合，如圖4o–q和圖4r所示。
由于毛細管壓力屏障取決于溫度和納米顆粒填充（如圖 4p-r所示），如果飛濺物的溫度過高（例如，在 Al6061-TiC 系統中高于 1420 K）或者飛濺物表面的納米顆粒不夠，仍然會發生聚結。這一推測得到了聚結頻率統計分析結果的支持：盡管飛濺聚結頻率隨著添加 4.4vol.%TiC 顯著降低，在 Al6061+4.4vol.%TiC 中仍觀察到飛濺聚結。
Al6061+4.4vol.%TiC中偶爾的飛濺聚結不會導致大飛濺（尺寸大于100 μm）的形成，因?yàn)榇箫w濺的形成可能需要多個飛濺的聚結。
盡管初始溫度高于 1420 K 的飛濺物可以在第一次碰撞時聚結，但它們可能會冷卻到 1420 K 以下，以避免在隨后的碰撞中聚結。
在高溫下，毛細壓力屏障的降低對于粉末并入熔池以形成生成軌跡至關重要。在激光相互作用區，粉末可以被加熱到非常高的溫度。這種高溫可以消除熔池區域的毛細管壓力屏障，從而允許納米顆粒涂層粉末進入熔池。我們假設，依賴于溫度的毛細管壓力屏障對于實現飛濺控制以及同時允許粉末進入熔池至關重要。
綜上所述，我們發現并證明了納米顆粒通過同時穩定熔池波動和防止液滴聚結來控制激光-粉末-床相互作用的不穩定性，從而消除了大量飛濺，并打印出了具有良好一致性和增強性能的貧缺陷樣品。利用納米顆粒控制激光與物質相互作用的不穩定性為實現缺陷貧金屬增材制造提供了一條可行的途徑。
方法
高速x射線成像
進行高速高分辨率x射線成像，以捕捉激光掃描期間的飛濺、蒸汽抑制和熔池動力學。集成了一臺連續鐿光纖激光器（IPG YLR-500-AC，IPG Photonics，美國）和一臺振鏡掃描儀（IntelliSCAN 30，SCANLAB GmbH，德國），以進行單軌激光熔化實驗。在激光掃描過程中，同步輻射x射線束（曝光時間為1 μs）穿透樣品。
飛濺動力學的高速可見光成像
使用高速可見光攝像機（日本福隆FASTCAM Nova S12）和顯微鏡光學系統從頂視圖捕捉LPBF過程中的飛濺動態。集成了一臺連續鐿光纖激光器（IPG YLR-500-AC，IPG Photonics，美國）和一臺振鏡掃描儀（hurrySCAN 30，SCANLAB GmbH，德國），以進行單軌LPBF實驗，粉末層厚度為100 µm。成像以 25 kHz 幀速率進行，曝光時間為4 μs，分辨率為4 μm。SugarCUBEUltra照明系統（White LED Light SugarCUBE Ultra，Ushio，日本）用于在成像實驗期間照亮粉末床。
微觀結構表征
通過SEM（Helios PFIB G4，F(xiàn)EI，美國）對Al6061+4.4vol.% TiC進行了表征。為了清楚地顯示納米顆粒，樣品傾斜了52°。在SEM之前，首先通過低角度離子研磨清潔拋光樣品，然后用鎵離子輕微蝕刻。
來源：Controlling process instability for defect lean metal additive manufacturing，Nature Communications, doi.org/10.1038/s41467-022-28649-2
參考文獻：King, W. E. et al. Observation of keyhole-mode laser melting in laser powder-bed fusion additive manufacturing. J. Mater. Process. Technol. 214, 2915–2925 (2014).
