IJP：增材制造316L不銹鋼循環(huán)塑性和疲勞行為的實(shí)驗(yàn)研究與數(shù)值模擬(2)
時(shí)間：2024-05-16 08:59 來源：南極熊 作者：admin 閱讀：次

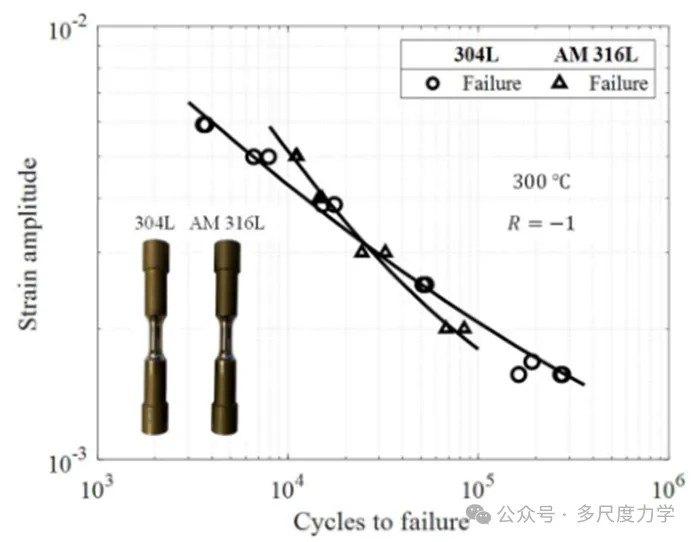

圖3. AM 316L在0 °方向的疲勞壽命和常規(guī)304L在300 °C的疲勞壽命

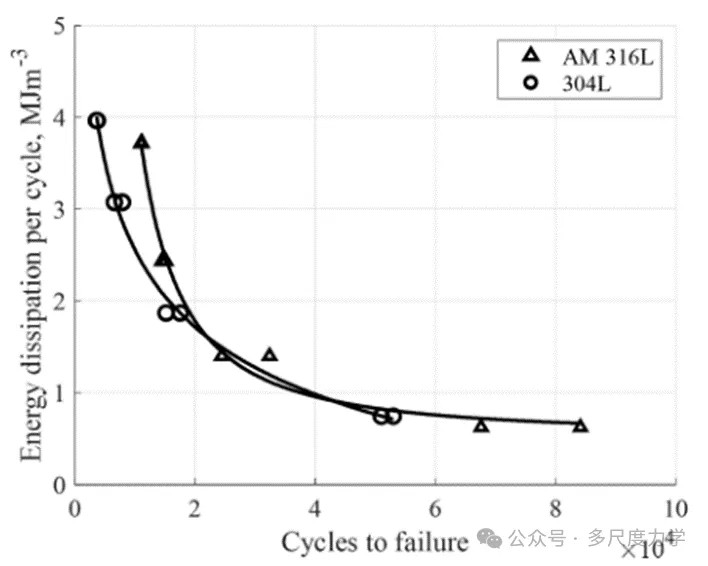

圖4. AM 316L在0 °方向和常規(guī)304L方向疲勞試驗(yàn)的單周耗能
圖4進(jìn)一步闡明了AM 316L 和常規(guī)304L 疲勞壽命的區(qū)別，其中使用計(jì)算塑性算法計(jì)算了每個(gè)周期的能量密度耗散。對于高能耗區(qū)的AM 316L，能量耗散曲線在低能耗區(qū)有相似之處，并且與失效周期略有延長。通過分析每次疲勞試驗(yàn)的穩(wěn)定滯回回路，確定每個(gè)循環(huán)的能量消耗。300 °C下0.4%循環(huán)試驗(yàn)得出的硬化參數(shù)用于所有疲勞試驗(yàn)，應(yīng)變幅度從0.2%到0.5% 不等。
最后得到以下結(jié)論：在室溫和300 °C條件下，觀察到各向異性對AM 316L不銹鋼的剛度、屈服強(qiáng)度和強(qiáng)度的顯著影響，45 °C試樣的各向異性值比0 °C試樣高8-10% 。
與RT相比，300 °C時(shí)的最大峰值應(yīng)力顯著降低。然而，在兩種溫度下，屈曲前的最終應(yīng)變振幅是相似的。
實(shí)驗(yàn)結(jié)果揭示了不同方向試樣循環(huán)硬化行為的顯著差異。45 °的試樣方向始終表現(xiàn)出最高程度的應(yīng)變硬化。
提出了一種基于能量的疲勞壽命預(yù)測模型，用于預(yù)測 AM 316L不銹鋼在低周疲勞狀態(tài)下的疲勞壽命。
相關(guān)研究成果以“Experimental investigation and numerical modelling of the cyclic plasticity and fatigue behavior of additively manufactured 316 L stainless steel”為題發(fā)表在International Journal of Plasticity上（VOL. 176, May 2024, 103966）論文第一作者和通訊作者是M.Subasic。
論文鏈接：https://doi.org/10.1016/j.ijplas.2024.103966
(責(zé)任編輯：admin)
Himed評估不同噴砂磨料在3
粉末粒徑可以控制增材制造
Divergent公司以3D打印技
浙大口腔醫(yī)學(xué)院：生物3D打
新型類器官樣神經(jīng)血管球促
推動粘結(jié)劑噴射（鑄造/金最新內(nèi)容
選區(qū)激光熔化增材
大型聚合物3D打印
6K Additive最新
如何打造增材制造
從實(shí)驗(yàn)室走向生產(chǎn)
3D打印在口腔修復(fù)熱點(diǎn)內(nèi)容
