增材制造金屬疲勞性能研究:綜述
時間：2024-11-23 08:32 來源：長三角G60激光聯(lián)盟 作者：admin 閱讀：次
南京航空航天大學(xué)機(jī)械結(jié)構(gòu)力學(xué)及控制國家重點(diǎn)實(shí)驗(yàn)室、前沿科學(xué)研究院、納智能材料器件教育部重點(diǎn)實(shí)驗(yàn)室、航天學(xué)院和強(qiáng)度與結(jié)構(gòu)完整性全國重點(diǎn)實(shí)驗(yàn)室的科研人員綜述報(bào)道了增材制造金屬疲勞性能的研究。相關(guān)論文以“A holistic review on fatigue properties of additively manufactured metals”為題發(fā)表在《Journal of Materials Processing Technology》上。
重點(diǎn)：
1.綜述已公布的增材制造（AM）金屬的最新疲勞數(shù)據(jù)。
2.比較和分析了影響AM金屬疲勞性能的主要因素。
3.對AM金屬的S-N和da/dN-∆K曲線進(jìn)行數(shù)據(jù)提取。
4.由于制造工藝的原因，AM金屬的疲勞性能表現(xiàn)出較大的分散性。
增材制造（AM）技術(shù)作為一種先進(jìn)的技術(shù)，正在迅速發(fā)展。許多研究表明，AM金屬的強(qiáng)度或其他機(jī)械性能可與傳統(tǒng)制造的金屬相媲美，甚至更勝一籌，但在循環(huán)或疲勞載荷下，AM金屬的疲勞性能仍是一個棘手的問題。目前還缺乏關(guān)于AM金屬疲勞性能和數(shù)據(jù)的全面概述。本文將對已發(fā)表的有關(guān)AM金屬疲勞性能（S-N數(shù)據(jù)和疲勞裂紋擴(kuò)展數(shù)據(jù)）的最新數(shù)據(jù)進(jìn)行回顧。此外，還系統(tǒng)地概述了鈦基、鋁基、鎳基、鎂基合金、不銹鋼和高熵合金等AM金屬材料的疲勞性能。文中列出了上述金屬、AM技術(shù)和影響因素（制造參數(shù)，如成型方向、加工參數(shù)和后處理）的疲勞性能數(shù)據(jù)摘要圖和表格。最后對AM金屬的疲勞性能和影響疲勞行為的主要因素進(jìn)行了比較和批判性分析，從而為提高AM金屬的疲勞性能提供了有價(jià)值的指導(dǎo)。
1.綜述已公布的增材制造（AM）金屬的最新疲勞數(shù)據(jù)。
2.比較和分析了影響AM金屬疲勞性能的主要因素。
3.對AM金屬的S-N和da/dN-∆K曲線進(jìn)行數(shù)據(jù)提取。
4.由于制造工藝的原因，AM金屬的疲勞性能表現(xiàn)出較大的分散性。
增材制造（AM）技術(shù)作為一種先進(jìn)的技術(shù)，正在迅速發(fā)展。許多研究表明，AM金屬的強(qiáng)度或其他機(jī)械性能可與傳統(tǒng)制造的金屬相媲美，甚至更勝一籌，但在循環(huán)或疲勞載荷下，AM金屬的疲勞性能仍是一個棘手的問題。目前還缺乏關(guān)于AM金屬疲勞性能和數(shù)據(jù)的全面概述。本文將對已發(fā)表的有關(guān)AM金屬疲勞性能（S-N數(shù)據(jù)和疲勞裂紋擴(kuò)展數(shù)據(jù)）的最新數(shù)據(jù)進(jìn)行回顧。此外，還系統(tǒng)地概述了鈦基、鋁基、鎳基、鎂基合金、不銹鋼和高熵合金等AM金屬材料的疲勞性能。文中列出了上述金屬、AM技術(shù)和影響因素（制造參數(shù)，如成型方向、加工參數(shù)和后處理）的疲勞性能數(shù)據(jù)摘要圖和表格。最后對AM金屬的疲勞性能和影響疲勞行為的主要因素進(jìn)行了比較和批判性分析，從而為提高AM金屬的疲勞性能提供了有價(jià)值的指導(dǎo)。

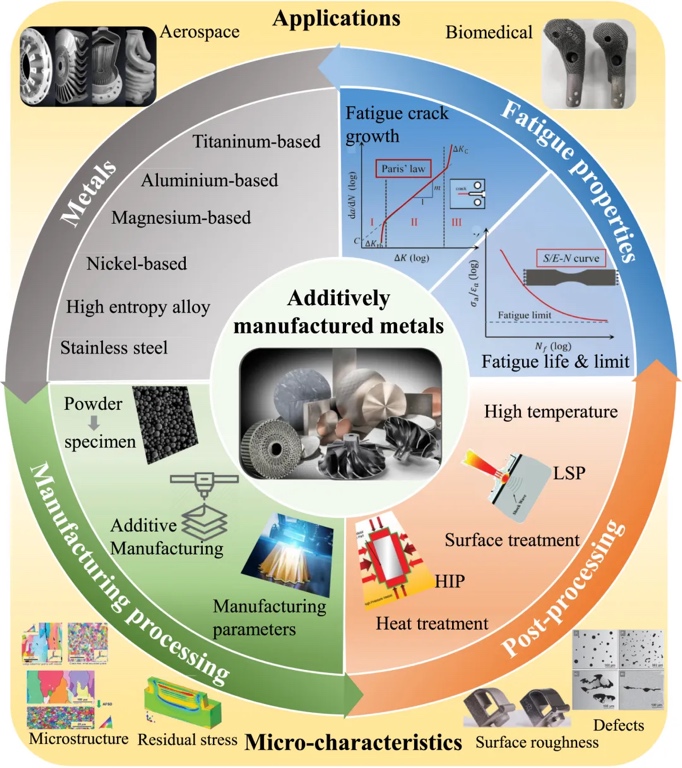

圖1.增材制造金屬的材料-加工-疲勞關(guān)系示意圖。

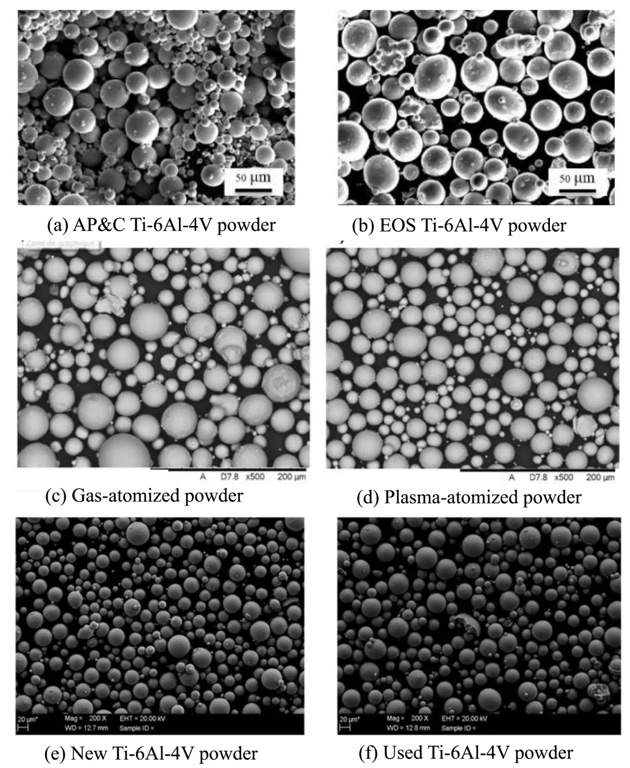

圖2.(a)AP&C Ti-6Al-4V粉末和(b)EOS Ti-6Al-4V粉末，(c)氣體霧化粉末和(d)等離子體霧化粉末，以及(e)新Ti-6Al-4V粉末和(f)舊Ti-6Al-4V粉末的掃描電鏡顯微圖。

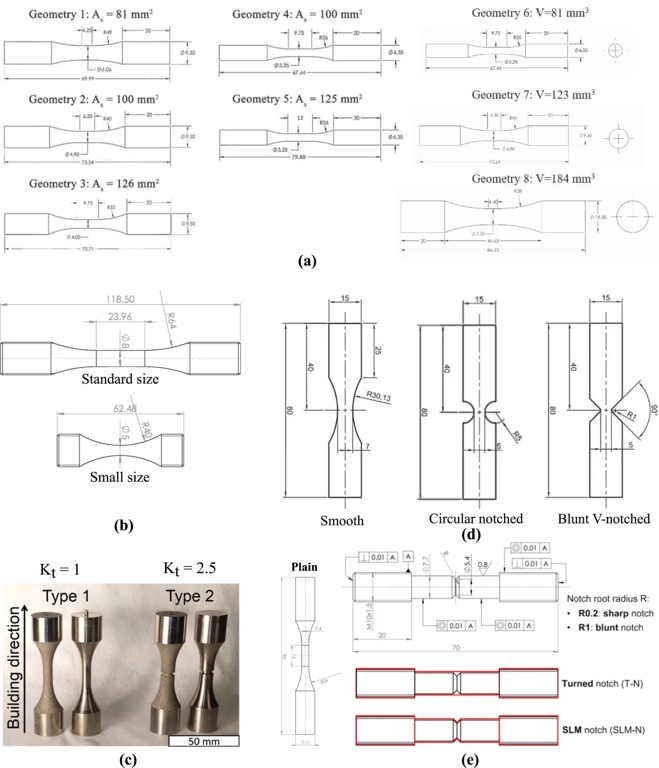

圖3.不同尺寸和缺口試樣的幾何形狀。

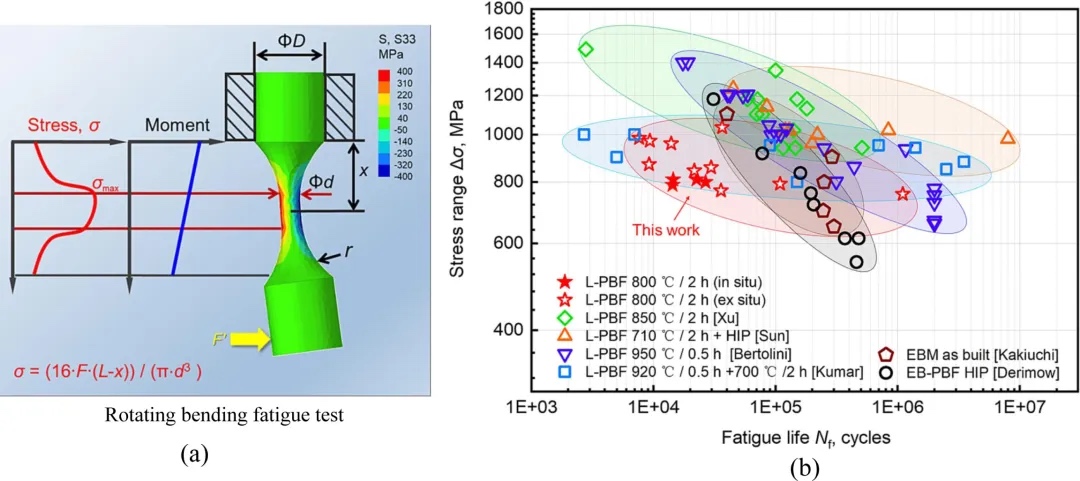

圖4.(a)旋轉(zhuǎn)彎曲疲勞微型試樣的載荷示意圖和應(yīng)力分布。(b)原位/原位RBF小型試樣的疲勞數(shù)據(jù)與經(jīng)過各種后熱處理的AM合金（包括L-PBF、電子束粉末床熔融（PBF-EB）和電子束熔化（EBM））的疲勞數(shù)據(jù)進(jìn)行比較。

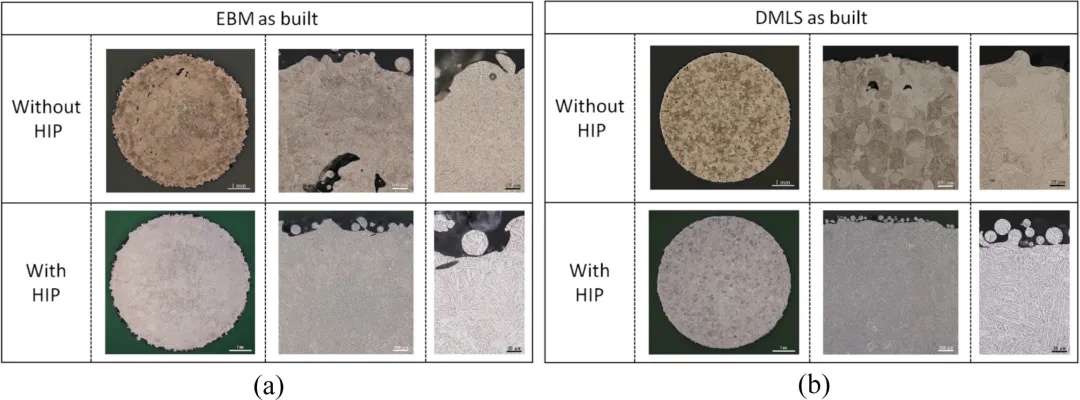

圖5.(a)無HIP和有HIP的EBMed Ti-6Al-4V顯微結(jié)構(gòu)。 (b)無HIP和有HIP的DMLSed Ti-6Al-4V顯微結(jié)構(gòu)。

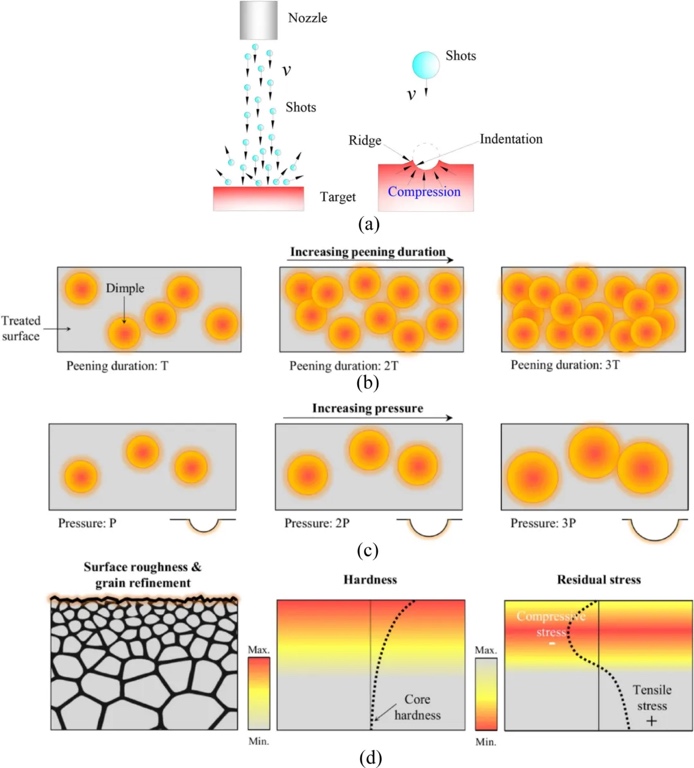

圖6.示意圖描述了(a)噴丸強(qiáng)化（SP）。(b)強(qiáng)化持續(xù)時間和(c)目標(biāo)表面壓力增加顯示了噴丸強(qiáng)化處理的效果。(d)從左到右，SP處理的常見效果包括增加表面粗糙度、誘導(dǎo)表層晶粒細(xì)化、硬化和誘導(dǎo)壓縮殘余應(yīng)力。
圖7.LDED制備的試樣在LSP期間的冶金缺陷和殘余應(yīng)力演變示意圖。(d)沿深度方向的整個微觀結(jié)構(gòu)示意圖。

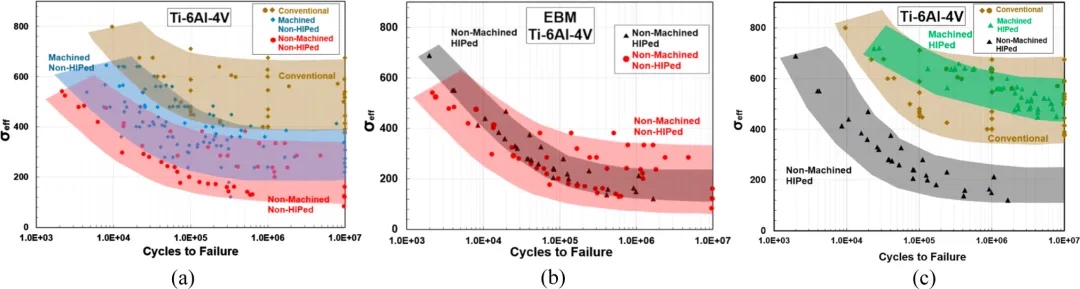

圖8.(a)機(jī)加工試樣與非機(jī)加工試樣（非HIP材料）的疲勞特性對比。(b)經(jīng)HIP處理的部件與表面未經(jīng)機(jī)加工的非HIP處理部件的疲勞特性對比。(c)經(jīng)機(jī)加工表面的HIP材料與加工表面和參考材料的疲勞性能比較。
(責(zé)任編輯：admin)
上一篇：綜述：用于微型設(shè)備的刺激響應(yīng)水凝膠的光基3D打印最新進(jìn)展和前景
下一篇：Leading Minds聯(lián)盟團(tuán)結(jié)行業(yè)領(lǐng)導(dǎo)者推動工業(yè)3D打印增長
下一篇：Leading Minds聯(lián)盟團(tuán)結(jié)行業(yè)領(lǐng)導(dǎo)者推動工業(yè)3D打印增長
Himed評估不同噴砂磨料在3
粉末粒徑可以控制增材制造
Divergent公司以3D打印技
浙大口腔醫(yī)學(xué)院：生物3D打
新型類器官樣神經(jīng)血管球促
推動粘結(jié)劑噴射（鑄造/金最新內(nèi)容
選區(qū)激光熔化增材
大型聚合物3D打印
6K Additive最新
如何打造增材制造
從實(shí)驗(yàn)室走向生產(chǎn)
3D打印在口腔修復(fù)熱點(diǎn)內(nèi)容
關(guān)于網(wǎng)站 | 我要投稿 | 用戶反饋 | 友情鏈接 | 廣告合作 |
中國3D打印網(wǎng)-中國3D打印門戶網(wǎng) Power by中國3D打印網(wǎng)
|在線客服QQ：78260551
中國3D打印網(wǎng) 版權(quán)所有 嚴(yán)禁復(fù)制和惡意鏡像 中華人民共和國信息產(chǎn)業(yè)部備案編號：蜀ICP備2021014123號-1
