更深入了解3D打印，依照國際、國家標準 ，重新梳理增材制造技術路線
時間：2022-12-08 10:53 來源：格智學院 作者：admin 閱讀：次

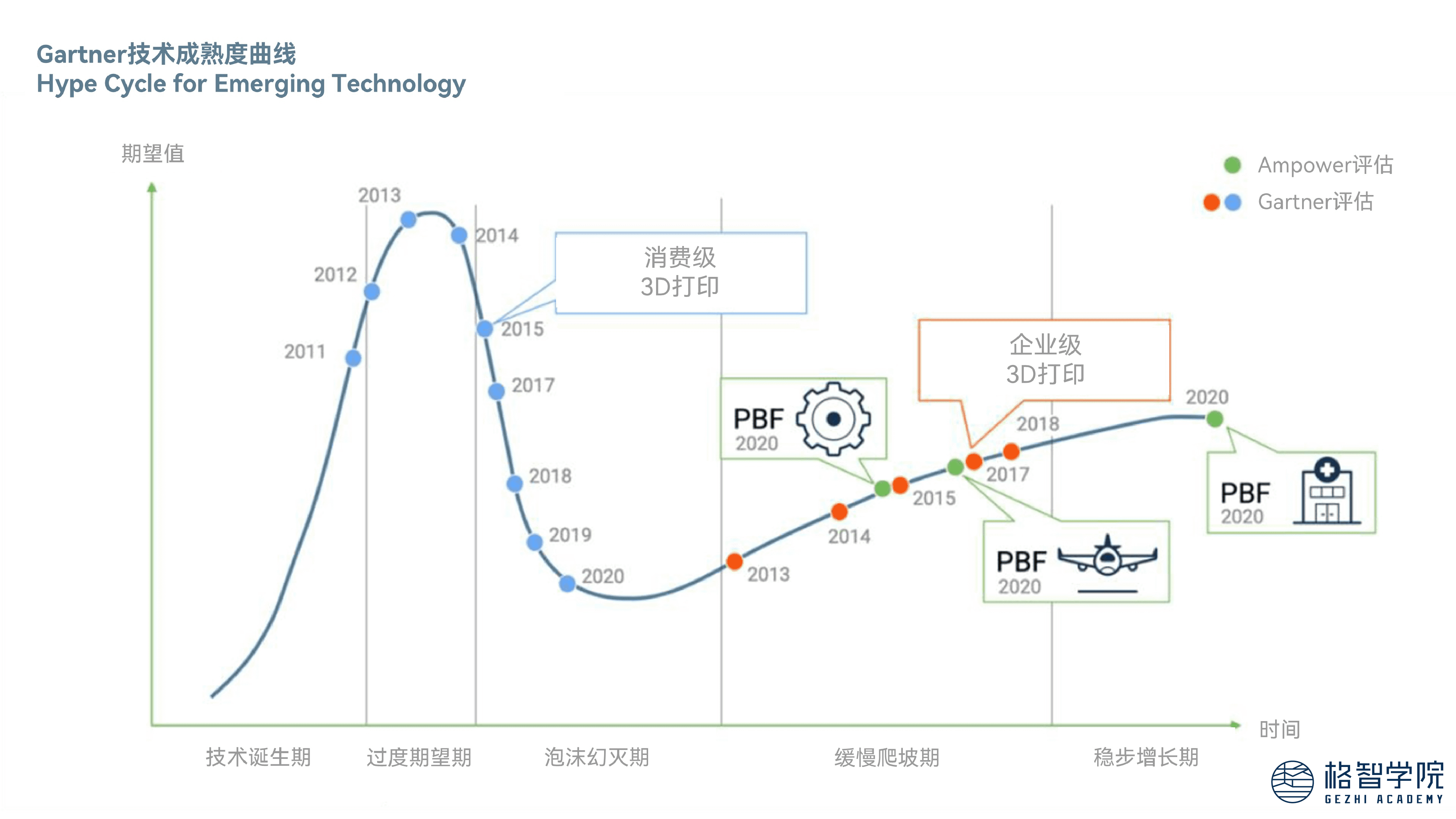

從1984年第一個相關專利誕生，到2013年概念走紅進入公眾視野，時至今日增材制造（3D打印）技術，歷經數十年的發展變遷，終于逐漸走向成熟和規范化。
然而早期標準缺失、高速發展和過度炒作的共同作用之下，不可避免的造成了信息冗雜混亂的現象：對增材制造技術的分類方法五花八門、同一種技術路線有5-6種甚至更多不同名稱和定義等等，這無疑增加了人們對增材技術的理解難度，更是讓不少行業新人感到眼花繚亂、一頭霧水。
本文依據以下增材制造相關國際標準及國家標準，并參考匯總各類文獻，對增材制造技術路線進行了重新梳理，著重對適用于金屬增材的技術路線進行說明，旨在厘清概念、便利溝通，以促進行業的標準化和規范化發展。
增材制造定義
英文名稱：Additive Manufacturing
英文縮寫：AM
中文名稱：增材制造
其他名稱：快速原型、快速成形、快速制造、3D打印等
技術定義（ISO）：Process of joining materials to make parts from 3D model data, usually layer upon layer, as opposed to subtractive manufacturing and formative manufacturing methodologies
技術定義（GB/T）：以三維模型數據為基礎，通過材料堆積的方式制造零件或?qū)嵨锏墓に嚒?/span>
增材制造技術分類

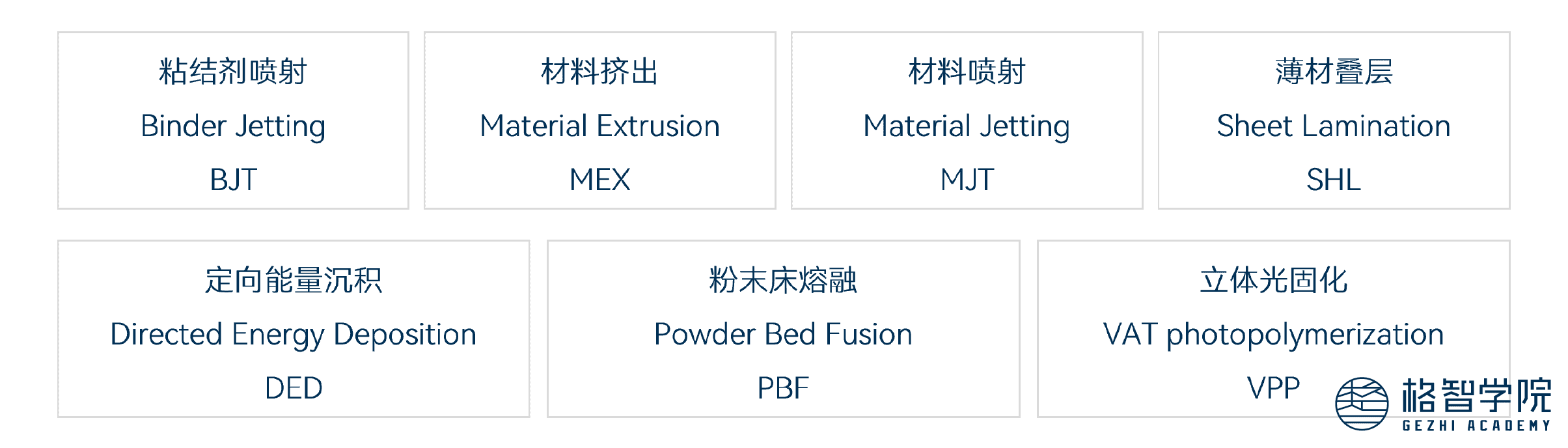

無論在ISO標準還是國標中，增材制造技術均被統一分為以下7大類：
Binder Jetting（BJT）粘結劑噴射
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Binder Jetting
英文縮寫：BJT
中文名稱：粘結劑噴射
技術定義（ISO）：Additive manufacturing process in which a liquid bonding agent is selectively deposited to join powder materials.
技術定義（GB/T）：選擇性噴射沉積液態粘結劑粘結粉末材料的增材制造工藝。
技術細分（ISO）：
BJT-SSt：單步工藝
BJT-MSt：多步工藝
歸屬此類的常見增材技術（俗稱）：BJAM, 3DP, CPJ等

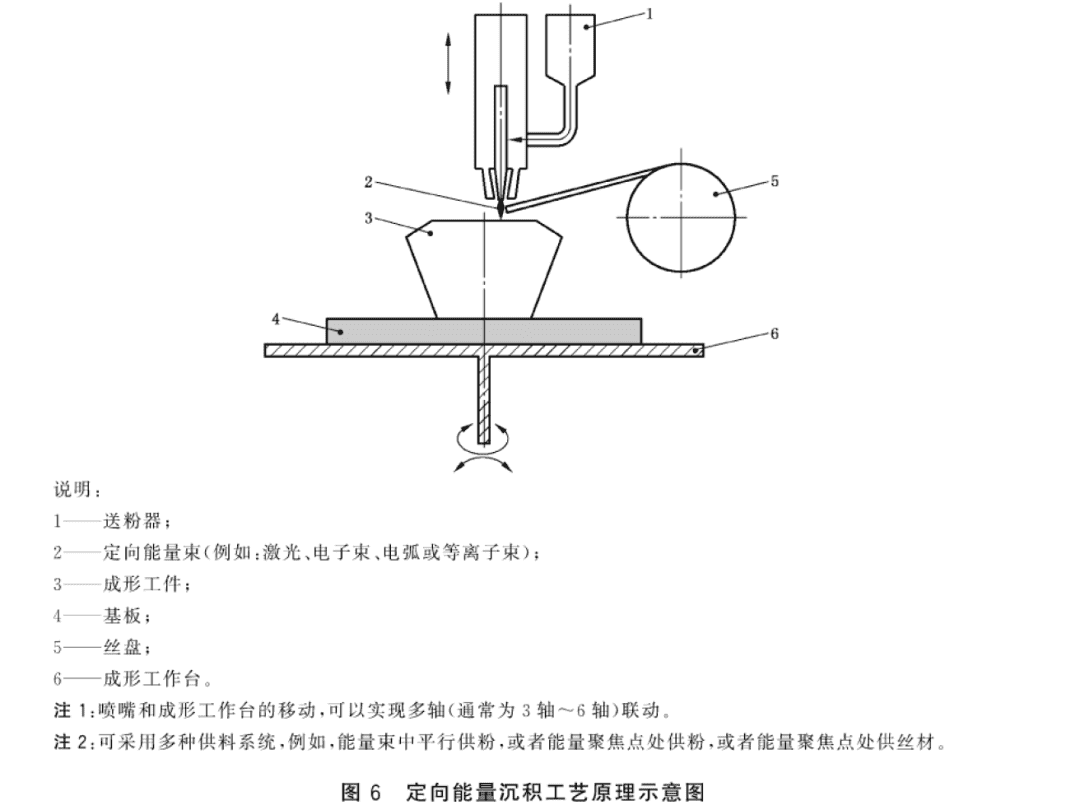

Directed Energy Deposition（DED）定向能量沉積
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Directed Energy Deposition
英文縮寫：DED
中文名稱：定向能量沉積
技術定義（ISO）：Additive manufacturing process in which focused thermal energy is used to fuse materials by melting as they are being deposited.
技術定義（GB/T）：利用聚焦熱將材料同步熔化沉積的增材制造工藝。
技術細分（ISO）：
DED-LB：能量源為激光
DED-EB：能量源為電子束
DED-Arc：能量源為電弧
歸屬此類的常見增材技術（俗稱）：LC, LENS, LMD, LDMD, LSF, EBDM, EBAM, EBF, WAAM等

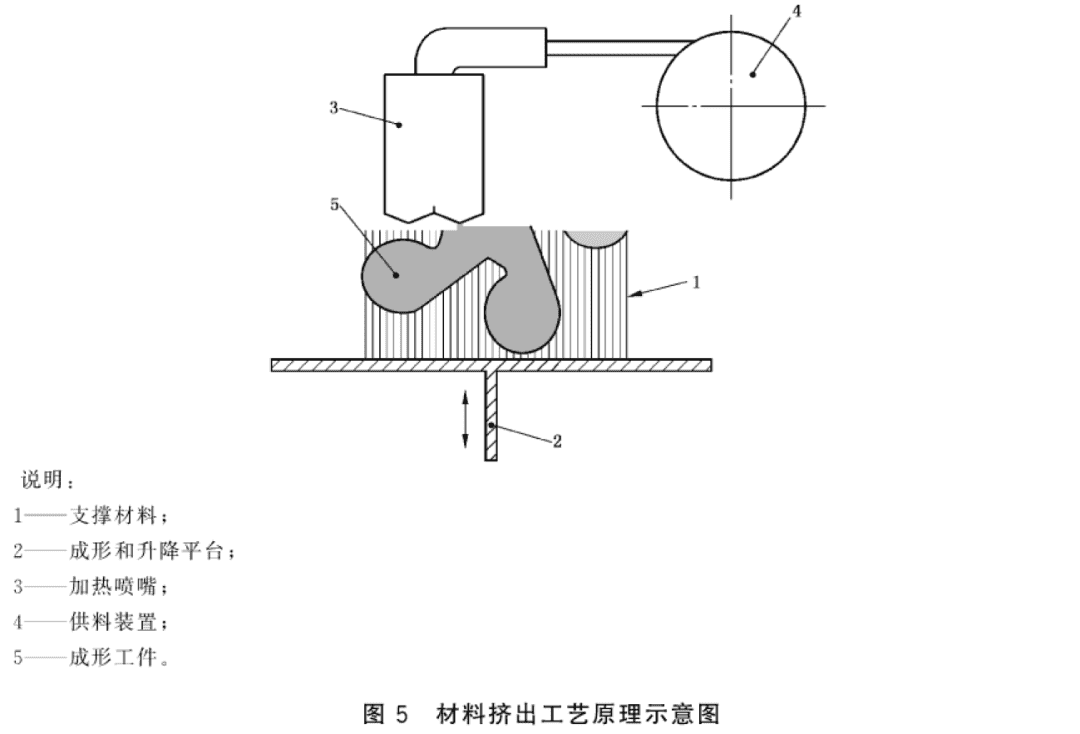

Material Extrusion（MEX）材料擠出
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Material Extrusion
英文縮寫：MEX
中文名稱：材料擠出
技術定義（ISO）：Additive manufacturing process in which material is selectively dispensed through a nozzle or orifice.
技術定義（GB/T）：將材料通過噴嘴或孔口擠出的增材制造工藝。
技術細分（ISO）：
MEX-CRB：化學反應固結
MEX-TRB：熱反應固結
歸屬此類的常見增材技術（俗稱）：FDM, CFF等
Material Jetting（MJT）材料噴射
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Material Jetting
英文縮寫：MJT
中文名稱：材料噴射
技術定義（ISO）：Additive manufacturing process in which droplets of feedstock material are selectively deposited.
技術定義（GB/T）：將材料以微滴的形式按需噴射沉積的增材制造工藝
技術細分（ISO）：
MJT-UV：紫外線照射固化
MJT-CRB：化學反應固結
MJT-TRB：熱反應固結
歸屬此類的常見增材技術（俗稱）：PJ, DOD, CMJ, NPJ等
Powder Bed Fusion（PBF）粉末床熔融
然而早期標準缺失、高速發展和過度炒作的共同作用之下，不可避免的造成了信息冗雜混亂的現象：對增材制造技術的分類方法五花八門、同一種技術路線有5-6種甚至更多不同名稱和定義等等，這無疑增加了人們對增材技術的理解難度，更是讓不少行業新人感到眼花繚亂、一頭霧水。
本文依據以下增材制造相關國際標準及國家標準，并參考匯總各類文獻，對增材制造技術路線進行了重新梳理，著重對適用于金屬增材的技術路線進行說明，旨在厘清概念、便利溝通，以促進行業的標準化和規范化發展。
ISO/ASTM52900:2021Additivemanufacturing-Generalprinciples—Fundamentalsand vocabulary
GB/T35351-2017增材制術語
GB/T35021-2018 增材制造工藝分類及原材料
增材制造定義
英文名稱：Additive Manufacturing
英文縮寫：AM
中文名稱：增材制造
其他名稱：快速原型、快速成形、快速制造、3D打印等
技術定義（ISO）：Process of joining materials to make parts from 3D model data, usually layer upon layer, as opposed to subtractive manufacturing and formative manufacturing methodologies
技術定義（GB/T）：以三維模型數據為基礎，通過材料堆積的方式制造零件或?qū)嵨锏墓に嚒?/span>
增材制造技術分類
無論在ISO標準還是國標中，增材制造技術均被統一分為以下7大類：
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Binder Jetting
英文縮寫：BJT
中文名稱：粘結劑噴射
技術定義（ISO）：Additive manufacturing process in which a liquid bonding agent is selectively deposited to join powder materials.
技術定義（GB/T）：選擇性噴射沉積液態粘結劑粘結粉末材料的增材制造工藝。
技術細分（ISO）：
BJT-SSt：單步工藝
BJT-MSt：多步工藝
歸屬此類的常見增材技術（俗稱）：BJAM, 3DP, CPJ等
△該視頻為BJT常見增材技術的一種-3DP
Directed Energy Deposition（DED）定向能量沉積
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Directed Energy Deposition
英文縮寫：DED
中文名稱：定向能量沉積
技術定義（ISO）：Additive manufacturing process in which focused thermal energy is used to fuse materials by melting as they are being deposited.
技術定義（GB/T）：利用聚焦熱將材料同步熔化沉積的增材制造工藝。
技術細分（ISO）：
DED-LB：能量源為激光
DED-EB：能量源為電子束
DED-Arc：能量源為電弧

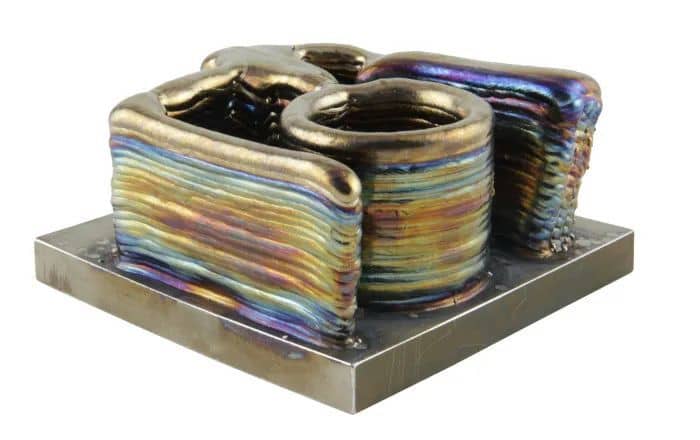

歸屬此類的常見增材技術（俗稱）：LC, LENS, LMD, LDMD, LSF, EBDM, EBAM, EBF, WAAM等
△該視頻為DED常見增材技術的一種-LMD
Material Extrusion（MEX）材料擠出
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Material Extrusion
英文縮寫：MEX
中文名稱：材料擠出
技術定義（ISO）：Additive manufacturing process in which material is selectively dispensed through a nozzle or orifice.
技術定義（GB/T）：將材料通過噴嘴或孔口擠出的增材制造工藝。
技術細分（ISO）：
MEX-CRB：化學反應固結
MEX-TRB：熱反應固結

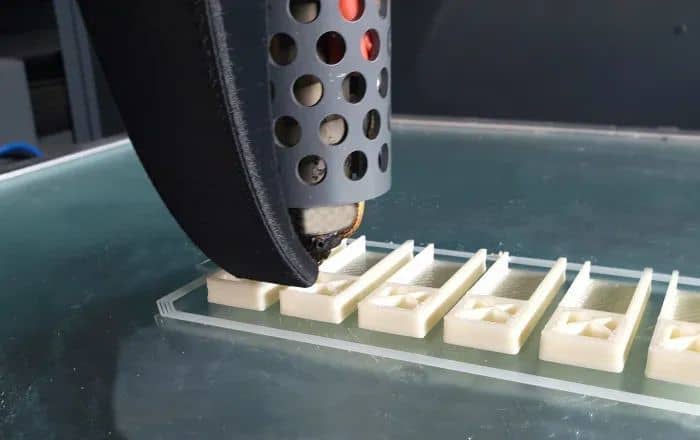

歸屬此類的常見增材技術（俗稱）：FDM, CFF等
△該視頻為MEX常見增材技術的一種-FDM
Material Jetting（MJT）材料噴射
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Material Jetting
英文縮寫：MJT
中文名稱：材料噴射
技術定義（ISO）：Additive manufacturing process in which droplets of feedstock material are selectively deposited.
技術定義（GB/T）：將材料以微滴的形式按需噴射沉積的增材制造工藝
技術細分（ISO）：
MJT-UV：紫外線照射固化
MJT-CRB：化學反應固結
MJT-TRB：熱反應固結
歸屬此類的常見增材技術（俗稱）：PJ, DOD, CMJ, NPJ等
△該視頻為MJT常見增材技術的一種-NPJ

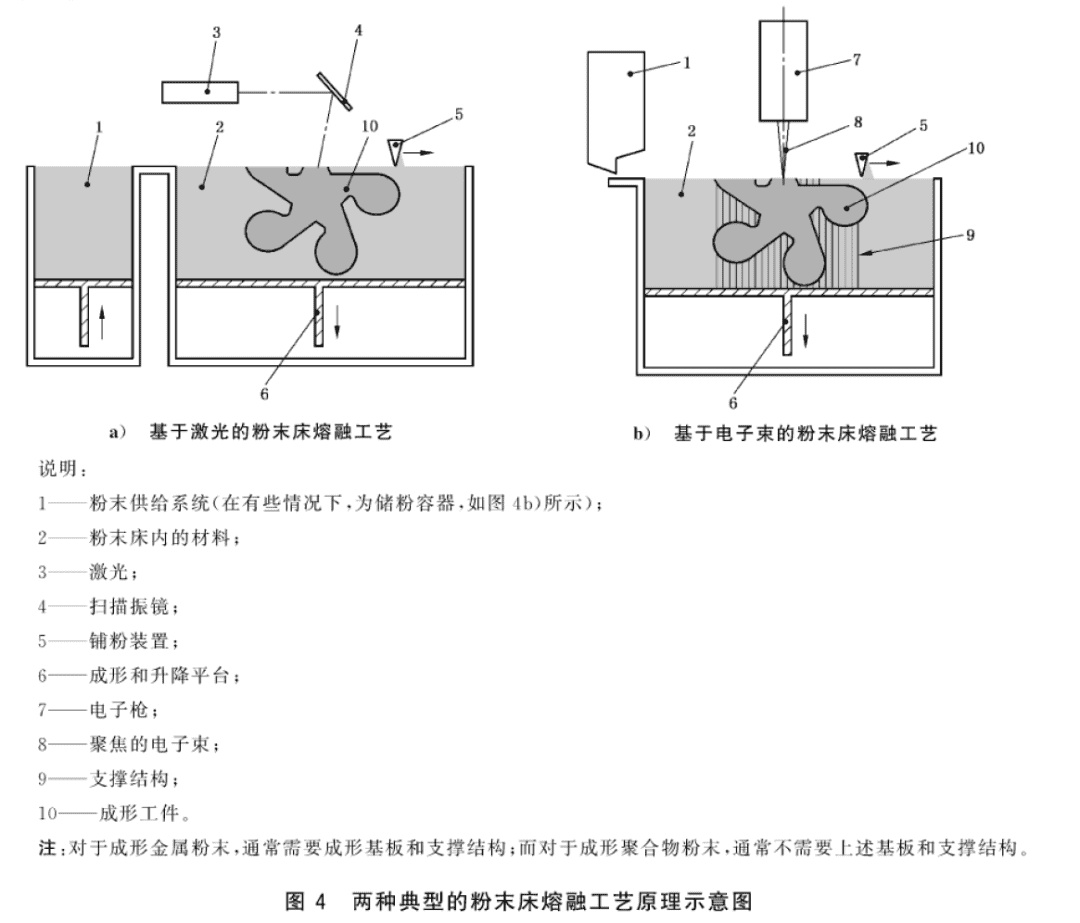

Powder Bed Fusion（PBF）粉末床熔融
