更深入了解3D打印，依照國際、國家標準 ，重新梳理增材制造技術路線(2)
時間：2022-12-08 10:53 來源：格智學院 作者：admin 閱讀：次
原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Powder Bed Fusion
英文縮寫：PBF
中文名稱：粉末床熔融
技術定義（ISO）：Additive manufacturing process in which thermal energy sselectively fuses regions of a powder bed.
技術定義（GB/T）：通過熱能選擇性地熔化/燒結粉末床區域的增材制造工藝。
技術細分（ISO）：
PBF-LB：能量源為激光
PBF-EB：能量源為電子束
PBF-IrL：能量源為紅外光
歸屬此類的常見增材技術（俗稱）：SLM, SLF, EBSM, EBM, SLS等
△該視頻為PBF常見增材技術的一種-SLM
Sheet Lamination（SHL）薄材疊層

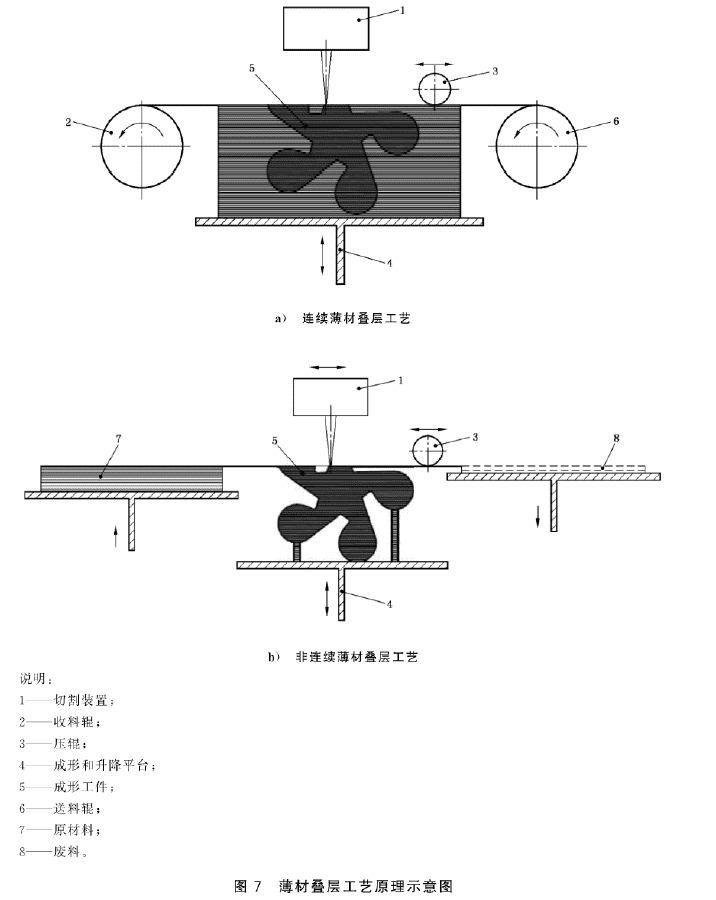

原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：Sheet Lamination
英文縮寫：SHL
中文名稱：薄材疊層
技術定義（ISO）：Additive manufacturing process in which sheets of material are bonded to form a part.
技術定義（GB/T）：將薄層材料逐層粘結以形成實物的增材制造工藝。
技術細分（ISO）：
SHL-AJ：粘結劑粘結
SHL-UC：超聲波固結
歸屬此類的常見增材技術（俗稱）：LOM, UAM等
△該視頻為SHL常見增材技術的一種-LOM
VAT photopolymerization（VPP）立體光固化

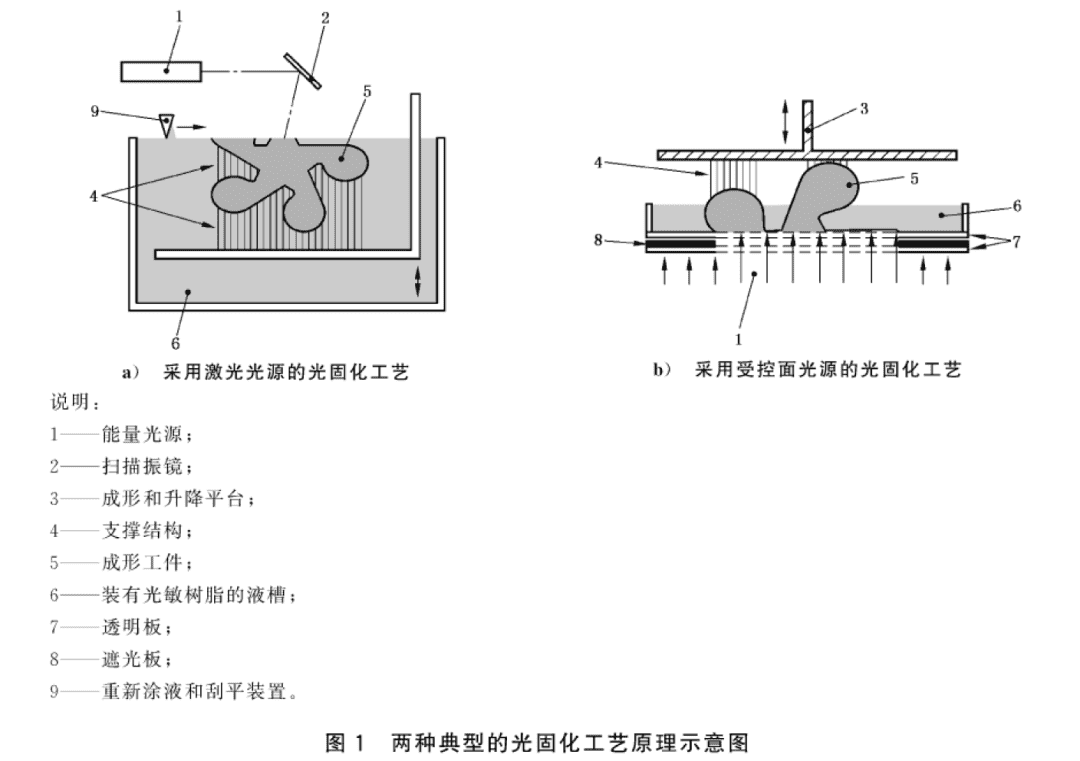

原理圖來源：國標GB/T35021-2018增材制造工藝分類及原材料
英文名稱：VAT photopolymerization
英文縮寫：VPP
中文名稱：立體光固化
技術定義（ISO）：Additive manufacturing process in which liquid photopolymer in a vat is sselectively cured by light-activated polymerization.
技術定義（GB/T）：通過光致聚合作用選擇性地固化液態光敏聚合物的增材制造工藝。
技術細分（ISO）：
VPP-UVL：紫外激光束曝光固化
VPP-UVM：通過選擇性地透過掩模照射紫外線進行固化
VPP-LED：通過發光二極管的光曝光進行固化
歸屬此類的常見增材技術（俗稱）：SLA, MJP, TPP, VAM, DLP, CLIP, LCD等

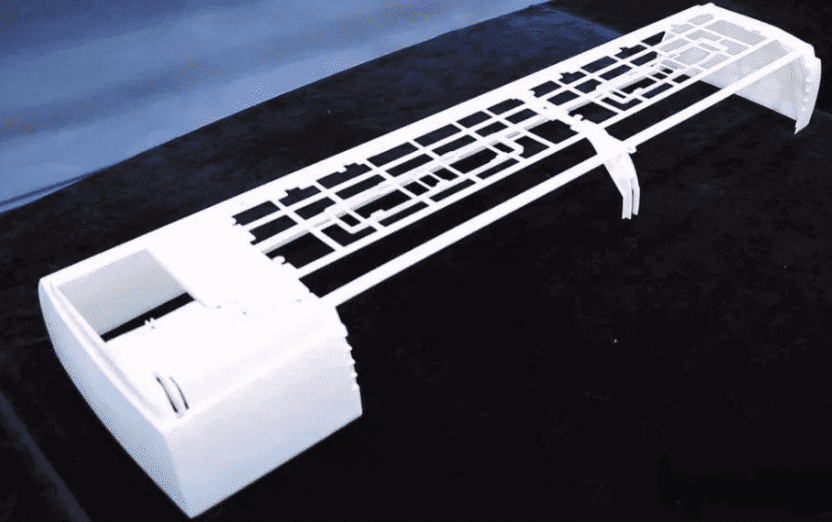

△該視頻為VPP常見增材技術的一種-SLA
金屬增材技術路線及成熟度
從標準中對增材制造技術分類的定義來看，7大類增材制造技術是從技術原理層面進行區分，并沒有明確的劃分金屬或非金屬增材技術。那么，適用于金屬的增材技術路線有哪些呢？

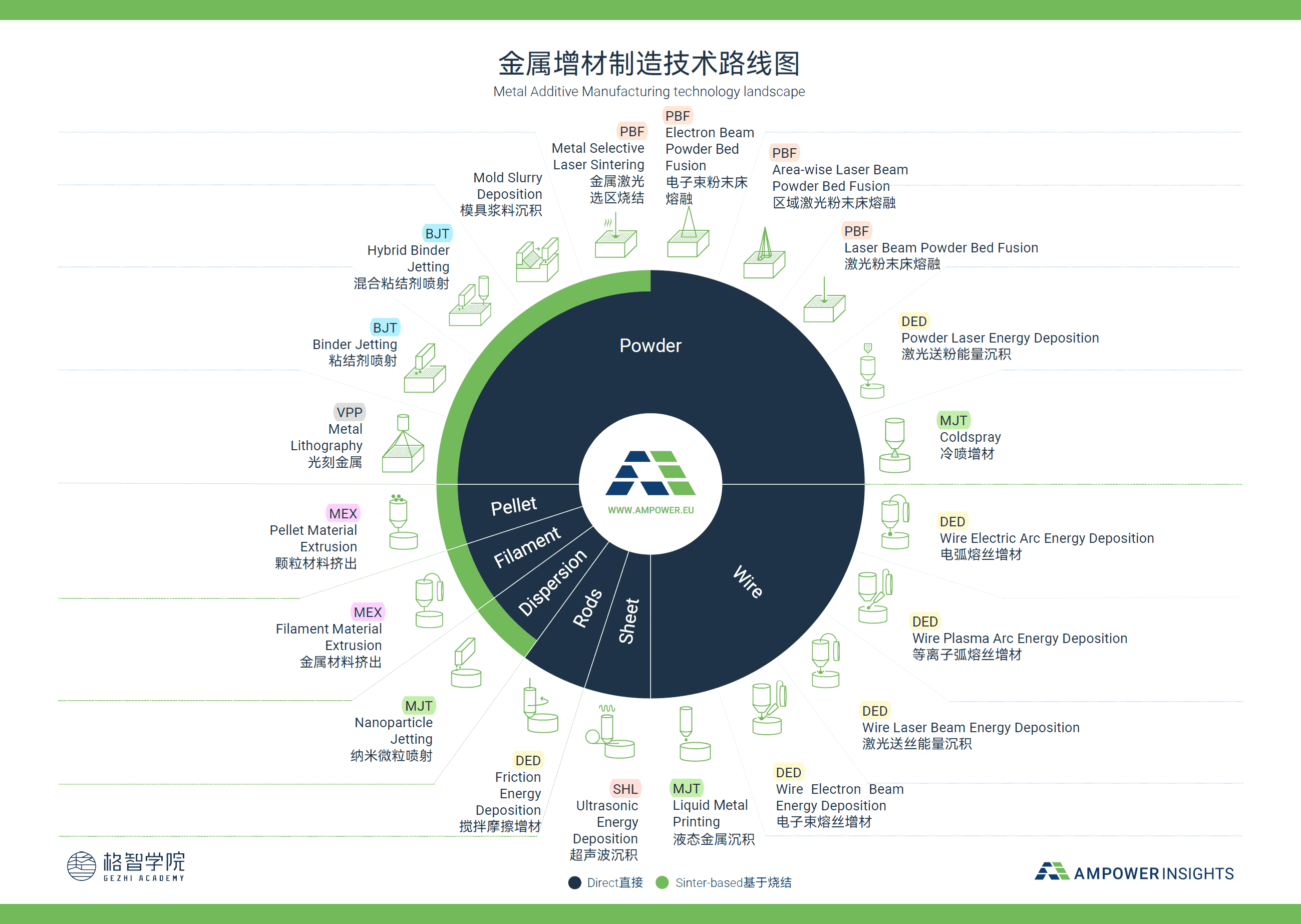

下圖是基于Ampower出版的金屬增材技術路線圖，對常見的金屬增材技術路線依據標準中的分類進行了標注。我們不難發現，事實上，7大類增材制造技術均可用于金屬材料增材，而其中以屬于PBF和DED兩類的技術路線最多。

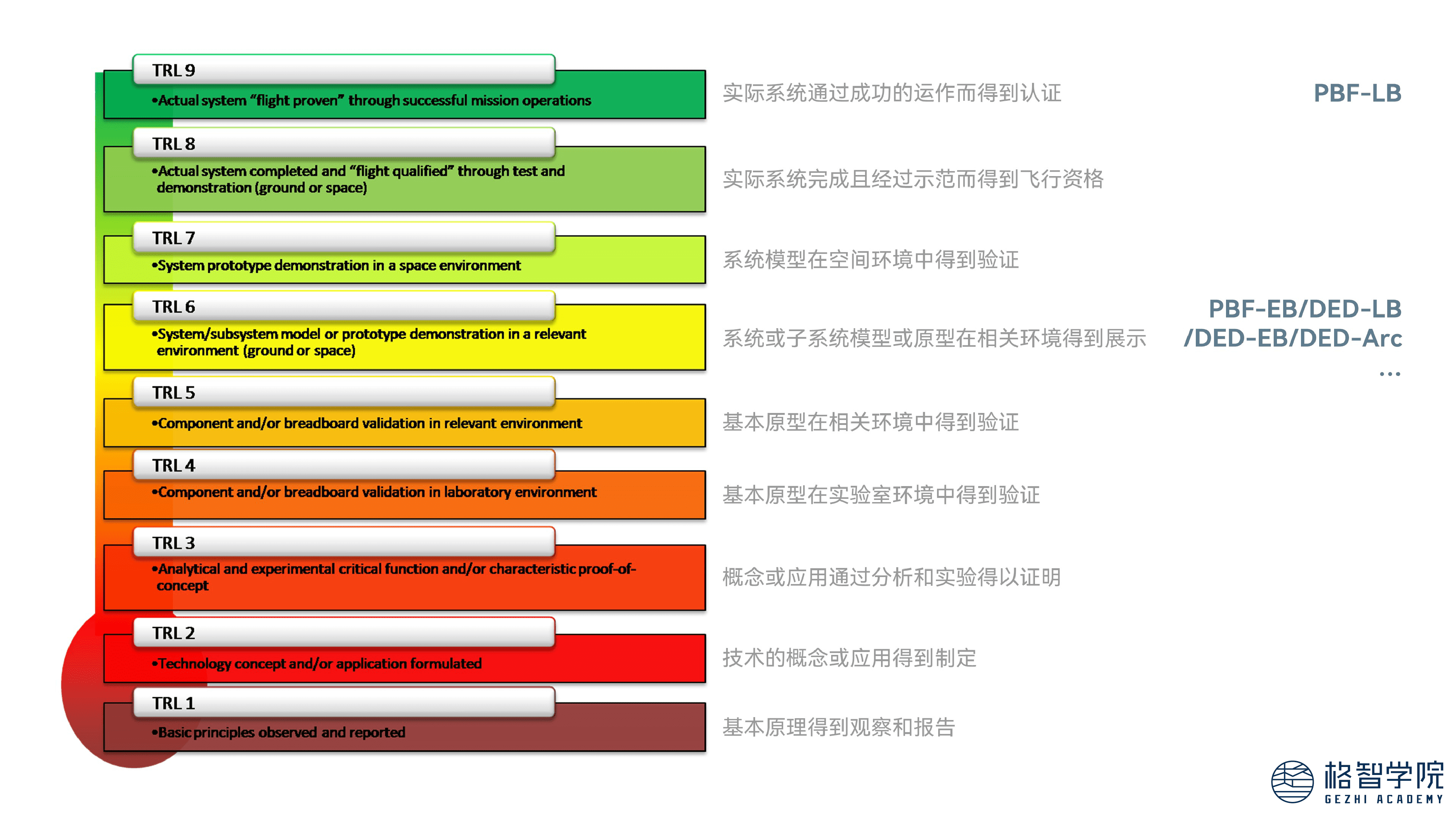

“技術就緒指數”(Technology Readiness Level，縮寫“TRL”)，也稱為“技術備便水平”，是一種衡量技術發展 (包括材料、零件、設備等) 成熟度的指標，與1970-1980年代被NASA發展起來，后來被推廣到美國國防部、美國能源部、歐洲航天局等美國聯邦政府的機構及國際公司所使用。TRL評估等級分9個等級，9級代表技術最成熟，而6級則是代表進入航空航天領域應用的準入門檻。在NASA工程師發表的相關文獻中指出，PBF-LB已達到TRL9，而PBF-EB, DED-LB, DED-EB, DED-Arc等技術成熟度均已達到TRL6或以上。

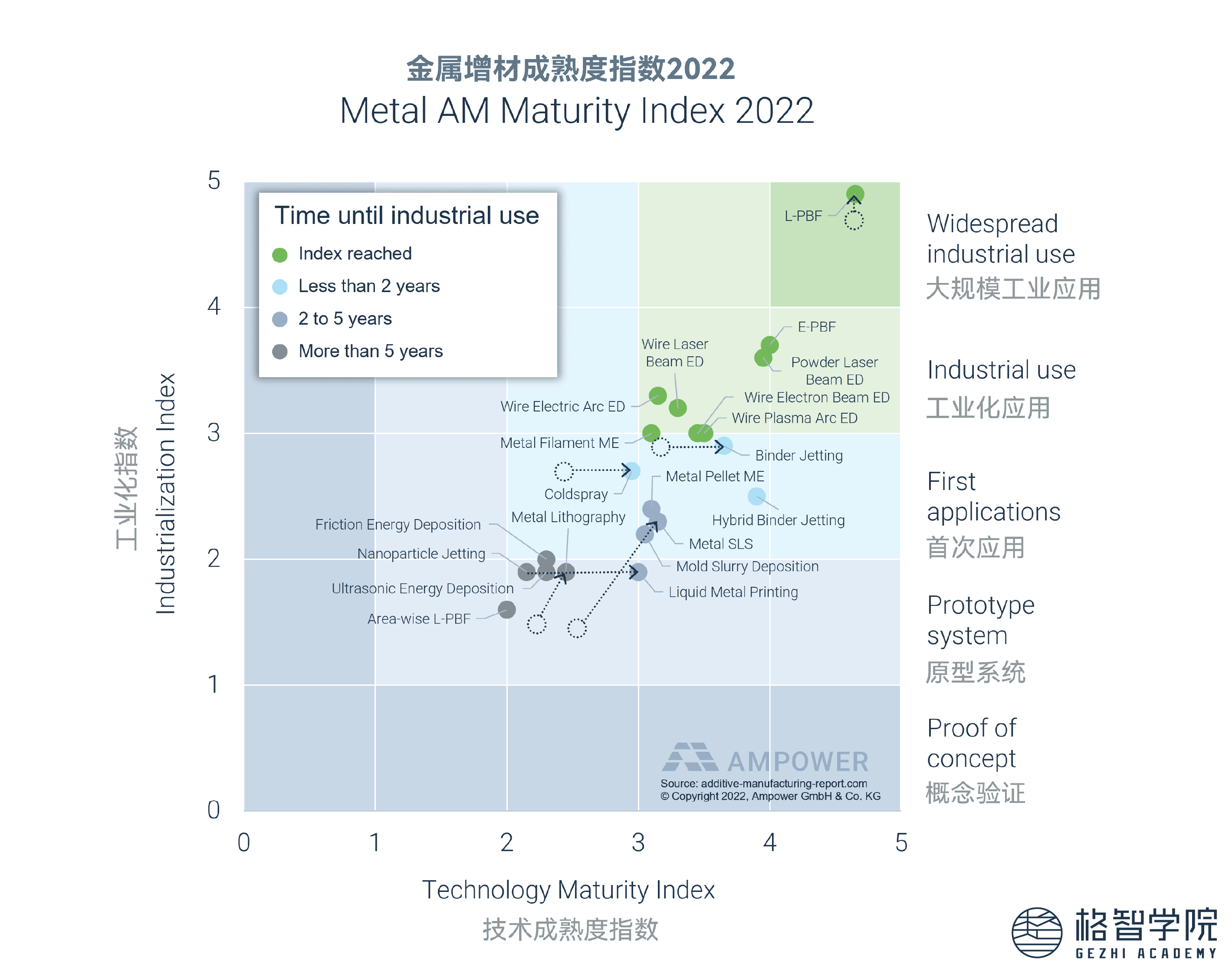

Ampower也開發了一個基于兩個指數的模型來表征增材制造技術的成熟度。其中，技術成熟度指數評估了工藝能力、系統可靠性和可用性，并實施了質量控制措施；工業化指數評估已安裝的系統基礎、供應鏈、材料可用性、公眾知識和研究以及每種技術的標準化。每個類別都根據其具體重要性進行加權。通常，技術成熟度首先增加，工業化隨之而來。基于Ampower發布的2022金屬增材成熟度指數，我們也可以看出，在金屬增材的技術中，目前最成熟的是PBF和DED技術，均達到了工業化應用的程度。而從當前的市場規模數據來看，也印證了這一結論，2021年全球金屬增材設備銷售額達到9.9億歐元，其中PBF已實現大規模工業應用占總份額83.8%，DED也已進入工業化應用占9.1%。
主流金屬增材技術對比
為了更深入的了解金屬增材技術原理、應用場景、優勢與局限性，等等，英尼格瑪將綜合權威文獻中的研究內容，對成熟度最高的PBF-LB, PBF-EB, DED-LB,DED-EB, DED-Arc五種金屬增材技術路線從增材尺寸、效率、適用材料、零件復雜度、精度、成本、性能、后處理、技術成熟度等維度進行對比，以期為金屬增材制造設計和工藝選擇提供參考依據。
(責任編輯：admin)
