導讀：本研究提出了一種新的方法，即角度進料擠壓（AFE），用于材料擠壓增材制造（MEX AM）不連續再生碳纖維（rCF）增強熱塑性復合材料，具有高纖維效率。AFE系統還集成了一個五軸打印機，以實現復雜結構的制造。利用x射線計算機微斷層掃描（μCT）對纖維形態和結構進行表征，并通過力學測試研究了afe制備的rCF復合材料的力學性能。結果表明，AFE有效地降低了高纖維效率的rCF復合材料的制造難度，纖維效率包括纖維分?jǐn)?shù)、長度和取向等因素。此外，通過AFE系統增材制造的rCF復合材料的rCF長度可達3.8 mm，纖維體積分?jǐn)?shù)為30.3%。拉伸強度和模量分別為178 MPa和9.9 GPa。與短纖維增強復合材料相比，其抗拉強度和模量分別提高了90%和254%。類似地，afe制造的復合材料環的壓縮試驗表明，極限壓縮載荷增加了80%。

     材料擠出增材制造 （MEX AM） 是一種經濟高效的技術，涉及使用 3D 打印機制造使用細絲的組件和結構。MEX AM 可以完成復雜形狀的制造并消除模具的限制，從而節省成本和時間 ，使其在制造碳纖維增強熱塑性復合材料方面具有吸引力。Tekinalp等人評估了不同體積分?jǐn)?shù)對打印復合材料的影響]，而Su等提出，較高的體積分?jǐn)?shù)可以有效增強打印復合材料的機械性能。此外，據觀察，長絲制造和印刷過程都會導致纖維長度退化。據報道，纖維取向受打印光柵寬度的影響，它會影響打印復合材料的機械性能 。纖維長度也被認為是提高復合材料機械性能的重要因素。據報道，纖維分?jǐn)?shù)、取向和長度統稱為纖維效率 ，對3D 打印復合材料的機械性能有重大影響。實驗研究表明，體積分?jǐn)?shù)超過 30% 的打印復合材料通常會出現機械性能下降 ，孔隙率的增加被認為是隨著纖維體積分?jǐn)?shù)的增加而機械性能下降的主要原因 。因此，具有較長纖維的復合材料的增材制造具有巨大的潛力。

     在本研究中，開發了一種耦合計算流體動力學-離散元方法 （CFD-FEM） 模型來模擬 rCF 復合材料的流動行為，從而產生了專為 rCF 熱塑性復合材料量身定制的創新角進料擠出 （AFE） 系統。新開發的 AFE 系統代表了一項技術進步，能夠打印長達 3.8 mm 的纖維。初步結果表明，使用 AFE 系統打印的 rCF 增強聚酰胺-6 （rCF/PA6） 復合材料表現出 10 GPa 的優異拉伸模量。此外，通過全面的機械測試和材料微觀結構的詳細表征，驗證了 AFE 纖維效率對 rCF/PA6 復合材料的影響，進一步證明了 AFE 系統的潛力。

     有關此課題由來自英國愛丁堡大學材料與工藝研究所聯合東北大學冶金學院和中山大學先進制造學院的江吳，郭鵬玥，張浩，田麥，張嘉，李奧楠，呂亞輝，張浩琪，楊東敏等學者進行了深度研究，相關研究成果以“Material extrusion additive manufacturing of recycled discontinuous carbon fibre reinforced thermoplastic composites with high fibre efficiency”發表在 Additive Manufacturing上

鏈接：https://www.sciencedirect.com/sc ... 2400633X?via%3Dihub


由于在打印過程中物理觀察纖維和邊界壁之間的相互作用極具挑戰性，因此人們高度期待數值模擬來重現打印過程中復雜的多相流過程 。在團隊之前的工作中，已經建立了一個 CFD-DEM 模型，并成功地用于研究噴嘴中纖維和壁之間的相互作用 。CFD-DEM 的優勢在于它能夠監測每根纖維，并定量考慮流體的變形和影響。

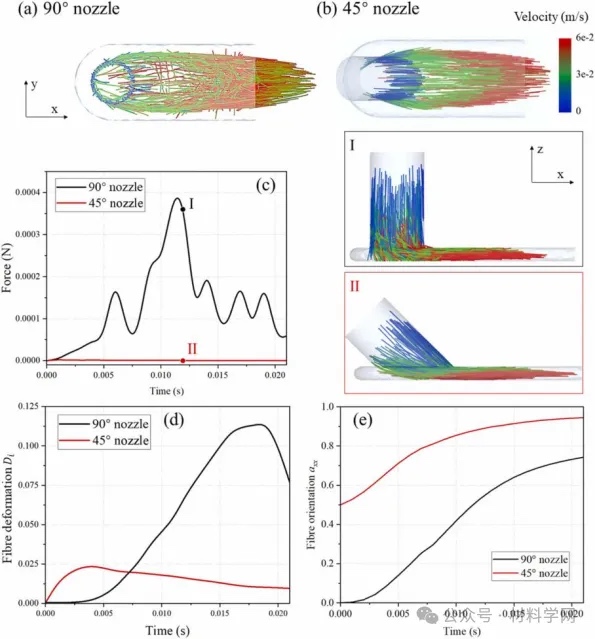

圖 1a 和 b 突出顯示了兩個不同噴嘴在 0.021 s 時的纖維狀態。仿真視頻包含在附錄視頻中。從圖中可以清楚地觀察到，使用 45° 噴嘴打印的光柵使纖維保持了更好的對齊和分布，纖維方向保持良好，沒有明顯的纖維斷裂。相比之下，使用 90° 噴嘴打印的光柵表現出更差和無序的纖維狀態，具有明顯的纖維定向障礙和較大的纖維變形，表明可能存在纖維斷裂。纖維斷裂可以通過作用在纖維上的力及其變形來反映，因?yàn)檫@些力是擠出過程中纖維斷裂的罪魁禍?zhǔn)?。圖 1c 顯示了纖維在流動過程中承受的平均力，揭示了 90° 噴嘴中的纖維比 45° 噴嘴中的纖維承受的力大得多，在 0.012 秒處觀察到特別大的力（90° 噴嘴的狀態 I，45° 噴嘴的狀態 II），其中噴嘴和床垂直接觸。因此，圖 1d 表明，90° 噴嘴中的纖維變形程度明顯大于 45° 噴嘴中的纖維變形程度，一旦纖維從 90° 噴嘴中完全擠出，則觀察到變形顯著減少。這清楚地表明，噴嘴和床之間的垂直角阻礙了纖維的順暢流動。此外，圖 1e 顯示了流動過程中的纖維取向。在 0.021 秒時，當纖維完全從噴嘴中擠出時，纖維取向axx 在 45° 噴嘴達到 0.95 時，而axx在 90° 噴嘴中僅為 0.77。當方向接近值 1 時，它表示纖維完全對齊。仿真結果表明，通過改變噴嘴與床之間的角度，可以有效緩解甚至消除打印 rCF/PA6 復合材料的堵塞問題。

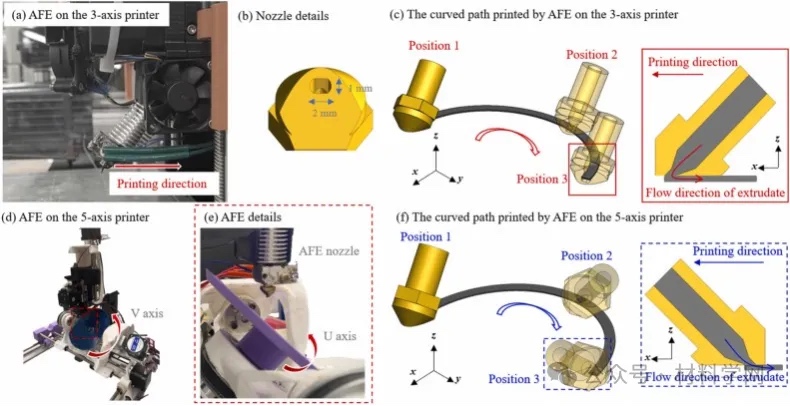

     根據 CFD-DEM 仿真結果，圖2 對 45° 噴嘴的設計進行了詳細說明和說明。噴嘴出口設計為近似矩形，經過 2 mm × 1 mm 尺寸的微銑削，以擠出長度超過 1 mm 的纖維（圖 2b）。出口的面積相當于直徑為 1.5 mm 的圓形出口的面積。此修改旨在控制打印光柵的寬度，并更好地沉積和粘附到打印機床上。噴嘴出口處的非錐形截面被保留，因?yàn)樗�被認為對于保持纖維取向至關重要。對于基于 AFE 的 3 軸打印，整個熱端以 45° 角傾斜，并使用 3D 打印夾具牢固地固定在 Prusa i3 MK3s 打印機上，如圖 2a 所示。通過將耗材進料的角度調整到相對于打印床的 45°，燈絲方向傾斜，同時與打印床保持 45° 角。由于打印機噴嘴的標題角為 45°，當使用傳統的 3 軸打印機打印彎曲路徑而沒有打印床旋轉時，將發生下圖 2c 中描述的打印失敗。這是因?yàn)椋�如圖 2c 中的位置 2 和 3 所示，擠出物的流動與打印的光柵相反。這可能會導致噴嘴堵塞和更多的纖維斷裂，如 CFD-DEM 仿真中所示。因此，有必要使用 5 軸打印機來解決這個問題，確保擠出物始終流向打印的光柵，如圖 2f 所示。因此，基于 Open5x ，開發了一種基于 AFE 的 5 軸打印機，如圖 2d 所示。在這個系統中，除了 XYZ 軸外，還增加了兩個額外的 U 軸和 V 軸，以床身為中心，允許床身在兩個方向上旋轉，如圖 2d 和 e 所示。使用 AFE 噴嘴時，只需將床旋轉到所需的角度（圖 2e），簡化了 AFE 系統，使其能夠用于打印更復雜的路徑和幾何形狀。

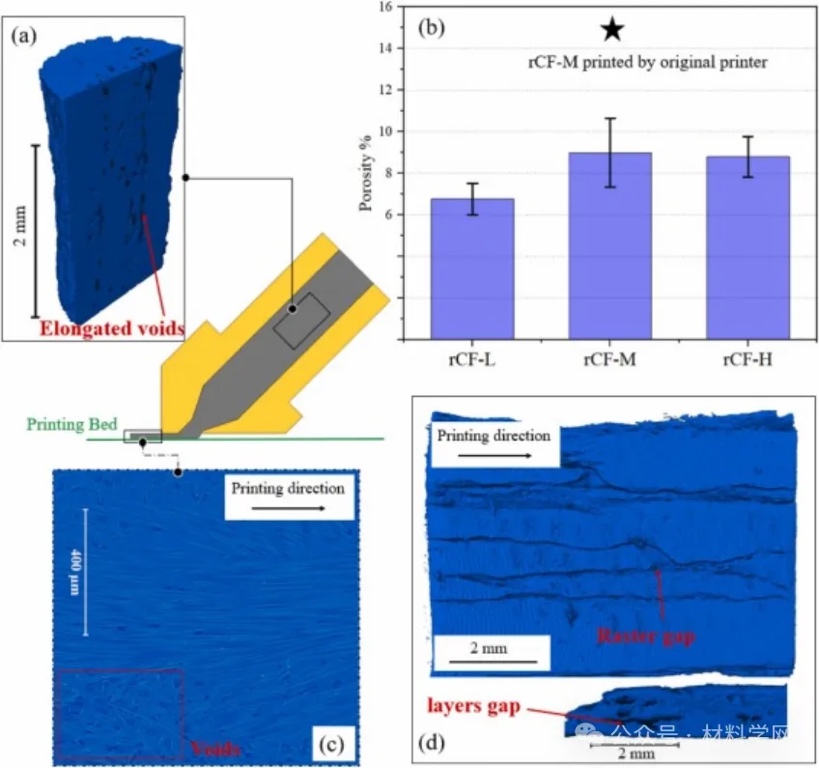

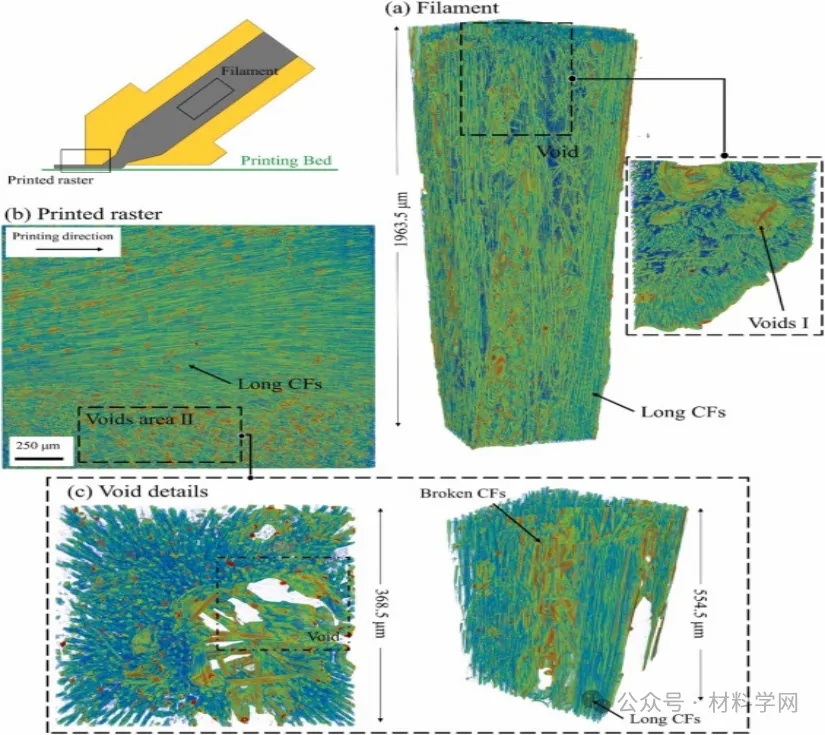

在圖 6 中，可以觀察到，打印后，在打印光柵中消除細絲中觀察到的大空隙，導致孔隙率降低。但高保真 XCT 的視圖尺寸相對較小，打印的試樣中的空白主要是由于增材制造技術的缺陷。因此，有必要使用具有較大視圖尺寸的低分辨率 XCT 來觀察整個打印試樣中的空隙情況。因此，圖 7b 顯示了所有試樣的孔隙率，可以看出，與 rCF-L 相比，rCF-M 和 rCF-H 表現出更高的孔隙率，達到約 9 %。這歸因于 rCF-L 中擠出物的粘度較低，有助于在打印過程中更容易填充光柵之間的間隙。圖 7a 顯示了細絲中的空隙，其中細長的空隙很可能是在擠出過程中未被漿膜完全浸漬的纖維周圍形成的。圖 7c 所示的較小空隙區域如前所述，是由于纖維斷裂后的橋接效應而形成的。盡管打印后孔隙率明顯降低，但由打印光柵組成的試樣的孔隙率增加，這主要是由于光柵和圖層之間的間隙，如圖 7d 所示。這表明 AM 過程中生成的柵格之間的差距是需要解決的主要問題。此外，在打印光柵中也可以觀察到小尺寸的孔隙（圖 7c）。由原始打印機打印的 rCF-M 復合材料的孔隙率突出顯示，達到 15.5%，明顯高于圖 7b 中 AFE 制造的 rCF-H 的 9%。在使用原始打印機打印過程中，噴嘴堵塞會導致聚合物的擠出不均勻和不穩定，從而導致孔隙率增加。這說明了 AFE 有效提高了 rCF 復合材料的打印質量。


圖片圖 9.斷裂表面的 SEM 圖像：（a） rCF-L 試樣，（b） rCF-M 試樣和 （c） rCF-H 試樣。兩種復合材料之間的分形形態學沒有顯著差異，都表現出明顯的纖維拉出現象。rCF-H 具有相同的現象，它主要集中在纖維末端的拉出，而不是整個長纖維，如 rCF-H 的 SEM 圖像所示


圖 10d 顯示了所有復合環在壓縮測試下的機械性能。與 rCF-M 和 rCF-L 相比，rCF-H 復合環在失效時表現出明顯更高的極限載荷，為 450 N，比 rCF-L 環增加了 80%。此外，圖 10e 還表明，rCF-H 具有最高的剛度，因?yàn)樗�的纖維效率最高 0.226，盡管隨著剛度的增加，失效應變會降低。當受到壓縮載荷時，復合環的內圓周受到壓縮，外圓周受到拉伸。因此，該試驗?zāi)茌^好地反映復合材料的綜合力學性能。這表明纖維效率的提高可以有效提高基于 AFE 的 5 軸打印系統打印的復合材料的綜合機械性能。


在本研究中，概念化、實施和演示了一種稱為角進料擠出 （AFE） 的新技術，以增材制造具有高纖維效率的 rCF/PA6 復合材料。分析了纖維效率對 3D 打印非連續 rCF 復合材料機械性能的影響。得出以下結論：

(1)AFE 能夠成功制造具有高纖維效率的 rCF/PA6 復合材料，其中最大纖維長度可達 3.8 毫米，同時保持 30.3% 的體積分?jǐn)?shù)。

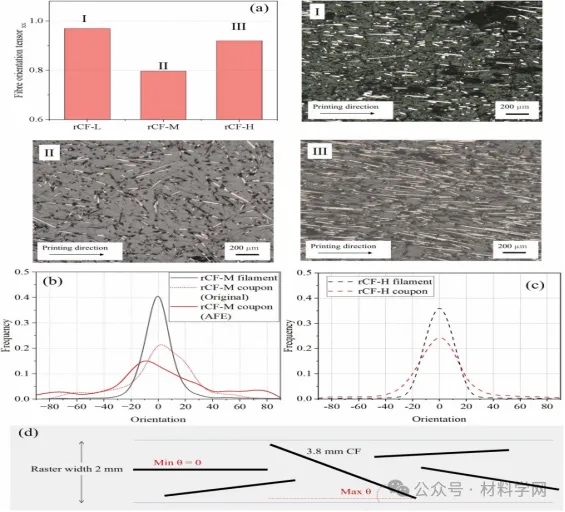

(2)纖維方向受纖維長度、纖維含量和柵格寬度的影響。因此，在增材制造過程中，在控制噴嘴尺寸和光柵寬度的同時保持纖維長度可以有效提高纖維效率。

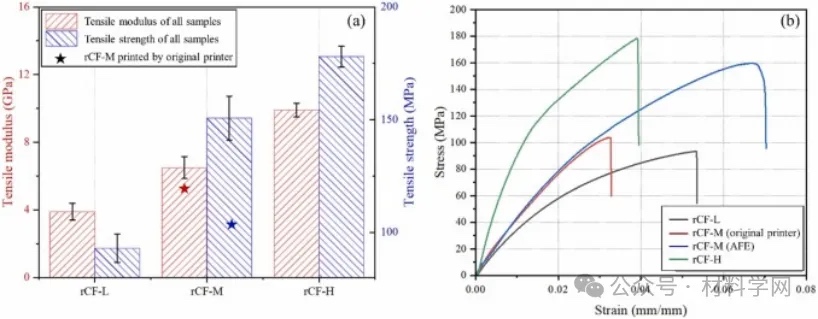

(3)纖維效率顯著影響增材制造的 rCF/PA6 復合材料的機械性能。具有高纖維效率的 rCF/PA6 復合材料表現出顯著增強的機械性能。與纖維效率最低的 rCF/PA6 復合材料相比，拉伸強度和模量分別提高了 90% 和 254%。然而，增材制造的長纖維（例如，長度為 3.8 mm）的 rCF/PA6 復合材料在失效時容易分層。

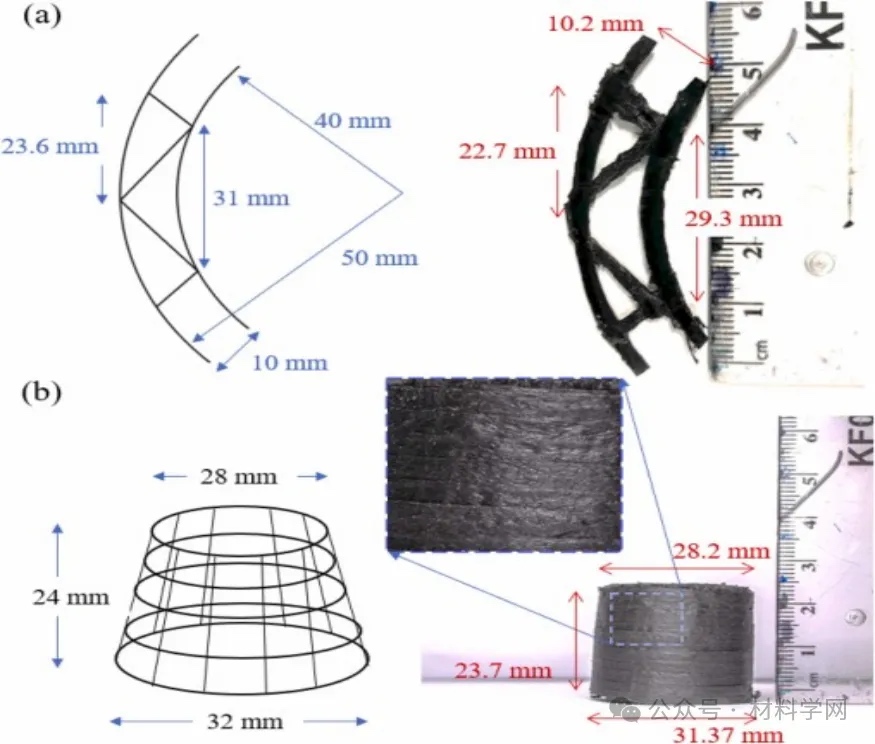

(4)將 AFE 系統集成到 5 軸打印機上，為 rCF/PA6 復合材料提供了更大的制造靈活性，從而能夠打印具有 3D 復雜幾何形狀和定制纖維布局的復合結構。
