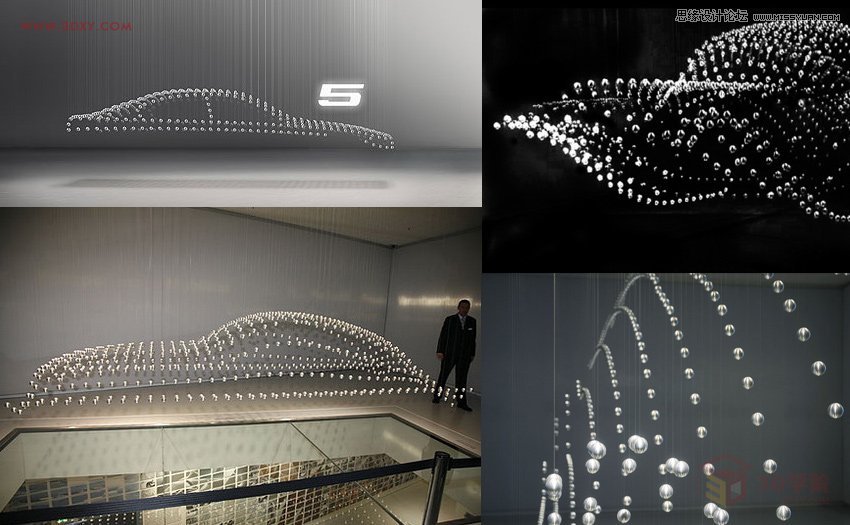

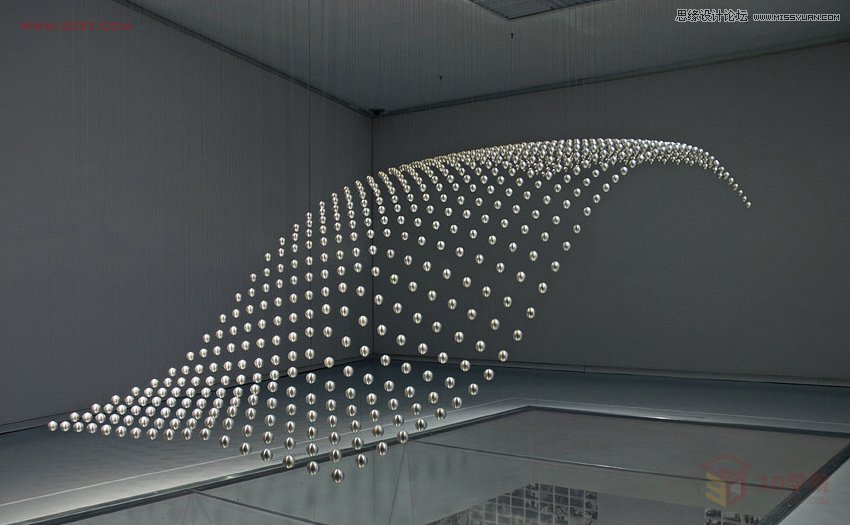

無意中在網上看到寶馬博物館中的懸浮球體動態雕塑，讓人眼前一亮，感嘆設計師驚人的想象力和富有創意的想法.它的原理是由機電獨立控制714個金屬球，動畫與機電的一體化，創建了一個動感雕塑的形式在不同變化過程中尋找藝術的可視化。現在我就帶大家一起來用3DMAX制作懸浮球體吧。

本教程講述了如何用3DMAX來制作懸浮球體的效果，在這過程中可以學習到復合對像命令中的“一致”和”散布“的基礎知識。本教程用的是MAYA2009里邊所用的基本上在其他版本都可以找到。很適合3DMAX的初學者。

1.首先大家可以在3D學院網站進行下載你喜歡的造型模型,進行制作,我這里下載了一輛汽車。

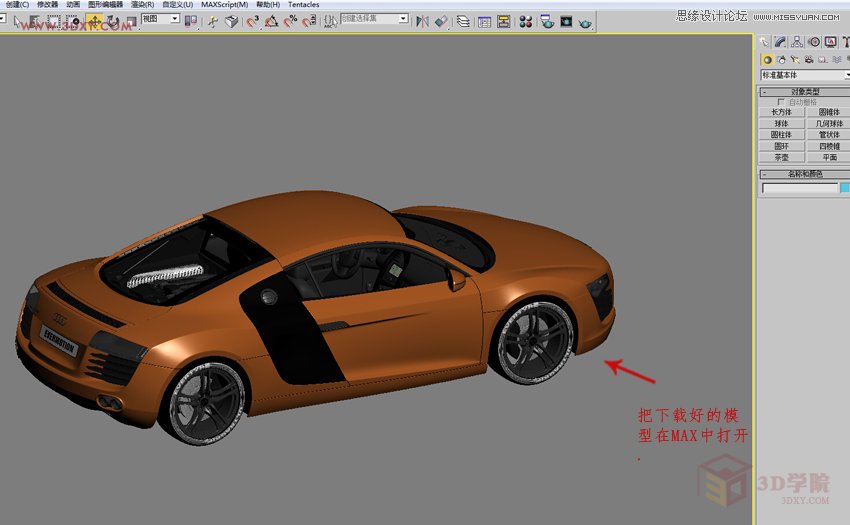

2.把下載好的模型在3DMAX中打開。

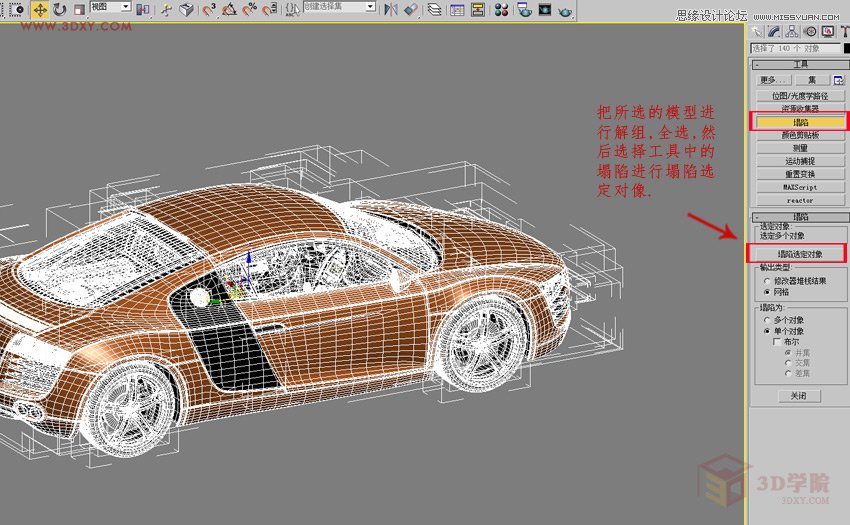

3.把所選的模型進行解組,全選,然后選擇工具中的塌陷進行塌陷選定對像。

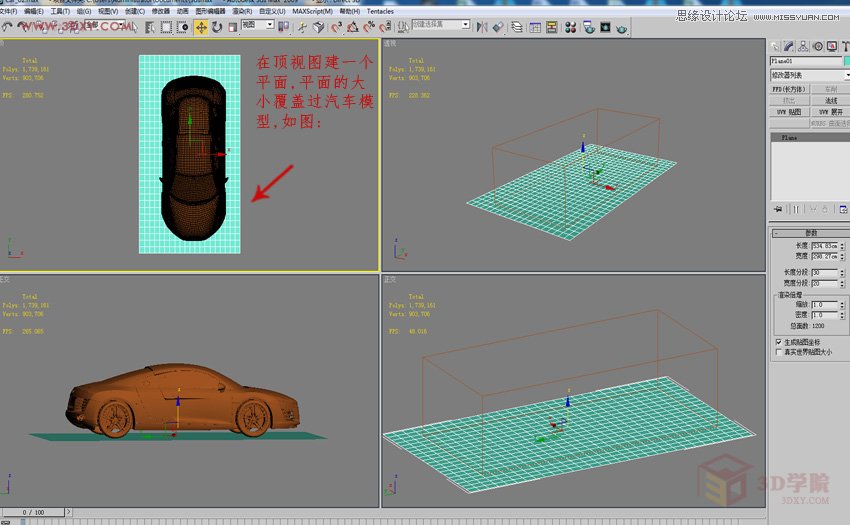

4.在頂視圖建一個平面,平面的大小覆蓋過汽車模型,如圖：

5.把plane平面移到汽車模型的上面來,這樣是為了更好的拾取汽車模型,參數可以根據所做的外形大小來定，我這里的長度分段30，寬度分段20，在這里分段數很重要,決定懸浮球體的個數和形態樣式。

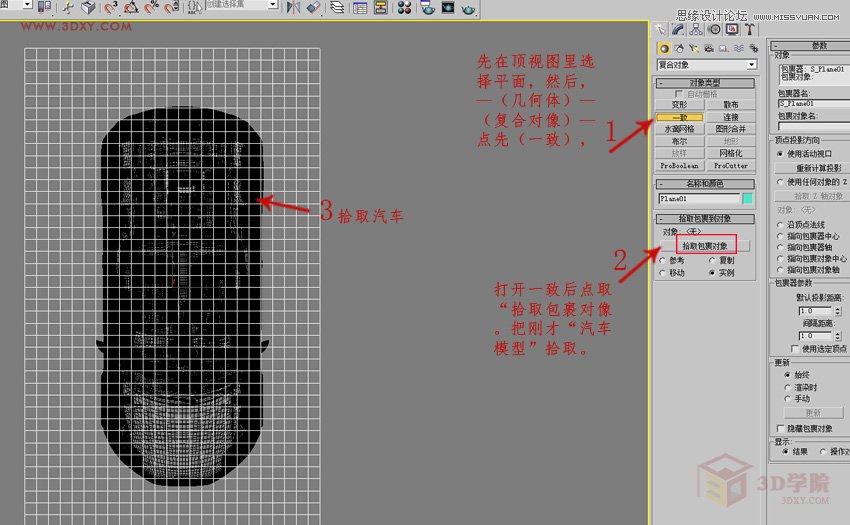

6.先在頂視圖里選擇平面，然后， —(幾何體)—(復合對像)—點先(一致)，打開一致后點取“拾取包裹對像 。把剛才“汽車模型”拾取。

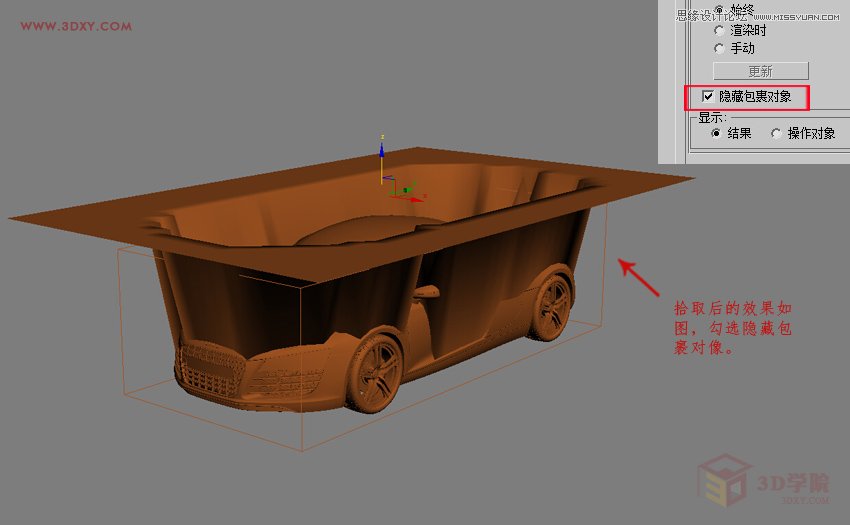

7.拾取后的效果如圖，勾選隱藏包裹對像。

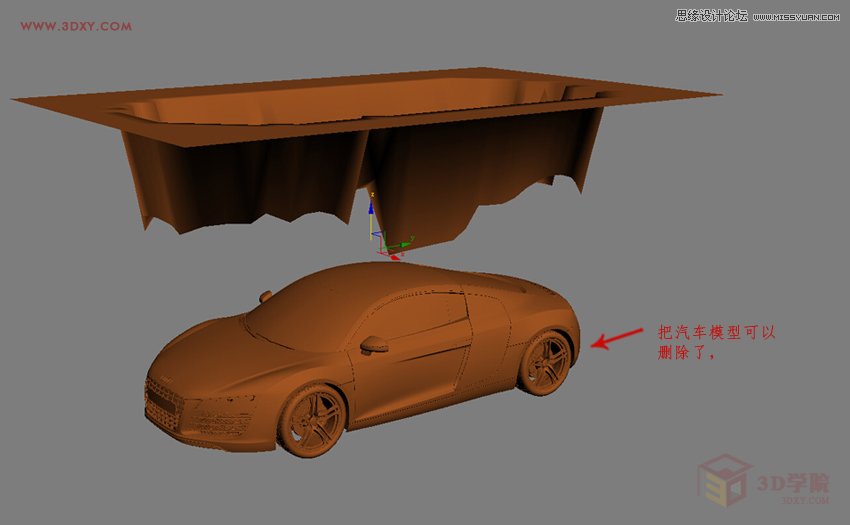

8.把汽車模型可以刪除了，

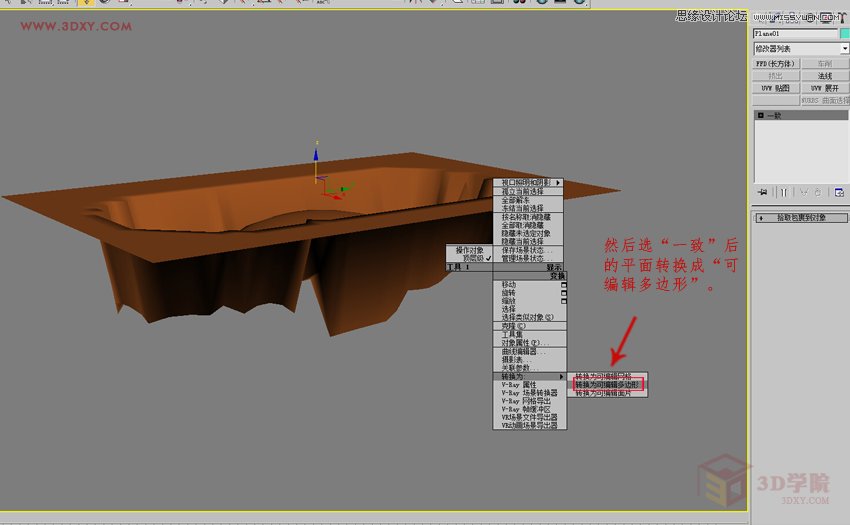

9.然后選“一致”后的平面轉換成“可編輯多邊形”。

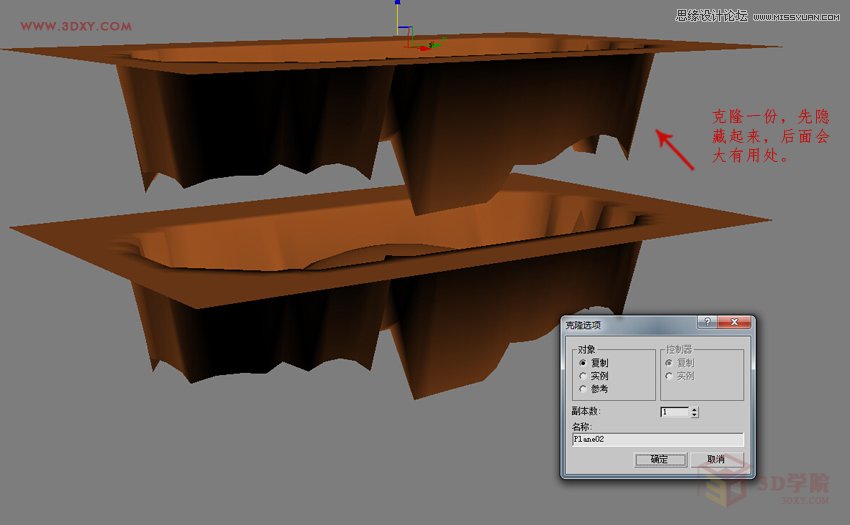

10.克隆一份，先隱藏起來，后面會大有用處。

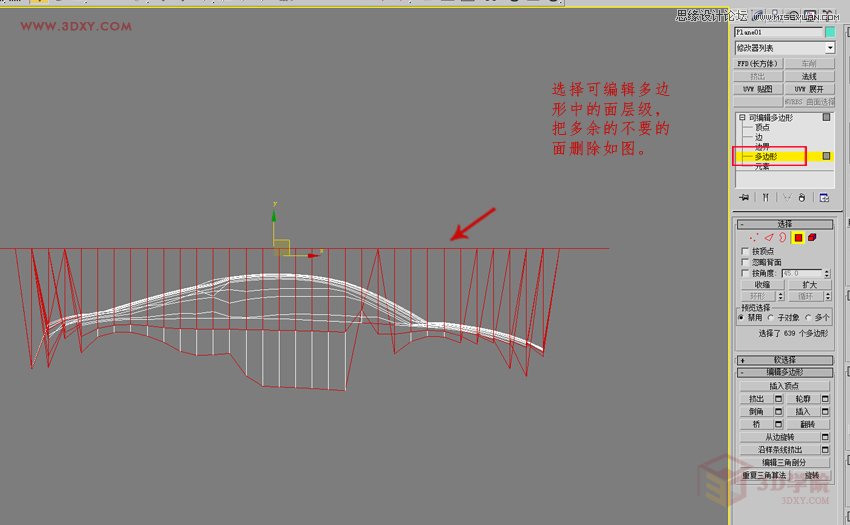

11.選擇可編輯多邊形中的面層級，把多余的不要的面刪除如圖。

12.刪除多余面后的效果。然后在修改器列表中選“晶格”。

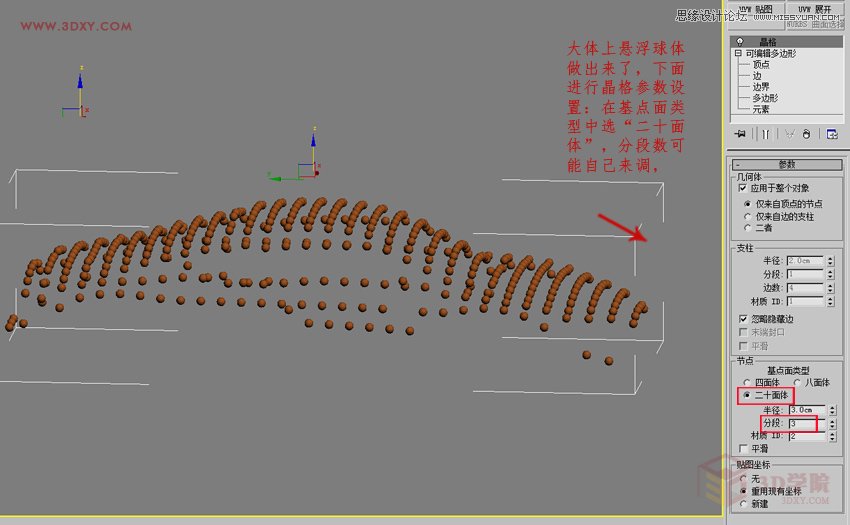

13.大體上懸浮球體做出來了，下面進行晶格參數設置：在基點面類型中選“二十面體”，分段數可能自己來調。

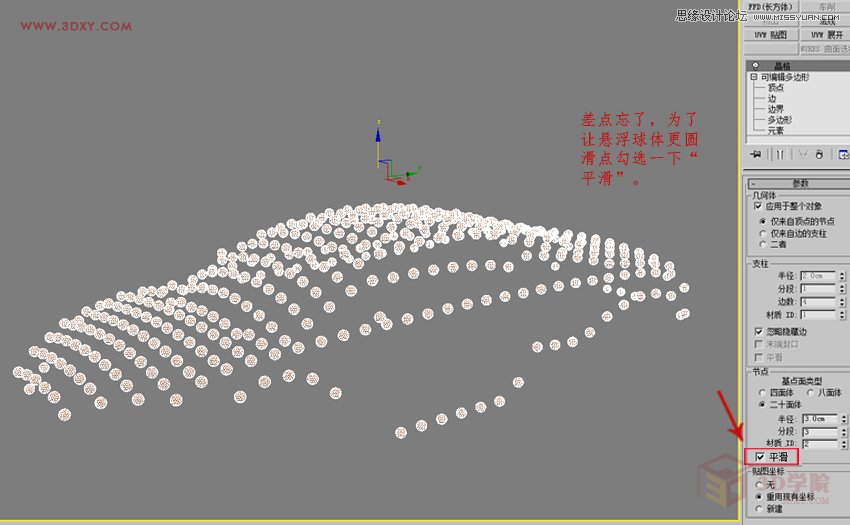

14.差點忘了，為了讓懸浮球體更圓滑點勾選一下“平滑”。

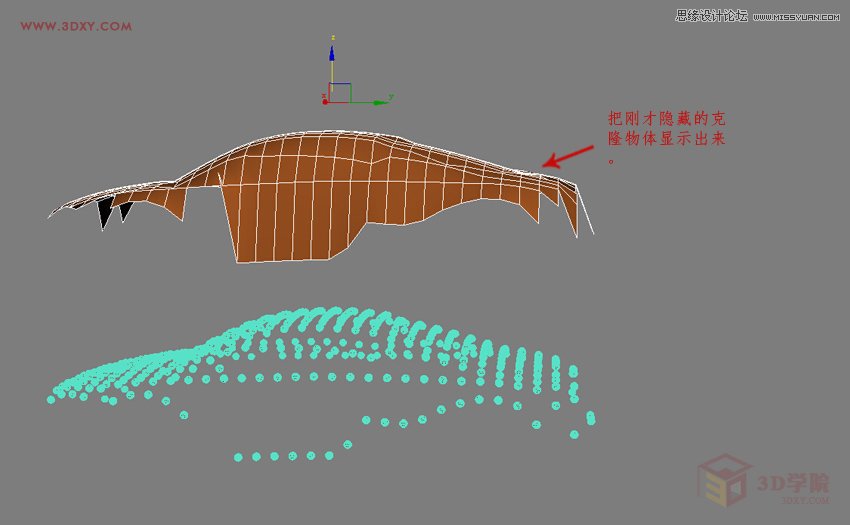

15.把剛才隱藏的克隆物體顯示出來。

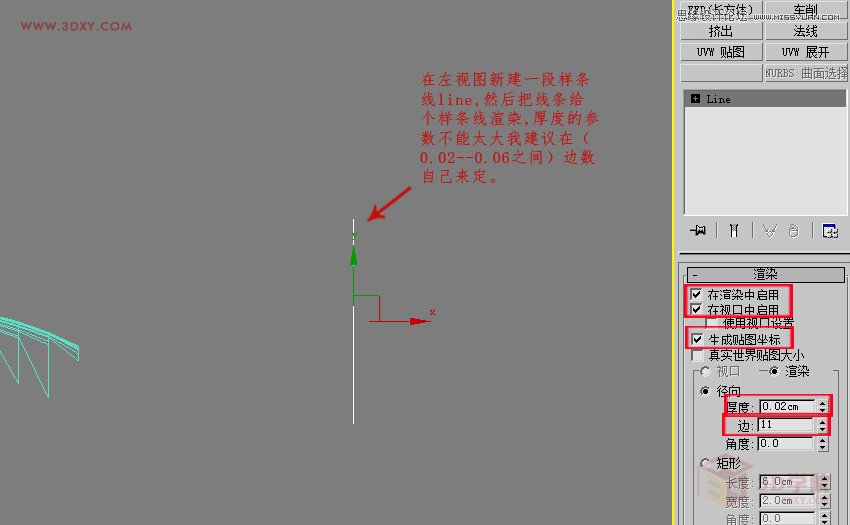

16.在左視圖新建一段樣條線line,然后把線條給個樣條線渲染,厚度的參數不能太大我建議在(0.02--0.06之間)邊數自己來定。

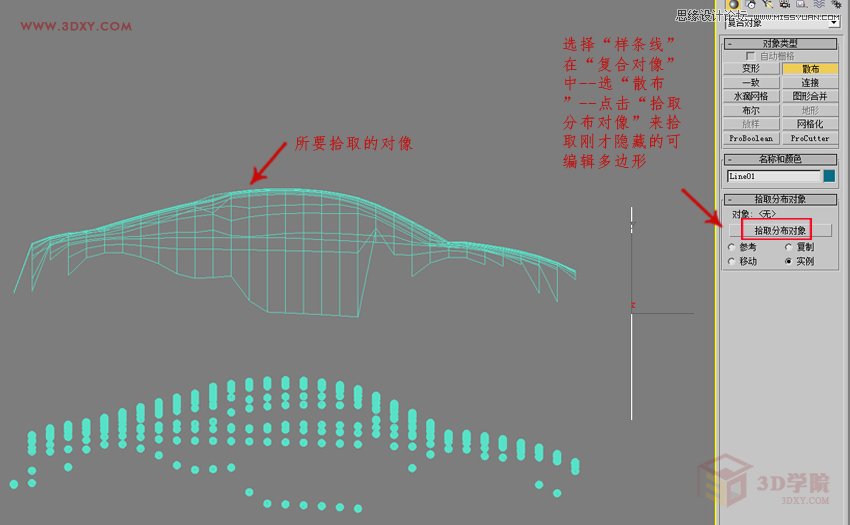

17.選擇“樣條線”在“復合對像”中--選“散布”--點擊“拾取分布對像”來拾取剛才隱藏的可編輯多邊形。

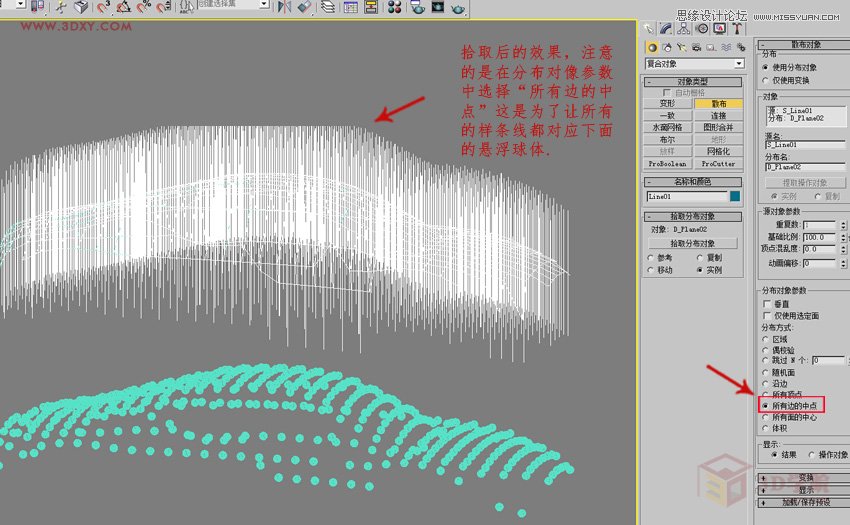

18.拾取后的效果，注意的是在分布對像參數中選擇“所有邊的中點”這是為了讓所有的樣條線都對應下面的懸浮球體。

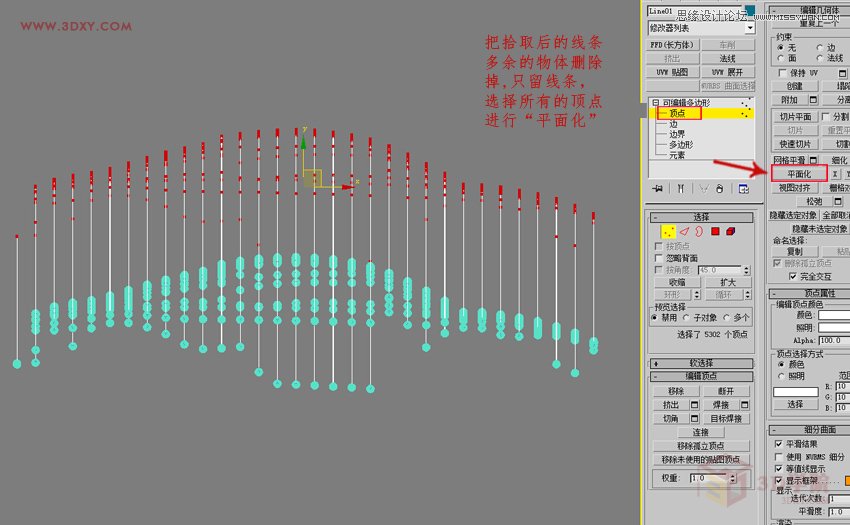

19.把拾取后的線條多余的物體刪除掉,只留線條，選擇所有的頂點進行“平面化”。

20.平面化的效果：

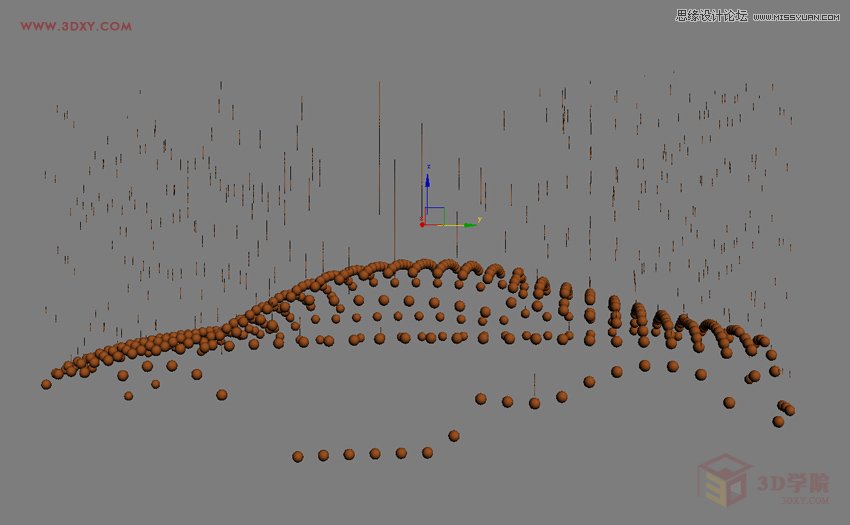

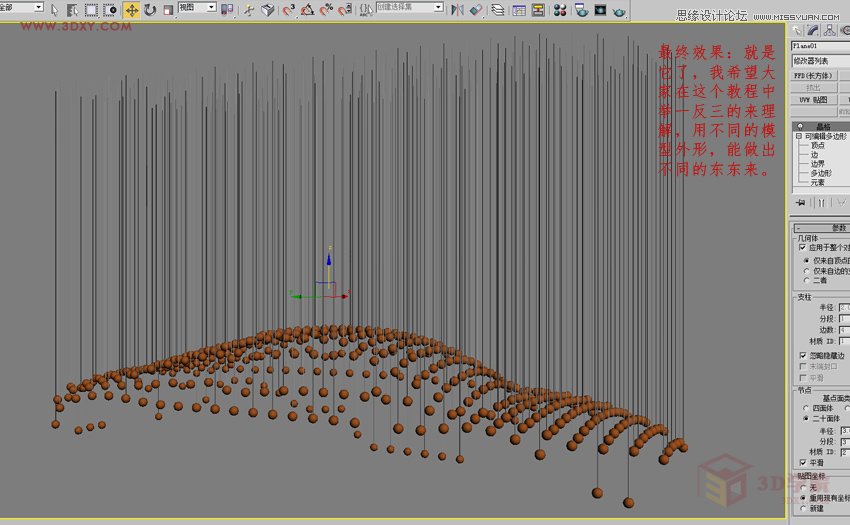

21.最終效果：就是它了，我希望大家在這個教程中舉一反三的來理解，用不同的模型外形，能做出不同的東東來。
