3DMAX詳解如何建造魚鱗狀建筑模型
時間：2016-03-05 23:58 來源：未知 作者：中國3D打印網 閱讀：次
大家好，今天我給大家分享的主題是：異形體育場外觀建模。這里面所用到的一些命令也是我們之前講過的比較熟悉的命令，下面我們就來看一下怎么用3Dmax建造一個異形體育館吧。
來源：3D學院
首先打開3Dmax，在頂視圖創建一個圓，這將作為我們整個體育場大小的一個參考。大小可以自己來定，也可以參考下面的參數來定。

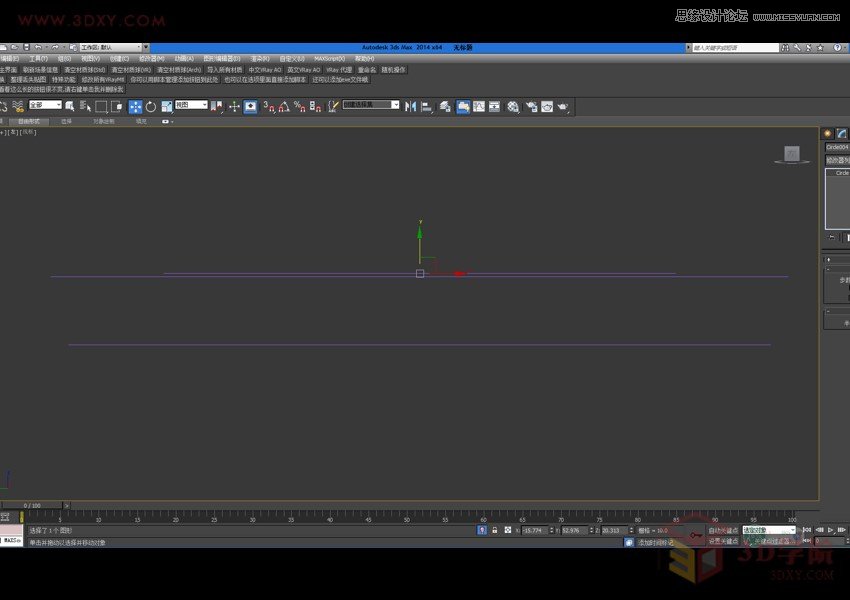

我們要來做的是建筑物里面的結構，把剛才的圓復制出一個備用，然后進入前視圖，向上復制出兩個圓，調整大小，效果如下：

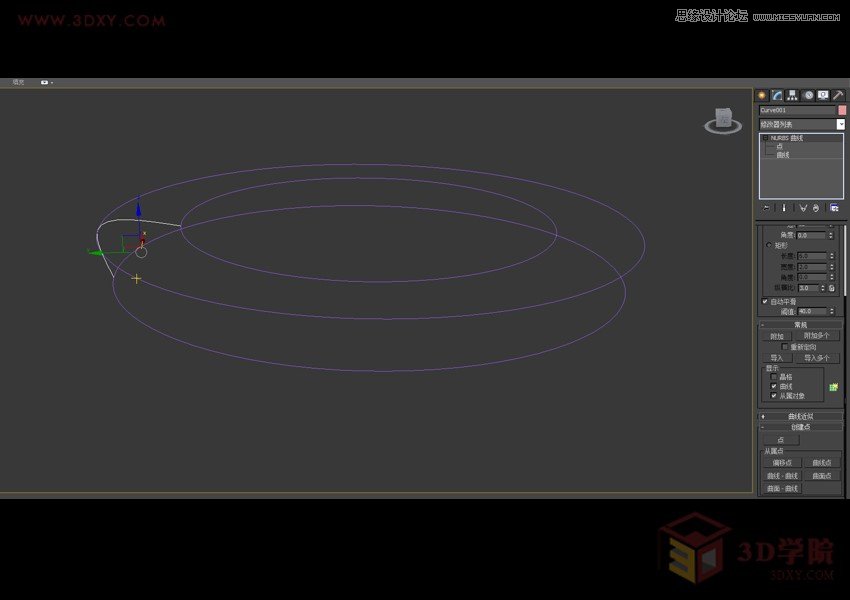

在二維樣條線下面選擇NURBS曲線，畫出如圖所示的一條曲線。

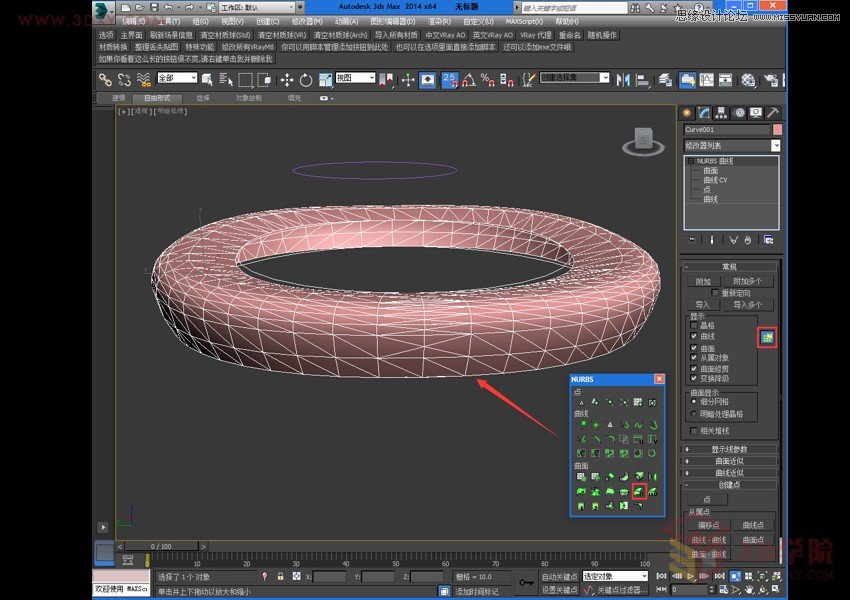

點開NURBS創建工具集，選擇創建U向放樣曲面，依次選擇我們剛才創建的三條樣條線，最終效果如下：

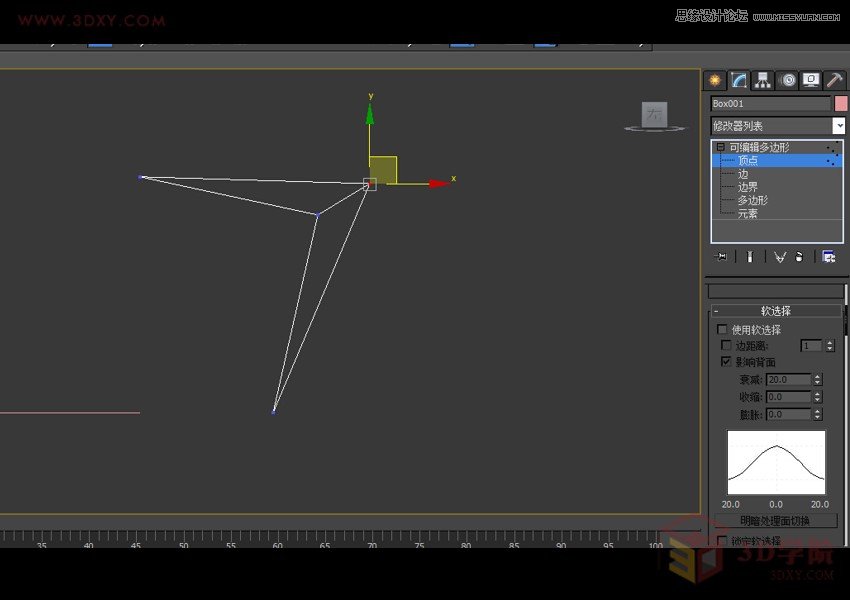

把box轉換成可編輯多邊形，只留下頂面和側面的一個面，其余的面刪除，然后進入左視圖進行調節。

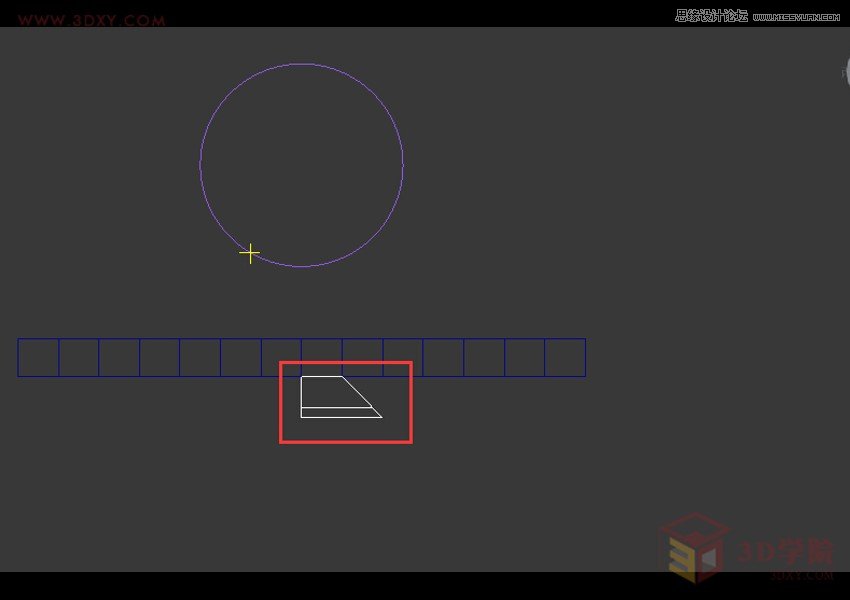

進入頂視圖，調節效果如下：
復制剛才制作出來的物體，然后運用快速切片工具把多余的部分切除掉。

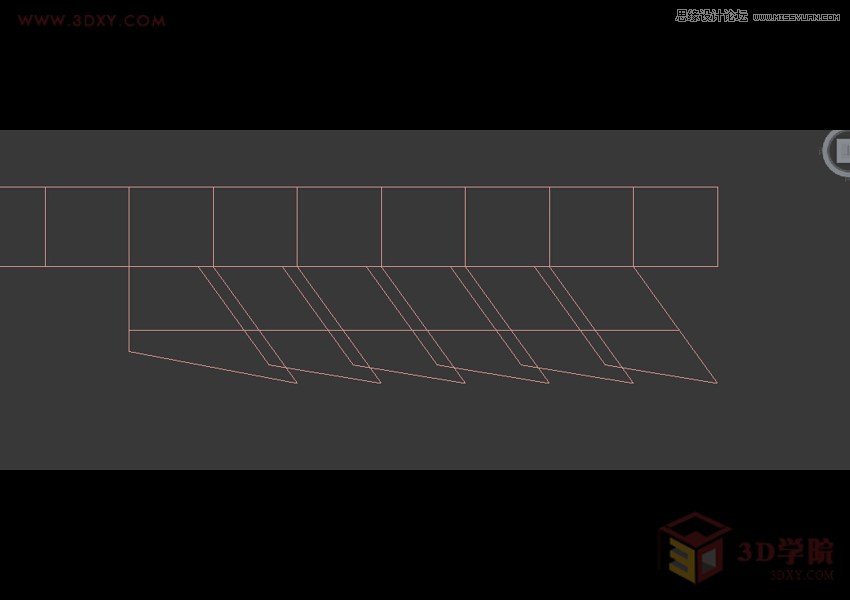

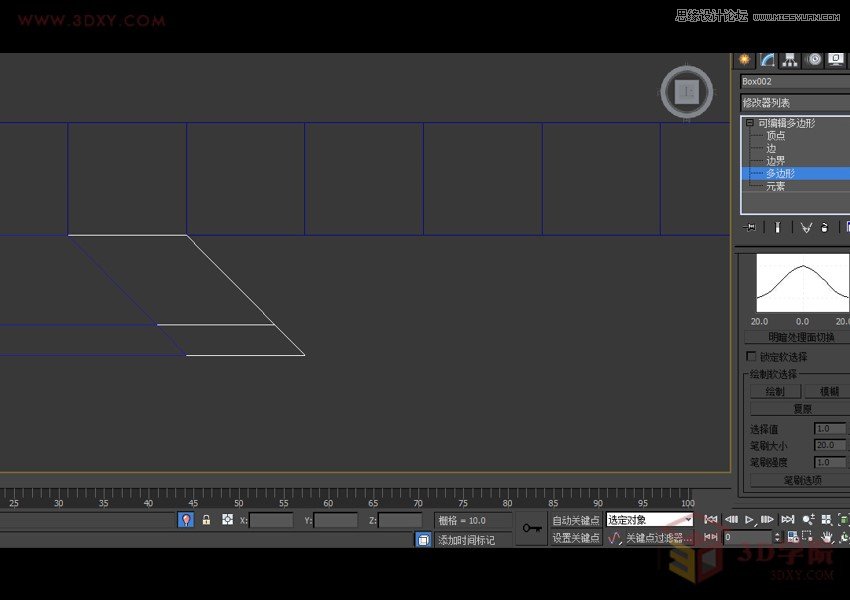

因為每個鱗狀都有一定的重疊，所以進入點級別把復制出來的模型點進行調節，然后復制出來幾個，效果如下：
下面把最右側的邊對齊，然后把所有復制出來的物體塌陷到一起，效果如下：

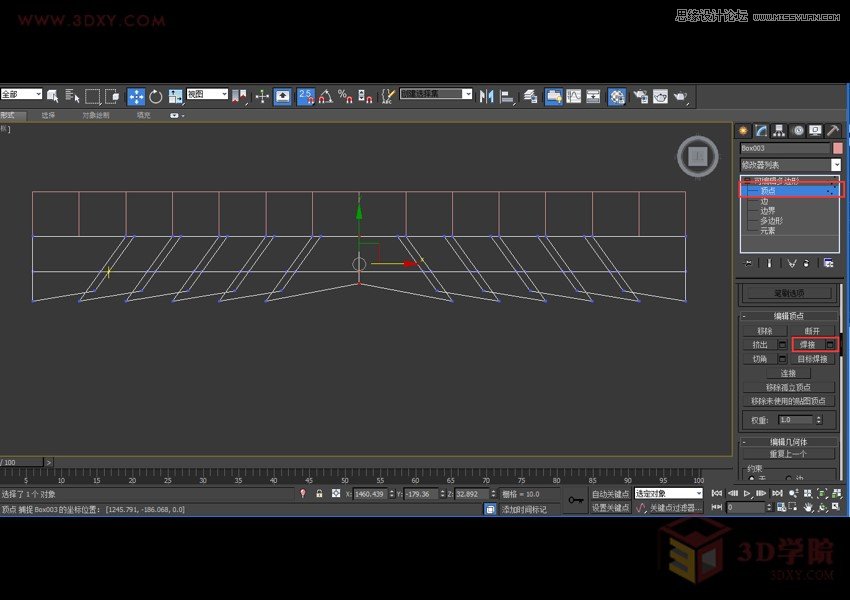

按住shift鍵復制出來一個，并與上一個附加到一起，然后進入點級別把頂點焊接到一起。

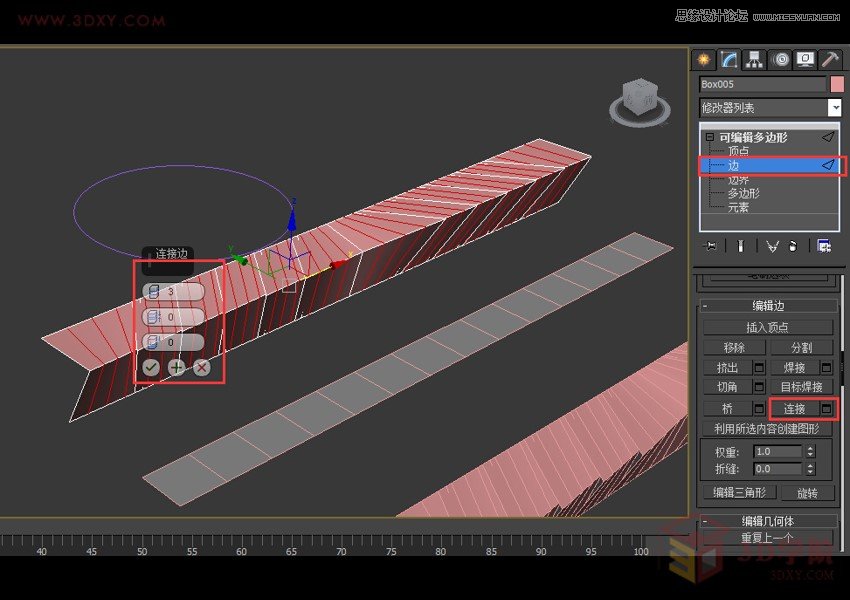

按shift鍵我們選擇地三種復制方式，復制出來一個物體，然后進入邊級別選擇三條橫向的邊，點擊鏈接命令，增加物體的豎向分段。

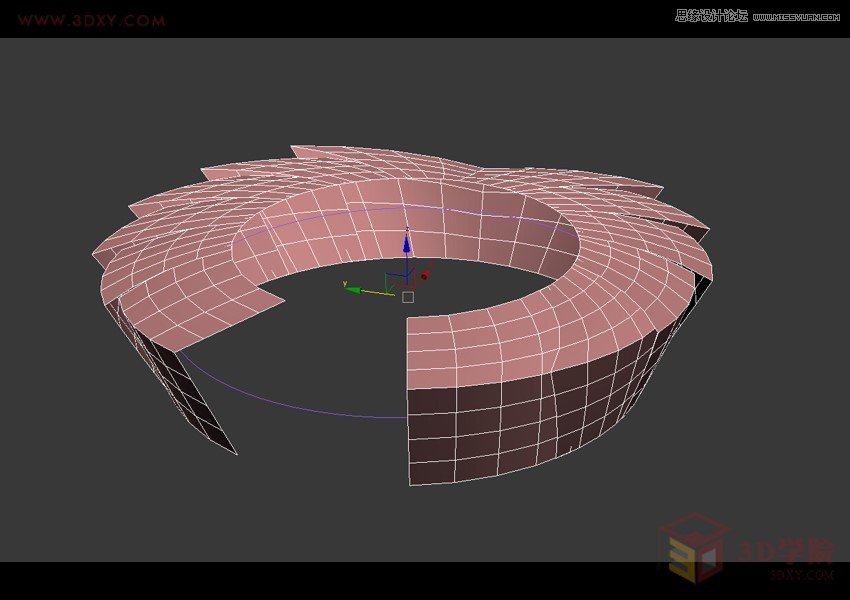

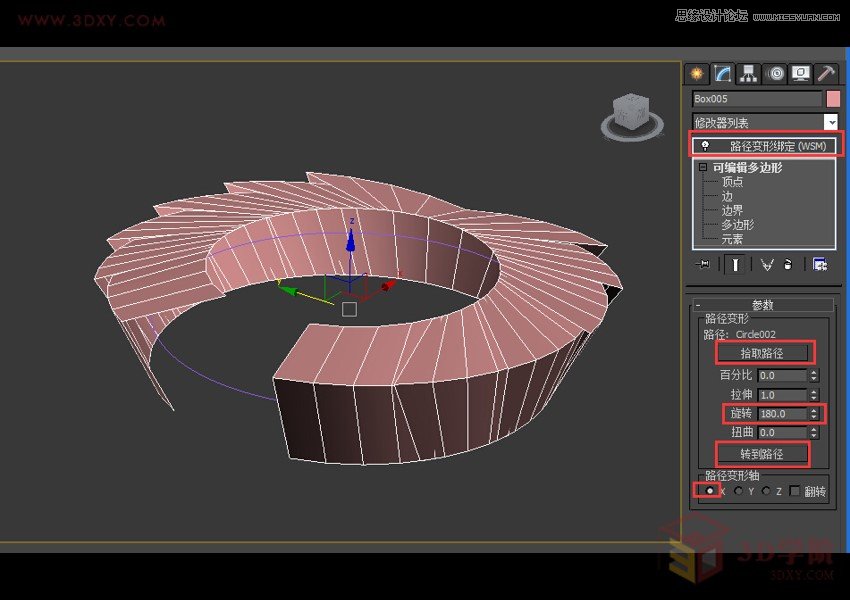

下面給復制出來的物體追加一個路徑變形命令，選擇拾取路徑命令，點擊路徑，路徑變形軸改為X軸，旋轉180度效果如下：
選擇剛才的圖形，給它增加片段劃分。
因為我們是參考復制的，所以會發現體育館的外觀也增加了片段劃分。
為了使物體更加的圓滑，給物體增加一個網格平滑命令，同時添加殼命令，使物體有一定的厚度。

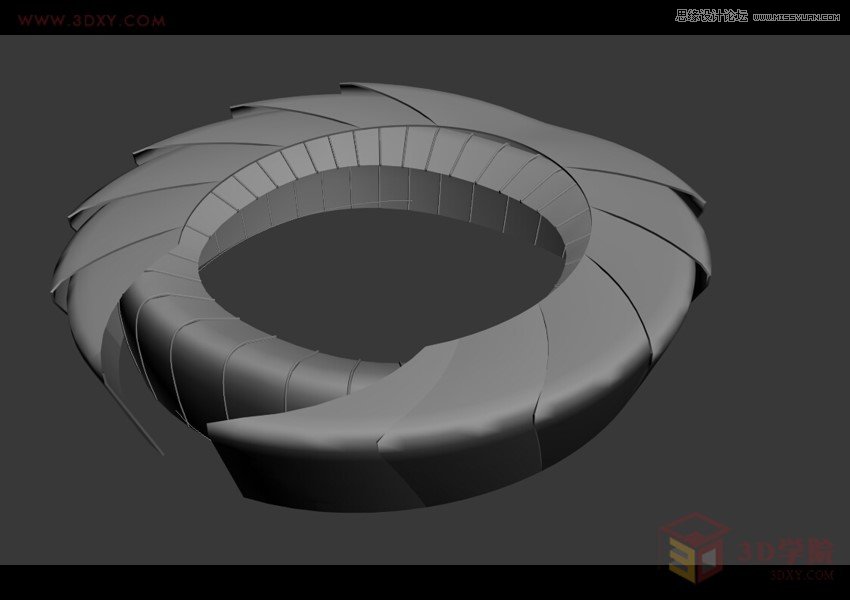

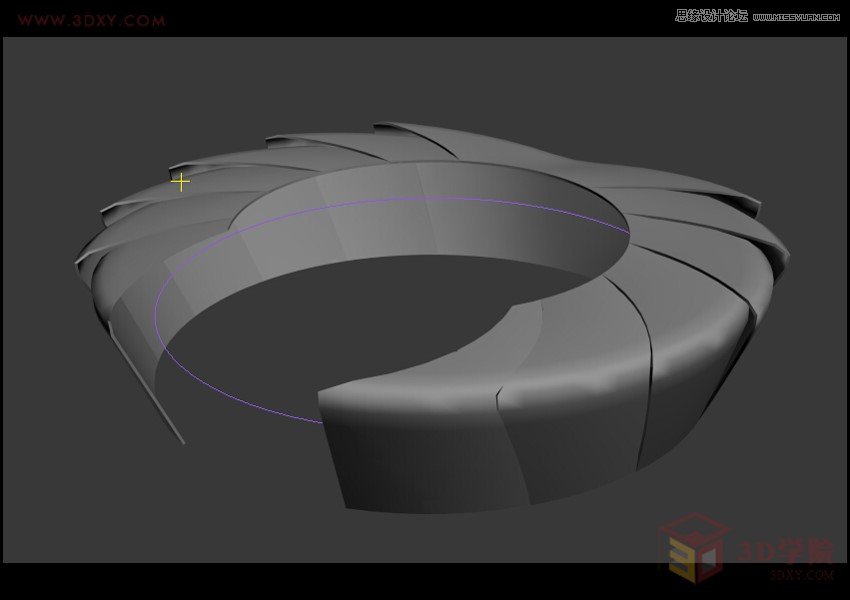

最后把體育館的內部結構與外部結構結合到一起，然后進行調整，最終效果如下：
