二、探究3DOne的動態旋轉與幾何中心的關系

那么在3DOne中如何實上述兩種不同的旋轉？我們先做一個簡單的嘗試。

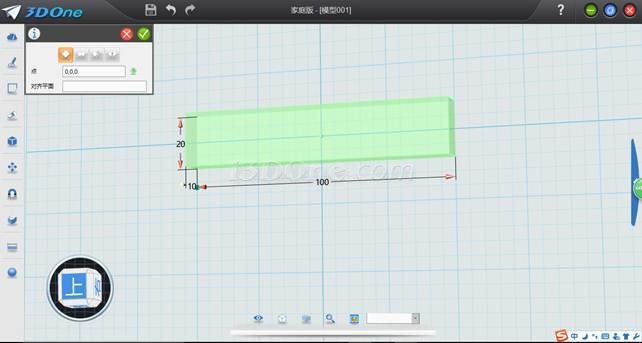

第一步：繪制一個100×10×20mm的六面體，如下圖；

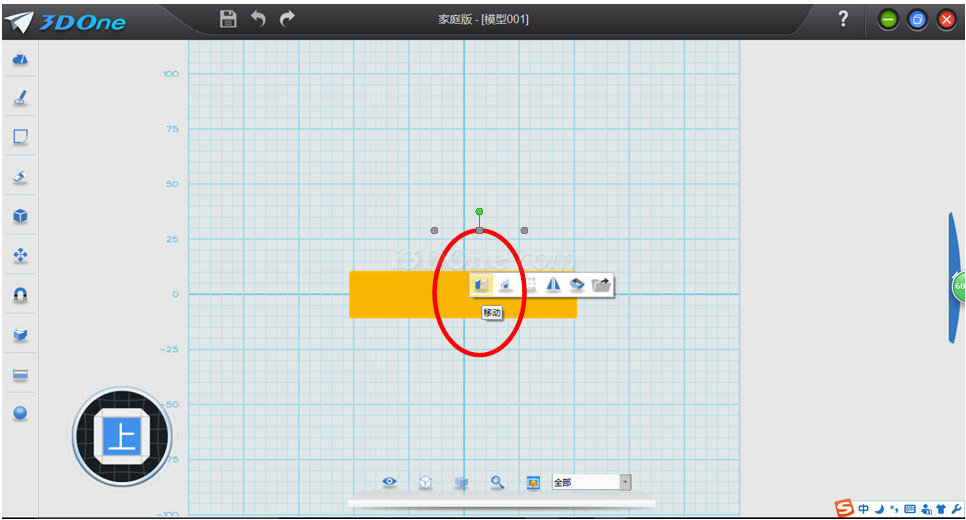

第二步：點擊六面體實體，在彈出菜單內選著移動工具；

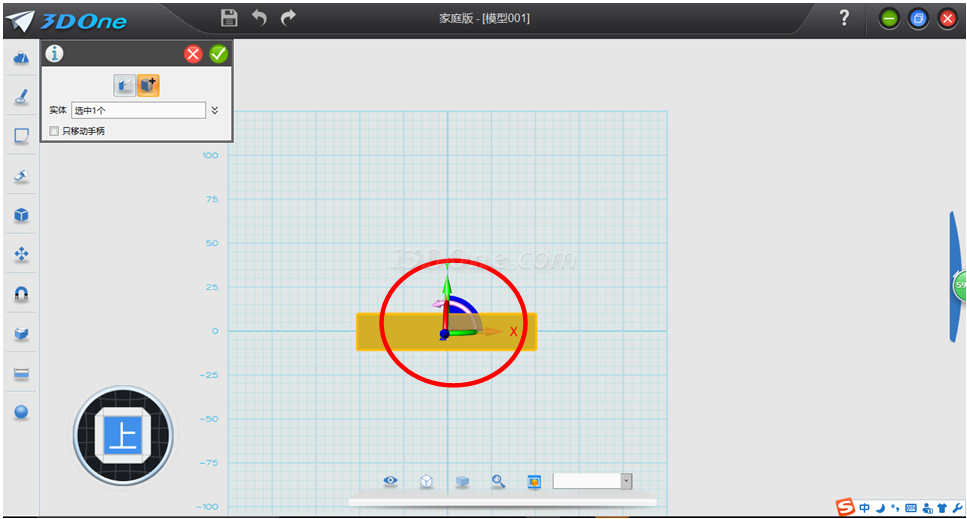

第三步：在移動屬性框內選著“動態移動”，可以看見六面體內有平移（X、Y、Z軸）和旋轉手柄；

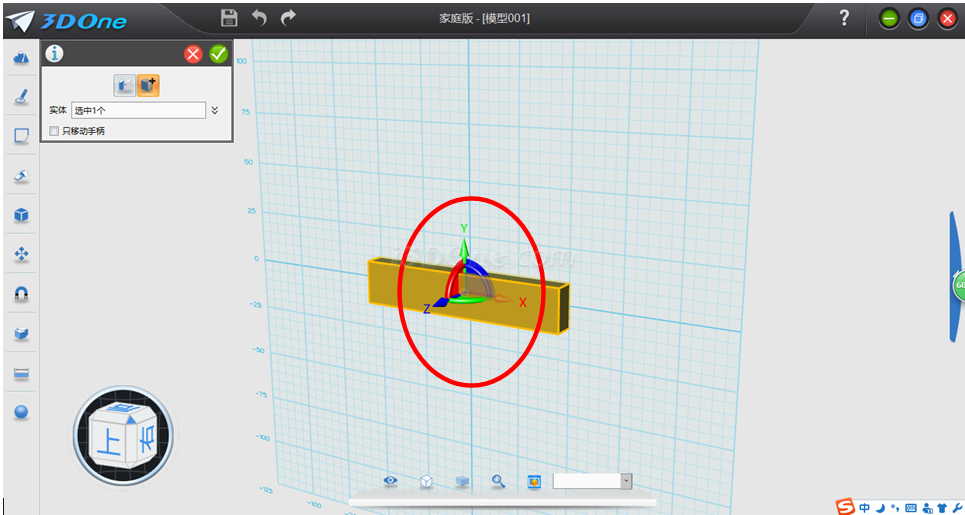

第四步：鼠標移動至Z軸對應的旋轉手柄，手柄會變粉色的圓弧箭頭；

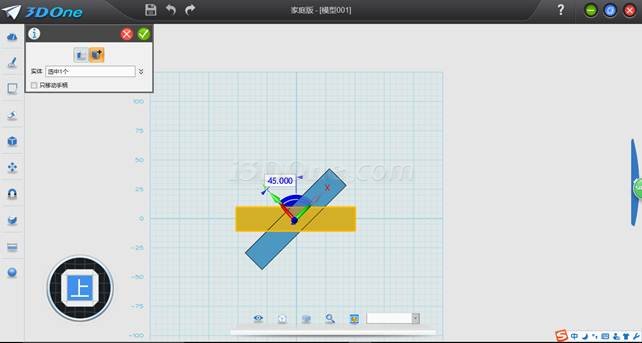

第五步：鼠標左鍵點擊激活的Z軸圓弧旋轉箭頭朝左旋轉，會出現旋轉角度輸入框，可鍵入你需要的角度（45°）；

大家可以嘗試在不同軸旋轉一下，你會發現長方體（對稱體）“動態旋轉”過程中基本是以它的幾何中心旋轉，如果不規則體“動態旋轉”會是怎樣的呢？我們可以探究一下。

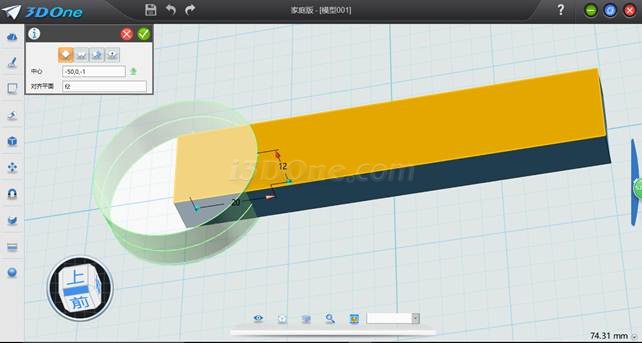

探究第一步：如圖在剛才的六面體左側放置一圓柱體,中心坐標、尺寸如圖。這樣構成的整體為不規則體；

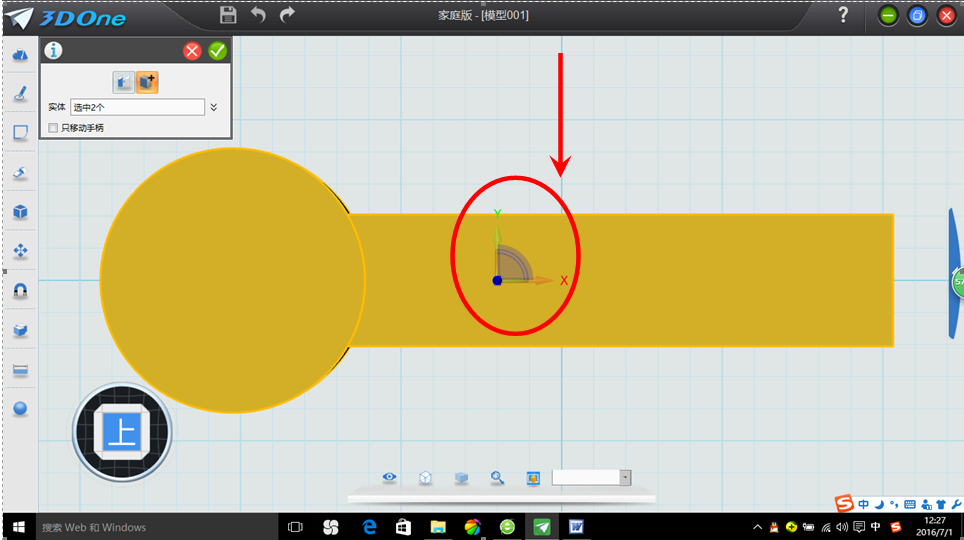

探究第二步：框選圓柱體和長方體，點擊左側工具欄“基本編輯”，選“移動”工具，如下圖；

從上圖已經很明顯能看到移動手柄已經向左側偏移了，這是因為長方體左側疊加圓柱體后幾何中心左移，所以“動態移動”中的旋轉是以幾何體的中心點為原點旋轉的。

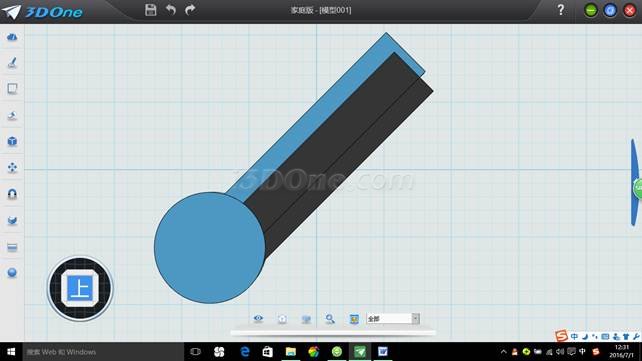

探究第三步：同樣旋轉45°的結果如下圖。對比上述長方體旋轉45°（黑色）就可以發現區別了。
