CAD中建模命令教程
這個教程中我們通過CAD來給大家詳細介紹如何繪制圖像基礎建模命令的運用。
在下面我們舉出例子給大家看看如何利用CAD三維建模。
本題主要是介紹:
1、在實體的面上作圓并拉升。
2、旋轉建實體的運用。
3、二維命令“復制”、“鏡像”的運用。 下面,是本習題的詳細繪圖步驟講解,最后面是繪
步驟:

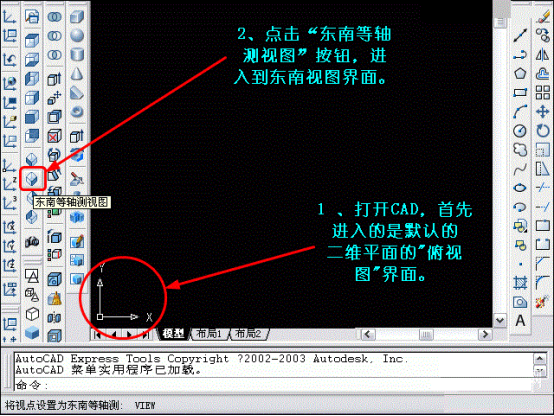

1、打開CAD,點擊“東南等軸測視圖”按鈕,進入到東南視圖界面

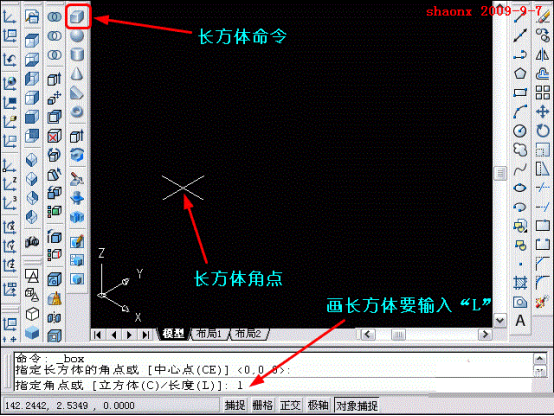

2、在東南視圖的界面里,點擊“長方體”命令,指定長方體的角點,并輸入“L”,畫長方體。

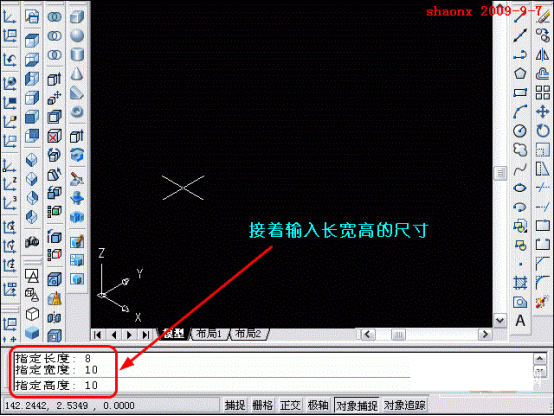

3、接著,輸入“長寬高”的尺寸,前面的教程已講過,“ 長寬高”對應UCS的坐標為XYZ。
4、長方體畫好后,輸入消隱命令:“hide”,快捷命令為“hi”。這個命令以后經常要用的,大家一定要熟記。

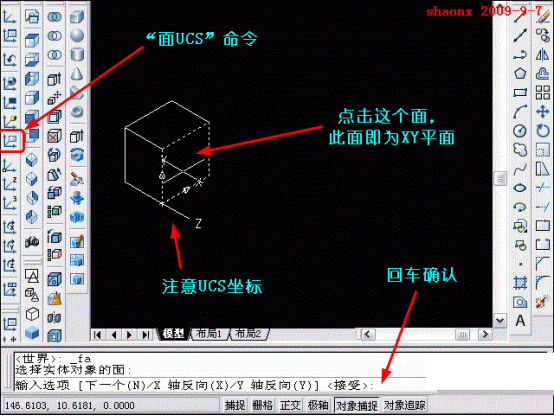

5、點擊“面UCS”按鈕,啟動“面UCS”命令后,點擊長方體上一個面,UCS坐標就移動倒這個面上,而且這個面,成為XY平面。操作正確后,回車確認。
6、用直線命令,畫一輔助線段,此線段在平面的中間,方向垂直。如下圖。

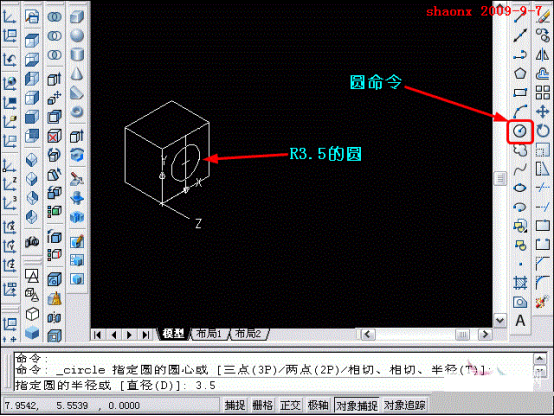

7、選擇“圓”命令,以輔助線段的中點為圓心,在這個平面上畫一R3.5的圓,如下圖。
