一、學習目標

1、了解草圖的繪制、拉伸和組合編輯等工具的使用。

2、掌握旋轉工具的使用，認識到通過旋轉是三維設計造型的常用方法之一。

3、掌握“陣列”工具的使用，體會“線性陣列”與“圓形陣列”的使用技巧。

4、掌握“縮放”工具的使用，并體會其使用技巧。

5、注重分析設計制作實體的細節，尋找有效的解決方法，不斷提高自己的三維設計思路與水平。

二、制作思路簡要分析

果籃是盛裝水果的常用物件，家庭生活的必備物品，正值夏秋之季，是水果豐收的季節，今天我們來設計與制作一個水果籃。

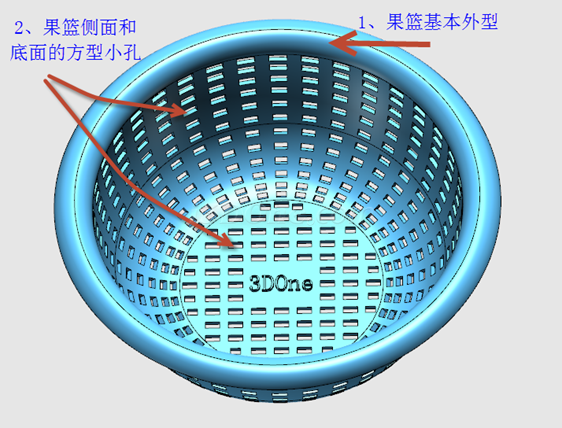

從上圖來看，果籃的制作可以分為二個部分，一個是果籃基本體，另一個是果籃側面和底面的方型小孔。我們可以通過旋轉得到果籃基本體，通過運用陣列、組合編輯中的減運算得到側面和底面的方型小孔。這里需要注意的是果籃側面的是圓弧形，側面方型小孔下面小，上面逐漸變大；另外，底面的方型小孔受圓形的限制，其形狀大小并不完全規則。這也是制作的難點所在。

三、案例軟件版本、適合學習人群：

軟件版本（家庭版1.44）、3DOne中級用戶。

四、制作過程

（一）果籃基本體的設計與制作

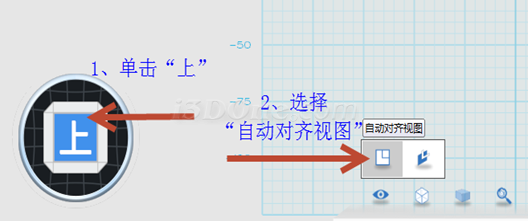

1.啟動3DOne程序，在“視圖導航”中選擇“上”，并將鼠標指向浮動工具欄上選擇“眼睛”，然后選擇“自動對齊視圖”。

2.選擇“草圖繪制”中的“直線”工具，參考下圖尺寸，作如下所示草圖：

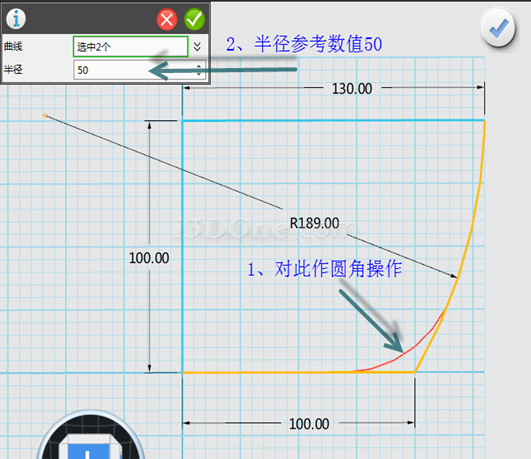

3.選擇“草圖編輯”中的“鏈狀圓角”（圓角半徑30），如下圖所示，然后確定。

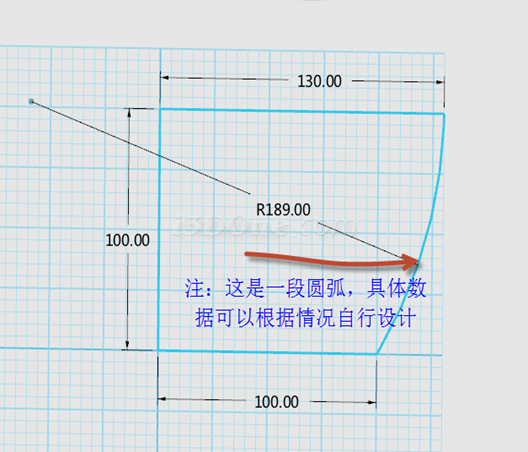

4.選擇“草圖繪制”中的“圓弧”，參考下圖所示數據作一段圓弧，如圖所示

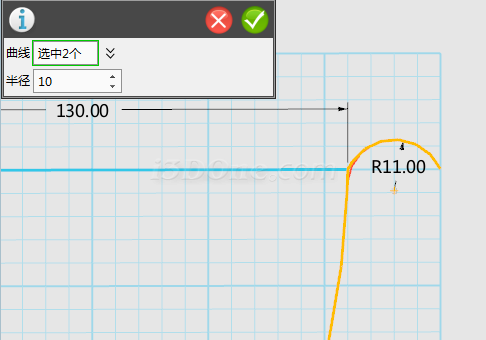

然后選擇“草圖編輯”中的“鏈狀圓角”（圓角半徑10），如下圖所示

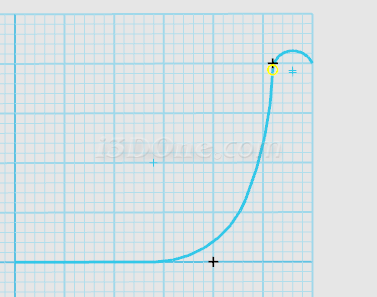

5.選擇“草圖編輯”中的“單擊修剪”工具，剪去不需要的線段，如圖所示

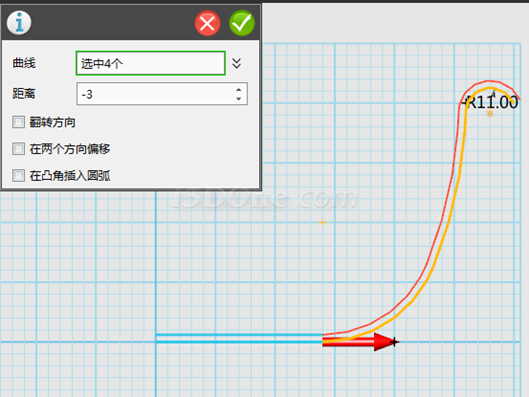

然后選擇“草圖編輯”中的“偏移曲線”工具，對上圖曲線進行偏移操作，如圖所示

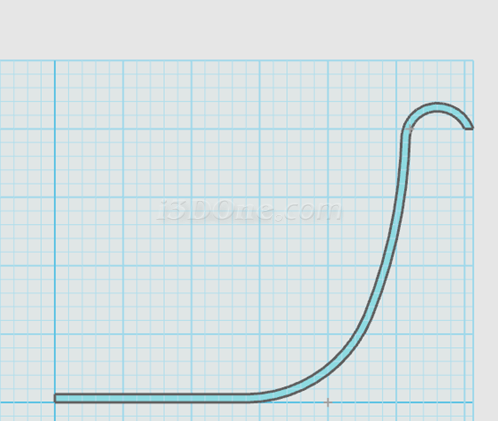

最后使用“直線”工具封閉草圖，完成后退出草圖，如圖所示

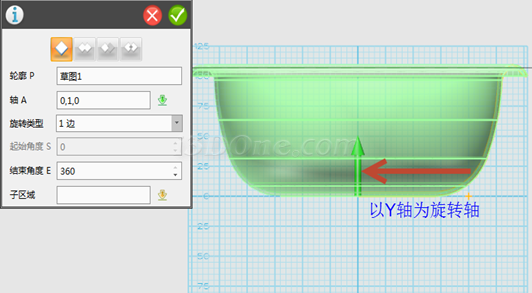

6.選擇“特征造型”中的“旋轉”工具，以Y軸為旋轉軸，如圖所示

至此，果籃的基本體的設計與制作完成。

(責任編輯：admin)
