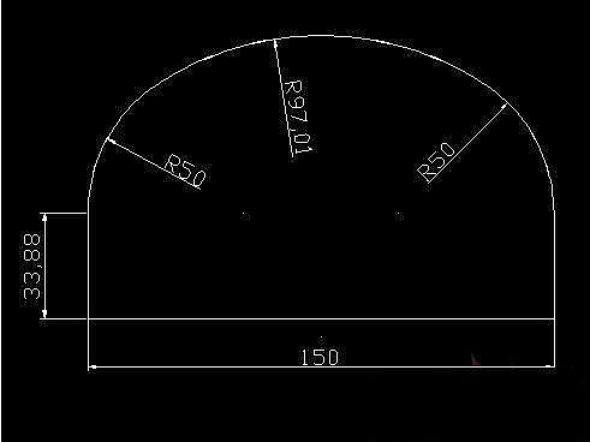

1.首先繪制如圖所示的圖形

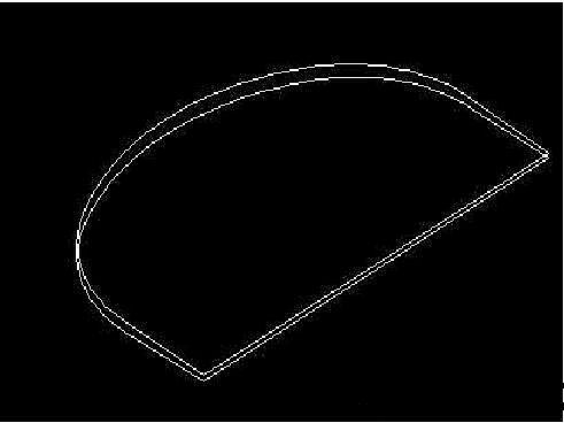

2. 將視圖切換到西南等軸測視圖，復制圖形并將復制的圖形向上移動2個單位，再繞直線旋轉2°

3. 創建如圖所示的2個面域：

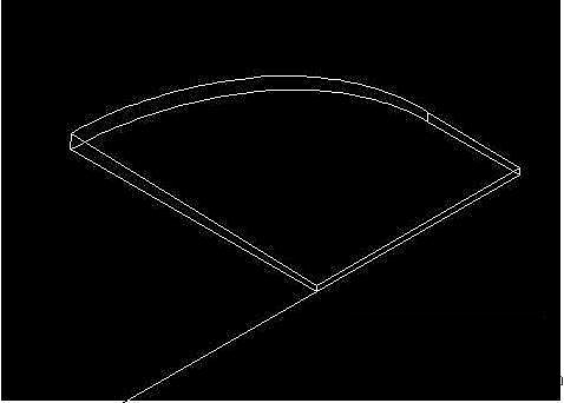

4. 將圓弧打斷并刪除多余的對象：

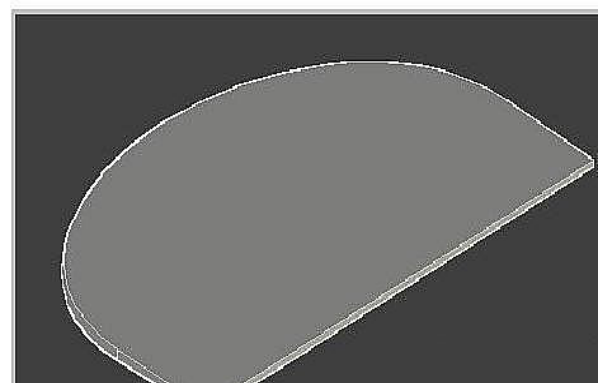

5. 利用放樣功能，橫截面選擇創建的面域，導向曲線選擇直線和圓弧：

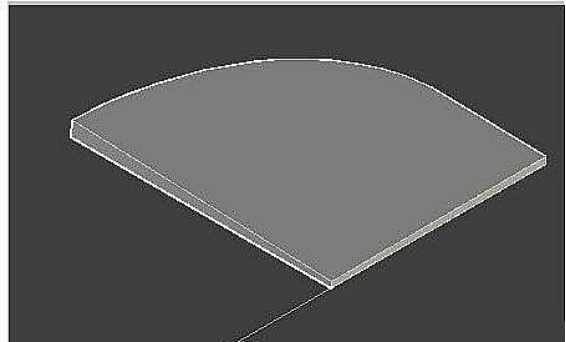

6. 將放樣出的實體鏡像一半并進行并集運算，選擇并集：

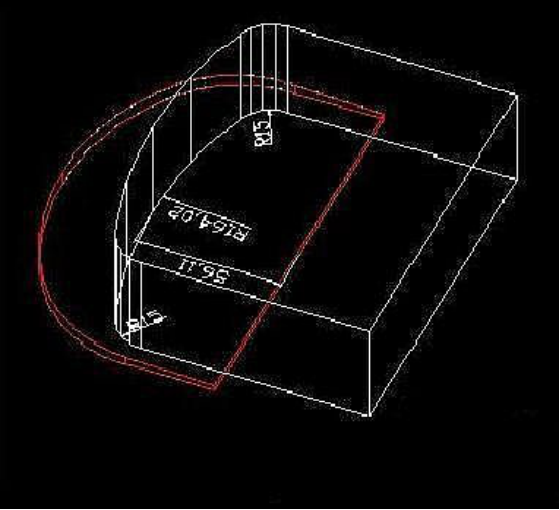

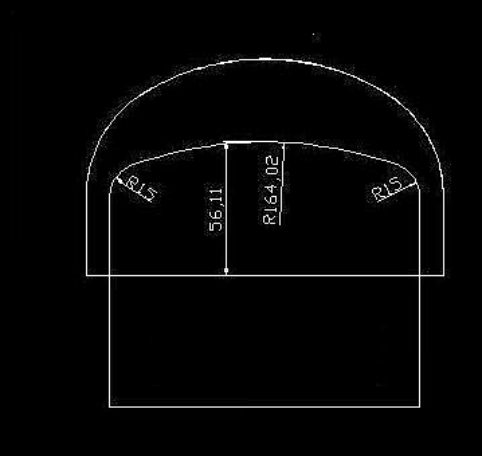

7. 切換到俯視圖，繪制如圖所示的圖形，并拉伸成實體，利用差集將紅色和白色實體進行運算：

(責任編輯：admin)
