隨著3D打印技術走向民用領域，讓我們實現創意生活變得越來越容易。不過對于非專業設計人士來說，在實現我們創意之前，需要一款容易上手的建模軟件，尤其是對于中小學學生來說，這款軟件必須簡單容易操作，而且功能要足夠強大，能夠把孩子們的想法和創意基本上表現出來。很高興的是遇到了3DOne，它就是這樣一款讓中小學生很容易實現自己創意和想法的軟件。

作為創客導師，除了讓學生對軟件的操作越來越熟練之外，更多的是要引導和激發學生的思維能力和想像力，讓作品不光有美學價值，也有一定的生活實用價值。

一、設計靈感

1、飛行棋是小學生非常喜愛的一款游戲，但現有的飛行棋缺少個性化，而且玩的時候棋子弄丟了不容易找到同樣的備品。

2、對于中小學來說，經常會面臨給學生頒發獎品的情況，個性化的獎品比較少，尤其是具有本校特色的獎品就更少了。

3、創客老師在指導學生設計作品時，可以引導學生設計一些個性化生活化的物品。

二、設計思路

    針對這個情況，我就構想可以為每個學校定制幾款飛行棋，不僅可以作為學校特有的游戲用品，也可以作為學校的獎品。對于學生來說，掌握了設計飛行棋的技巧，就可以很容易設計自己個性化的飛行棋了。

三、設計方法

   飛行棋的個性化制作看每個人的喜愛，我只是引出這個想法，先做一個比較簡單的模型，大家有興趣可以在這方面自行研發。

 今天我就以重慶鵝公巖小學的飛行棋為例，當我們把飛行棋設計好并打印出來送給學生們的時候，他們非常的開心。

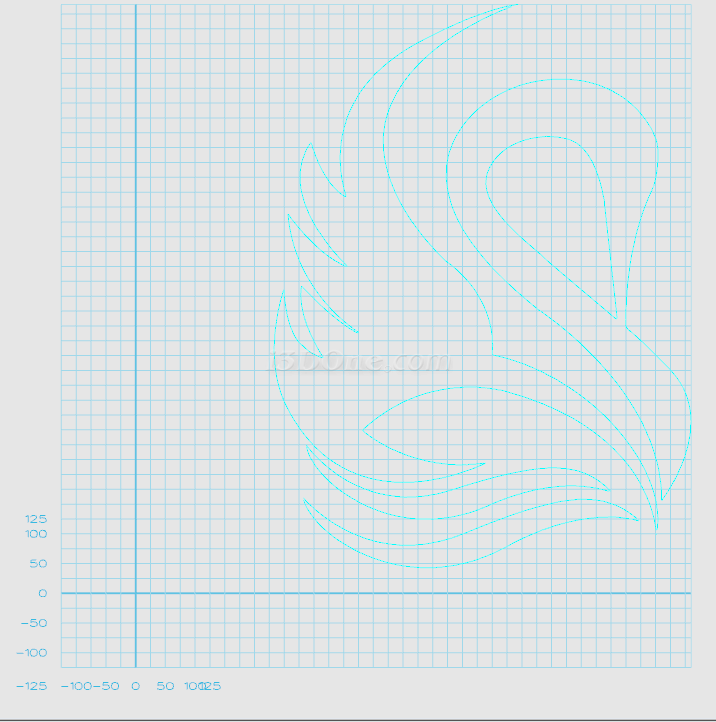

1、首先我們先設計個性化圖案，導入鵝公巖小學的�；�

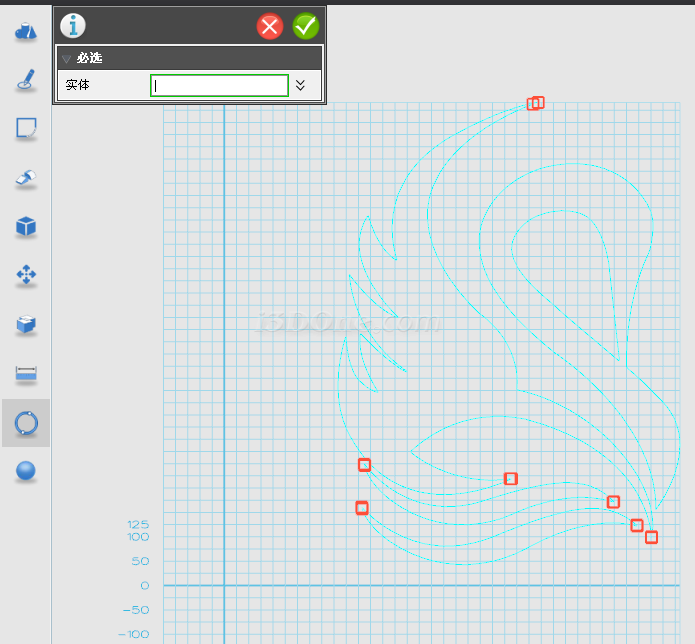

 2、檢查曲線的閉合是否完整，對不完整的地方進行修改。

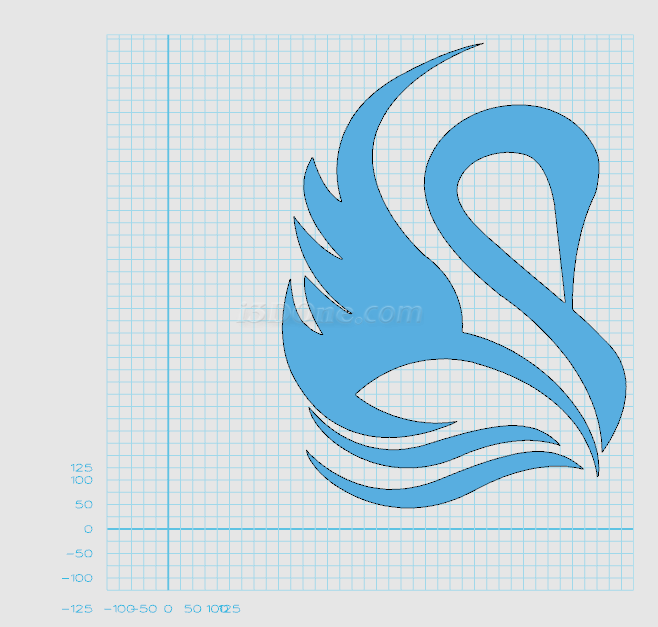

3、整體拉伸

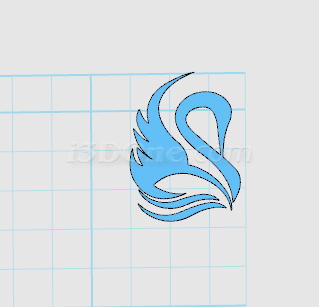

4、為了保證導入的圖案曲線盡量完整，所以選擇了高質量的圖案，這樣導入的圖案尺寸就會較大，最大尺寸為1000mm，拉伸后我選擇縮小比例為1：0.02

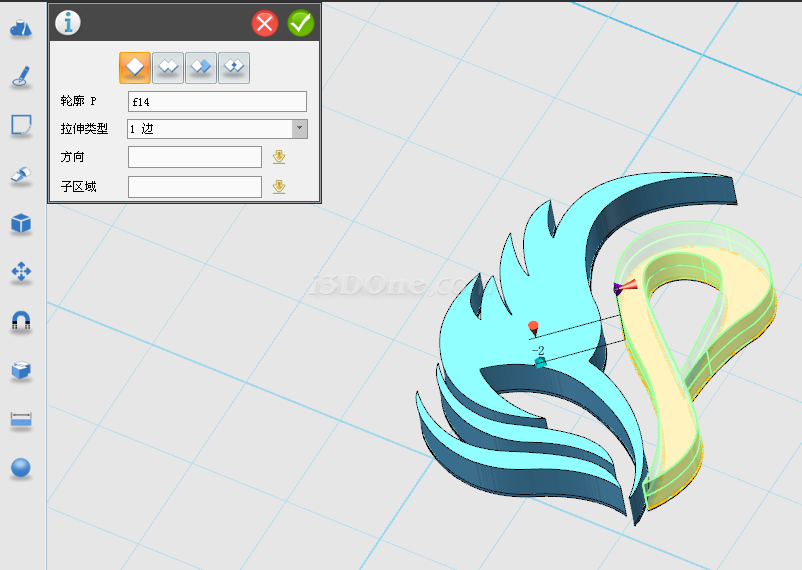

5、圖案整體縮小之后，厚度也會縮小，此時天鵝整體拉伸3mm

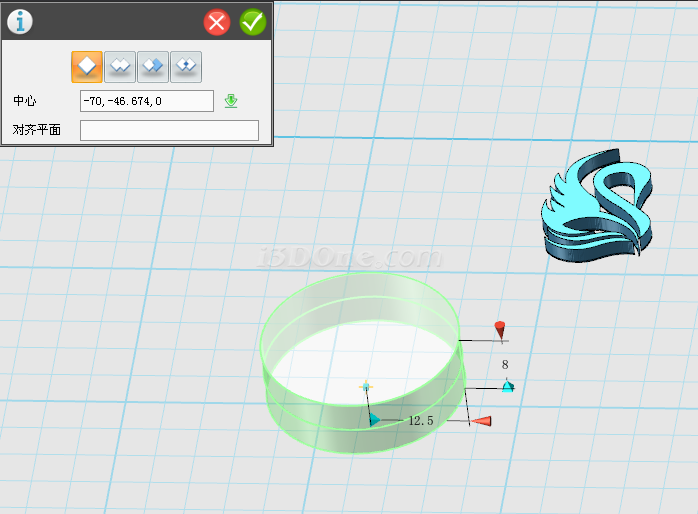

6、下面設計飛行棋棋身，因?yàn)榭s小之后的圖案最大尺寸為20mm，所以要建立一個直徑大于它的圓柱體，我選擇25mm的圓柱體。（模型在真實打印的前期還可以用切片軟件進行調整XYZ尺寸）

7、可以用線框模式檢查一下天鵝是否可以全部包含在棋笛平面內。

8、用倒角功能修飾棋身上下平面部分，弧度設為1。

9、用自動吸附功能，讓天鵝與棋身連接在一起。

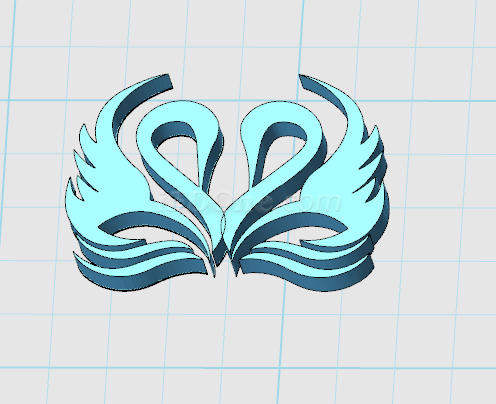

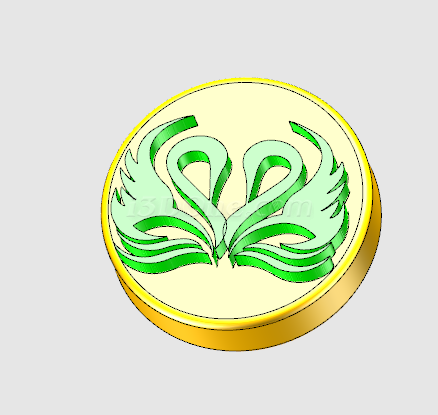

10、同樣的原理，我們也可以設計一對天鵝在棋身上面，用鏡像原理設計裝飾部分。（天鵝尺寸先不做調整）

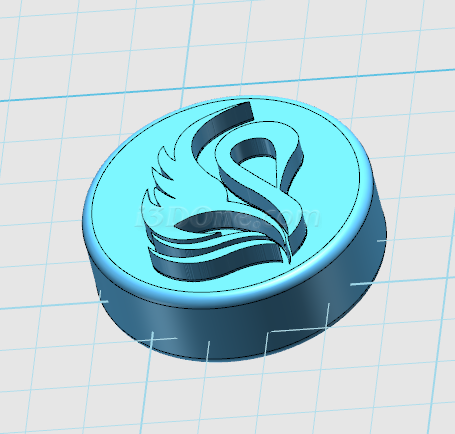

11、完成飛行棋的設計。

12、其實我們還可以設計站立的天鵝在棋身上，有興趣的同學們可以嘗試，只是一定要注意站立的模型不能出現完全懸空的部分，至少有一部分是與底部或非懸空模型相連接的。

在當代，日常生活審美化，也即生活的藝術化是大勢所趨。人們?cè)絹?lái)越追求一種個性化、定制化的東西。我們司空見慣的事物，因?yàn)?D打印的應用，被注入了新鮮的血液，閃爍著藝術的魅力。個性化飛行棋的制作更多的是為我們帶來思想的火花：原來這個東西也可以這樣美。所以，不妨在以后制作的過程中也多花點小心思吧！
