CAD怎么創建出等間距點？當我們畫長方形或者正方形等等有規律的時候，我們可以在線段上獲得等間距的點，我們在繪制的時候就能幫助我們。我們下面看看如何繪制吧。

1.首先，我們打開CAD。

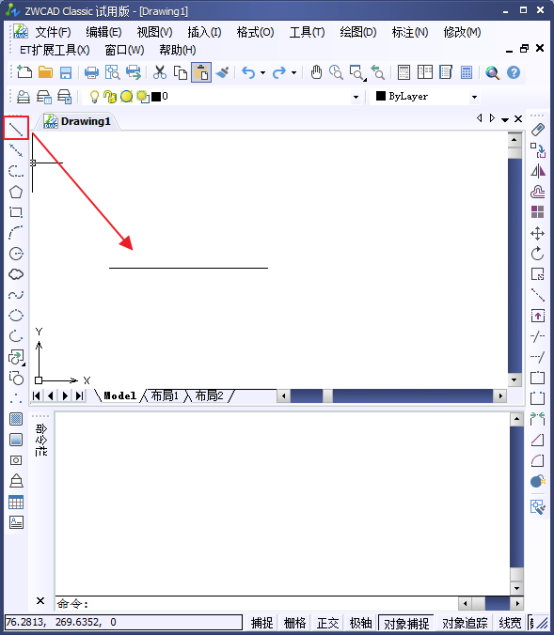

2.我們先繪制簡單的一條直線，有倆端點，長度為20mm。

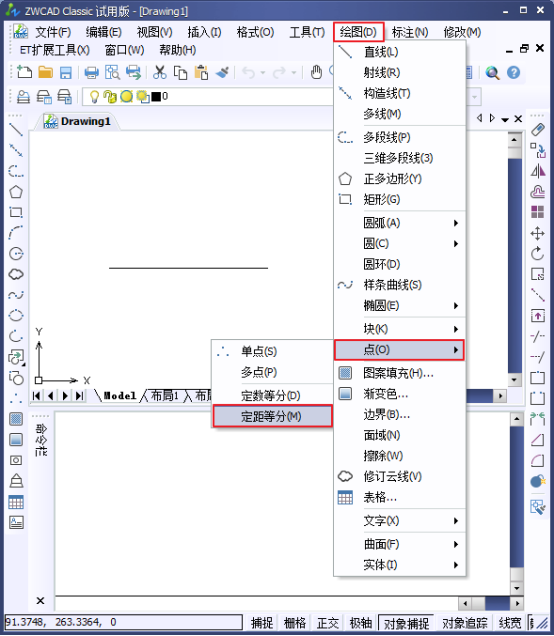

3. 然后，我們點擊工具欄中的下拉選項中【點】--【定距等分】。

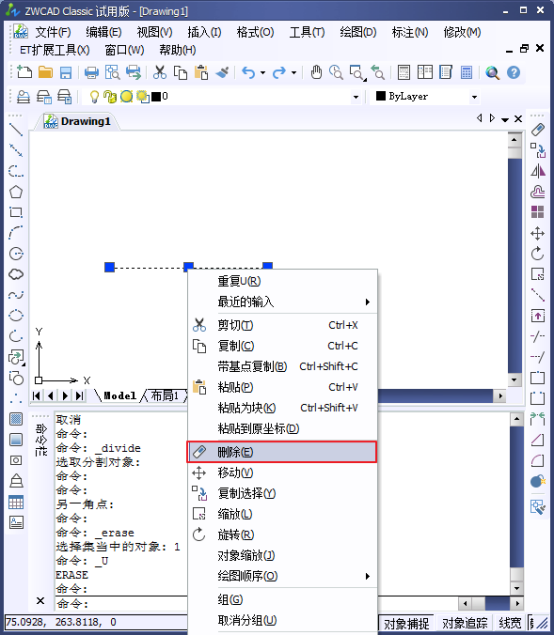

4.接下來我們選擇我們的直線然后設置我們分成長度為2mm，這樣我們就能分出10個小線段了。然后我們選擇線段然后刪除該線段。

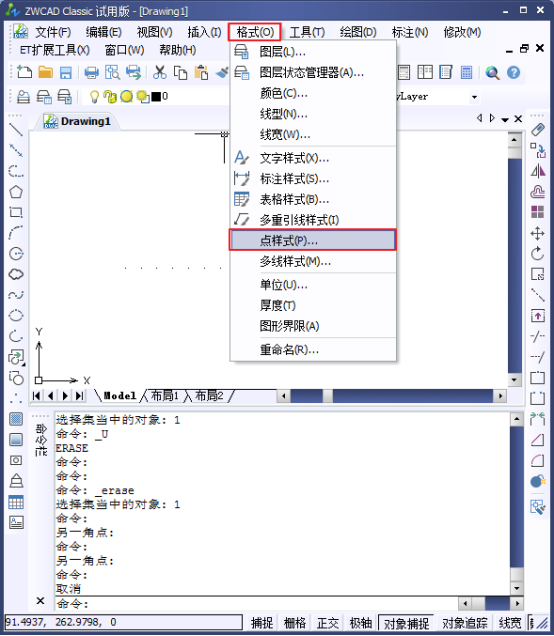

5. 我們就得到下圖，只剩下幾個小點，我們很難看清楚這點的位置，所以我們就選擇在【格式】--【點樣式】。

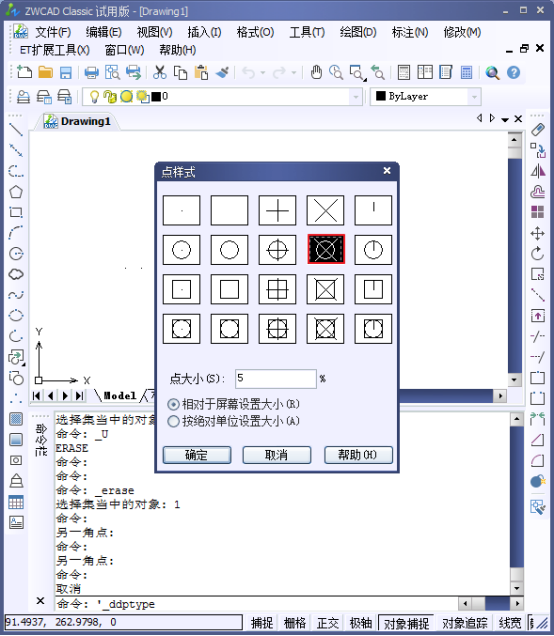

6. 選擇一個稍微明顯的點樣式即可。

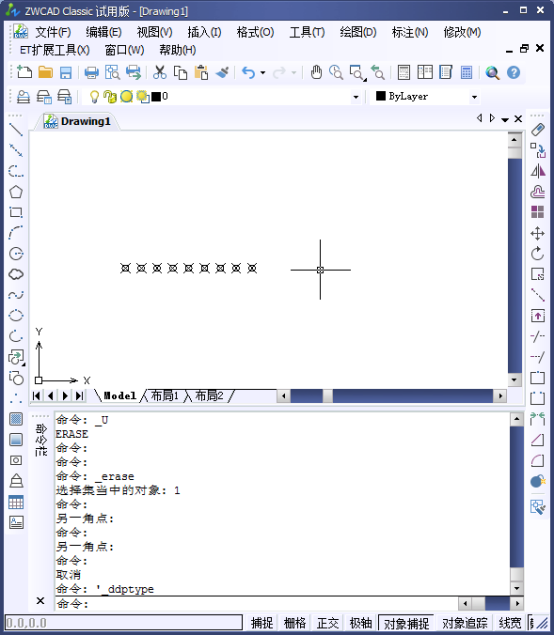

7.確認后，我們就可以等到下圖所示的點。

以上就CAD中的等間距點。
