CAD中建模命令教程(2)

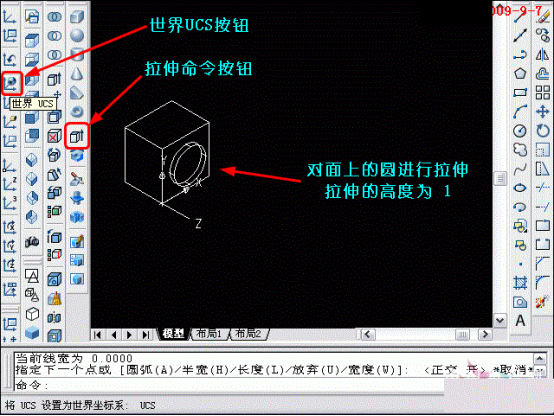

8、在長方體的一個面上畫好圓后，用拉伸命令，對這個圓進行拉伸，拉伸的高度為1，傾斜度為0。 拉伸完成后，點擊“世界UCS”按鈕，退出對長方體一個面的UCS控制。
9、用“多段線”命令，畫一封閉的多段線，尺寸見題目“前視圖”的中間一頭大一頭小的圓柱的一半剖切尺寸，或見下圖中的輸入尺寸。

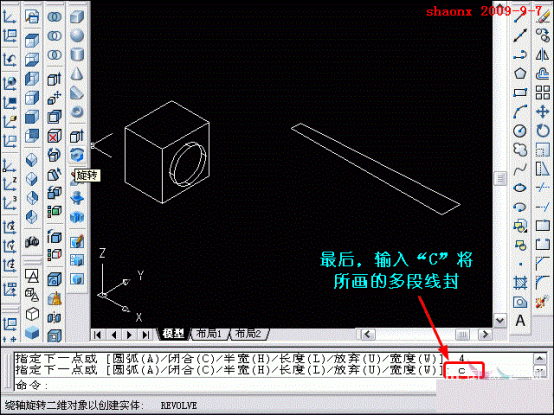

10、尺寸輸入完成后，最后輸入“C”，所畫的多段線就成了一個“封閉的多段線”。 “封閉的多段線”可以直接拉伸成實體，或旋轉建模成實體，可以省去再做成面域這一步。

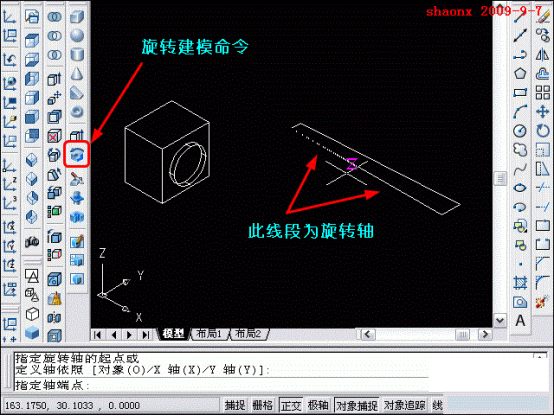

11、用“旋轉建�！泵睿瑢偖嫷姆忾]的多段線，旋轉成一頭大一頭小的圓柱實體。依照的旋轉軸見下圖。
12、用“移動”命令，移動這個圓柱實體，移動基點是圓柱實體小頭的圓心，移動到長方體面上圓的圓心處。 注意，由于圓柱實體的長度已經扣除了長方體面上圓的高度“1”，因此，移動到長方體這里時，面上圓會顯示2個圓心，我們選擇靠外面的1個即可。

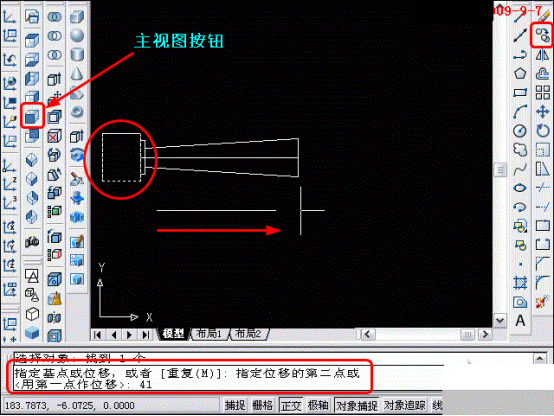

13、點擊“主視圖”按鈕，將界面轉到主視圖界面，用“復制”命令，將長方體向右復制移動41，注：41=33+8（見題目尺寸圖）。
14、再用“鏡像”命令，將左邊的圓柱、面上圓實體，長方體，都鏡像倒右邊，鏡像的中位線是是剛復制移動的長方體的中心垂直線，見下圖。

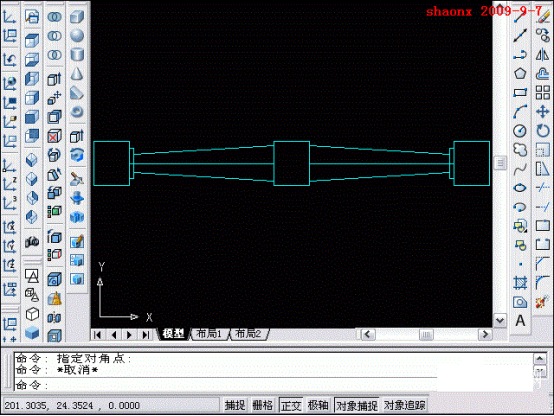

15、下圖即為完成鏡像操作的圖形。

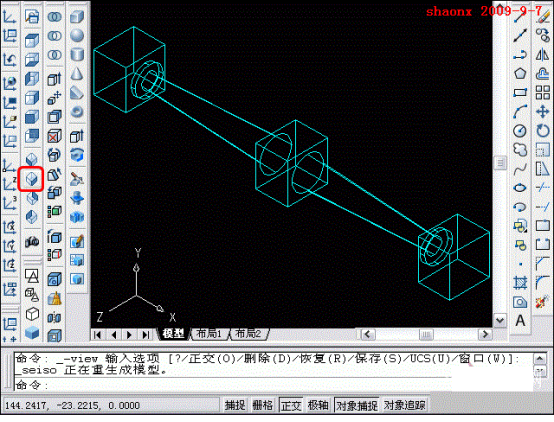

16、點擊“東南等軸測視圖”按鈕，轉回到三維界面。下圖是完成的三維界面里的線框圖。

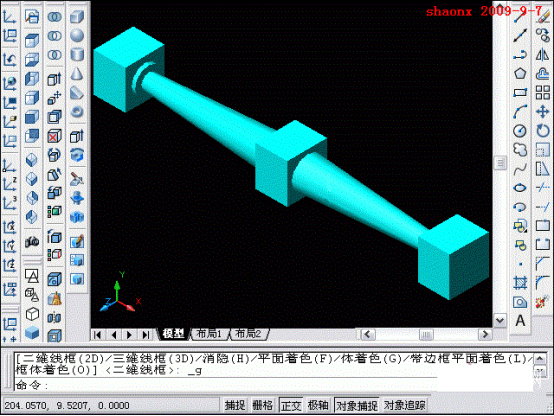

17、最后，著色看看三維實體圖。
以上就是我們做出的操作步驟，給大家作參考。
