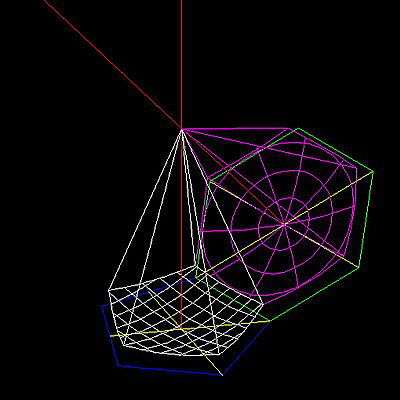

8、以紅色交點為圓心，底部五邊形中心為半徑，畫球體，然后把球體和黃色椎體進行交集運算，獲得如圖錐體

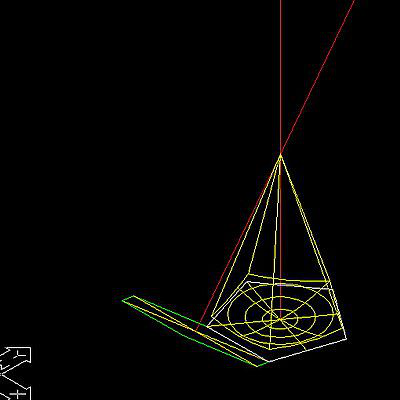

9、視圖切換為西北軸測圖，改變UCS，拉伸六邊形，切割，畫一個和上一步同樣大小的球體，交集運算，獲得如圖白色錐體，為了看得清楚些，可以先把不需要的紫色錐體隱藏

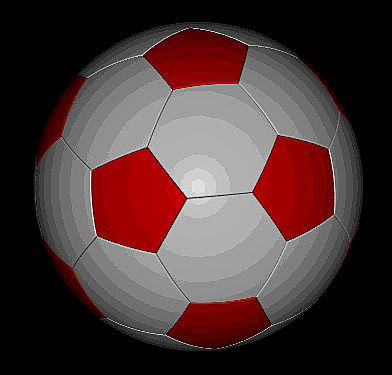

10、倒圓角，互相剪切兩條中心線，并把中心線外向延長一點，著色，把UCS移到頂點

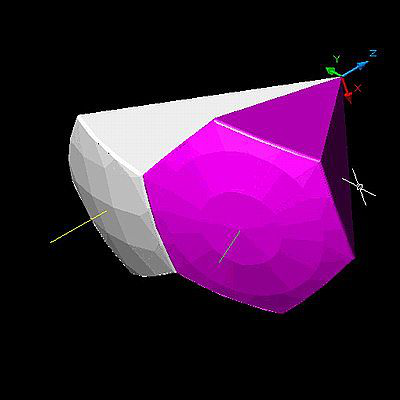

為了便于選擇，先用group命令把軸和錐體組合

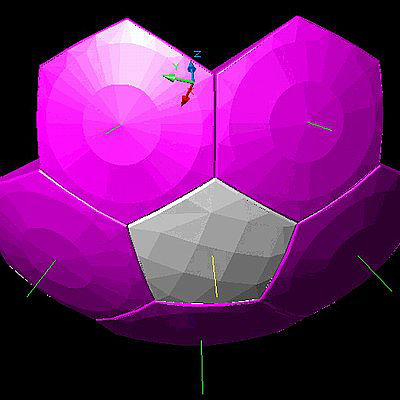

11、三維陣列紫色錐體，旋轉軸選擇黃色直線

12、三維陣列白色錐體，旋轉軸為綠色直線

13、再次陣列錐體

14、繼續干吧，如果要改顏色，只要改一下圖層顏色就可以了
