手工對FDM 3D打印部件進行后處理的最佳方法
時間：2019-11-05 11:18 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網11月5日訊，近日，南通工學院3D打印設備與應用江蘇省重點實驗室的研究員發表題為《 FDM人工后處理技術研究》的論文。由于FDM 3D打印有“階梯效應”，所以印刷件表面粗糙，條紋明顯，表面質量差，不能滿足客戶要求，因此后處理非常重要。本文主要研究和總結了FDM印刷零件的手工后處理技術，并提供了后處理的具體實現方法，為FDM成型零件的后處理和其他成型過程提供參考。

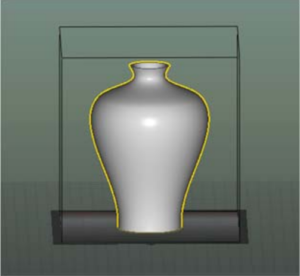

圖2.花瓶模型。
為了“進一步改善3D打印模型的表面質量和強度”，通常需要進行后處理。對FDM成型零件進行后處理的一些較常見的方法包括：
.有機溶劑化學處理
.熱處理
.用砂光機或磨床進行機械處理
.表面涂層處理
在本文中，研究人員著眼于手動后處理過程，該過程需要幾個項目才能正常工作，例如帶有儲氣罐的噴筆氣泵，著色筆和工具套件，手套，口罩，稀釋水。溶劑瓶中的溶劑，快干的少量填充土壤，80至3000目砂紙，清潔劑，銼刀等。該團隊使用PLA材料和Einstart 3D打印機制作了一個后處理花瓶模型作為示例。花瓶打印完成后，他們從打印機上取下了帶有模型的盤子。

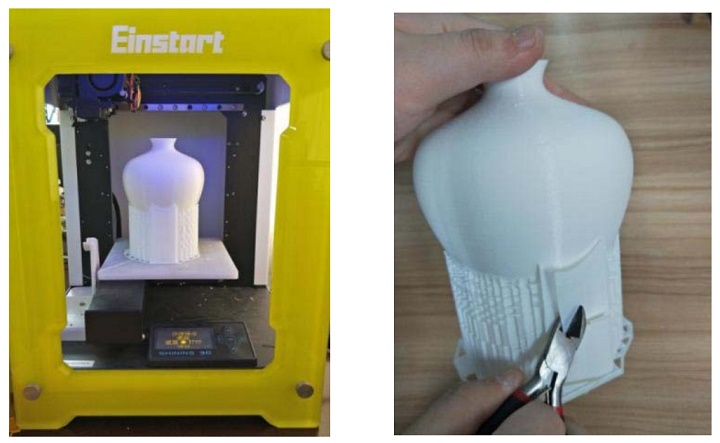

圖4.模型完成的打印。圖5.拆除支撐。
“…用鐵鏟將模型從底板上平穩地移開，然后檢查是否存在應變集中模型，用較弱的零件用小的剝線刀先將模型和支架旋出，然后再用長鉗子夾緊方向支架，施加恒定的力，微小支架的位置可以使用銼刀移除。”他們寫道。
為了清理粗糙的表面，研究人員指出，您可以使用低目數砂紙進行打磨和拋光。模型和低目數砂紙應浸入水中并沿模型紋理進行打磨，因為這既可以延長砂紙的使用壽命，又可以使模型表面光滑。然后，他們繼續使用一種稱為快干小填充的技術，該技術涉及在模型的間隙中添加少量填充材料。然后，用硬刮刀將填充物均勻涂抹。

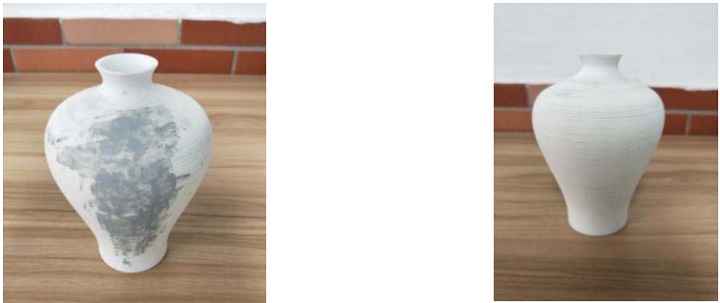

圖7.均勻涂抹小塊土壤。圖8.拋光使其光滑。
研究人員寫道：“然后，在填滿土壤硬化后，等待30秒，使用1200目至1500目砂紙，如圖8所示。如果仍然有細小的凹槽，請重復上述步驟。要在沒有大面積填充土壤的凹槽之后，感覺光滑，可以繼續下一步。”
下一步是噴水可以澆灌土壤。首先，應先用水沖洗模型表面，然后使用噴壺填充土壤，然后再用無紡布擦拭模型并在“通風位置”噴涂，保持噴嘴約20厘米。并快速均勻地噴涂1至3次。該團隊解釋說：“通常，選擇灰色的噴霧壺水來填充土壤，因為灰色是一種中性色。”

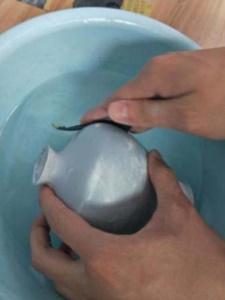

圖10.高目砂紙研磨。
噴完水并填滿土壤后，便進行空氣干燥。然后，在進入著色階段之前，沿一個方向應用2000-3000高網孔砂紙進行“輕微研磨”。3D打印，拋光和加工過的模型應先清洗和干燥后再施加顏料。可以使用噴槍添加基本色或覆蓋模型大部分區域的顏色。您需要以1：2的比例稀釋劑和顏料進行噴涂，并且在噴涂時應該能夠調整注氣量。
圖2.花瓶模型。
為了“進一步改善3D打印模型的表面質量和強度”，通常需要進行后處理。對FDM成型零件進行后處理的一些較常見的方法包括：
.有機溶劑化學處理
.熱處理
.用砂光機或磨床進行機械處理
.表面涂層處理
在本文中，研究人員著眼于手動后處理過程，該過程需要幾個項目才能正常工作，例如帶有儲氣罐的噴筆氣泵，著色筆和工具套件，手套，口罩，稀釋水。溶劑瓶中的溶劑，快干的少量填充土壤，80至3000目砂紙，清潔劑，銼刀等。該團隊使用PLA材料和Einstart 3D打印機制作了一個后處理花瓶模型作為示例。花瓶打印完成后，他們從打印機上取下了帶有模型的盤子。
圖4.模型完成的打印。圖5.拆除支撐。
“…用鐵鏟將模型從底板上平穩地移開，然后檢查是否存在應變集中模型，用較弱的零件用小的剝線刀先將模型和支架旋出，然后再用長鉗子夾緊方向支架，施加恒定的力，微小支架的位置可以使用銼刀移除。”他們寫道。
為了清理粗糙的表面，研究人員指出，您可以使用低目數砂紙進行打磨和拋光。模型和低目數砂紙應浸入水中并沿模型紋理進行打磨，因為這既可以延長砂紙的使用壽命，又可以使模型表面光滑。然后，他們繼續使用一種稱為快干小填充的技術，該技術涉及在模型的間隙中添加少量填充材料。然后，用硬刮刀將填充物均勻涂抹。
圖7.均勻涂抹小塊土壤。圖8.拋光使其光滑。
研究人員寫道：“然后，在填滿土壤硬化后，等待30秒，使用1200目至1500目砂紙，如圖8所示。如果仍然有細小的凹槽，請重復上述步驟。要在沒有大面積填充土壤的凹槽之后，感覺光滑，可以繼續下一步。”
下一步是噴水可以澆灌土壤。首先，應先用水沖洗模型表面，然后使用噴壺填充土壤，然后再用無紡布擦拭模型并在“通風位置”噴涂，保持噴嘴約20厘米。并快速均勻地噴涂1至3次。該團隊解釋說：“通常，選擇灰色的噴霧壺水來填充土壤，因為灰色是一種中性色。”
圖10.高目砂紙研磨。
噴完水并填滿土壤后，便進行空氣干燥。然后，在進入著色階段之前，沿一個方向應用2000-3000高網孔砂紙進行“輕微研磨”。3D打印，拋光和加工過的模型應先清洗和干燥后再施加顏料。可以使用噴槍添加基本色或覆蓋模型大部分區域的顏色。您需要以1：2的比例稀釋劑和顏料進行噴涂，并且在噴涂時應該能夠調整注氣量。
該團隊寫道：“可以使用不同厚度和大小的刷子來繪制細節。可以使用00000支筆在圖形的詳細部分上繪畫，也可以使用不同寬度的蓋帶進行覆蓋，然后再噴涂噴槍進行繪畫。油漆和噴漆完全干燥后，您可以在模型上均勻噴涂防護漆。研究小組將B603水性消光劑用于3D打印花瓶。
該團隊還分享了一些有關使后處理過程平穩運行的注意事項，例如使用軟件減少不必要的支撐結構數量，模型在打印時在印版上涂上一層薄薄的膠水以防止變形以及觀察印刷過程中的重要性。

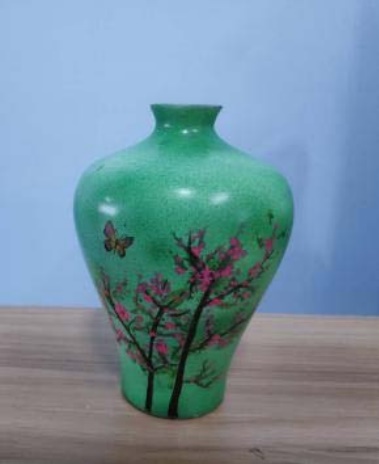

圖13.花瓶在加工后完成。
在手工后處理中應著眼于防護工作，水磨機是最好的模型加工方式，要耐心，80-2500目，使用每個目數的砂紙從長到短，沿著模型的紋理，應將高目數砂紙打磨轉向。在混合顏色時，您應該事先了解明暗之間的關系，各種顏色的亮度和純度，冷暖顏色選擇等。他們指出，后處理方法的“難度程度”以及方法本身可能因不同的3D打印技術而有所不同–適用于FDM的方法不一定適用于SLA，依此類推。
