彈性體因其優(yōu)異的彈性、回彈性和抗撕裂性能，在日常生活與工業(yè)領(lǐng)域應(yīng)用廣泛。3D打印技術(shù)為定制復(fù)雜彈性體結(jié)構(gòu)提供了新途徑，尤其在軟體機(jī)器人、電子器件和醫(yī)療設(shè)備等領(lǐng)域潛力巨大。然而，傳統(tǒng)光固化3D打印樹脂依賴高交聯(lián)共價(jià)網(wǎng)絡(luò)，導(dǎo)致材料機(jī)械性能受限（拉伸強(qiáng)度普遍低于30 MPa），且無(wú)法實(shí)現(xiàn)自愈合或形狀重構(gòu)功能。盡管動(dòng)態(tài)化學(xué)鍵（如受阻尿素鍵）曾被引入以提升功能性，但動(dòng)態(tài)活性會(huì)隨拓?fù)渲貥?gòu)逐漸失效，難以同時(shí)滿足機(jī)械強(qiáng)度與動(dòng)態(tài)功能的需求。
      浙江大學(xué)方子正研究員、吳晶軍研究員合作通過(guò)分子設(shè)計(jì)攻克了這一難題。研究團(tuán)隊(duì)在光固化樹脂中創(chuàng)新引入酰基半卡巴肼（acylsemicarbazide）和氨基甲酸酯（carbamate）分級(jí)氫鍵體系，開發(fā)出可3D打印的超韌自愈合彈性體。該材料兼具破紀(jì)錄的機(jī)械性能（韌性達(dá)158.5 MJ m⁻³，拉伸強(qiáng)度49.6 MPa，斷裂伸長(zhǎng)率1136%）和動(dòng)態(tài)功能（自愈合效率95.6%），突破了強(qiáng)度與功能不可兼得的傳統(tǒng)局限。相關(guān)論文以“3D-Printing of Ultratough and Healable Elastomers”為題，發(fā)表在Advanced Materials上。


化學(xué)設(shè)計(jì)與機(jī)械性能突破

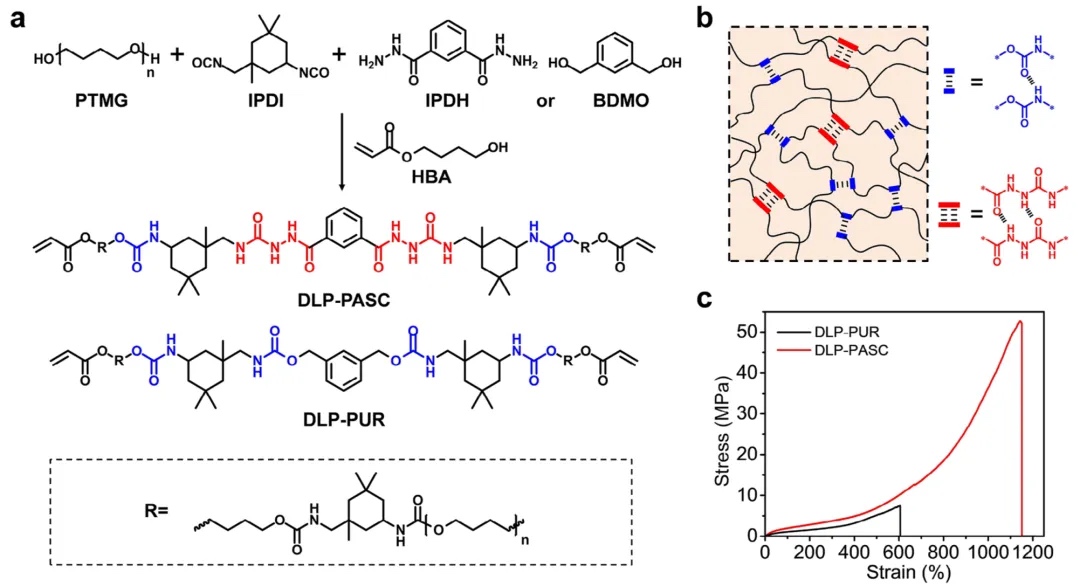

研究通過(guò)三步反應(yīng)合成光固化聚氨酯-�；�半卡巴肼（DLP-PASC）前驅(qū)體：聚四氫呋喃醚二醇與異佛爾酮二異氰酸酯反應(yīng)生成預(yù)聚物，再通過(guò)異酞酸二酰肼擴(kuò)鏈引入酰基半卡巴肼鍵，最后用丙烯酸羥丁酯封端。分級(jí)氫鍵結(jié)構(gòu)（圖1b）是其性能核心。對(duì)比實(shí)驗(yàn)顯示，不含酰基半卡巴肼的對(duì)照組DLP-PUR韌性僅17.0 MJ m⁻³（圖1c），而DLP-PASC因氫鍵協(xié)同作用，在拉伸中發(fā)生應(yīng)變硬化——低應(yīng)變區(qū)（0–400%）模量為3.4 MPa，后續(xù)因鏈段取向結(jié)晶，強(qiáng)度顯著提升至49.6 MPa。


氫鍵作用與微觀機(jī)制

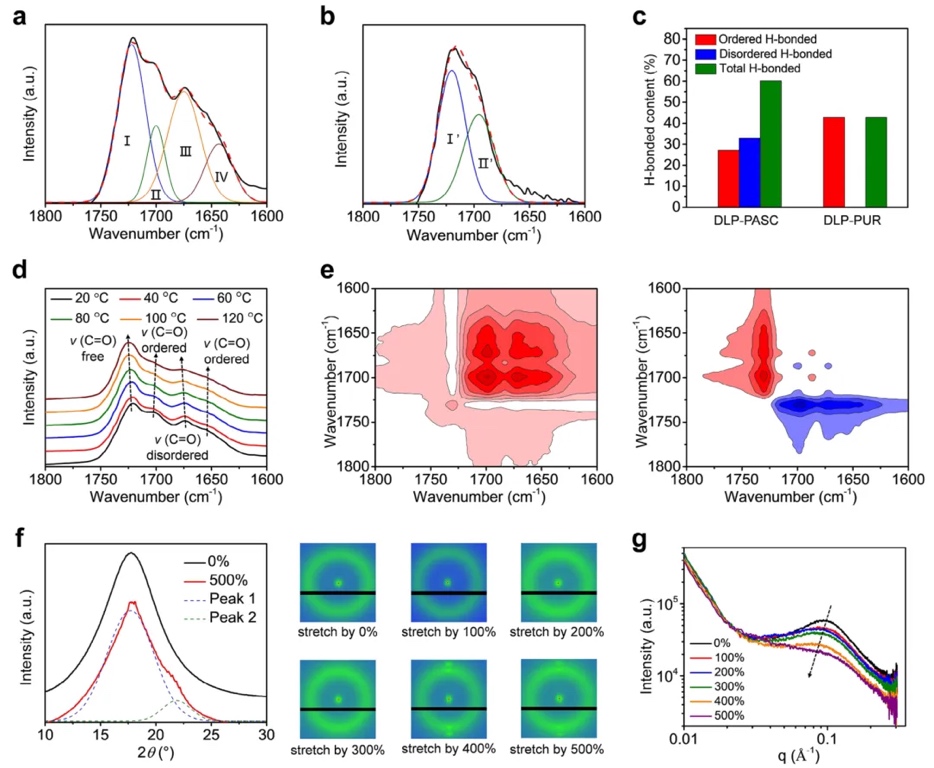

FTIR分析證實(shí)DLP-PASC的氫鍵化程度高達(dá)60.2%（對(duì)照組42.8%），其羰基峰可解卷積為四類子峰，對(duì)應(yīng)自由態(tài)（1720 cm⁻¹）及有序/無(wú)序氫鍵結(jié)合態(tài)（圖2a）。變溫FTIR與二維相關(guān)光譜（2D-COS）表明，1671 cm⁻¹處的無(wú)序氫鍵歸屬于酰基半卡巴肼，具有最強(qiáng)相互作用（圖2d,e）。廣角/小角X射線散射（WAXD/SAXS）顯示：材料初始為無(wú)定形態(tài)（Tg≈−50°C），拉伸超500%后發(fā)生應(yīng)變誘導(dǎo)結(jié)晶（2θ=18°/22°），同時(shí)SAXS峰從0.09 Å⁻¹移至0.08 Å⁻¹，反映氫鍵解離重組引發(fā)的微相分離結(jié)構(gòu)變化（圖2f,g）。


卓越的實(shí)用性能

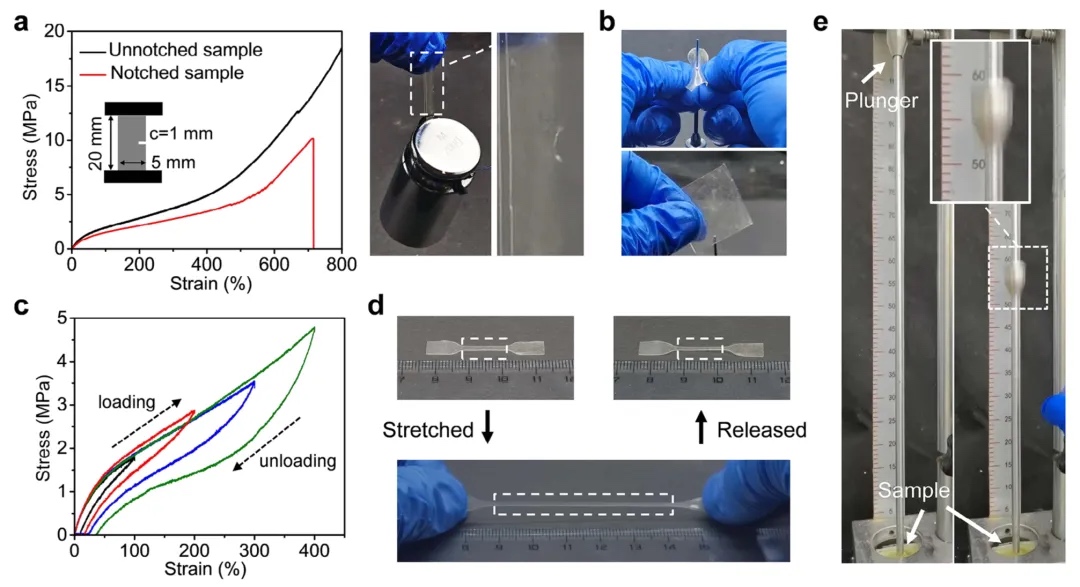

分級(jí)氫鍵與微相分離賦予材料極強(qiáng)損傷容限：刻痕樣品可承受716%應(yīng)變并提起自重6600倍的物體（200克），斷裂能達(dá)45.1 kJ m⁻²（圖3a）；0.5毫米薄膜可抵抗針尖穿刺（圖3b）。循環(huán)拉伸測(cè)試中，材料在400%應(yīng)變下殘余應(yīng)變僅37%，卸載后瞬間回彈（圖3c,d）；垂直回彈率高達(dá)52%（圖3e），凸顯其優(yōu)異能量耗散能力。

3D打印與動(dòng)態(tài)功能

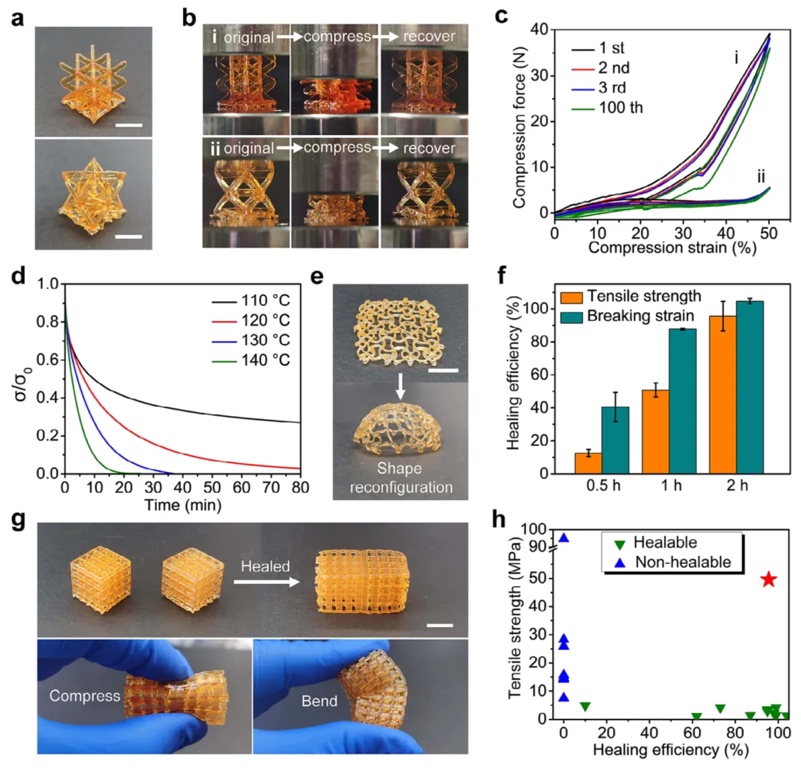

DLP打印測(cè)試顯示，前驅(qū)體在20秒內(nèi)固化率達(dá)86%（圖S10），可成型100微米精度的復(fù)雜晶格結(jié)構(gòu)（圖4a）。打印件經(jīng)50%應(yīng)變壓縮100次后仍保持回彈性（圖4b,c）。�；�半卡巴肼的��(dòng)態(tài)性使材料在130°C下35分鐘內(nèi)完全應(yīng)力松弛（活化能83.4 kJ mol⁻¹），實(shí)現(xiàn)形狀永久重構(gòu)（圖4d,e）。自愈合測(cè)試中，斷裂樣品經(jīng)130°C/2小時(shí)愈合后，拉伸強(qiáng)度恢復(fù)率達(dá)95.6%（圖4f），支持多部件集成組裝（圖4g）。與現(xiàn)有技術(shù)對(duì)比，其強(qiáng)度超出同類可愈合彈性體10倍以上（圖4h）。


總結(jié)與展望
該研究通過(guò)分級(jí)氫鍵策略，首次在光固化3D打印彈性體中同步實(shí)現(xiàn)超強(qiáng)韌性與動(dòng)態(tài)功能。這種分子設(shè)計(jì)兼容數(shù)字光處理技術(shù)，為制造復(fù)雜可修復(fù)柔性器件（如軟體機(jī)器人、驅(qū)動(dòng)器）開辟了新路徑。未來(lái)有望推動(dòng)高附加值應(yīng)用領(lǐng)域的技術(shù)革新。

(責(zé)任編輯：admin)

• Aibuild發(fā)布業(yè)界首個(gè)專為D
• 突破傳統(tǒng)限制！浙大團(tuán)隊(duì)AM
• Firestorm Labs與達(dá)成惠普
• Nature Communications：
• 3D生物打印技術(shù)革新傷口護(hù)
• AMFG 推出Sentinel AI智能

• ·Aibuild發(fā)布業(yè)界首個(gè)專為DED與LFAM設(shè)計(jì)
• ·突破傳統(tǒng)限制！浙大團(tuán)隊(duì)AM：實(shí)現(xiàn)超韌可
• ·Firestorm Labs與達(dá)成惠普合作，將MJF
• ·Nature Communications：用于3D打印的
• ·3D生物打印技術(shù)革新傷口護(hù)理：托萊多大
• ·AMFG 推出Sentinel AI智能工具，能在三
• ·雷尼紹與IMR合作推進(jìn)衛(wèi)星光學(xué)元件金屬3
• ·氫“偷偷”腐蝕你的3D打印不銹鋼？ 一
