自然界中的結(jié)構(gòu)多由硬材料和軟材料以精確的三維排列組合而成，這種組合賦予了材料獨(dú)特的性能和功能，而合成材料難以模仿。因此，仿生類似物對(duì)硬材料與軟界面無縫連接的需求，推動(dòng)了對(duì)創(chuàng)新化學(xué)和制造方法的需求。當(dāng)前多材料3D打印面臨諸多挑戰(zhàn)，如生產(chǎn)速度慢、產(chǎn)品不穩(wěn)定或機(jī)械性能弱等，且沒有一種策略能滿足所有關(guān)鍵標(biāo)準(zhǔn)。來自德克薩斯大學(xué)奧斯汀分校的Zachariah A. Page教授團(tuán)隊(duì)合作開發(fā)了一種混合環(huán)氧-丙烯酸酯樹脂，用于波長選擇性多材料3D打印，實(shí)現(xiàn)了快速、高分辨率的數(shù)字光處理3D打印，所打印的多材料物體具有強(qiáng)度、彈性和耐老化性的獨(dú)特組合。相關(guān)工作以“Hybrid epoxy–acrylate resins for wavelength-selective multimaterial 3D printing”為題發(fā)表在《Nature Materials》上。
研究內(nèi)容
       本研究對(duì)比了灰度打印、混合樹脂多色打印等傳統(tǒng)方法與現(xiàn)有技術(shù)，系統(tǒng)分析了多材料3D打印策略的差異。研究結(jié)果顯示：傳統(tǒng)方法存在未反應(yīng)單體殘留、收縮應(yīng)力等固有缺陷，而當(dāng)前采用混合環(huán)氧-丙烯酸酯樹脂的多色打印技術(shù)，不僅實(shí)現(xiàn)了材料間的共價(jià)鍵結(jié)合與大跨度機(jī)械性能調(diào)控，還兼具高打印速率優(yōu)勢(shì)，且經(jīng)檢測(cè)無明顯單體殘留問題。該技術(shù)通過材料體系創(chuàng)新，有效解決了傳統(tǒng)工藝的痛點(diǎn)，為多材料3D打印領(lǐng)域提供了更優(yōu)的技術(shù)路徑。

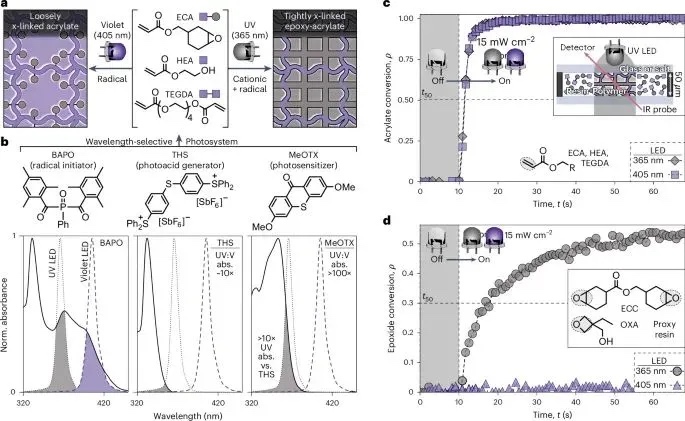

通過對(duì)樹脂組分的分析及實(shí)時(shí)傅里葉變換紅外光譜等方法，研究了樹脂在不同波長光照射下的固化行為。結(jié)果表明，優(yōu)化后的樹脂在365nm和405nm光照射下能快速聚合，且光系統(tǒng)在紫外光下選擇性引發(fā)環(huán)氧聚合，驗(yàn)證了其適用于DLP 3D打印。

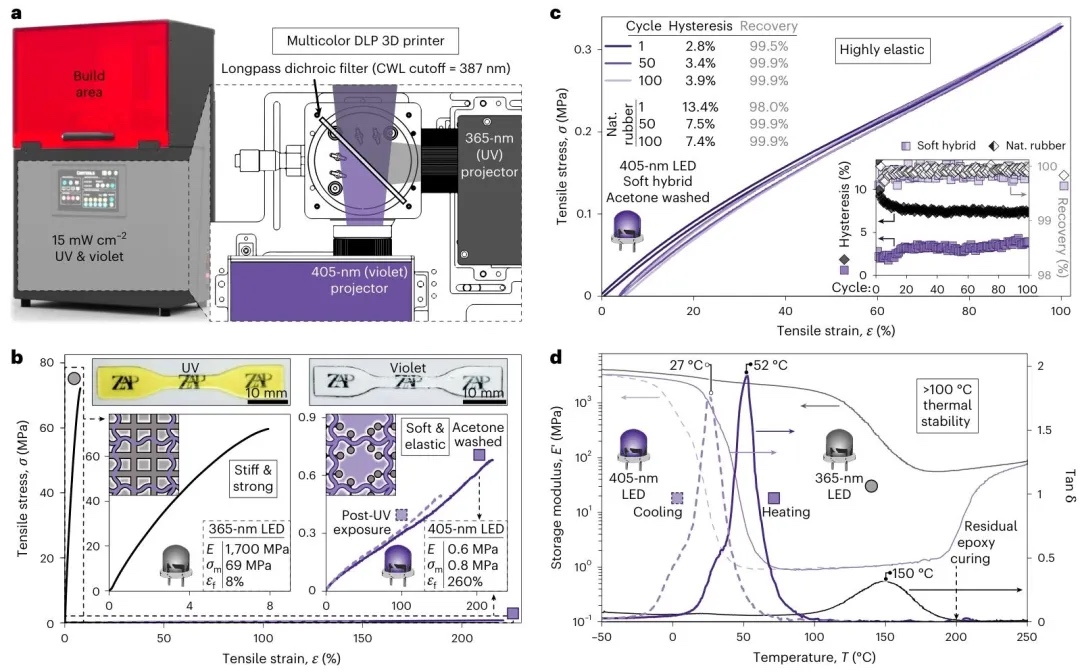

通過對(duì)不同光固化的測(cè)試棒進(jìn)行拉伸、循環(huán)拉伸等試驗(yàn)，研究了其機(jī)械性能和熱穩(wěn)定性。結(jié)果表明，紫外光固化樣品堅(jiān)硬強(qiáng)韌，紫光固化樣品柔軟可延展，且紫光固化樣品經(jīng)丙酮洗滌后光穩(wěn)定性好、彈性高。

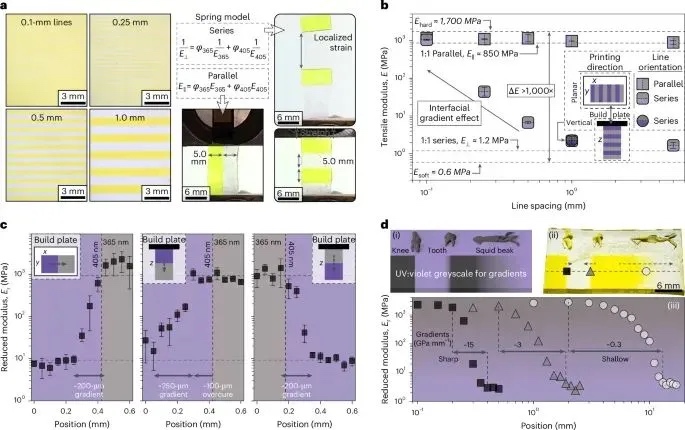

通過光學(xué)顯微鏡、拉伸測(cè)試和納米壓痕等方法，研究了多材料打印的分辨率和界面機(jī)械性能。結(jié)果表明，能實(shí)現(xiàn)約200μm的機(jī)械梯度分辨率，且通過灰度控制紫外和紫光曝光，可模仿自然結(jié)構(gòu)的剛度梯度。

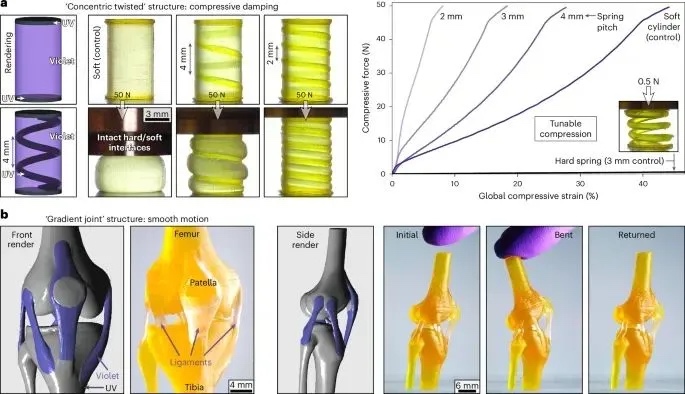

通過制造硬彈簧嵌入軟圓柱和膝關(guān)節(jié)等結(jié)構(gòu)，研究了多材料3D打印在生物啟發(fā)結(jié)構(gòu)中的應(yīng)用。結(jié)果表明，該方法能創(chuàng)造具有可調(diào)壓縮阻尼和光滑關(guān)節(jié)運(yùn)動(dòng)的結(jié)構(gòu)，展現(xiàn)了對(duì)整體力學(xué)的精確控制。

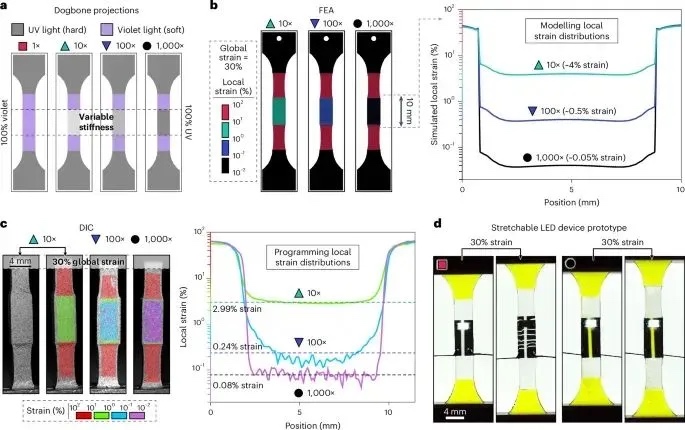

通過有限元分析和數(shù)字圖像相關(guān)等方法，研究了多材料試樣的局部變形和可拉伸電子設(shè)備性能。結(jié)果表明，利用剛度對(duì)比可控制局部變形，且剛度高的插入物能在拉伸時(shí)保持電子設(shè)備功能。

研究結(jié)論
      本研究展示了一種快速、高分辨率的波長選擇性3D打印方法，用于制造具有極大機(jī)械差異的多材料結(jié)構(gòu)，實(shí)現(xiàn)了生物啟發(fā)模型和可拉伸電子設(shè)備的制備。通過創(chuàng)建包含高效光系統(tǒng)的混合環(huán)氧-丙烯酸酯樹脂，以選擇性觸發(fā)陽離子和自由基聚合，本研究實(shí)現(xiàn)了高達(dá)1.5毫米/分鐘的快速打印，并獲得了約200微米的高保真多材料物體。這些結(jié)構(gòu)具有約3000倍的彈性模量差異、高強(qiáng)度（約69兆帕）、可拉伸性（斷裂應(yīng)變>250%）、彈性（90%恢復(fù)率，滯后損失<4%），以及在高強(qiáng)度紫外線暴露和超過100°C溫度下的穩(wěn)定性。灰度多色投影可精確控制軟硬界面的剛度梯度，模仿0.2至10毫米的自然過渡。該平臺(tái)為機(jī)械超材料的制造開辟了新領(lǐng)域，為彌合理論預(yù)測(cè)與實(shí)際應(yīng)用之間的差距提供了實(shí)驗(yàn)基礎(chǔ)。
文章來源：
https://doi.org/10.1038/s41563-025-02249-z

(責(zé)任編輯：admin)

• 太空造房子：人類如何用＂
• ACTA: 抑制激光增材制造的
• 新型波長選擇固化技術(shù)！支
• 荷蘭多材料3D打印牙科創(chuàng)業(yè)
• 港中大+港理工：3D打印亞
• 重磅匯總！2025上半年Scie

• ·太空造房子：人類如何用＂打印機(jī)＂征服
• ·ACTA: 抑制激光增材制造的鎳基高溫合金
• ·新型波長選擇固化技術(shù)！支持快速、高分
• ·荷蘭多材料3D打印牙科創(chuàng)業(yè)公司Novenda
• ·港中大+港理工：3D打印亞毫米磁控微導(dǎo)
• ·重磅匯總！2025上半年Science七篇3D打
• ·剛性光子微粒3D打印構(gòu)建承重結(jié)構(gòu)
• ·航空航天結(jié)構(gòu)合金攪拌摩擦增材制造技術(shù)
